Материалы
Трубы
- Какими трубами можно развести водяное конвекционное отопление?
Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.
Наиболее популярны:
Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;
Монтаж соединения металлопластиковых труб на пресс-фитингах.
- Какие трубы укладывать в теплый пол?
Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.
Труба PERT для теплого пола.
Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.
- Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?
Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:
- Подводка к радиатору — 20 мм;
- Разлив с принудительной циркуляцией теплоносителя — 25 мм,
Подводка к радиатору и розлив.
Теплый пол — 16 мм.
В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.
Радиаторы
- Какие радиаторы лучше купить для автономного контура?
Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.
Алюминиевые радиаторы: максимум эффективности при разумной цене.
- Как рассчитать нужное количество секций?
Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.
Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.
На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.
Для автономного отопления нехарактерны высокие температуры теплоносителя.
Дополнительное оборудование
- Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?
В закрытой системе с принудительной циркуляцией обвязка котла должна включать:
- Циркуляционный насос (желательно — с регулировкой производительности);
- Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
- Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
- Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
- Манометр для контроля давления.
Группа безопасности котла — манометр, воздушник и предохранительный клапан.
В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.
Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.
Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.
Кран Маевского для ручного стравливания воздуха.
Какие существуют варианты отопления?
На сегодняшний день оно может быть реализовано одним из следующих способов:
- Печное. Обогрев дома осуществляется при помощи печи.
- Водяное. Теплоносителем в данном случае является вода, которая курсирует по системе.
- Электрическое. Электроэнергия преобразуется в тепло и согревает дом.
- Газовое. Используется газовый котел.
- Комбинированное. Включает в себя элементы разных систем отопления, объединенные воедино.
Печное отопление
Раньше обогрев дома, за неимением других вариантов, выполнялся при помощи печи. Печь достаточно долговечная, она может прослужить несколько десятилетий без перекладки. Однако этот вариант отопления имеет ряд недостатков:
- Постоянная необходимость в топливе – дровах. Заготовка дров – это очень затратная и утомительная необходимость.
- Чтобы прогреть большой холодный дом зимой, необходимо потратить очень много времени и топить печь практически круглосуточно.
- Протопка печи возможна только при непосредственном участии человека, потому что если пустить дело на самотек, возможны неприятности.
- В различных частях дома уровень теплоты может очень сильно различаться: возле самой печки будет максимальный уровень тепла, чуть дальше будет прохладно, в отдаленных углах будет совсем холодно.
- В холодные поры года и суток печка нуждается в постоянной протопке, потому что когда печь не топится, дом быстро выстуживается.
В современном мире печное отопление используется все реже и вытесняется другими видами.
Газовое отопление
Реализуется, когда нет возможности сделать водяное отопление. Газовые котлы обладают высоким КПД (80-90%), однако из-за немалой стоимости газа во многих странах мира их использование не слишком целесообразно. Газовые котлы имеют широкое распространение в России и некоторых странах СНГ, где все еще относительно невысокая стоимость газа.
Электрическое отопление
Рисунок 2 – Система с электрическим котлом
Такой вариант является самым легкореализуемым. Однако стоимость всей системы будет высока, ведь электроэнергия – один из самых дорогих ресурсов, которые применяются для отопления. В случае применения электрического котла для отопления нужно, чтобы в частном доме на постоянной основе было 3 фазы напряжения без просадок и перебоев электроснабжения. Несколько рискованно иметь такой вариант отопления в зимнее время, если вдруг в дачном кооперативе на полдня отключат электроэнергию, что порой случается. Так что это не самый популярный вариант.
Водяное отопление
Из всех соображений это оптимальный вариант для частного дачного дома. Он используется повсеместно в городах в домах существующего жилого фонда. Теплоносителем здесь является вода. Этот вариант относительно дешев в реализации, имеет срок службы около 50 лет, обеспечивает жильцов теплом. Возможна гибкая регулировка отопления: на теплое время года оно отключается полностью, осенью при опускании среднесуточной температуры ниже +7 градусов включается, чтобы обеспечить комфортную температуру в квартирах в районе +21-+25 градусов, при сильном похолодании отопление включается на полную мощность, чтобы обеспечить жильцам температуру комфорта. Вышеописанный механизм запускается в домах с водяным отоплением без индивидуальных терморегуляторов, установленных в квартирах. Если в квартире стоит такой регулятор температуры, то у жильцов и вовсе есть большие возможности регулировки температуры в квартире: при помощи поворота регулятора можно выбирать количество отдаваемого батареей тепла.
Какую систему выбрать?
Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:
Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.
Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.
Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.
Естественная циркуляция
В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.
Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

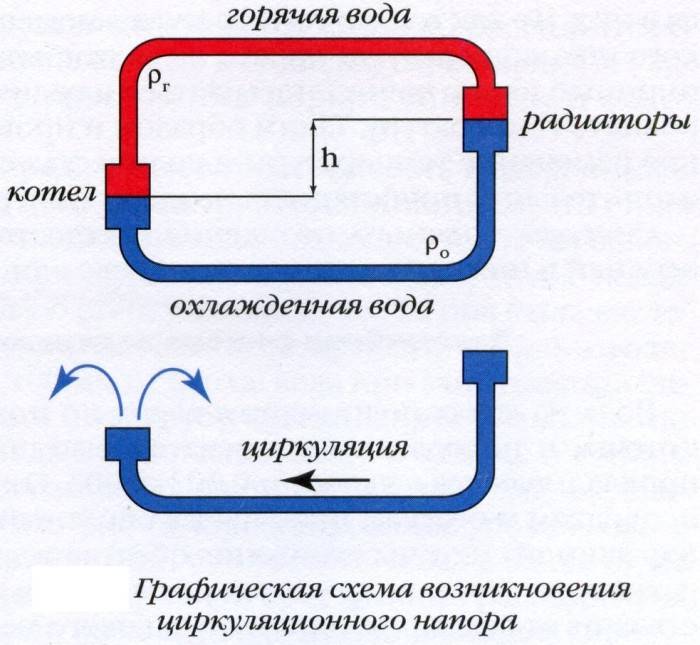

Горячая вода легче холодной, поэтому она проходит в высшей точке стояка. Отдав по пути свое тепло радиаторам, остывший теплоноситель вытесняется горячим и опускается в нижнюю точку системы (в котел), где снова нагревается.
Принудительная циркуляция
Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.
Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.
При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.
Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.
Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.
Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.

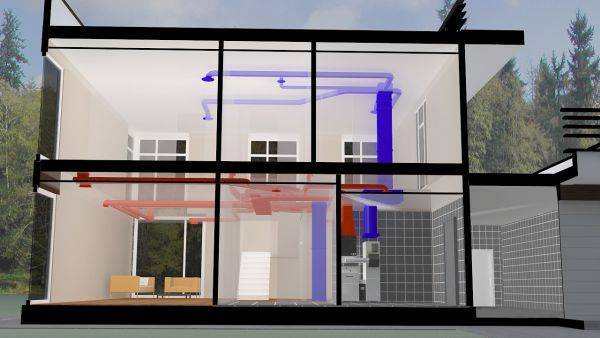

В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.
Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.
Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.
Система отопления: разновидности
Системы отопления бывают с естественной (гравитационной, без насоса) или с насосной (принудительной) циркуляцией, и выполняются по двухтрубной, однотрубной и коллекторной (лучевой) схеме. Последняя изображена на картинке подзаголовка.
Системы водяного отопления также классифицируются (независимо от способа циркуляции теплоносителя) по таким параметрам:
С верхним и нижним типами подключения.
Двухтрубные и однотрубные.
С горизонтальным и вертикальным стояками.
С попутным движением воды и с тупиковой схемой.
Оформление и получение разрешительной документации
Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:
закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;
постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.
Какие документы нужны для отопления с газовым котлом
получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.
ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;
подготовить топографическую съемку участка;
подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;
получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);
предоставить документы на газовое оборудование и акт
обследования дымоходов;
получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.
Какие документы нужны для электрической системы отопления
подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;
произвести согласование технического решения проекта с РЭС;
приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);
заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;
опломбировать новый счетчик.
Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.
В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.
Тепло в доме — основа обеспечения жизнедеятельности человека
Уют и микроклимат в жилье отвечают за здоровье, работоспособность и стремление к развитию.
Чтобы не зависеть от природных явлений, необходимо оборудовать отопление в частном доме.
Типы отопления
Централизованное отопление
Организуется в общей системе подачи тепла от одного источника к большому числу потребителей.
В котельной вырабатывается тепло посредством сжигания топлива и нагретый теплоноситель по сети трубопроводов подаёт тепловую энергию в дома и квартиры.
Эта система приемлема для большого числа потребителей находящихся в непосредственной близости к источнику тепла. Города и большие посёлки.
Автономное отопление
Применяется для частного жилья или многоквартирных домов на большом удалении от котельной.
Виды индивидуальных систем отопления
Электрическая система
Для обогрева используется электрическая энергия, преобразующаяся в тепло специальными приборами, электроконвекторами.
Жидкостная система
Наиболее распространённое. Теплоносителем в системе отопления используется вода или антифриз, которые нагреваются в специальных котлах и по внутренним трубопроводам подаются в радиаторы для обогрева воздуха.
Воздушное отопление
Излучает тепловую энергию печью при сжигании твердого топлива и нагрева воздуха, в специальной системе труб большого диаметра. По ним теплые массы подаются с помощью вентиляторов во все помещения дома.
На какой схеме лучше всего остановить свой выбор?
Разнообразие схем домашнего отопления вызывает у владельца дома резонный вопрос о выборе самой эффективной системы отопления для своего дома. В настоящее время однотрубные и самотечные системы практически не применяют. Обычно данные схемы рекомендованы для местности с нестабильной подачей электричества.
В современных городах, поселках городского типа и даже в сельской местности уже не существует каких-то проблем с энергоресурсами. Поэтому самотечные системы применяются только в отдаленных от цивилизации местах, например, далеко расположенных дачных участках.
Для частных домов, где планируется обогревать помещения радиаторами отопления, самые лучшие результаты показывает двухтрубная или лучевая схема обустройства обогревательной сети. Хотя оба варианта отличаются схемой трубной разводки, их объединяет возможность отключения и замены потекшего радиатора без отключения основного отопления.
