Виды опалубки
Выделяют три вида конструкции:
Съемная, которая демонтируется после полного высыхания раствора. Собирается такая опалубка из отдельных частей. В результате получается разборная конструкция, которая демонтируется и может быть использована повторно. Среди преимуществ данного вида опалубки выделяют простоту монтажа, возможность повторного использования, что значительного сокращает финансовые затраты на строительство.
Несъемная, соответственно, та, которую не демонтируют. Монтаж опалубки данного вида производят в основном из пенополистирола или пенопласта. Она остается частью возводимого сооружения. И при этом выполняет роль утеплителя.
«Плавающая» опалубка характерна для возведения монолитного фундамента, который погружают в грунт. Она представляет собой собранный из досок щит, который по высоте немного выше планируемой конструкции из бетона. Щит опускается в котлован и крепится к его стенкам. Поверх него раскатывается картон или рубероид.
Выделяют также несколько видов в зависимости от назначения:
Стеновая опалубка. Монтаж ее выполняют для возведения вертикальных конструкций и стен.
Горизонтальная, которая используется для монтажа фундамента и перекрытий.
Изогнутая, которая позволяет залить детали необычных форм.
Монтаж и демонтаж опалубки каждого вида имеет свои особенности. Их необходимо знать для качественного выполнения работ.
Технические требования
Поскольку опалубка для перекрытий отвечает за дальнейшую прочность монолитных блоков, она должна возводиться в соответствии с установленными нормами строительства, учитывая все технологии и правила. К такой конструкции применяются следующие требования.
- Высокий запас прочности. Каждый составляющий элемент конструкции должен выдерживать не только арматурный каркас, но и вес жидкого и застывшего бетона.
- Безопасность и надежность. Во время армирования и заливки раствора рабочие перемещаются по основанию, поэтому оно должно быть жестким и исключать любое вибрирование. В противном случае монолитные плиты могут получить дефекты, что в дальнейшем может привести к аварийным ситуациям. Исключить повреждение целостности конструкции помогают и строительные столы, по которым также можно перемещаться во время строительных работ.
- Долгий срок эксплуатации. Это в первую очередь касается разборного и съемного типа опалубок, которые применяются в строительстве многоразово. Для создания монолитного перекрытия рекомендуется устанавливать опалубки из прочного материала, который выдержит последующую эксплуатацию после демонтажа.
- Устойчивость к воздействию нагрузок. Поскольку бетон заливается поверхностно и с углублением, то его масса создает повышенные динамические нагрузки на опалубку. Чтобы конструкция надежно выдержала их, следует заранее правильно подбирать ее материал изготовления и готовить план фундаментной плиты, который дополняет опалубочный чертеж и схема строповки.
- Обладать ускоренным монтажом. На сегодняшний день существует в продаже множество опорных деталей и готовых секций, позволяющих осуществлять быструю сборку конструкций.
- Возможность разборки. После того как раствор застыл, опалубку, состоящую из нескольких элементов, можно демонтировать для дальнейшего применения. Данный процесс должен проходить быстро и легко.
Типовая опалубка для монолитного перекрытия
Чтобы упростить работу с отливкой перекрытия в малоэтажном строительстве, специалисты рекомендуют всю площадь перекрытия разбивать на отдельные секторы или полосы, шириной в 1,5 м, и бетонировать потолочную конструкцию здания в несколько этапов. Такой подход дает определенные преимущества:
- Уменьшается количество стоек и опорных брусов, используемых для удержания каркаса опалубки. Полное бетонирование потолочного перекрытия можно сделать значительно меньшим количеством дорогостоящих опорных стоек;
- В несколько раз уменьшаются потери времени, связанные с невозможностью проведения отделочных операций в здании из-за установленных внутри помещения опор, удерживающих опалубку;
- Небольшие размеры плиты позволяют свободно дотягиваться до самых удаленных частей забетонированного перекрытия, пока средняя часть плит застывает в опалубке, можно подготовить арматуру для следующей плиты и начать снимать опалубку перекрытия с первой, уже затвердевшей секции перекрытия.
Таким образом, секционный метод бетонирования перекрытия превращается в «сборочный конвейер», позволяющий основательно сократить потери времени, связанные с вынужденным ожиданием момента набора прочности бетоном.
Понятно, что определение срока, через сколько снимать опалубку перекрытия, зависит, прежде всего, от температуры воздуха. При 20 о С боковая часть опалубки перекрытия может быть удалена уже через 3- 4 дня. Разбирать палубу и снимать опорные стойки рекомендуется не ранее чем через 10 дней. При более низких температурах срок удаления элементов опалубки увеличивается в два раза. Более точные рекомендации можно получить из табличных данных строительных справочников и СНиПов.
Как сделать зашивку палубы
Проще всего собрать опалубку набивкой обычной планки на установленные горизонтальные балки перекрытия. Чем больше расстояние между опорными брусами, тем толще должны быть доски.
Зачастую для обустройства донной части опалубки используется листовой металл или стандартные ламинированные плиты из ОСБ и ДСП. В теории в этом случае образуется ровная и гладкая бетонная поверхность потолка. Но на практике такой эффект можно получить укладкой на набитые доски обычного армированного толстослойного полиэтилена. «Голой» цементной поверхности потолочного перекрытия в жилом посещении не бывает, а полученного качества вполне достаточно для чистовой отделки, после небольшой доводки шлифовкой. Трудовых затрат получается больше, но исключаются необоснованные затраты на покупку ламината.
Важно!
Снять деревянные доски с бетонной поверхности перекрытия заметно легче при наличии разделительного слоя из полиэтиленовой пленки. Окрашивание или обмазка значительно загрязняют потолочную часть плиты
Сделать правильно арматурный каркас плиты перекрытия и выполнить заливку бетона
После укладки полиэтилена необходимо сделать и установить арматурный каркас перекрытия. По стандартной схеме в основании перекрытия необходимо сделать два слоя армирования прутком 8 мм с размером окна в 20 см. Расстояние от пленки до нижнего слоя должно быть не более 3 см, верхний слой арматуры необходимо сделать на 10 см выше. Чтобы обеспечить ровную плоскость верхней арматурной сетки, к ее пруткам привариваются Г-образные опоры одной высоты. После укладки прутка в опалубку, каждая нитка арматура перевязывается в каркасе на горизонтальных и вертикальных пересечениях.
Арматурные прутки, выпущенные из стен здания, необходимо сварить с концами арматурного каркаса плиты. Для этого необходимо сделать изгиб каждого прутка под углом в 90 о на уровень верхнего армирующего слоя. Если сделать сварку арматуры просто под прямым углом, то через несколько месяцев бетон в местах соединения начнет трескаться и крошиться.
Кроме того, при прокладке коммуникаций и проводки внутри каркаса нельзя укладывать пластиковые каналы и шланги в непосредственной близости к ниткам арматуры, лучше расположить их на максимальном удалении от прутка.
Бетонирование опалубки выполняется с максимальной осторожностью. Если закачивать бетонную массу насосом, из-за большого веса раствора струей можно повредить борта и часть палубы. Надежнее, хотя и не проще сделать заливку опалубки небольшими порциями, по 50-100 л раствора
После первичного схватывания раствора бетонную поверхность выглаживают смоченной в воде деревянной планкой и регулярно обрызгивают водой в жаркое время года
Надежнее, хотя и не проще сделать заливку опалубки небольшими порциями, по 50-100 л раствора. После первичного схватывания раствора бетонную поверхность выглаживают смоченной в воде деревянной планкой и регулярно обрызгивают водой в жаркое время года.
Демонтаж опалубки
Работы по демонтажу опалубки можно начинать уже через несколько дней после того, как сформируется поверхность стены и застынет поверхностный слой бетона. Разборку начинаем с верхних уровней опалубки. В первую очередь, откручиваются гайки на шпильках, соединяющих параллельные щиты между собой. После этого удаляем подпорные откосные стойки на нескольких элементах. Убирать их по всей поверхности не стоит, снижается безопасность выполнения работ, может произойти неконтролируемое разрушение конструкции.
После этого расстыковываются замки, соединяющие элементы
Снятие опалубки стен, особенно на высоте, стоит выполнять с предельной осторожностью, во избежание несчастных случаев
Если после снятия первого щита вы убедились в том, что бетон достаточно застыл, поверхность стены не нарушается, можно демонтировать всю оставшуюся часть опалубки.
Как видите, особых сложностей при монтаже опалубки самостоятельно не возникает, главное, уделять должное внимание надежности крепления и правильности расположения элементов по плоскостям. Также необходимо контролировать прямолинейность конструкции, которая повлияет на внешний вид стен
Выполнить все это самому вполне можно, имея строительные навыки и опыт ведения работ по строительству.
Целесообразность устройства монолитного перекрытия
Свои достоинства и недостатки есть как у готовых плит перекрытия, так и у плит, залитых единым монолитом по месту. Выбирать тот или иной вариант нужно, сравнивая их особенности и проецируя на свои обстоятельства: условия строительства, технические и финансовые возможности.
Достоинств у монолитных перекрытий действительно много.
Возможность изготовления нестандартных плит.
В частных домах применение готовых железобетонных изделий ограничивается их стандартными формами и габаритами. Их невозможно использовать для перекрытия эркеров, выносных фигурных балконов, других помещений, размеры которых не позволяют разложить готовые плиты с опорой на несущие стены. Зато своими руками можно залить перекрытие любой конфигурации.
Выносной балкон с опорой на колонныИсточник plazma-m.ru
Отсутствие стыков и швов.
Цельная конструкция – это невозможность смещения плит относительно друг друга с образованием трещин вдоль стыков и риском протечек, нарушения тепло- и звукоизоляции.
Равномерное распределение нагрузок.
Монолитная плита является частью коробки здания. Все возложенные на неё нагрузки равномерно распределяются по всему периметру стен и также равномерно передаются на фундамент.
Высокая прочность и долговечность.
В монолитной плите нет пустот и стыковочных зон, поэтому она при равной толщине со сборными конструкциями выдерживает большие нагрузки.
Монолит заливается целиком на всю площадь этажаИсточник alacrisstroi.by
Что касается экономической выгоды, то этот пункт требует индивидуальных расчётов, иначе результат может оказаться неожиданным. Большинство частных застройщиков считают, что изготовление бетонной плиты обойдётся дешевле монтажа сборных перекрытий исходя из стоимости самих плит, их транспортировки, погрузочных работ и применения спецтехники для подъёма на этаж и укладки.
Но доставка огромного количества арматуры и готовой бетонной смеси – это тоже транспортные расходы, а для подачи раствора на высоту необходим бетононасос. Плюсуем сюда расходы на изготовление опалубки и подпорных конструкций. И только после этого можно сравнивать затраты по двум вариантам и смотреть, насколько существенной получается разница.
Самый бюджетный вариант – все, вплоть до приготовления бетона, делать своими силами. Но для этого нужно знать, как залить перекрытие между этажами своими руками правильно, как добиться прочности самодельного раствора, как сэкономить на опалубке. И быть готовыми к тому, что работа отнимет много времени и потребует недюжинных физических усилий.
В одиночку залить перекрытие большой площади невозможно, нужны помощникиИсточник pobetony.expert
Высокие временные и трудовые затраты – не единственный минус монолитных перекрытий. Ещё один серьёзный недостаток связан с тем, что после их заливки продолжать работы на объекте можно будет не раньше чем через месяц, когда бетонная плита обретёт проектную прочность. На протяжении этого времени она будет требовать внимания и выполнения мероприятий по предотвращению появления усадочных трещин.
Армирование конструкции
Для повешения прочности монолитной конструкции применяется специальная система армирования бетона путем установки конструкций из металлических или полимерных прутов специального назначения. В зависимости от толщины стены армирующий каркас может быть выполнен в виде плоской сетки или пространственной конструкции с расположением арматурных струн в несколько рядов.
Минимально допустимый диаметр продольных арматурных прутов из стали составляет 10 мм, поперечная перевязка не менее 8 мм. Полимерная стеклопластиковая арматура может применяться на один стандартный размер меньше, чем металл. Шаг поперечных вставок не более 250 мм. Это обеспечит нормальную фиксацию продольных прутов и неподвижную форму всей конструкции.
Соединение всех армирующих элементов между собой производится при помощи вязальной проволоки. Применение электросварки допускается только в крайних случаях, так как при сильном нагреве и последующем остывании физико-механические свойства арматурной стали могут ухудшиться.
Заливка бетона
После установки опалубки и сборки армирующего каркаса приступаю к заливке бетонной смеси внутрь подготовленной формы. Технологическая карта устройства монолитных стен предусматривает выполнение этой работы за один раз и поэтому лучше воспользоваться услугами централизованных поставок бетона с завода строительных материалов. Наличие бетононасоса на автомобильном миксере значительно облегчит подачу бетонной смеси через верх опалубочной конструкции. Заливка производится слоями по 50-70 см с обязательным уплотнением смеси при помощи вибрационного инструмента. Остановка работ, приводящая даже к частичному высыханию верхнего слоя, не допускается, так как это приводит к нарушению прочности стены. Снятие опалубки после заливки бетона производится не ранее чем через 72 часа в летнее время и 96 часов зимой. Более подробно о том как правильно заливать бетон можно почитать здесь.

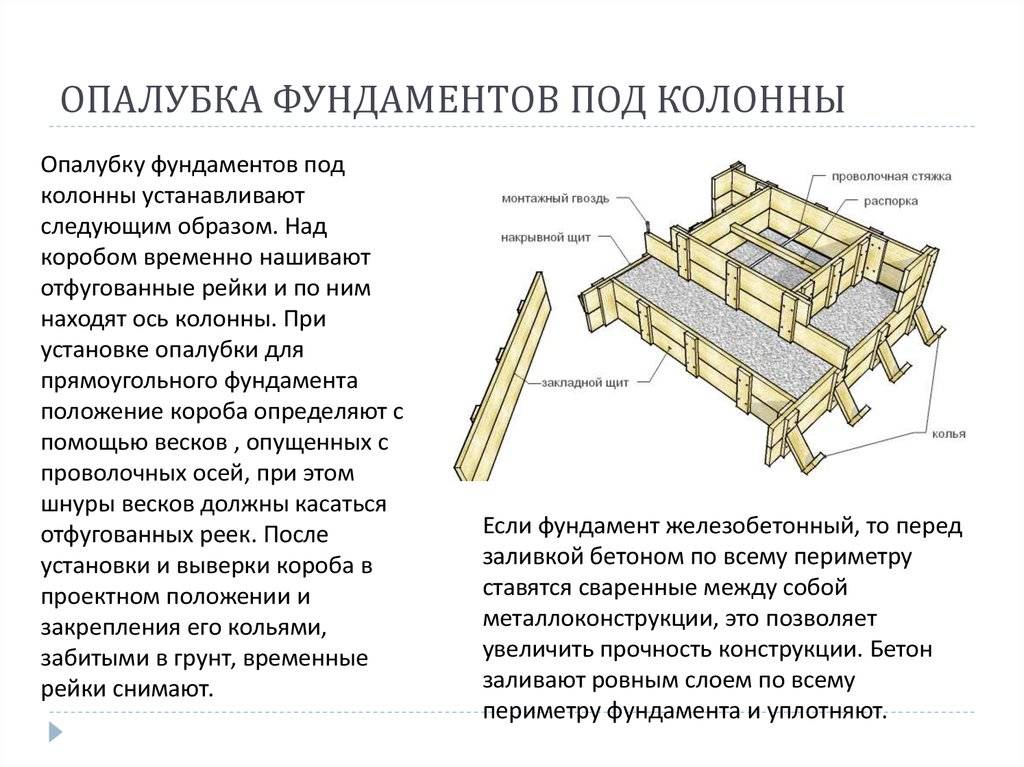

Как сделать опалубку для монолитного фундамента своими руками
В данной статье рассмотрим основные моменты по устройству опалубки монолитного ленточного фундамента. Этот вариант фундамента остается одним из популярных и часто используемых при строительстве частного дома.

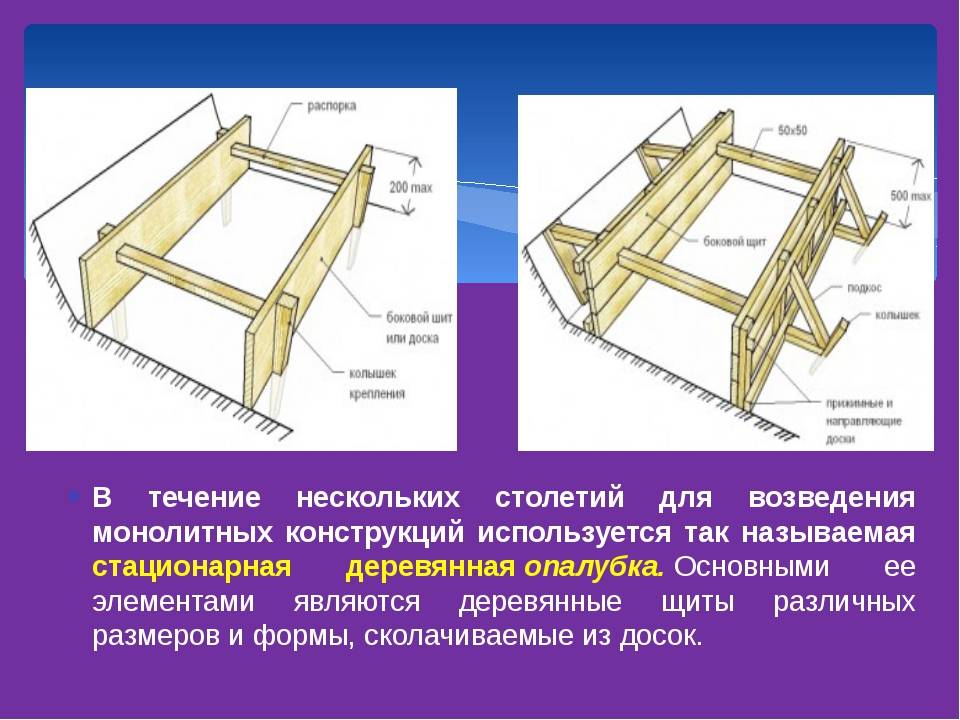

Изготовление щитов опалубки
Длину щитов можно принимать произвольную, но лучше выполнить основное их количество стандартных размеров, около 2500 мм. Высота зависит от параметров фундамента и принимается на несколько сантиметров больше. Щиты большей длинны лучше не использовать, так как они более тяжелые и их труднее монтировать после перестановки опалубки.
Выполняется заготовление нужного количества досок одинаковой длинны. Элементы скрепляются между собой брусками, которые создают ребра жесткости щита. Крепятся бруски гвоздями (саморезами). Гвозди забиваются с внутренней стороны опалубки, а на ребрах их концы загибаются.
Ребра закрепляются от краев досок на расстоянии около 150 мм, средние ребра прибиваются с шагом около 600-800 мм. Таким образом щит опалубки получается довольно прочным. Крайние бруски должны в нижней части щита выступать на 200 мм (их лучше заострить). Щит более легко закрепится в земляное основание, даже временно зафиксируется.
Монтаж щитов
Монтаж щитов опалубки выполняется по осям, которые натянуты с обноски. Днище котлована или траншеи предварительно выравнивается и уплотняется щебнем с песком.
Щит одним краем (длинным ребром) закрепляется в грунт, второй край выставляется по горизонтальной плоскости при помощи строительного уровня. Щит временно закреплен, выставляется отвесом по вертикальной плоскости. Параллельно выполняется установка второго щита по аналогу с первым.После щиты закрепляются при помощи распорок из брусков сечением 50*50 мм, распорки фиксируются в грунте деревянными колышками.
Нижняя часть щита закрепляется сплошным брусом, который фиксируется колышками. Распорки и их колышки закрепляются с шагом не менее 1000 мм.
Внутренняя фиксация щитов шпильками
Для выполнения ширины фундамента по проекту, применяются шпильки из арматуры диаметром 12-14 мм. Они должны выступать из краев щитов опалубки, поэтому их размер должен быть больше параметров конструкции примерно на 20 мм, по краям шпилек нарезается резьба. Для каждой шпильки понадобится две шайбы и две гайки.
Внутренняя фиксация щитов опалубки выполняется с помощью шпилек и металлических трубок, размер трубок должен соответствовать ширине ленточного фундамента.
Армирование фундамента
После заготовки нужного количества шпилек и трубок, выполняется армирование фундамента каркасами согласно проекту. Либо уложить и связать арматуру для получения каркаса.
Для более быстрой разборки щитов опалубки, их поверхность следует обшить полиэтиленовой пленкой, рубероидом, плотной бумагой. Щиты демонтируются значительно легче, и между досками опалубки не будет выступать «цементное молоко». Поверхность ленточного монолитного фундамента получается значительно ровнее, работы по гидроизоляции конструкции выполняются в этом случае более качественно и быстро.
Описание технологии монолита
Последовательность рабочих операций по установке опалубки, сборке армирующего каркаса, заливке бетонной смеси и последующему разопалубливанию, делают производственный процесс непрерывным, с отсутствием вынужденных технологических простоев. Монтаж бетонных стеновых конструкций допускается производить в любое время года, и даже при отрицательной температуре наружного воздуха.
При этом практикуются три различных способа:
- монтаж бетонного каркаса с наружными стенами из штучных каменных материалов или сборных панелей;
- возведение несущих ограждающих конструкций из монолитного железобетона без вертикальных опорных колонн;
- совмещение двух вышеперечисленных вариантов.
В каждом случае изготовление элементов зданий производится непосредственно на строительной площадке по месту его установки. Бетонные стены, выполненные по монолитной технологии, достаточно прочны и долговечны, но имеют малопривлекательный внешний вид и требуют обязательного выполнения отделочных работ.
Монтаж опалубки
Теперь поговорим о таком моменте, как монтаж опалубки, ведь устройство плиты перекрытия предполагает, что бетон заливается в опалубочную конструкцию, положенную горизонтально. Она обычно имеет название палубы. Есть следующие варианты обустройства данной конструкции:
- установка уже готового съемного решения – пластикового или металлического;
- создание опалубки на месте, с применением досок либо фанеры влагостойкого типа.
Первый вариант использовать легче, ведь опалубка разбирается, у нее есть опоры телескопического типа, которые нужны для ее поддерживания на определенном уровне. Если создавать опалубку самому, то следует знать, что толщина фанеры должна быть 2 сантиметра, а толщина досок обрезного типа – 3 сантиметра. Сбивая конструкцию, следует хорошо подгонять элементы. Если между ними остаются щели, то опалубочную поверхность необходимо обложить пленкой гидроизоляционного типа.
Пошаговая инструкция по монтажу опалубки.
- Устанавливаем вертикальные стоечные опоры. Обычно это телескопические решения из металла с регулируемой высотой. В качестве альтернативы можно применять бревна, располагая их через метр.
- Укладываем ригели на стойки.
- Затем устанавливаем сверху горизонтальную опалубку. Если применяется не готовый вариант, а собственноручный, то на брусья продольного типа кладутся балки поперечного типа, а сверху устанавливается фанера с влагостойкими свойствами. Размеры такой опалубки следует подогнать идеально, чтобы не было щелей.
- Нужно регулировать высоту стоечных опор так, чтобы верхняя часть опалубки горизонтального типа сходилась с частью стеночной кладки сверху.
- Далее осуществляем монтаж вертикальных опалубочных частей. У монолитной плиты габариты должны быть такими, чтобы края заходили на 15 сантиметров на стены. Следует создать ограждение вертикального типа как раз на данном расстоянии от внутренней части стенки.
- Проверяем с использованием нивелира ровное расположение конструкции и ее горизонтальность.
Сфера применения
Сфера применения съемной опалубки в монолитном строительстве практически не ограничена. В зависимости от ее конструкции, мастера имеют возможность создавать бетонные изделия самых разнообразных форм и размеров. Как говорилось ранее, с помощью опалубочных систем можно заливать фундаменты, возводить стены зданий в многоэтажном строительстве, изготавливать перекрытия, колонны, и лестницы. Также без опалубки не обойтись в процессе строительства тоннелей, монолитных частей трубопроводов, а также формировании объектов сложной криволинейной формы. К примеру, куполов церквей и мечетей.
Стоит отметить, что при проведении работ в холодное время года, опалубочные системы способны защищать бетон от разрушающего воздействия низких температур.
Расчет опалубки
При возведении любой строительной конструкции:
- в обязательном порядке должен быть выполнен расчет на ее несущую способность,
- определено необходимое количество материалов,
- выбрана лучшая технологическая схема устройства.
Только при грамотно составленном проекте можно рассчитать монтаж с наименьшими затратами, при этом конструкция будет надежной и обеспечит дальнейшую безопасность.
Расчет опалубки стен осуществляется на основании данных о конструкции.
От площади возводимых конструкций будет зависеть потребность в материале для изготовления щитов, крепежных элементов.
Толщина возводимых стен, а, следовательно, объем бетона, будет влиять на количество опорных стоек, необходимых для того, чтобы предотвратить деформацию опалубки и самой стены.
Виды опалубки
Самостоятельно можно изготовить опалубку из различных материалов, чаще всего для этого применяют:
- Металл применяется реже в связи со своей значительной стоимостью, в основном, используются трубы для стоек, на которые крепятся щиты опалубки, а также элементы для дополнительного усиления всей конструкции.
- Цементно-стружечные и фибролитовые плиты также применяются не очень часто, но такая практика существует.
- Пенополистирол применяется для изготовления несъемной опалубки, которая будет играть роль утеплителя.
Несъемная опалубка из пенополистирола
Всю опалубку можно разделить на съемную и несъемную, однако, это деление весьма условно. Практически все виды конструкций подвергаются демонтажу, для этого необходимо обработать поверхность щитов специальной смазкой или оббить, например, полиэтиленом.
Общие правила монтажа опалубки
Сборка опалубки на объекте может осуществляться несколькими способами:
- Монтаж ранее подготовленных щитов — наиболее удобный вариант того, как сделать опалубку для стен, который еще и сокращает время строительства, ведь щиты готовятся еще во время выполнения земляных работ.
- Монтаж элементов непосредственно на месте применяется несколько реже. В основном, это касается заводских блоков из пенополистирола, которые сейчас пользуются постоянным спросом.
При монтаже опалубки любым способом следует соблюдать общие основные правила.
Опалубка должна выставляться по уровню и в вертикальной, и в горизонтальной плоскости, по горизонтали особенно тщательно следует выставлять верхний ее ряд. Правильность проверяется отвесом и обыкновенным строительным уровнем.
Все элементы должны быть надежно скреплены между собой, для этого применяют специальные металлические стяжки, проволоку и другие материалы.
При сборке щитов из листовых материалов и дерева крепление элементов к поперечным стойкам должно осуществляться со щитовой стороны, это позволит сделать конструкцию более крепкой и упростит монтаж.
Для предотвращения деформации и разрушения установка опалубки стен должна осуществляться с применением опорных откосных стоек. Для упрощения демонтажа и сохранения поверхности стены опалубка должна обрабатываться специальной смазкой.
Опорные откосные стойки
Межэтажные перекрытия с использованием несъемной опалубки
Для обустройства монолитных межэтажных перекрытий обычно используют два вида опалубки:
из металлического несущего профнастила (маркируется индексом Н): толщина листа 0,6÷0,7 мм и высота профиля от 57 до 114 мм;
В обоих случаях несъемная опалубка для перекрытий подкрепляется снизу системой балок и стоек, которые впоследствии после полного затвердевания раствора убирают. Армирование перекрытия своими руками производят аналогично армированию цементно-песчаной стяжки. Арматурный пояс перекрытия обязательно связывают с металлическим каркасом монолитной стены. Для этого с внутренней стороны стеновых элементов прорезают горизонтальные отверстия по всему периметру перекрытия высотой, соответствующей толщине плиты перекрытия.
Важно! Для предотвращения излишнего перетекания раствора через отверстия в вертикальной стеновой опалубке заливку стен и перекрытия производят одновременно до верхнего уровня перекрытия. Применение легких полипропиленовых модулей значительно уменьшает вес перекрытия, что, в конечном счете, уменьшает нагрузки на несущие стены и фундамент. При этом перекрытие получается тепло- и звукоизоляционным
При этом перекрытие получается тепло- и звукоизоляционным
Применение легких полипропиленовых модулей значительно уменьшает вес перекрытия, что, в конечном счете, уменьшает нагрузки на несущие стены и фундамент. При этом перекрытие получается тепло- и звукоизоляционным.
На заметку! Использование полипропиленовых элементов допускается только при длине перекрытий менее 12 м. При этом металлический профиль выбирают немного длиннее самого пролета, чтобы его концы заходили в отверстия элементов монолитной стены.
Технология несъемной опалубки довольно проста. При покупке элементов опалубки следует выбирать проверенного и хорошо зарекомендовавшего себя на строительном рынке производителя, тогда весь «конструктор» соберете без щелей и перекосов. Строгое соблюдение технических рекомендаций при монтаже несъемной опалубки для монолитного строительства позволит создать долговечный и теплый дом.
