Короб в стене для дымохода в каркасном доме своими руками? Пошаговая инструкция

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги

От этого напрямую зависит сила тяги.
Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Зачем нужен искрогаситель на дымоход?

Изготовление короба своими руками

Металлопрофиль можно смело считать одним из часто используемых материалов для кровли, именно поэтому составляющие для приспособления можно подобрать в один цвет с покрытием.

Особое внимание необходимо уделить наполнителю, ведь от этого будет зависеть безопасность, также важно предусмотреть попадание осадков, чтобы они после монтажа не проникли внутрь. Прежде чем описывать подробный алгоритм действий, стоит взглянуть на то, как будет выглядеть готовая конструкция на видео:

Чертеж

Для самостоятельной работы потребуется предварительно составить схемы и вспомогательные записи, чтобы при создании изделия не ошибиться, а сконструировать идеальное приспособление. Из необходимых бумаг стоит выделить:

  1. Устройство разделки потолка.
  2. Модель будущего короба.
  3. Алгоритм действий при монтаже.
  4. Тип козырька.

В чертеж должны входить точные размеры всех элементов, нельзя забывать о каркасе, он может быть во всю длину трубы или меньше, этот нюанс подгоняется на личное усмотрение.

Большинство специалистов не советуют оставлять верхнюю часть без конструкции, ведь подобные действия приведут к тому, что конденсат будет постепенно стекать с этого участка, и о длительном сроке службы вещи не может идти речь.

Инструменты и материалы

При создании кожуха для дымохода потребуется произвести подготовительные работы, они включают в себя сбор необходимых составляющих и строительных принадлежностей, к важным мелочам стоит отнести:

  1. Рулетку.
  2. Уровень.
  3. Ножницы для резки металла.
  4. Шуруповерт.
  5. Плоскогубцы.

Из материала нужно закупить листы металлопрофиля в ближайшем магазине и квадрат под изготовление каркаса, ведь без жесткости конструкция не будет надежной. Если в качестве уплотнителя будет керамзит, без основы приспособление выдавит, что повлияет на внешний вид всей кровли.

Расчет размеров

Для обеспечения комфортного прохождения трубы необходимо сделать замеры ее сечения и добавить минимум 0,5 мм. Ширину и длину определить несложно, для этого потребуется рулетка, все данные сразу вносятся в чертеж или схему для удобства.

Изготовление каркаса

Для каркаса не нужно брать квадрат большой толщины, поскольку защитный кожух выполняет декоративную функцию, кроме высоких температур, нагрузки больше оказываться не будет.

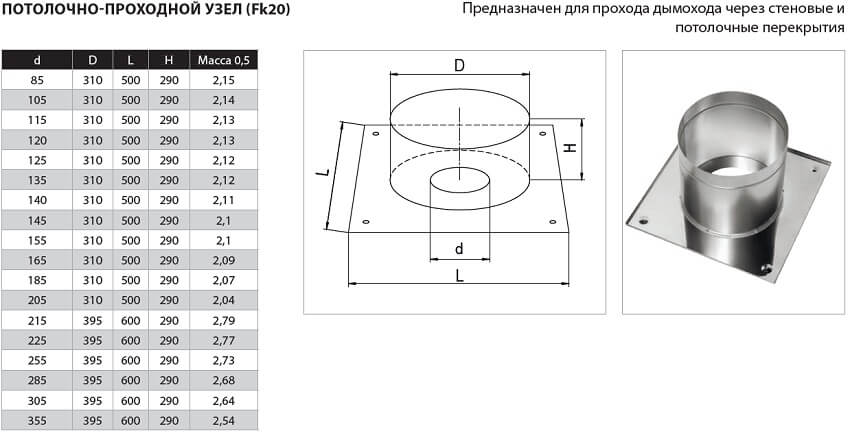

Схема потолочно- проходного узла

Придание жесткости является основной задачей этой составляющей короба для трубы дымохода, круглые элементы лучше не брать, могут возникнуть проблемы при монтаже облицовочных деталей. Каркас можно сварить с помощью аппарата, но при его отсутствии следует закупить надежные крепежные элементы и воспользоваться при установке ими.

Изготовление короба для дымохода из металлопрофиля

Нарезка заготовок один из важных этапов, точность в момент произведения манипуляций гарантирует успешную сборку готовой конструкции.

К основным элементам относятся:

  1. П-образные детали, их необходимо согнуть под прямым углом в тисках.
  2. Прямоугольные элементы определенной длины и ширины, данные нужно брать из чертежа.
  3. Днище должно быть немного больше проема на крыше, в противном случае надежно закрепить и добиться герметичности приспособления не получится.

Непосредственное соединение всех составляющих нужно производить на земле, а после поднимать готовую конструкцию на крышу.

Стоит заранее подготовить прямоугольные отрезки для днища, если в планах у хозяина сохранить целостность существующих листов, то не будет лишним обратить внимание на волны металлопрофиля, тщательно продумав все нюансы, получится сократить количество обрезков до минимума, а перекрытие будет выглядеть как одно целое с кожухом

Защитные экраны возле или вокруг печи

Такую систему потребуется выполнить при установке буржуйки в углу комнаты. Можно смонтировать или выложить из кирпича несколько экранов, устанавливаемых на небольшом расстоянии друг от друга. В этом случае:

  • первый экран защищает человека от касания железной печи и получения ожогов. Его принято выполнять из огнеупорного или шамотного кирпича;
  • для защиты стен из горючего материала предусмотрена установка второго слоя защиты. Его можно выложить из кирпича или закрыть барьером из листовой стали с зеркальной лицевой поверхностью. В этом случае волны тепла будут отражаться от зеркала и быстрее распространяться по комнате;
  • при недостаточном по размеру фундаменте или невозможности его изготовления потребуется уложить на пол из дерева защитный экран из прочного огнеупорного материала. Это может быть лист стали или декоративный слой жаростойкой клинкерной плитки или керамогранита. Поверхность предварительно придется укрыть слоем теплоизоляции.

Установка металлических экранов

Это самый простой способ изготовления защиты поверхностей. Лучше использовать листы с полированной лицевой поверхностью. Перед креплением поверхность стены на нужном уровне по высоте экрана закрывается слоем теплоизоляции. Таким образом, мы защищаем поверхность стен от воздействия тепла.

Можно уложить слой теплоизоляции или закрепить металл на саморезы с вставленными керамическими прокладками. Но лучше закрепить экран на обработанные слоем защиты планки или металлический профиль. В этом варианте воздушная прослойка не позволит теплу свободно проходить к стенам, обеспечивается надежная изоляция печи от деревянной стены.

В нижней части стены делается специальный зазор для прохода холодного воздуха, вентиляции стены и экрана. При обустройстве стены слоем теплоизоляции, на поверхность устанавливается ряд продольных направляющих. Пространство между ними заполняется слоем минеральной ваты или другим материалом. Затем устанавливается листы металла, прикручиваются саморезами к обрешетке.

В такой конструкции зазор в нижней части можно не оставлять. Воздух не сможет спокойно пройти, но стена будет надежно защищена от воздействия высокой температуры. Для защиты пола дома может использоваться плита из негорючего прочного материала.

Кирпичные экраны

Этот вариант защиты принято устанавливать возле печи. Таким образом, можно защитить не только стену, но и человека от ожогов. Устанавливая кирпичную стену можно уменьшить расстояние от печи до стены. Для укладки лучше использовать кирпичи из керамики или огнеупорные.

Работы выполняются в несколько этапов:

  • потребуется сделать небольшой фундамент или снять доски с пола по линиям разметки для кладки экрана и, засверлив отверстия в бетоне основания здания вставить металлические стержни для скрепления низа стены и фундамента;
  • выровняв поверхность пола, выкладываем слой раствора и укладываем первый ряд кирпичей, требуется разместить кирпичи в одной плоскости без перекосов. От этого зависит, как ровно будет стоять вся ваша стена. Не забывайте сделать небольшие пазы для вентиляции, для этого можно сдвинуть несколько кирпичей нижнего ряда.
  • проверяя уровнем и натянув шпагат для укладки каждого последующего ряда, укладываются все кирпичи на раствор из глины и песка. Подняв стену до необходимой высоты, верх заделывается слоем раствора или закрывается доской. Так можно сделать полочку для декоративных украшений и всевозможных мелочей.

Кирпич выкладывается не выше верха печи на расстоянии от нее минимум 40-100 мм.

С помощью защитных экранов обоих видов можно уменьшить расстояние от печи до 500 мм.

Примеры установки защитных экранов из кирпича на фото:

Фото 1

Фото 2

Фото 3

Декоративный короб

Легко самостоятельно можно собрать проходной кожух, так называемый декоративный. Не думайте, что по своим свойствам такие кожухи будут отличаться. Ведь главная функция одна и её придерживаются в любом случае. Речь пойдет о том, каким образом можно обработать корпус, как его привести в единый модульный сегмент с остальным зданием. Проблему не презентабельного вида, легко можно решить при помощи декоративного покрытия, которое без проблем отыщете в строй магазинах. Наиболее распространенное на сегодня отделочное покрытие, из полимеров. Оно способно имитировать дерево, кирпич, камень и тому подобное, без ограничений.

К примеру, сам по себе металлический короб не представляет никакой декоративной изюминки и привлекательности. Однако, отделанный полимером, он может имитировать кладку кирпича или уложенный брус, бревно.

Декоративный короб

Чтобы не нарушить общий дизайн здания, короб на крыше необходимо красиво оформить при помощи декоративной конструкции. Для ее изготовления можно использовать различные материалы, которые затем декорируются.

Внешняя отделка позволяет улучшить внешний вид кирпичной или металлической дымоотводной трубы. Следует отметить, что в такой конструкции можно спрятать вентиляцию и защитить ее от природных осадков.

Металлический дымоход

В этом случае декоративный короб на крыше рекомендуется изготовить из гипсокартона. Но здесь нужно понимать, что материал может разрушиться всего при температуре 40 градусов. Чтобы этого избежать, металлическую трубу необходимо обернуть фольгированным изолятором. А между дымоходом и трубой оставить небольшую прослойку.

После этого конструкцию можно отделать камнем, плиткой или штукатуркой. Следует отметить, что металлический дымоход прослужит не больше десяти лет, после чего нужно будет демонтировать короб. Также устройство можно изготовить из деревянных досок.

Кирпичный дымоход

Для отделки кирпичного устройства можно использовать искусственный камень: ракушечник, песчаник, известняк и другие. Однако нужно иметь определенный опыт по работе с таким материалом. Также необходимо учитывать, что не каждый камень способен выдержать высокую температуру, поэтому такую отделку не рекомендуется делать своими руками, лучше доверить профессиональному специалисту.

Дымоход из кирпича можно оформить при помощи плитки. На крыше часто укладывают керамическую черепицу, поэтому этот вариант является самым лучшим. Для этого нужно изготовить деревянный каркас, на который крепится специальная плитка при помощи саморезов. Такая отделка будет иметь толщину около 35 см.

Для облицовки дымоотводной трубы также можно использовать штукатурку, которая продается в виде готовой смести. Если для кровли используются цементные плиты, то дымоход можно оформить таким же материалом. Плиты устойчивы к УФ-лучам и со временем не теряют свой цвет

Кроме того, цементные плиты хорошо переносят перепады температуры, что очень важно.

Важно понимать, что защитный кожух для дымохода на крыше является значимой деталью бани и любого другого помещения. От качества работы будет зависеть пожарная безопасность парного помещения

При необходимости изготовление и установку конструкции можно поручить квалифицированным мастерам, которые за небольшую плату быстро выполнят всю работу

Стандартный подход

Существует две базовых схемы реализации разводки электрической сети в каркасном доме. Они просты и понятны:

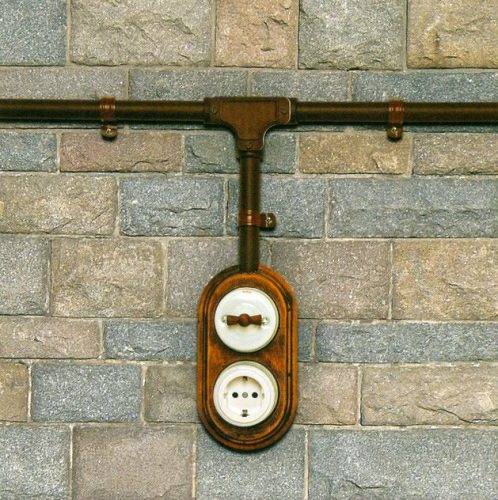

  • открытая проводка;
  • скрытые в стенах трассы.

Второй тип проводки предпочтительнее в глазах хозяев домостроения, однако, по принятым на сегодня нормам его сложно и дорого организовывать. На этом моменте остановимся немного позже, а сейчас поговорим о разводке проводов открытого типа.

Технология прокладки проводки проста и наглядна. Провода располагаются вне стен, при этом они должны быть защищены и обычно прокладываются внутри:

  • гофротрубы, пластиковой или металлической;

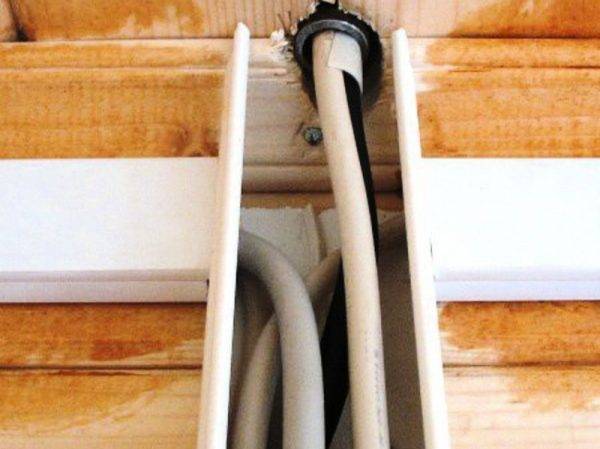

  • специальных кабельных каналов.

У обоих способов монтажа есть недостатки. Гофротруба буквально превращается в пылесборник, причем ее очистка в режиме обычной уборки представляет почти невыполнимую задачу. Со временем проложенная в такой защите проводка превращается в неэстетичное зрелище, что не может не огорчать владельца дома.

Недостаток такого типа организации проводки проявляется при усадке дома или другого сооружения. Кабельному каналу нельзя «дать немного слабины» при монтаже в расчете на дальнейшую деформацию. Вследствие этого усадка приводит к растрескиванию, разломам и другим неприятностям.

Проводка в кабельных каналах начинает не только выглядеть не эстетично, но и представлять опасность в пользовании. Чаще всего поврежденные зоны и секции просто переделываются, что неизбежно означает как затраты финансов, так и времени, а также необходимость освобождать от мебели, ковров и других спутников обжитого жилья нужное для работы пространство.

Крепится кабель с помощью скоб, как специального электротехнического назначения, так и разного вида пластиковых. Естественно, про какую-то эстетичность внешнего облика такой проводки можно даже не думать, понравиться она способна только любителям стилей ретро или киберпанк.

Общие сведения при подключении электричества

Сегодня ввод электричества в деревянный каркасный дом в 90% случаев осуществляется с помощью алюминиевого кабеля СИП, что расшифровывается как «самонесущий изолированный провод». Данный провод обладает качественной, устойчивой к ультрафиолету изоляцией. Изоляция выполнена из сшитого полиэтилена. Для крепления такого кабеля на стену каркасного дома применяется с помощью специальных натяжных устройств. Также может использоваться изолятор на надежных металлических кронштейнах. Установка должна проводиться на высоте не ниже, чем 2,75 метра от земли.

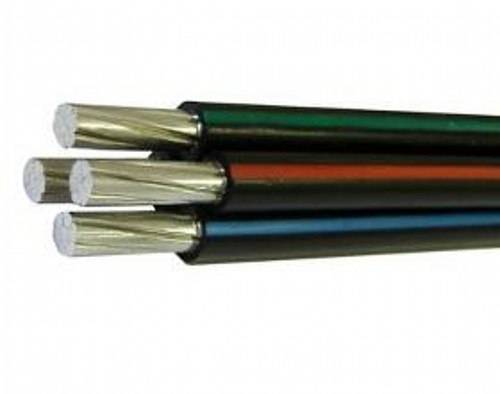

СИП — самонесущий изолированный провод

При прокладке провода снаружи в дом, место входа кабеля должно быть оснащено металлической трубкой, которая выполняет две функции:

  1. Не дает кабелю соприкасаться с древесиной, тем самым уменьшая риски воспламенения дерева при повреждении проводки.
  2. При усадки дома и подвижности стены жесткий металлический каркас трубы защитит провода от механического повреждения.

Электросчетчики также могут устанавливаться снаружи дома, располагаясь в защищенном электрощите с автоматом и УЗО – устройством защитного отключения. Если вы остановились на этом варианте, СИП-кабель подключается к нему, а от электросчетчика прокладывается медный кабель, который и заводится в дом. Распределительный электрощит с автоматическими выключателями распределяет далее разводку по всем комнатам каркасного дома.

Прокладка провода снаружи в электрической трубе

Работы по вводу и монтажу электросчетчика лучше доверить профессионалам, так как от качества проводки зависит ваша безопасность. Все счетчики должен проверяться и опломбироваться. Саму же разводку в каркасном доме можно делать своими руками, соблюдая правила безопасности.

Металлическая гильза в отверстии входа кабеля в дом

Не забывайте, что первейшим этапом является составления схемы проводки в каркасном доме. При составлении схемы необходимо произвести разметку прохода и мест расположения электротехнических устройств, которые включают в себя светильники, розетки, выключатели и пр. Схема облегчает монтаж проводки в деревянном доме, и позволяет заранее высчитать количество проводов, рукавов и других материалов.

Лучшее видео для вас:

https://youtube.com/watch?v=XQkF-H1mF1U

Советы и рекомендации по выбору

Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.

Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.

Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

На фото представлены основные конфигурации выпускаемых коробов:

Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.

Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.

Общий порядок монтажа электропроводки в каркасном доме

Краткий перечень действий при монтаже электрической проводки в доме с деревянным каркасом:

  1. Подготовить инструмент и расходные материалы.
  2. Просверлить отверстия в каркасе и уложить провода или направляющие трубы. При наружной установке необходимо закрепить кабель-каналы или гофрированные рукава с протянутыми внутри кабелями.
  3. Вывести проводку к приборам освещения и зонам монтажа оборудования с повышенной мощностью (например, духового шкафа).
  4. Проверить целостность изоляции смонтированных кабелей тестовым прибором, а затем соединить проводку с соответствии с разработанной схемой в предварительно установленных распаечных коробках.
  5. Установить выключатели и розетки, подключить к разъемам соответствующие провода.
  6. Собрать и установить распределительный щит.
  7. Провести повторное тестирование проводки на короткие замыкания и ошибочное подключение, а затем подсоединить кабели в распределительном щитке к внешней электрической сети.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

  1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
  2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
  3. Серьёзный вес требует фундамента.
  4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
  5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

  1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
  2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
  3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
  4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

  1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
  2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
  3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
  4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Правила установки трубы на крыше

Для монтажа дымохода через поверхность крыши, необходимо соблюдать несколько простых правил, которые позволят выполнить эту работу правильно:

Для дымохода необходимо предусмотреть фундамент или так называемую подушку из бетона, так как дымоход это очень массивная конструкция.

так как дымоход — конструкция достаточно массивная и тяжелая, как и сама печь, при строительстве дома следует предусмотреть наличие отдельного фундамента, так называемой бетонной подушки;
считается, что длинная труба обеспечивает лучшую тягу, но тут есть и одно «но» — КПД печи при этом сильно падает. Поэтому необходимо найти золотую середину. Поэтому при монтаже трубы не надо искать длинных путей, лучше всего прокладывать ее напрямую;
выход трубы рекомендуется делать недалеко от конька, если крыша скатная. Рассчитать место довольно просто: необходимо от линии, горизонтальной коньку, провести угол на 10 градусов, идущий вниз. Верхняя часть трубы должна находиться выше этой линии на 30-50 см

Многие считают, что расположение печной трубы оптимально на самом коньке крыши ;
важно устанавливать вверху трубы специальный искрогаситель, который предотвратит возгорание кровельных материалов и прочих элементов. Конструкция такого гасителя может быть самой различной, часто ее делают из обычной стальной сетки, которая не дает горящим искрам выйти из трубы.

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

  • Подготовительных работ;
  • Монтажа элементов крепежа;
  • Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

  1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

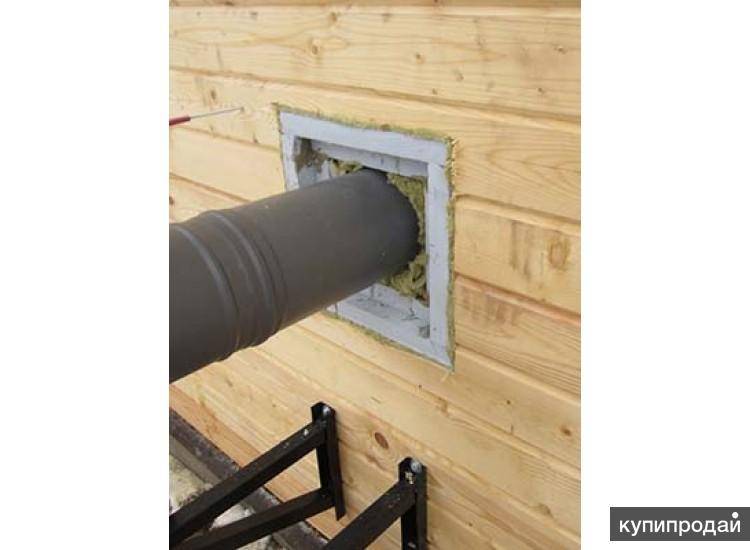

    Проход через деревянную стену

    При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

    В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

    Нюансы монтажа места прохода печной трубы через деревянную стену

Материалы и инструменты для монтажа

Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:

  1. Высокий срок эксплуатации (если использовать материалы из нержавейки).
  2. Общий вес – небольшой, что упрощает установку.
  3. И третий момент, немаловажный лично для меня: эстетическая привлекательность.

Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.
