Обрешетка крыши под металлочерепицу, профнастил, ондулин, шифер своими руками: из доски для кровли частного дома – Пошаговая инструкция

Способы обустройства

Существует три основных параметра конструкции настила, на который должна делаться установка кровельного покрытия: шаг обрешетки, а также величина сечения ее элементов и материал, применяемый для ее обустройства. Однако, есть еще одна характеристика, выбор которой зависит от состава кровельного пирога. Устройство обрешётки может быть:

• Однослойным. Однослойная обрешетка состоит только из одного яруса реек, которые фиксируются поперек стропильных ног с заранее определенным в ходе расчета шагом. Отличие этого варианта в том, что между деревянным каркасом и кровельным покрытием не образуется зазор, в котором циркулирует воздух. Поэтому такая конструкция используется при монтаже кровель «холодного» типа.
• Двухслойным. Двухслойная конструкция состоит из двух ярусов реек: контробрешетки, фиксируемой вдоль стропильных ног и непосредственно самой обрешетки, располагающейся поперек них. Такое устройство позволяет формировать между деревянными элементами каркаса и финишным покрытием крыши вентиляционный зазор, предохраняющий их от контакта с конденсатом и атмосферной влагой. Поэтому такой вариант конструкции используют при монтаже «теплой» кровли, в состав которой входит утеплитель.

Перед тем, как сделать обрешетку для крыши своими руками, необходимо рассчитать совокупный вес кровельного пирога с учетом максимально возможной снеговой нагрузки в зимний период. Эти вычисления помогут определить необходимую несущую способность настила, а исходя из этого фактора можно выбрать величину сечения ее элементов и расстояние между ними. Металлическая или деревянная обрешетка может иметь следующий вид:

1. Сплошная. Сплошной настил монтируется в том случае, если кровельное покрытие, используемое для перекрытия крыши, относится к мягкому типу. Так как оно не способно держать форму самостоятельно, ему требуется сплошное основание из влагостойкой фанеры или ОСП, расстояние между листами при укладке не должно превышать 1 см.
2. Решетчатая. Решетчатой или стандартной называют обрешетку, если расстояние между ее элементами составляет 25-45 см. Она изготавливается из обрезной или необрезной доски, бруса и подходит для монтажа большинства листовых кровельных материалов, так как обеспечивает хороший уровень поддержки.
3. Разреженная. Разреженной обрешетка считает, если расстояние между соседними рейками превышает 50 см. Обычно она изготавливается из сваренного между металлического профиля, так как должна иметь большую несущую способность. С помощью разреженного основания перекрываются крыши с большой площадью, а также когда выполняется монтаж тяжелых кровельных материалов с цель снижения веса конструкции.

Особенности работы с ондулином

Чтобы грамотно крепить ондулин на крышу, следует изучить некоторые тонкости работы с модным материалом. Изучив их, вы сможете укладывать самостоятельно листы на крышу любой конструкции.

• Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
• Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
• Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

• Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
• Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Нагрузки

Способность конструкции выдерживать все нагрузки и при этом нормально функционировать зависит от типа материала и его размеров. В качестве материалов можно использовать доску, брус, металлопрофиль. Размеры и шаг монтажа для каждой кровли индивидуальны. При монтаже можно проверять прочность конструкции своим весом, который должен составлять около 80 кг.

Используемый инструмент и материалы

При строительстве своими руками обрешетка и контробрешетка предполагают использование следующих материалов:

• Уровень и рулетка.
• Брус и доски.
• Дрель, шуруповерт и болгарка.
• Ножовка по дереву.

При монтаже рекомендуется брус и доски покрыть специальными водозащитными и антисептическими средствами. Материалы должны быть полностью сухими без наличия дефектов.

Статья по теме: Конструкция стропильной системы двухскатной крыши

Способы обустройства

Существует три основных параметра конструкции настила, на который должна делаться установка кровельного покрытия: шаг обрешетки, а также величина сечения ее элементов и материал, применяемый для ее обустройства. Однако, есть еще одна характеристика, выбор которой зависит от состава кровельного пирога. Устройство обрешётки может быть:

• Однослойным. Однослойная обрешетка состоит только из одного яруса реек, которые фиксируются поперек стропильных ног с заранее определенным в ходе расчета шагом. Отличие этого варианта в том, что между деревянным каркасом и кровельным покрытием не образуется зазор, в котором циркулирует воздух. Поэтому такая конструкция используется при монтаже кровель «холодного» типа.
• Двухслойным. Двухслойная конструкция состоит из двух ярусов реек: контробрешетки, фиксируемой вдоль стропильных ног и непосредственно самой обрешетки, располагающейся поперек них. Такое устройство позволяет формировать между деревянными элементами каркаса и финишным покрытием крыши вентиляционный зазор, предохраняющий их от контакта с конденсатом и атмосферной влагой. Поэтому такой вариант конструкции используют при монтаже «теплой» кровли, в состав которой входит утеплитель.

Перед тем, как сделать обрешетку для крыши своими руками, необходимо рассчитать совокупный вес кровельного пирога с учетом максимально возможной снеговой нагрузки в зимний период. Эти вычисления помогут определить необходимую несущую способность настила, а исходя из этого фактора можно выбрать величину сечения ее элементов и расстояние между ними. Металлическая или деревянная обрешетка может иметь следующий вид:

1. Сплошная. Сплошной настил монтируется в том случае, если кровельное покрытие, используемое для перекрытия крыши, относится к мягкому типу. Так как оно не способно держать форму самостоятельно, ему требуется сплошное основание из влагостойкой фанеры или ОСП, расстояние между листами при укладке не должно превышать 1 см.
2. Решетчатая. Решетчатой или стандартной называют обрешетку, если расстояние между ее элементами составляет 25-45 см. Она изготавливается из обрезной или необрезной доски, бруса и подходит для монтажа большинства листовых кровельных материалов, так как обеспечивает хороший уровень поддержки.
3. Разреженная. Разреженной обрешетка считает, если расстояние между соседними рейками превышает 50 см. Обычно она изготавливается из сваренного между металлического профиля, так как должна иметь большую несущую способность. С помощью разреженного основания перекрываются крыши с большой площадью, а также когда выполняется монтаж тяжелых кровельных материалов с цель снижения веса конструкции.

Чем и как резать?

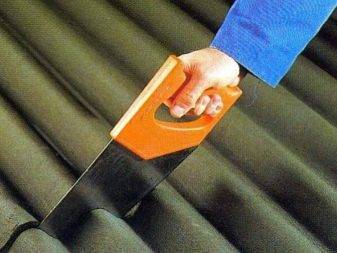

Кровельные работы всегда сопровождаются нарезкой материала. При этом резать и пилить шифер приходится разным образом, начиная от простой подрезки краев и заканчивая фигурной отделкой. Данный вид покрытия является специфическим, он производится на основе минерального волокна и имеет мягкую структуру, поэтому нуждается в аккуратном обращении. Чтобы правильно нарезать листы, следует перед работой подготовить инструмент и сделать точные замеры крыши.

Нельзя резать материал термическим способом с применением раскаленной проволоки или разогретых прутов. В результате температурных перепадов, шиферные листы в местах разогрева начнут колоться. Стоит заметить, что чем больше в структуре изделия будет содержаться цементной смеси, тем сложнее будет его нарезать.

В том случае, если листы режутся дисковой пилой, то необходимо соблюдать следующие правила:

Скорость вращения кромки должна быть минимальной.

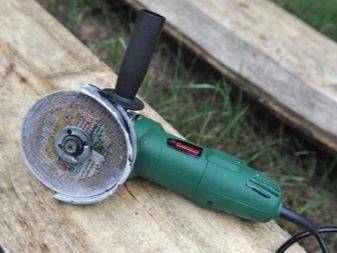

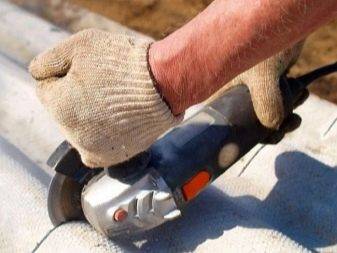

Многие мастера также режут шифер при помощи шлифовальной машинки. Данный инструмент является высокооборотным и позволяет быстро нарезать не только шифер, но также бетон и камень.

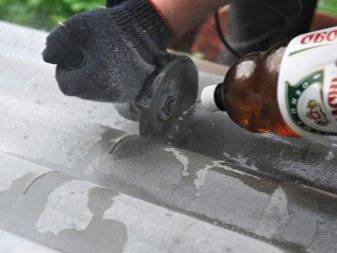

Чтобы ускорить рабочий процесс, материал рекомендуется вначале смочить. Для этого чертится линия отреза, поверх нее кладется веревка или шнур, предварительно пропитанный водой, и выдерживается 10 минут. После этого делается небольшой надрез и заливается водой.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

https://youtube.com/watch?v=CWevWtBG0W0

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

• черепица (керамическая, цементно-песчаная, полимерцементная);
• шифер (асбоцементные листы), еврошифер (ондулин);
• фальцевая кровля;
• металлочерепица;
• мягкая кровля.

Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.

При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.

Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.

Черепица

Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.

Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.

Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.

Шифер

Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.

Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.

Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.

Фальцевая кровля

Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.

Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.

Гибкая черепица

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.

Пример использования металлического профиляИсточник pallazzo.su

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

• На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.
• Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.

Утеплитель буквально продевается сквозь кронштейнИсточник moypodval.ru

• Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).
• Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Инструменты и материалы для монтажа обрешётки

Для изготовления обрешётки нам понадобятся следующие материалы.

1. Брус выбранного сечения без сучков.
2. И/или доска обрезная с минимумом сучков.
3. И/или щиты фанеры, ОСП, ДСП, ДВП.
4. Или металлический шляпный профиль выбранного сечения.
5. Гвозди, саморезы, резиновые или металлические шайбы.

Кроме того, понадобится стандартный набор инструментов.

1. Ножовка или дисковая пила.
2. Болгарка для резки металла (хотя применять её на крыше не стоит из-за вылетающих искр).
3. Молоток и киянка (для металлической кровли без фальцев).
4. Электродрель со свёрлами по металлу и дереву.
5. Гидроуровень или нивелир.
6. Строительная рулетка.

7. Шаблон для обрешётки.

Кладете обрешетку на старую кровлю? Несколько советов

Иногда возникают ситуации, когда локальный ремонт кровли не дает нужного результата, а ее демонтаж нецелесообразен. Так может произойти, если Вы ограничены во времени, разборка покрытия затруднена или влечет дополнительные и неоправданные расходы. В этих случаях основание и кровельные материалы Ондулин монтируются поверх старой кровли. Уложенная таким образом обрешетка не только служит основой для нового покрытия, но и укрепляет ветхую стропильную систему. Чтобы облегчить работу и избежать ошибок, мы предлагаем воспользоваться советами опытных кровельщиков.

Перед тем, как приступить к работе, внимательно осмотрите стропильную систему. Треснувшие и ослабленные элементы необходимо укрепить накладками. Гнилые участки удаляются, а при необходимости заменяется весь элемент конструкции.

Для изготовления контробрешетки и обрешетки используются пиломатериалы из лиственницы, ели или сосны, предварительно обработанные антисептическим средством.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Как делать обрешётку и укладывать металлочерепицу

После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.

1. На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.

2. Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.

3. Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.

4. После набивки обрешётки приступают к креплению металлочерепицы.

Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.

Проверка правильности набивки обрешётки поможет избежать перелива воды через водосток и предотвратит намокание фундамента и наружных стен

Для работы понадобятся следующие инструменты:

1. Молоток.
2. Строительный уровень.
3. Ножницы по металлу и ножовка.
4. Шуруповёрт.
5. Рулетка и строительный уголок.

Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.

Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.

Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.

Правильное крепление фирменными крепёжными элементами защищает кровельное покрытие от протечек и сохраняет гарантию от производителя укрывного материала

Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:

• металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
• металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
• металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.

К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.

Видео: монтаж обрешётки и металлочерепицы

От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.

Описание материала. Преимущества и недостатки

Асбестовый шифер производится в соответствии с ГОСТом 30340-95. Изготавливают в основном его листами различного размера и числа волн, что удобно для крыш различной ширины. Вследствие распространения мнения об отрицательном воздействии состава, которое в дальнейшем не нашло подтверждения, на человеческий организм, производители начали выпускать шифер с хризотил-асбестовым наполнителем.

Основная масса производителей находится на территории России, Украины и Белоруссии.

Преимущества применения асбестового шифера:

• невысокая цена;
• повышенная прочность достигается путем армирования и определенной форме листа;
• легкость в использовании и монтаже;
• отличное шумопоглощение;
• невысокая теплопроводимость по отношению с другими материалами для покрытия крыш;
• абсолютная негорючесть покрытия.

Недостатки использования шифера:

• очень хрупкий материал при точечных ударах;
• способность впитывать и удерживать влагу из воздуха;
• вероятность тресканья на жаре;
• очень тяжелый вес, если сравнивать с металлическим профилем;
• от воздействия ультрафиолета и ветра со временем понижается прочность покрытия;
• нарастания лишайника и мха на наружной поверхности шифера.

Выбор материала

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала.

Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Монтаж обрешетки крыши под металлочерепицу

Если в качестве кровельного материала вы предпочли металлочерепицу, уделите внимание следующим нюансам в процессе создания обрешетки:

1. Сорт древесины приобретайте не ниже второго, без сучков и других дефектов.
2. Все доски проверьте на тщательность калибровки, точность параметров длины. Иначе — не получится сделать плотное прилегание основного материала кровельного настила.
3. Примените сплошную технологию монтажа обрешетки крыши из металлочерепицы.
4. Прокладку каркаса выполните однослойной или двухслойной, в зависимости от личных требований к прочности крыши.
5. Шаг установки устанавливается шагом волны. Стандартные размеры (30, 35, 40 см) могут изменяться при оформлении кровли более сложных конструкции.

Расходный материал

• брусья сечением 30-40 мм
• доски сечением на 20-25 мм больше (для установки нижней балки)
• бруски сечением 20-30 мм
• антиконденсатная пленка
• оцинкованные метизы (шурупы, гвозди)
• антисептик для древесины.

Технология монтажа

1. Обработайте заранее все брусья антисептиком, это поможет избежать в дальнейшем разрушения из-за гниения или порчи от атак насекомых.
2. Постелите по горизонтали внахлест по стропилам антиконденсатную пленку.
3. Соблюдайте промежуток нахлеста в 15 см.
4. Начните с нижнего края крыши.

Важно! Не натягивайте пленку

1. Закрепите ее вдоль стропил брусками с сечением 2-3 см.
2. Установите нижние планки обрешетки из брусьев большего сечения.
3. Выполните монтаж оставшихся балок, соблюдая точность шага.
4. Последние 2-3 доски расположите впритык для создания конька нужной формы.
5. Крепление выполните гвоздями и шурупами с двух сторон.

Видео

Видео поможет наглядно понять процесс создания обрешетки под металлочерепицу.
