Как сделать монтаж фальцевой кровли своими руками: Инструкция

Необходимые инструменты

Установка фальцевой крыши невозможна без специальных инструментов. Чтобы самостоятельно выполнить монтаж металлического покрытия следует приобрести такие приспособления:

  • ножницы с прямым и кривым резом;
  • специальный фальцевый молоток с укороченной ручкой;
  • прямоугольная и клиновидная киянка;
  • ус – разновидность кровельной оправки для подгибания металла;
  • плоскогубцы с разными углами изгиба;
  • шалязен фальцевой;
  • перфоратор;
  • строительный уровень;
  • дрель;
  • болгарка;
  • клещи специальные для вскрытия фальца.

Для быстрого соединения кровельных деталей и облегчения ручного труда часто применяют полуавтоматические и электрические закаточные машины для фальцевой кровли. Такой инструмент без лишних усилий скрепляет лисы в двойной фальц.

Материалы фальцевой кровли

Материал для создания фальцевой кровли может быть рулонным или в виде мерных отрезков. Толщина полос небольшая (чаще 0,5-0,7 мм), чтобы можно было организовать замок, но не слишком — чтобы прочность и жёсткость всей конструкции оставалась высокой.

Наиболее распространённые металлы и сплавы (цены приведены на начало 2017 года).

Сталь

Варианты стальных картин:

  • оцинкованная;
  • неоцинкованная под окрашивание;
  • с цветным полимерным покрытием.

Антикоррозионный цинковый слой может иметь различную толщину и способ нанесения, что влияет на продолжительность его ресурса. Полимерное покрытие — наиболее распространённый вариант, но он подвержен выгоранию на солнце.

Стоимость материала зависит от производителя, состава сплава и покрытия. Рулонная сталь толщиной 0,5 мм может стоить от 150 до 220 руб./м2. Оцинкованная сталь — 250 руб./м2, с покрытием полиэстром — 350-500 руб./м2, с рекомендуемым экспертами полимером Pural — 650–800 руб./м2.

Средний ресурс стальной кровли 30–60 лет.

Добавлена жёсткость за счёт профилирования полотна

Алюминий

Коррозионностойкий, лёгкий металл. Снижает нагрузку на стропильную систему и опоры здания. Алюминий можно красить. Ресурс 80-100 лет. Крепление к основанию желательно на плавающие кляммеры ввиду высокого температурного расширения. Бюджетный материал. Рулонный алюминий толщиной 0,7 мм стоит около 850 руб/м2.

Медь

Легче, чем сталь, мягкий, гибкий и красивый металл. Пока кровля новая, она просто сияет на солнце. Со временем покрывается оксидной плёнкой (патиной) — приобретает коричневые, а затем зелёные оттенки. Гибкость металла позволяет использовать его при создании рельефа на крыше, волн, округлых башенок и других архитектурных изысков. Мягкость меди требует аккуратности при монтаже и уходе. Лучше пусть будет благородная патина, чем царапины на полированном металле.

Если без необходимости не трогать такую кровлю, она прослужит и 100 лет и все 200!

Недостаток — цена. Рулонная медь толщиной 0,6 мм стоит 2,9-3,8 тыс. руб/м2. Однако при таком сроке эксплуатации стоит своих денег и выглядит очень богато.

Цинк-титан

Пластичный и долговечный сплав цинка, легированного титаном, алюминием и медью. Внешний вид со временем не претерпевает значительных изменений. Ремонтопригоден — повреждённый участок можно запаять оловом. Капризен при установке. Такие кровли распространены в Европе и США. Материал этот в основном импортный, поэтому цену укажем в евро — 35-50 евро/м2 (рулоны и листы толщиной 0,7 мм).

Требования к монтажу:

  • укладка на сплошную обрешётку;
  • не допускается контакт со сталью, медью, некоторыми породами дерева (лиственница, дуб);
  • не укладывать на гидроизоляционный материал;
  • монтаж выполняется только в тёплый период (не менее +7 °С);
  • важны квалификация и опыт монтажников.

Долговечность — 100-150 лет.

Исторический музей (г. Москва). Фальцевая кровля из сплава цинк-титан уже более 100 лет как новенькая.

Укладка фальцевой кровли своими руками

Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена

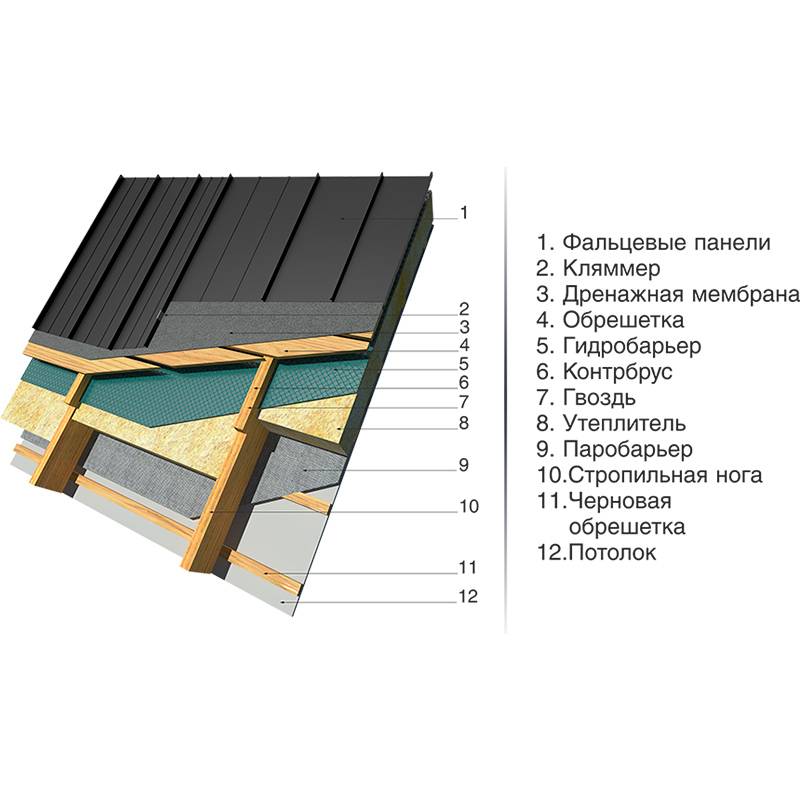

Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:

  1. Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.

Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной

Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания

Технология укладки фальцевой кровли

Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.

Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.

Более надёжным считается использование плавающего кляммера для фальцевой крыши

В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.

Видео: монтаж кликфальцевой кровли

Этапы монтажа фальцевой кровли

Процесс укладки фальцевой кровли выглядит следующим образом:

  1. Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

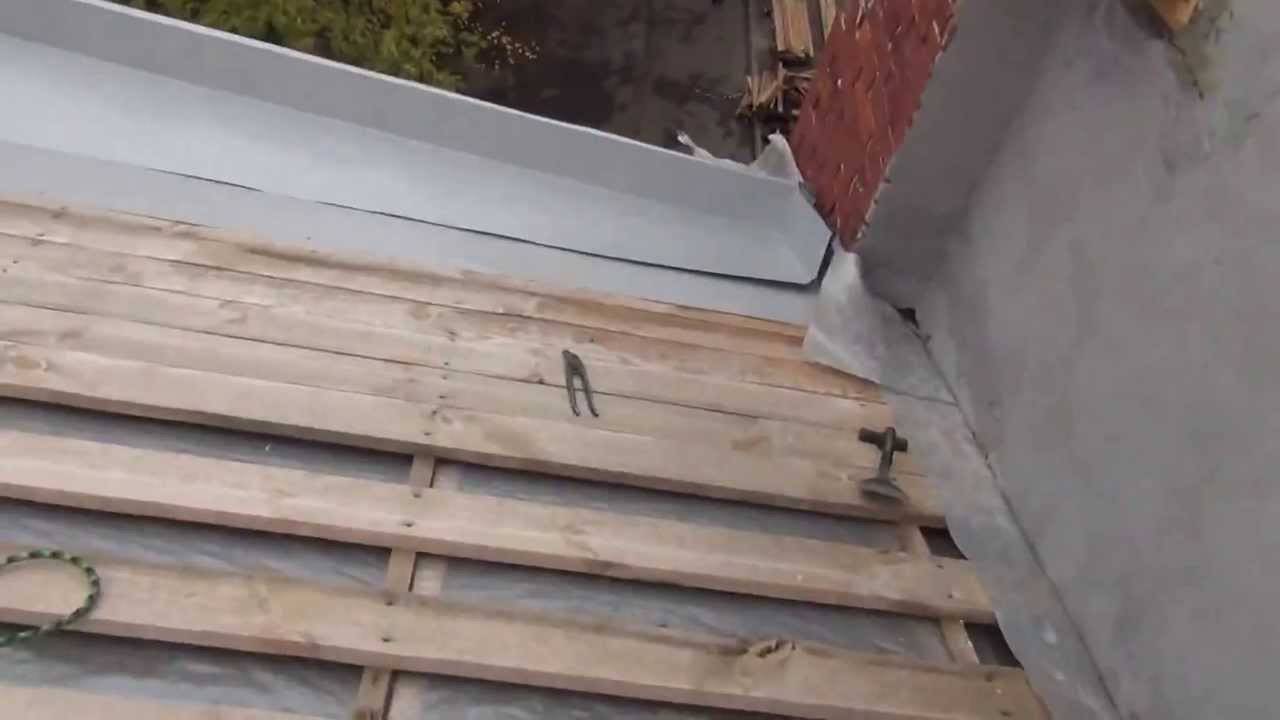

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса

Укладывать картины фальцевой крыши нужно в вертикальном направлении

Крепление картин происходит с помощью кляммеров

Для герметика рекомендуется использовать специальный пистолет

Видео: монтаж фальцевой кровли своими руками

Монтаж элементов фальцевой кровли

После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.

Для установки первого элемента необходимо:

  1. Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.

Ендова способна предупредить протечку крыши

Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.

Конёк для фальцевой кровли можно изготовить самостоятельно

О материале, который используется при устройстве фальцевой кровли.

Так же фальцевые называют кровли из листовой и рулонной оцинкованной стали, с полимерным покрытием и без. Имеют место применение в данной кровли цветных металлов: меди, алюминия, титан-цинка, такие крыши очень дорогие, но благодаря антикоррозийной устойчивости срок службы до 90 и более лет.

Фальцевые картины — это лист рулона прокатанный через станок, который приобрел нужную для нас форму и загибы профиля, для будущего крепления.
Фальцевые панели изготавливают из оцинкованной стали с толщиной до 0,7 мм. Ширина листа на выходе может быть различной к примеру 545 или 345 мм с ребрами жесткости или без. Как мы и говорили благодаря станкам, приспособлениям можно изготовить картины и узлы под самые сложные конструктивные формы крыши (к примеру при устройстве фальцевой кровли на куполах церквях).
Станок можно привести прямо на объект заказчика, произвести необходимые замеры и начать делать фальцевые картины прямо по месту и размеру. Еще одним преимуществом данной кровли в отличии от всех остальных металлических покрытий, то здесь практически нет ограничений по длине фальцевой панели, ограничением является вся длина рулона в «бабине».

Подгоняя фальцевые картины по всей длине, можно избежать поперечные нахлесты торцов листов. Что приводит к повышению скорости монтажа фальцевой кровли и соответственно ее стоимости. Если пришлось бы стыковать, то нужно будет в этом случае использовать шов — двойной лежачий фалец, что бы не мешать потоку дождевых осадков спускаться по наклону картины вниз в желоба.

На российском рынке имеет место быть Кликфальц, который изготавливается в заводских условиях, крепление происходит без кляммера, за счет линии с отверстиями по зоне замка шва. Такой вид картин называют еще самозащелкивающиеся, при проведении работ по устройству не нужно специального инструмента для прокатки и загиба швов фальца.

Минус такого материала это его стоимость, и если вы например ошиблись в расчетах на стадии формирования сметы, то на заводе вам сделают, так как вы заказали. Соответственно это повлечет за собой дополнительные издержки, а обычная фальцевая кровля изготавливается прямо на месте проведения работ.

Поэтому здесь нужно будет принять решение наиболее подходящее под ваш объект, с ориентацией на присутствие сложных элементов в конструкции крыши.

Так же хотелось бы поговорить о лакокрасочном покрытии и составе металла, который используется при производстве фальцевой кровли:

Разновидности фальцевых соединений

Схема крепления

К достоинствам данного способа обустройства листовых покрытий следует отнести:

  • простоту укладки листового материала, отличающегося сравнительно небольшим весом;
  • относительно невысокую стоимость заготовок из листовой стали;
  • высокое качество и надёжность соединительных швов.

Все указанные выше достоинства позволяют применять эту технику формирования покрытий при ремонте строений любого профиля, а также при изготовлении кровель во вновь строящихся домах. Особой популярностью пользуется этот способ в малоэтажном (частном) строительстве.

Отметим попутно, что при монтаже основания под фальцевое покрытие подготавливается классический «кровельный пирог», включающий в свой состав элементы гидро-, паро- и теплоизоляции. При этом сам кровельный материал, нарезаемый и настилаемый в виде полосок рулонной стали, имеет декоративное полимерное покрытие, задающее его цветовую гамму.

Схема соединения листов

Стальные заготовки настилаются на обрешётку крыши заранее отмерянными продольными полосами, которые не всегда могут быть цельными. Для качественной стыковки отдельных полос настила применяется особый вид соединения – так называемый «лежачий» фальц, имеющий плоскую форму и малозаметный на фоне покрытия.

Типы швов

Обратите внимание на то, что продольные края заготовок соединяются методом стоячего фальца (см. рисунок), образующего сложную выпуклую форму

Заметьте также, что помимо стандартного одинарного соединения могут использоваться замки с более сложным двойным фальцем.

Плюсы и минусы фальцевой кровли

Металлическая фальцевая кровля, как и любая другая кровля, имеет свои преимущества и недостатки, однако перечень достоинств покрытия настолько внушителен, что недостатки отступают на второй план. Независимо от материала изготовления картин, к преимуществам кровельного покрытия можно отнести следующие факторы:

  • Обеспечивает достаточную герметичность крыши даже в тех случаях, когда угол наклона скатов составляет 3;
  • благодаря гладкой поверхности используемых материалов существенно снижается общая парусность кровельных конструкций и уменьшается ветровая нагрузка на стропильную систему;
  • независимо от своей конструкции (одинарный, двойной или клик фальц) фальцевые швы обеспечивают полную герметичность кровельного покрытия;
  • пластичность материала позволяет воплощать в жизнь самые смелые дизайнерские решения. Другими словами, с помощью настила можно покрыть крышу самой сложной конфигурации;
  • методика стыковки фальцевых картин полностью исключает наличие крепежных отверстий на поверхности настила, что положительно сказывается на герметичности кровли;
  • укладка листового металла не вызовет особых затруднений при наличии специального инструмента и практических навыков работы с листовым металлом;
  • фальцевые вставки могут использоваться в качестве декоративных вставок, поскольку гармонично сочетаются с любым кровельным материалом;
  • фальцевая металлическая кровля смотрится гораздо привлекательнее металлочерепицы и профнастила;
  • относительно небольшой вес металлических фальцевых картин позволяет уменьшить нагрузку на фундамент, несущие конструкции и стропильную систему, что позволяет немного сэкономить на материалах;
  • за счет уменьшения угла наклона скатов можно заметно уменьшить площадь покрытия, что также позволяет сэкономить некоторые средства;
  • кровельная конструкция имеет широкий модельный ряд стандартных доборных элементов;
  • снег и наледь не задерживаются на гладкой поверхности крыши;
  • Кровельный материал не горит, даже при сильном пожаре расплавить металлические листы крайне сложно, особенно это касается оцинкованной стали;
  • при наличии специального оборудования, фальцевые картины могут изготавливаться на месте проведения работ, что исключает возможность повреждения материала в процессе транспортировки;
  • правильно смонтированная крыша может прослужить более 120 лет. Доказательством этого могут служить здания дореволюционной постройки, имеющие фальцевую кровлю.

К недостаткам можно отнести следующие моменты:

  • монтаж фальцевой кровли требует специальных навыков работы с листовым металлом и наличия специального инструмента;
  • металлическое покрытие аккумулирует статическое электричество, поэтому необходимо позаботиться о надежном заземлении и громоотводе;
  • как и другие виды металлической кровли, настил не обладает достаточной звукоизоляционной способностью;
  • высокая стоимость материалов с полимерным защитно-декоративным покрытием;
  • для предотвращения лавинообразного схода снега и наледи необходима установка снегоулавливателей;

Несмотря на приведенные недостатки, фальцевая кровля надежно защищает крышу от атмосферных воздействий. Абсолютная герметичность фальцевых швов исключает любые протечки. Такому настилу не страшны ни агрессивные химические соединения, ни резкие перепады температур. Кроме того, срок службы такого покрытия составляет 100 лет и более.

Самостоятельный монтаж

Для подготовки любого из рассмотренных выше соединений потребуется специальный механизм – так называемая машинка для закатывания фальце». Не советуем даже пытаться заменить её каким-либо самодельным приспособлением (или другими подручными средствами), при использовании которых возможно нарушение технологии формирования шва и, как следствие, снижение качества и надёжности образующихся соединений.

Машинка для закатывания фальцев

При невозможности (или нежелании) приобрести машинку для закатывания швов, можно воспользоваться кровельным комплектом с уже сформированными кромками, обеспечивающими получение самозащёлкивающегося фальцевого замка. Последний состоит из так называемого «запирающего зуба», который при наложении одной металлической полосы на другую легко захватывается имеющимся на ней крючкообразным профилем. Для получения надёжного соединения нужно будет просто защёлкнуть замок, на что, как правило, уходит совсем немного времени.

Самозащелкивающийся фальц

Использование готового (сформованного) кровельного материала значительно упрощает монтаж покрытия, а также заметно сокращает время проведения строительных работ. Для обустройства фальцевой кровли помимо машинки потребуется следующий инструментальный набор:

  • шуруповёрт, ножницы по металлу;
  • клещи, киянка и молоток;
  • специальный пистолет для уплотнения швов герметиком.

Особенности монтажа

Крепление кровли

При обустройстве фальцевой кровли необходимо учесть следующие особенности организации монтажных работ:

  1. Независимо от выбранного способа соединения листовых заготовок их фиксация на обрешётке осуществляется посредством специальных кляммерных креплений, особенностью которых является их абсолютная незаметность.
  2. При проведении монтажа каждая из укладываемых панелей должна быть обращена своим нижним замком в направлении следующего элемента.

Неподвижный кляммер

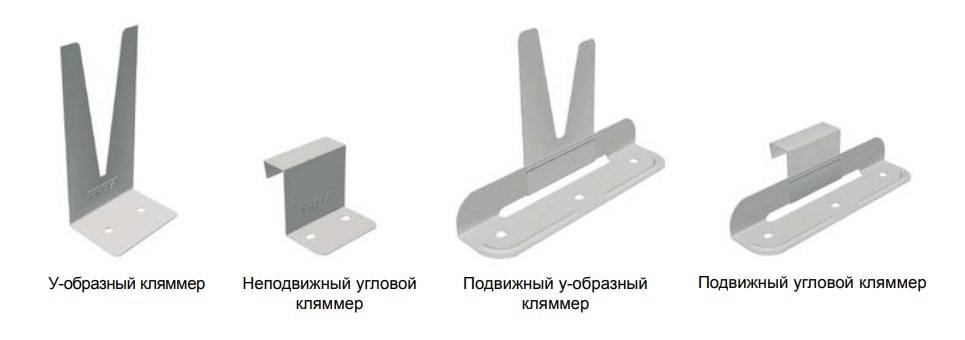

В строительстве применяются 2 вида кляммерных креплений: подвижное и неподвижное. Подвижное крепление используется при работе с листами длиной более 8-ми метров, а неподвижное – для сравнительно коротких листов. В состав этих креплений входит также стандартный саморез в комплекте с пресс-шайбой.

Подвижный кляммер

Укладка кровельного настила ведётся снизу вверх с сохранением фиксированного расстояния между продольными стыками

При этом неважно, с какой стороны кровли начинать монтаж; главное, на что следует обращать внимание – это правильная ориентация нижнего замка

Преимущества и недостатки фальцевой кровли

Отличительной особенностью фальцевой кровли является технология монтажа, подразумевает создание своеобразного замка. С его помощью осуществляется скрепление листов кровельного материала, не допускающее протечек воды. Внешний вид крыши при этом получается удивительно эстетичным.

Каждый отдельный лист материала называется картиной. Они выполнены из листовой либо рулонной стали, имеющей оцинкованное покрытие. Специальное напыление, которое наносится на картину поверх оцинковки, служит для придания долговечности. Такое напыление может быть медным, алюминиевым, цинковым, а также выполненным из таких полимеров, как пурал или пластизол. Из всех перечисленных вариантов именно медь считается наиболее долговечной и надежной.

Плюсы фальцевой кровли:

  • разнообразные виды напыления, придающие покрытию уникальность и оригинальность;
  • невозможность протечек воды из-за специфического фальцевого соединения;
  • отсутствие необходимости в крепежных отверстиях, что служит защитой от температурных колебаний;
  • прекрасное покрытие кровли, подходящее к любому зданию – это обусловлено разнообразной технологией монтажа, вариациями укладки листов и внешними особенностями материалов;
  • беспрепятственный сход снега и стекание воды обеспечивается благодаря гладкой поверхности;
  • возможность обустройства крыши любой конфигурации возможно благодаря гибкости материалов;
  • из-за относительной легкости материалов возможен монтаж крыши без стропил;
  • простота в ремонте и обслуживании;
  • продолжительный срок эксплуатации от 20 до 150 лет;
  • такая кровля является пожаробезопасной;
  • разнообразие цветовых решений;
  • наличие антикоррозионного покрытия;
  • подходит на любое основание, как для вентилируемых покрытий, так и для невентилируемых;
  • картины для покрытия могут быть абсолютно разной длины и ширины.

Минусы фальцевой кровли:

  • чтобы упростить монтаж такой кровли, необходимо специальное оборудование;
  • кровлю из стали нужно обязательно утеплять, так как у нее высокая теплопроводность;
  • нужно принимать меры для повышения звукоизоляции;
  • нужно обеспечивать молниеотвод и заземление в целях защиты от грозы;
  • необходимо устанавливать снегозадержатели для снега.

Покрываем крышу листовой сталью своими руками

Работа начинается с покрытия карнизного свеса и установки надстенных желобов. Вначале устанавливают карнизные штыри с хомутами (по осям водоприемных воронок) и Т-образные костыли на расстоянии 70 см друг от друга и 12 см от края свеса. Расстояние между штырем и ближайшим костылем должно быть равно 20—40 см. И те и другие крепятся к обрешетке гвоздями и шурупами. ,

После установки карнизных свесов на них крепятся надстенные желобы.

Они монтируются на крюках, которые прибиваются перпендикулярно карнизному свесу на расстоянии 670—730 мм друг от друга. Картины желобов, подобно картинам карнизных свесов, собираются в блоки, причем внутри блока картины укладываются внахлестку. Блоки соединяют двойными лежачими фальцами в направлении стока воды. Верхняя кромка надстенных желобов отгибается на 90° вверх для последующего соединения с кромкой рядового покрытия.

Сначала покрывают скаты, противоположные фасадным, а затем фасадные. На скатных крышах первая полоса картин укладывается вдоль фронтона, на вальмовых, полувальмовых и многощипцовых — от начала конька. Направление укладки картин — от свесов к коньку.

Картины в полосах соединяются лежачими фальцами по направлению стока воды, причем при их уплотнении в качестве подкладки используют стальную полосу сечением 5 х 60 мм. В готовых полосах отгибают кромки для стоячих фальцев, которыми полосы затем соединяются при помощи гребнегиба и киянки. Все стоячие фальцы одного ската загибаются в одну и ту же сторону.

Инструменты для монтажа фальцевой кровли

Полный набор инструментов для фальцевой кровли читайте в нашей статье: Инструменты для фальцевой кровли

Стоячие фальцы, выходящие на конек или на ребра, сваливаются на плоскость в сторону малого отгиба на длину 80—100 мм. Чтобы сделать коньковый или ребро-вые гребни, рядовые полосы обрезают таким образом, чтобы коньковая (ребровая) кромка на одном скате была высотой 30 мм, а на другом — 60 мм. Полосы крепятся к обрешетке кляммерами. Для этого полоса фиксируется гвоздем у конька (за малый отгиб) и с помощью шнура проверяется ее положение. Кляммеры прибивают гвоздями к боковым граням брусков обрешетки через каждые 50—70 см и затем закрепляют в стоячем фальце.

Клямеры для монтажа фальцевой кровли

Полосы располагают с таким расчетом, чтобы лежачие фальцы в них были смещены по отношению друг к другу не менее чем на 50 мм. Фронтонный свес должен свисать с обрешетки на 40—50 мм. Крепят свес специальными концевыми кляммерами через каждые 30—40 см. При укладке рядовых картин в последнюю очередь делают фальцевые соединения с надстенными желобами.

По окончании кровельных работ стальную кровлю тщательно осматривают. Трещины и неплотности в фальцах заделывают специальными герметикаи или суриковой замазкой. Затем кровлю очищают от остатков материала и грязи и, если это не оцинкованные листы покрывают краской. Если вы используете неоцинкованные стальные листы то окрашивают стальную кровлю в сухое время года.

Смотрите видео о ошибках монтажа фальцевой кровли:

Технология производства

Фальцепрокатный станок незаменим как при обустройстве самой фальцевой кровли, так и для изготовления вспомогательной кровельной фурнитуры. Сюда относятся элементы водосточной системы, фронтальные и торцевые свесы кровли, а также с его помощью делают вентиляционные короба из оцинковки.

Виды фальцев

Фальцевое соединение представляет собой скрутку между двумя смежными листами металла, а чтобы обустроить эту скрутку, нужно загнуть фальц по краю листа, вот как раз для загиба этого фальца и нужен фальцепрокатный станок.

Фальцевых соединений существует 2 — это одинарный и двойной фальц, плюс фальцы могут быть стоячими и лежачими.

От выбора соединения зависит уровень герметичности.

  • Одинарный фальц считается основой, здесь один лист просто загибается под 90º, а на втором листе делается своеобразный зацеп и после соединения этот зацеп обжимается;
  • Двойной фальц можно назвать аналогом одинарного, только скрутка делается в 2 оборота. Чтобы так завернуть металл размер зацепа в заготовке должен быть меньше, в среднем порядка 5-7 мм, а высота заготовки делается наоборот, больше.

Что касается лежачих вариантов соединения, то они точно такие же, как стоячие, только завернуты набок.

Сейчас довольно часто встречаются Г-образные кровельные фальцы, какой-либо практической пользы от такого соединения нет, оно не лучше и не хуже двойного загиба, но многие считают, что так кровля выглядит намного эффектней.

Особенно хорошо Г-образный фальц выглядит на скругленных радиусах.

При подборе оборудования учтите, что есть станки для обустройства лежачих фальцев, стоячих фальцев и универсальные агрегаты, которые могут перестраиваться по необходимости под любые виды загиба.

Общие сведения о станках

Главное достоинство фальцевой кровли в том, что покрытие получается монолитным, без каких-либо крепежных или соединительных отверстий. Но кровельный металл сам по себе довольно тонкий и делать заготовки на производстве, а потом транспортировать их на объект неудобно, а зачастую и нереально.

Небольшой фальцевый станок кардинально меняет ситуацию. С таким оборудованием можно делать заготовки непосредственно на объекте, более того, существуют модели, которые можно установить прямо на крыше.

Есть еще один важный нюанс: для загибания кромки листов нужен фальцепрокатный станок, а чтобы сделать двойной фальц и опрессовать соединение доведя его до конечного результата, используется фальцеосадочный станок.

Фальцеосадочный станок в разы сокращает время обустройства кровли.

Зачастую толщина металла для кровельных работ колеблется в районе 0,5-1 мм, при этом максимум составляет 1,2 мм. Но хороший станок для фальцевой кровли рассчитывается под работу с металлом от 0,3 до 1,5 мм.

Такое оборудование уже ближе к профессиональному, и на нем можно делать не только кровельные картины, но еще гнуть заготовки под разного рода водосточные или вентиляционные трубы, плюс делать ендове желоба и коньковые накладки.

Кстати, заготовка под фальцевую кровлю (полоса кровельного металла с загнутыми фальцами) среди профессионалов именуется «Картина».

Сам принцип работы агрегата прост: любой фалцепрокатный станок имеет ряд обжимных фигурных роликов, которые собственно и загибают края листа. Обжимные ролики устанавливаются попарно на обжимные валы.

Фальцепрокатный станок с ручным приводом хорошо подходит для любительского использования.

Количество таких обжимных валов может быть разное, но, сколько бы их ни было, они приводятся в движение редуктором, а сам редуктор вращается благодаря электродвигателю. Есть, конечно, оборудование с ручным приводом, но производительность там очень низкая и такие аппараты встречаются редко.

Фальцепрокатный станок, фальцевый станок ПРК, рамка Бора,

ГК «БОРА» производит технику для обустройства фальцевой кровли — надежную, мобильную, высокопроизводительную. В перечне нашей продукции — фальцепрокатный станок  и иное оборудование, необходимое для подготовки кровельных металлических «картин» различной конфигурации и формата.

Кровельный станок производства «БОРА» используется для формирования металлических панелей для монтажа фальцевой кровли с соединением кровельных картин двойным стоячим фальцем. Любое фальцепрокатное оборудование производства «БОРА» пригодно для обработки листового металла различных физико-технических характеристик. Толщина мет. листа находится в диапазоне 0,45-07 мм.

Особенности фальцепрокатного оборудования «БОРА»:

— наличие подвижной каретки допускает  быструю переналадку фальцепрокатного станка на иную ширину картины;

— все оборудование пригодно для выпуска кровельных панелей различных геометрических форм;

— кровельные станки оперативно перенастраиваются на работу с металлом иной толщины листа;

— в конструкцию кровельных станков включается валковые разматыватели и клети накатки жесткости;

— валки станков имеют гальваническую защиту от ржавчины.

По желанию заказчика возможно дополнительное включение в комплектацию механического счетчика длины  и отрезного дискового ножа.

Мобильный фальцепрокатный станок

Станок кс-700 — универсальный вариант современной фальцепрокатной техники, высокопроизводительной, эффективной и надежной. С равным успехом работа такой техники может быть налажена в производственном цеху или прямо на строящемся объекте: высокая мобильность при хорошей производительности является одним из плюсов данной модели. С его помощью из рулонной стали можно изготовить кровельные картины любой требуемой длины.

В качестве материала может браться оцинкованная сталь 0,45-07 мм, сталь с защитным полимерным покрытием, кровельный цинк-титан и алюминий, медный лист, кровельный цинк.

В числе преимуществ фальцепрокатных станков модели кс-700 — возможность оперативно и плавно регулировать ширину производимой кровельной картины в диапазоне ширины исходной ленты 250 — 700 мм.

Характеристика кровельного станка кс-700:

— установлено 6 профилировочных клетей — тем самым обеспечивается лучшее качество проката;

— станок имеет разборную конструкцию и может быть собран и  установлен на любой рабочей площадке, чердаке, непосредственно на кровле;

— возможна бесступенчатая регулировка ширины обрабатываемого металла в диапазоне  от 250 до 700 мм;

— могут изготавливаться панели различных форм: прямоугольные, форма трапеции, кроме того — односторонние картины.

Кровельные панели требуемой длины могут производиться рядом с местом проведения строительства — это позволяет избежать расходов на их складирование и перевозку, исключается риск их деформации в процессе транспортировки. При производстве картин рядом с местом кровельных работ, длина изготовленной кровельной панели может быть равна длине кровельного ската. Конструкция, в которой будут отсутствовать поперечные швы, будет практически герметичной.

Для работы на кровле: кровельная рамка Бора

Помимо сложного фальцепрокатного оборудования, наша компания производит ручной инструмент для кровельщиков, удобный для  работы непосредственно на скатах.

Рамка кровельная Бора — простой и надежный инструмент для закрытия стоячего двойного фальца, может без ограничений использоваться для обжима фальца на кровельных картинах, изготовленных из кровельной меди,  алюминия, цинка, оцинкованной стали и стали с полимерным покрытием (при толщине металлического листа до 0,7 мм).

С кровельной ручной рамкой Бора кровельщик может обработать за час до 50 погонных метров картин.

Станок ПРК для раскроя клиновых кровельных картин

поможет кровельщику оперативно изготовить  клиновые кровельные панели сложной формы и раскроить из листа криволинейные заготовки по предварительной разметке.

Диапазон толщин исходного металла 0,4- 0,8 мм. Ширина листа до 1250 мм.

При определенных навыках оператора  возможен фигурный раскрой листового металла.

Использование любого кровельного оборудования от ГК «БОРА» — кровельных станков и рамок — гарантируется формовку герметичных фальцев требуемых параметров и конфигурации, лишенных заломов и т.п. дефектов.

Всем заинтересованным клиентам специалисты ГК «БОРА» помогут определиться с выбором комплектации фальцепрокатных станков, в зависимости от конкретных потребностей производства.

Заключение

Кроме шва, необходимо предусмотреть и другие детали такие как: шумоизоляция, молниеотвод, стоимость инструментов, материалов. Время работы, качество зависит только от вас самих, сколько вы согласны отдать за это денег, сколько времени готовы на это потратить, опыт ваш в этом деле, размеры крыш. Эта работа требует некоторых навыков, усидчивости. Если вы думаете, что не осилите эту работу, то стоит попробовать

Вы почувствуете себя в чем-то новом, получите новый, незаменимый опыт в работе с фальцевыми швами.Стоит обратить внимание что, когда у ската крыши минимальны наклон, для герметичности необходимо делать двойной шов. Если у вас протекает фальцевая кровля, то либо вы сделали что-то не так, либо это некачественный, дешевый материал. Кляммер зависит от типа вашей крыши Если вы хотели фальцевую кровлю, которая не сильно шумит, но обладает другими очень полезными свойствами, вам придется установить под крышу слой шумоизолирующей прокладки

Узнали, что есть четыре вида шва, то что они бывают стоячие и лежачие. Узнали, что для установки фальцевой кровли необязательны специальные инструменты, и можно обойтись самым минимальным количеством оборудования

Кляммер зависит от типа вашей крыши Если вы хотели фальцевую кровлю, которая не сильно шумит, но обладает другими очень полезными свойствами, вам придется установить под крышу слой шумоизолирующей прокладки. Узнали, что есть четыре вида шва, то что они бывают стоячие и лежачие. Узнали, что для установки фальцевой кровли необязательны специальные инструменты, и можно обойтись самым минимальным количеством оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
