Как сделать надежное резьбовое соединение труб своими руками? Обзор и Советы

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

  • объемные (предназначены для соединения трех труб по углам или четырех внутри);
  • Т-образные (предназначены для соединения трех труб);
  • Х-образные (предназначены для фиксации четырех труб);
  • Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

  • теплицы, парники;
  • стеллажи, скамейки;
  • летний душ;
  • клетки для питомцев, вольеры;
  • беседки, навесы;
  • опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

Плюсы

  • большой срок службы (до 50-ти лет);
  • конструкции можно многократно собирать/разбирать;
  • доступная стоимость краб-элементов;
  • со сборкой справится даже неквалифицированный работник;
  • универсальность.

Минусы

  • нельзя соединять трубы больше 40х40 мм;
  • места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
  • трубы можно соединять лишь под углом 90 градусов;
  • если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
  • гайки нужно регулярно подтягивать.

Как спаять пластиковые трубы без паяльника

Для пайки пластиковых труб используют специальный паяльник. Но если его у вас нет, можно воспользоваться газовой горелкой. Соединение будет качественным, если труба заходит в фитинг на 1,5–2 см. Чтобы не нарушить этот норматив, нужно заранее отмерить это расстояние от кромки трубной детали и поставить метку карандашом. Затем нужно разогреть соединяемые элементы: трубу снаружи, фитинг — изнутри.

Хорошо разогретые детали вставляются друг в друга до нанесенной метки. Образованное соединение должно охлаждаться 2–3 минуты, не подвергаясь никакому внешнему воздействию.

Для разогрева деталей малого диаметра также можно приспособить старый утюг, прикрепив к нему тефлоновую насадку. Дальнейшие действия будут аналогичными предыдущему приспособлению.

Что такое раструб?

Так называется незначительное уширение с одной стороны коммуникаций. Второй торец изделия всегда имеет ровную поверхность. Это обусловлено тонкостями монтажа. Если интересует вопрос, что такое раструб, нужно больше узнать о конфигурации данной части изделия. Она имеет воронкообразную форму. При выборе труб следует учитывать диаметр прямолинейного участка и раструба, т.к. подключение будет выполняться в данном месте.

Существуют разные виды коммуникаций с уширением на одном конце, отличные по материалу:

  • полимерные;
  • металлические (чугунные, стальные);
  • керамические;
  • асбестобетон;
  • железобетонные.

При монтаже гладкий конец изделия вставляется в раструб. Для создания герметичного соединения предусматривается резиновый уплотнитель. Он закладывается в специальный кольцевой паз. При покупке труб уплотнитель предусматривается в комплекте. В результате монтаж осуществляется быстро и без дополнительных средств. Для сравнения, безраструбные канализационные трубы соединяются с помощью специального оборудования (сварочный аппарат для металла, паяльник для полимерного материала).

Проще всего стыковать между собой полимерные коммуникации. Изделия из других материалов часто требуют применения вспомогательных средств. Это могут быть уплотнители или специальные составы, смеси.

Безраструбное соединение отличается низкой надежностью. Если планируется использовать коммуникации без уширения с одной стороны, рекомендуется задействовать фасонные элементы. Они перекрывают шовное соединение, благодаря чему несколько увеличивается прочность трубопровода.

Раструб — многофункциональный элемент. С его помощью решаются разные задачи:

  • увеличение скорости выполнения монтажных работ;
  • защита от протечек;
  • упрощение процесса соединения элементов трубопровода;
  • обеспечение возможности стыка труб из разных материалов;
  • на участках, где располагается раструб, образуется дополнительное ребро жесткости, что позволяет повысить надежность системы;
  • упрощение процесса демонтажа, если необходимо выполнить замену старых труб или произвести прочистку трубопровода.

Основные составляющие душевой кабины

У сантехники есть внутреннее наполнение и основной каркас из поддона, стенок и дверей. Метод соединения оказывает влияние на прочность и герметичность, а способ перемещения створок — на удобство и компактность. Контакт между дверцами обеспечивают резиновыми уплотнителями. Отдельные вариации собирают без задней стенки. Стоят они меньше, но вызывают дополнительные сложности. Кабины бывают в том числе сложных искривленных форм. Их стенки могут не иметь шовного соединения и плавно переходить в другое направление. Лишь у ограниченного количества кабин есть крыша. С ней однозначно лучше, ведь так вода не попадет на потолок и стены. Просторные мультифункциональные модели делают закрытыми чаще. Душевую сантехнику оборудуют панелями управления, верхней подачей воды, приспособлениями для водных процедур, а иногда небольшими отверстиями для проветривания и вентиляторами.

Поддон: форма, материал и габариты

Покупатели видят на рынке большое разнообразие форм: прямоугольную, квадратную, овальную, круглую, угловую, полукруглую, многогранную. Изготавливают и более оригинальные основания вроде ракушек, улиток и листьев. Продают также душевые с многоуровневыми поддонами. Помимо прочего, основания делят на 3 категории — от низких с высотой бортов на уровне 4,5 см до высоких с показателем до 18 см и больше.

Стороны поддонов достигают 130 см в длину, при минимуме в 70 см. Наибольшее распространение получили модели с параметрами сторон и высоты 1000×1000×140 мм, 900×900×70 и 900×900×50 мм.

В качестве материала для основания применяют металл, акрил и керамику. Чугунные и стальные изделия обладают во многом не схожими характеристиками, а чем-то средним выступают акриловые варианты. Производят также керамические изделия: фарфоровые, фаянсовые и др. Оригинальные и презентабельные модели делают из камня. Лучшими по сумме качеств считают акриловые поддоны.

Стенки

Боковые поверхности бывают симметричными и асимметричными, ровными и изогнутыми. У простых конструкций стенок обычно две или три, и эти варианты имеют еще одну сторону в виде дверцы/дверец. Ширина обычных стенок составляет 70, 80, 90, 100 см, а в больших моделях — от 110 до 140—150, тоже с интервалом в 10 см. Нестандартные отличаются такой же разницей, но имеют ширину 75, 85, 95 и т. д. Изготовители среди нестандартных параметров предпочитают размер 85 см. Ширина продолговатых стенок соответствует типовым длинам ванн: от 120 до 200 см с разницей в 10 см. Наиболее востребованный размеры — 120, 140, 160 и 170 см. Ширину с неокругленным значением вроде 93 или 103 см заказывают, если речь идет о планировке на миниатюрном участке комнаты. Высота же бывает от 190 до 230 см с интервалом в 5 см. Оптимальными считают показатели в пределах 210—225 см, но более высокие модели на практике лучше.

Двери: виды конструкций и их размеры

По конструкции они бывают раздвижными и распашными. Моделей первого типа больше во много раз. Их раздвижные двери открывают благодаря роликовому механизму. Экономия пространства получается двойной. Среди других достоинств — удобство и герметичность. Малочисленные распашные модели открываются в разные стороны, и ни один из вариантов не имеет преимущества над откатными дверями. Все большую конкуренцию последним составляют шарнирные и поворотные модификации. Пример первой альтернативы — складные и «книжные» модели. У поворотных же дверь открывают и смещают в сторону.

Дверцы раздвижных кабин имеют от 40 до 140 см в ширину. У створок квадратных вариантов стандарт размера — 40, 45 и 50 см. Изогнутые полотна делают с шириной от 80—90 до 120—140 см. Габариты распашных дверей обычно составляют 500, 600 и 700 мм, то есть примерно «посередине» между разными откатными.

Соединяем металлические трубы

Рассмотрим способы соединения водопроводных труб из металла. Это могут быть стальные, чугунные или медные изделия. Такие стыки можно сделать двух видов:

  • неразборные;
  • разборные.

Электросварка металлических труб

При монтаже неразборного соединения используют различные сварочные аппараты. Разборные стыки труб производятся при помощи резьбового соединения и различных фитингов.

Использование того или иного метода зависит от материала, из которого изготовлены трубы, наличия оборудования и предназначения водопроводной системы. Например, если используют оцинкованные материалы, то сварку применяют редко, так как в процессе работ может быть нарушен защитный слой.

Муфтовое соединение

Наиболее часто при монтаже бытовых водопроводов с использованием металлических труб применяют резьбовые фитинги. Такой выбор обусловлен простотой монтажа и возможностью в дальнейшем разобрать полученное соединение.

Для создания узла с помощью резьбового фитинга необходимо на наружную сторону трубы нарезать резьбу. Эту работу выполняют при помощи специальных плашек. Затем фитинг просто накручивается на трубы и стягивается трубным ключом.

Резьбовые фитинги выпускаются различной формы и предназначения:

  • для создания соединений на прямых участках используют муфты;
  • если необходимо изменить направления трубопровода применяют отводы и угловые фитинги;
  • для создания ответвлений устанавливают тройники и крестовины;
  • если есть необходимость соединить трубы разного диаметра, применяют переходники;
  • для герметизации торцов используют пробки и заглушки.

Резьбовые трубные соединения: «за» и «против»

Вариант с использованием резьбы имеет свои преимущества и недостатки.

С положительной стороны резьбовые соединения отличаются:

  • универсальностью, которая состоит в том, что их можно использовать для скручивания стояков различных диаметров;
  • простотой монтирования, поскольку для осуществления процедуры сочленения не нужно быть профессионалом или иметь багаж каких-либо специальных знаний. Достаточно обладать элементарными навыками обращения с гаечным или трубным ключом, иными простыми навыками работы в данной отрасли;
  • отсутствием наборов специальных инструментов или приспособлений;
  • устойчивостью к нагрузкам, надежностью в эксплуатации;
  • удобством демонтажа целой трубной конструкции (при необходимости);
  • герметичностью, что обеспечивается наличием уплотняющих материалов, соблюдением элементарных правил прокладки трубопроводов.

Недостатки:

  • при отсутствии на деталях резьбы необходимо ее нанести, что может вызвать дополнительные трудности, поскольку не все владеют навыками ее нарезания и не у всех имеются наборы специальных инструментов;
  • когда места соединений приходится часто монтировать и демонтировать то возможен быстрый износ резьбового участка детали магистрали;
  • бывают случаи, что необходимо применить стопорение резьбовой детали, поскольку возможно постепенное самоотвинчивание фитинга.

Учитывая все «за» и «против» в одних ситуациях оптимальным вариантом является использование резьбового соединения стальных труб, а в других – иных видов сочленения элементов трубопроводной конструкции. Это значит, что не существует идеального способа соединения стальных стояков: все способы хороши если они обеспечивают надежность, герметичность трубопровода.

Важно! При выборе способа стыковки трубных конструкций учитывайте, с какого материала сделаны трубы, место возможного соединения деталей, условия эксплуатации магистрали, какими свойствами должна обладать состыковка элементов трубопроводной системы. Важно! Для оцинкованных труб подходит только резьбовое соединение, поскольку во время сварочных работ нарушится оцинковка, после чего стояк легко будет подвергаться коррозионному воздействию

Важно! Для оцинкованных труб подходит только резьбовое соединение, поскольку во время сварочных работ нарушится оцинковка, после чего стояк легко будет подвергаться коррозионному воздействию

Уплотнительные прокладки и кольца

Резиновые уплотнительные кольца используют для герметизации кран-букс, фитингов и шлангов с накидной гайкой

Применяются в том случае, если у одной из деталей есть ограничительный буртик, в который упирается торец второй. Между соприкасающимися поверхностями ставят прокладку, если буртик внутренний, и кольцо, если внешний. Герметизации резьбы не требуется, напротив, это считается ошибкой.

Кольца и прокладки из мягкого силикона лучше использовать для ХВС, а в системе ГВС ставить уплотнители из термостойкой резины или паронита.

Преимущество — скорость монтажа: достаточно установить прокладку или надеть кольцо и закрутить. Недостаток: из-за требования к наличию буртика используются в узком сегменте.

Ни один из рассмотренных материалов не способен заменить все остальные. Всегда лучше держать под рукой набор из нескольких уплотнителей и пускать их в ход в зависимости от ситуации.

Как соединяют трубы без применения сварки и резьбы

Муфты и пресс-фитинги

Компрессионная муфта соединяет два хорошо выровненных участка трубопровода, в которых над местом стыка установлена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Цанговый метод

Подойдёт для стыковки участков, имеющих небольшую глубину заделки, но невозможен, если смежные элементы — пластиковые. Для соединения применяют стандартную вставку, которая располагается вокруг соединяемых участков, после чего обжимается. Надёжный захват обеспечивается после не менее, чем двух полных оборотов цанги. Не рекомендуется для труб из нержавеющей стали. Наиболее известными система данного типа являются зажимы Speedfit.

Обжимная арматура

Как соединить металлическую трубу с пластиковой трубой без резьбы и сварки? Эффективной будет именно обжимная арматура. Она включает в себя две трубчатых детали, при этом одна выдвигается из смежного участка и отличается увеличенной длиной. Изделия не имеют внутреннего упора, и поэтому легко вставляются в труднодоступные места. Место стыка обжимается при помощи пресс-клещей, универсальность которых поддерживается сменными вставками. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение фитинга, чтобы убедиться в его правильном расположении.

Краб-системы для профильных труб

По принципу действия аналогичны обжимным муфтам, но применяются в основном при подключении систем отопления и кондиционирования, характеризуясь характерным внешним видом зажима. Существуют системы следующей конфигурации:

  • Универсальные, для углового соединения трёх или четырёх труб;
  • Т- или Х-образные, поперечное сечение скоб у которых соответствует наружному размеру;
  • Для стыковки под произвольным углом.

Муфты Гебо

Для монтажа необходимо выполнить несколько переходов:

  • Подготовить стык к монтажу элемента (прошлифовать стыки, убрать возможные заусенцы);
  • Разобрать муфту;
  • Надеть компоненты в такой последовательности: зажим, затягивающее кольцо, уплотнение. Свободный участок должен быть не короче 12…15 мм;
  • Установить Gebo-муфту на подготовленный участок, после этого выполнить затягивание гайки;
  • Те же операции проделать со смежной трубчатой деталью.

Ремонтно-монтажные обоймы

Выполняются в форме литых полумуфт, с внутренним диаметром, соответствующим внешнему размеру трубы. Внутри располагается уплотнительный элемент, материал которого должен соответствовать условиям эксплуатации стыка. После установки на соединяемый участок половинки обоймы равномерно стягиваются болтами. Здесь особенное значение имеет перпендикулярность торцевых элементов, поскольку от тангенциального смещения данный способ не спасает.

Применение хомутов

Соединение стальных труб хомутами используется преимущественно для негерметизированных трубчатых стыков, которые характерны для трубчатых перил, ограждений и т.п. С увеличением ширины хомута надёжность удержания деталей увеличивается. Лучше использовать универсальные хомуты.

Основные разновидности уплотнителей для труб

Из всего арсенала можно выделить следующие:

  • Кле-герметик
  • Лен
  • Силикон
  • Нить
  • ФУМ-лента

Вопрос «какой уплотнитель для труб лучше, а какой хуже?» – неправильный. Для того, чтобы разобраться в этом вопросе, его нужно поставить несколько иначе: «Какой вид герметизации резьбовых соединений стоит применять в конкретных условиях?»

Начнем с того, какой герметик не следует применять для резьбовых соединениях:

  • Силикон (хорош для фланцевых соединений);
  • Корабельный сурик;
  • Белила, различного рода краски.

Итак, осталось 4 вида материала:

  • Лен;
  • Нитка;
  • Клей-герметик;
  • ФУМ-лента.

Анаэробный герметик

Анаэробный герметик

Анаэробный герметик безусловно годится для подмотки герметизации всех пластиковых резьбовых соединений, для латунных, для чугунных, изготовленных фабричным способом, но на деталях стальных есть одна особенность.

Когда изготовляется резьба в стальной детали, то используются разного рода смазки, которые попадают на резьбу. При нанесении клея, он, попав на жирное место, задерживается на нем. Этого можно не заметить. После того, как муфту начнут заворачивать, может образоваться канал, по которому жидкость потом будет выходить наружу.

Не всегда на объекте есть возможность для того, чтобы удалить жировые загрязнения с поверхности резьбы. Поэтому клей-герметик, как уплотнитель для стальных резьб и  деталей применять не рекомендуются, так как есть лен и нитка.

При использовании герметика обращайте внимание на то, какой клей-герметик вам достался. Некоторые сорта требуют нагрева при разборке соединения

Представьте себе металлическое соединение с металлической муфтой, после которой начинается пластиковая труба. Чтобы его разобрать, нужно сначала нагреть (явно больше 100 градусов). Для металлической части это никакого значения не имеет, но пластиковая труба может после быть испорчена. Поэтому смотрите какого рода резьбовые соединения Вы уплотняете герметиком!

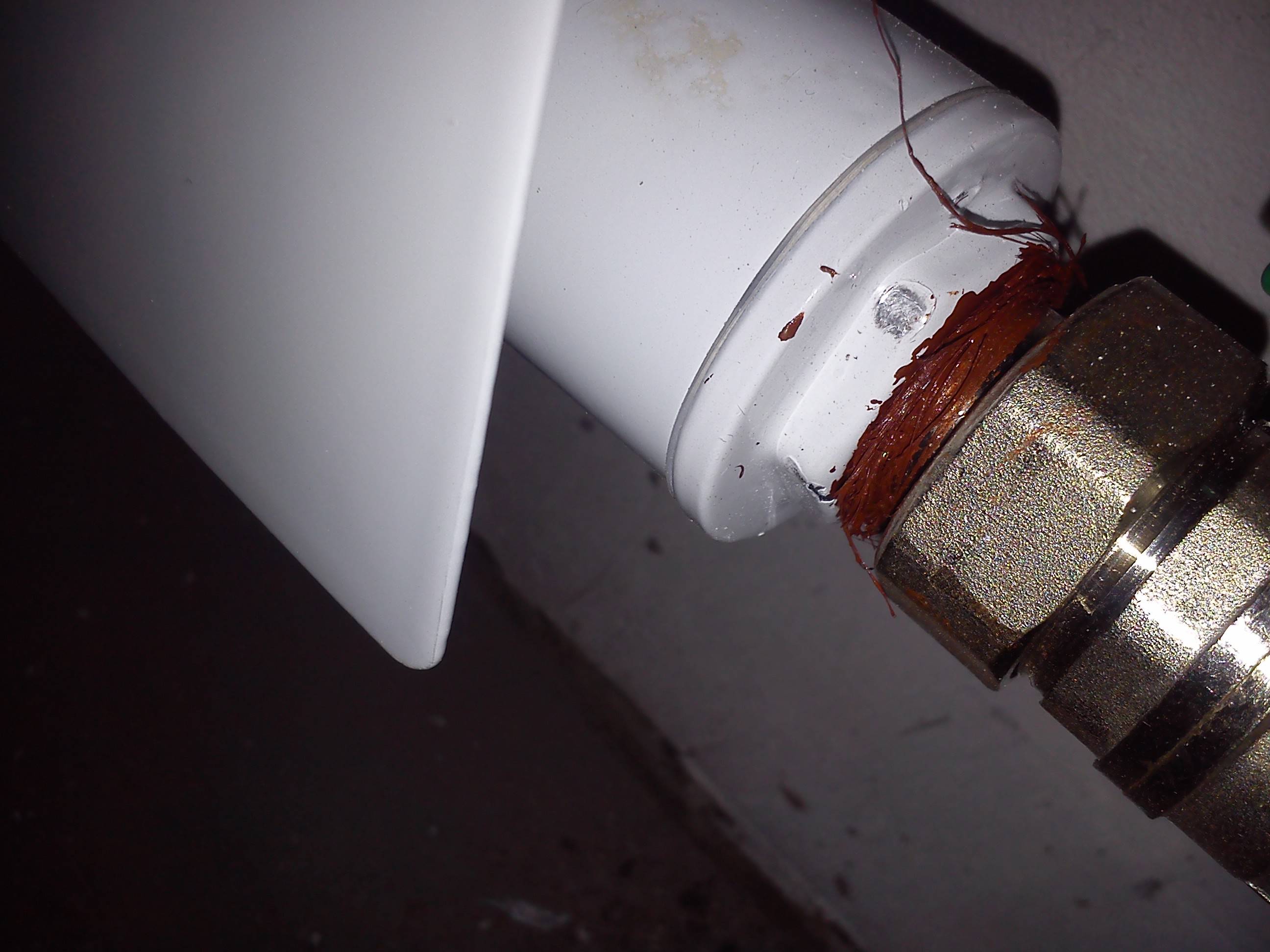

Уплотнитель лен

Лен для подмотки резьбовых соединений

Применять лен в качестве подмотки для труб можно на всех металлических деталях: латунных, чугунных, стальных. С ограничением лен можно применять там, где металлическая резьба впаяна в пластиковую резьбу. Плохим вариантом будет использовать лен на полностью пластмассовых деталях. При герметизации резьбовых соединений, где уплотнителем является лен, требуется большой момент затяжки. Этот момент иногда может превышать возможности пластмассовых деталей, из-за чего возможно сорвать саму резьбу.

Сантехническая нить

Герметизация резьбы сантехнической нитью

Сантехническая нить – замечательная подмотка для труб с одним недостатком в виде высокой цены. Ее невозможно порвать руками, она годится для герметизации всех резьбовых соединений (даже для тех, которые имеют рваную поверхность после плохого инструмента для нарезания резьбы). Что касается пластиковых деталей, то момент затяжки при применении нитей требуется не такой, как при применении льна. Сантехническая нить может применяться для всех деталей.

Фум-лента

Фум-лента

ёВ качестве уплотнителя для труб фум-лента не вызывает доверия. Но ленту вполне можно использовать на дачном участке, в огороде, так как нет ничего страшного в том, что что-то будет подтекать.

Основные преимущества муфты Гебо

Наибольшую популярность в безрезьбовых соединениях за последнее время получил одноразовый Gebo-фитинг. Он может быть одно- и двусторонним. В односторонней муфте одна половинка снабжена резьбой, а другая имеет элемент, воспринимающий сжимающие усилия. Этот вариант вполне приемлем, например, при необходимости подсоединения гибкого металлотканевого рукава.

Муфта с двухсторонним исполнением оснащается компрессионными элементами, выполненными в форме колец. Таким образом, данный вид соединения можно применять и в качестве стыкующего элемента, и в качестве переходника.

В состав Gebo-муфты входят:

  1. Литой корпус.
  2. Уплотнительный элемент.
  3. Зажим.
  4. Затягивающее кольцо.
  5. Гайка.

По простоте монтажа муфта Гебо не имеет себе равных: используя её, со стыковкой труб может справится любой пользователь. Фитинги Gebo отлично подходят для монтажа любых видов металлических труб, а также труб из пластика или полиэтилена. Тупиковое соединение труб без сварки, в котором применена муфта Gebo, обычно предусматривают во внешних водопроводах, подверженных замерзанию, коррозии или механическим повреждениям, сопровождающихся потерей прокачиваемой среды .

Имеется мнение, что описываемые узлы нельзя применять в отопительных системах. Критерием служат предельно допускаемые параметры: температура теплоносителя не должна превышать 80°С при давлении не более1 МПа. Если эти условия соблюдены, то муфты Гебо можно использовать в устройствах индивидуального отопления, и – тем более – газоснабжения, где давление практически не превышает 0,35…0,4 МПа.

Работоспособность данных соединений достигает 10 лет, даже в условиях динамических нагрузок и небольшой (до 30) несоосности.

Полезный совет

Если у вас нет доступа к сварке или нужно обеспечить небольшое количество соединений.

Особенно, это актуально при ремонте и подключению к старым стоякам, где использование сварки и нарезание резьбы может быть не рентабельно и снижать надежность.

При подключении пластиковой канализационной трубы к чугунной, самый сложный этап работы – это демонтаж.

Здесь нужно проявлять, максимум, аккуратности и запастиcь терпением. Остальная часть работы трудностей не вызывает, и выполняется при помощи резиновой манжеты необходимого диаметра.

Посмотрите видеоролик, в котором наглядно демонстрируется соединение труб без сварки и резьбы.

Общие сведения

Основные достоинства резьбового соединения

  • Применимо к любым материалам, кроме мягкого пластика
  • Резьбу можно сделать своими руками
  • Простой и легкий монтаж
  • Достойное качество соединения
  • Легко демонтировать
  • Допускается модификация

Трубы периодически подтекают, засоряются, когда магистраль монолитная, произвести замену поврежденного отрезка очень сложно и долго. Когда используется резьбовое соединение, ремонт протекает гораздо проще и быстрее.

Слабые места резьбового соединения

  • Герметизация не такая надежная, как при монолитном соединении
  • Резьба имеет свойство ослабевать со временем
  • Требуется регулярный осмотр и обслуживание

Один из важных недостатков это ослабевание резьбы. Любая магистраль при транспортировке жидкости имеет вибрацию, именно из-за этого происходит расшатывание соединения и появляется протечка.

Существуют методы купирования данного недостатка. Не все системы нуждаются в демонтаже и модификации. Например, трубная магистраль теплого пола, скрыта, и обслуживать трубопровод не представляется возможным.

С какой силой затягивать

Насколько мне известно, в ГОСТ-ах не прописан момент затяжки трубной резьбы в Нм. Поэтому тут можно ориентироваться на документацию производителя сантехнических деталей. Вот указания одного из производителей латунных резьбовых фитингов:

В наших реалиях попадается много некачественных деталей, которые могут давать трещину даже от незначительных напряжений. Поэтому самым лучшим выходом будет использование качественных фитингов.

Однако далеко не всегда получается работать с надежными деталями, поэтому сомнительные узлы лучше затягивать чуть сильнее, чем голой рукой. Хорошо собранное соединение на льне будет держать давление, даже если сделать затяжку от руки. Тут главная проблема в том, чтобы узел не раскрутился в будущем от механического воздействия. Поэтому в тех узлах, где теоритически не исключено раскручивание, следует использовать контргаки. Контргайкой можно хорошо затянуть узел, при этом на внутреннюю резьбу детали не будет воздействовать напряжение изнутри.

На «глазок» оптимальным можно считать затяг чуть сильнее, чем если бы детали затягивались голыми руками. А вообще нужно учиться чувствовать материал…

После закручивания, вылезшая паста удаляется пальцем. Получается аккуратное соединение, без торчащих во все стороны льняных волокон. Вот и вся наука!

В заключение хочется сказать: на самом деле работать льном довольно просто, нужна лишь небольшая практика и терпение. Ну и не бояться ошибок — а кто их не совершает?!

Оцените публикацию:

Currently 0.00

Оценка: 0.0 (0 голосов)

В каких случаях используется?

При сборке трубопроводов различного назначения нередко применяется стыковка на резьбу. Для выполнения стыка необходимо наличие резьбы на наружной поверхности торца трубы и внутренней на стыкуемой детали.

Этот тип стыковки используется для выполнения следующих работ:

  • соединение двух труб, для выполнения этого стыка устанавливается муфта соединительная, имеющая с двух сторон внутреннюю резьбу;
  • стыковка двух элементов разного диаметра, для этого потребуется специальная переходная муфта;
  • выполнение поворота трубопровода, в этом случае используется фитинг в виде уголка;
  • разветвление трубопровода, для присоединения дополнительной ветки применяется тройник или крестовина;
  • создание тупиковой ветки, при необходимости на трубу устанавливается заглушка;
  • присоединение различных приборов при помощи переходного штуцера с резьбой.

Какими бывают?

Какие виды резьбовых соединений существуют? Как и при использовании безрезьбовых стыков, различают два вида:

  • Разъёмные. Этот вариант используется в большинстве случаев.
  • Неразъёмные. При использовании этого способа наряду с закручиванием резьбы используется сварка, благодаря чему, раскручивание резьбы исключается. Такой вариант применяется в том случае, если необходимо обеспечить дополнительную надежность соединения.

Разъёмные резьбовые соединения бывают двух видов:

  • сгон;
  • резьба двунаправленная.

Первый вариант используется при необходимости соединить две статично закреплённые трубы, на одной из которых резьбовой участок длинный, а на второй – короткий. Выполняется соединение так:

  • на длинный участок резьбы накручивается контргайка и муфта;
  • муфта сгоняется на короткий участок резьбы, муфту нужно довернуть до конца;
  • муфту нужно закрепить при помощи контргайки.

Применение двунаправленной муфты необходимо в том случае, если соединяются трубы с разным направлением резьбы.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

  • прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
  • подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

  • лён (паклю);
  • асбест;
  • ФУМ ленту;
  • натуральную олифу;
  • белила;
  • сурик;
  • графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Выводы и полезное видео по теме

Автор рассказывает о нюансах и проблемах, возникающих при стыковке труб во время монтажа канализации:

Способом решения своей проблемы делится автор этого видеоматериала:

Правильно соединять трубы очень важно. Сочленение всегда было самым слабым местом трубопровода

Если оно выполнено с ошибками, то, как следствие, обязательно возникнут протечки, засоры, а иногда и разрывы труб. Поэтому прежде чем приступать к самостоятельному монтажу сантехнической коммуникации, нужно изучить все существующие способы соединения. Если дело покажется сложным, всегда можно обратиться к профессионалам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
