Как выполнить установку каркасных домов своими руками: поэтапные фотографии – Обзор

Каркасные стены

Практикуется два основных метода возведения стен каркасного дома:

• Сборка и установка отдельного каркаса каждой стены.
• Последовательная сборка каркаса стен «по месту».

Принципиальная разница лишь в том, что для подъёма готовых каркасов стен потребуются помощники, а последовательная сборка позволяет возвести дом вообще в одиночку.

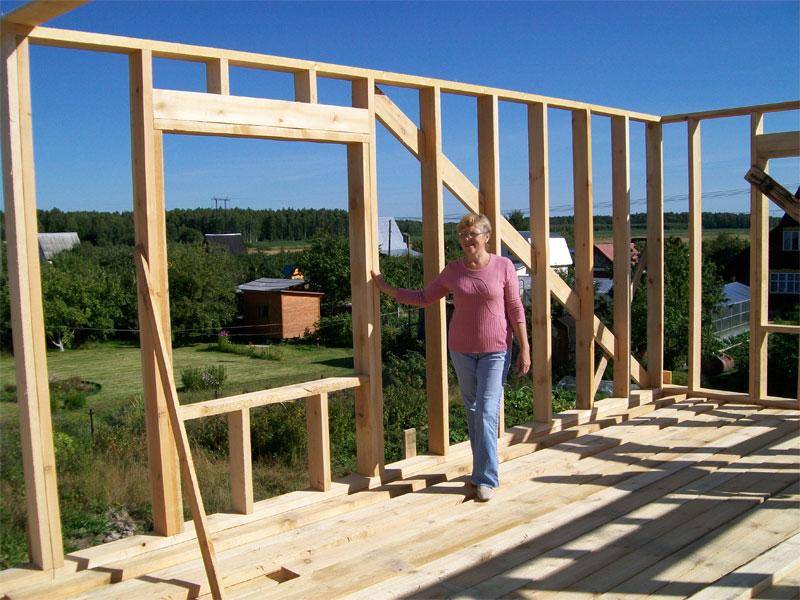

Сборка каркасов стен «по месту»

Следующим этапом строительства каркасного дома будет возведение стен. Крепятся они на гвозди и монтажные уголки из металла. Установка каркасных стен проходит в три этапа:

• собирают стены с проёмами для окон и дверей;
• устанавливают и крепят стены вертикально;
• обвязывают вверху и укрепляют конструкцию.

Для этого продумываем план действий, проведения работ. В проектной документации уточняем количество необходимых строительных материалов (деревянных брусков, теплоизоляции, крепежей).

Делаем разметку площадки, определяем места расположения оконных и дверных проёмов. Тщательно выверяем углы каркасного дома. Несоблюдение этих требований приведёт к появлению перекосов и щелей.

Шаг установки и сечение стоек

Всего имеются четыре момента, от которых можно отталкиваться при расчете шага стоек:

• несущая способность каркаса;
• ширина матов утеплителя;
• размеры листов OSB для стен с наружной стороны;
• размеры ГКЛ, либо ГВЛ для стен с внутренней стороны.

Кроме того, важно правильно учесть вес, который будет приходиться на каждую стойку, ведь на них будет держаться потолок, крыша. В связи с этими условиями шаг обычно берут равным 600 мм

Таким образом, вертикальные стойки устанавливаем с шагом, который соответствует ширине материалов для ограждающих конструкций. Сначала проводим монтаж угловых стоек, их положение фиксируют при помощи временных укосин, после они заменятся на постоянные.

Укосы или раскосы

Укосы укрепляют конструкцию каркасного дома. Потому как остальные элементы строения находятся под прямым углом друг к другу или перпендикулярно, а укосы – под углом 45 градусов. Ранее использовали только внешние деревянные укосы, сегодня вариантов больше:

• Укосина из дерева – врезается в нижнюю и верхнюю обвязки, под углом 45 – 60 градусов проходит через вертикально расположенные стойки;
• Растяжки из металла. Различает их с деревянным укосом то, что монтировать конструкцию необходимо крест-накрест.

Углы каркасного дома

Грамотно собранные углы каркасного дома придают всей конструкции жесткость. Углы могут быть внешними и внутренними. Среди внешних чаще всего используются:

1. Угол американского типа. Основной смысл – установить в уже готовый угол дополнительную стойку.
2. Закрытый угол – это ниша, заполняемая утеплителем. Тоже ставится дополнительная стойка, усиливающая угловое соединение. Утепляют соединение вместе снаружи, так как изнутри к нему не подобраться.
3. Скандинавский угол. Наиболее теплый, из отмеченных ранее. Назван он так, потому что распространён в скандинавских странах. Конструкция сохраняет жесткость, и в то же время угол выходит теплым, без мостиков холода. Утепляется с наружной стороны.

Особенность устройства внутренних углов – образование дополнительных плоскостей для монтажа внутренней облицовки каркасного дома. Для придания дополнительной жесткости внутренние углы формируют за счет дополнительных стоек так, что исключаются мостики холода. Из трех – четырех брусков создается ниша, которая целиком заполняется утеплителем.

Сборка каркасов, подъём стен

Собирают стены на уже готовом полу каркасного дома для удобства и скорости. Для каркасов стен используются доски одинаковой ширины. Преимущества такой сборки очевидны: комфорт работ и простота контроля параметров:

1. Выбираем положение стены по черновому полу.
2. Размечаем и режем доски в размер.
3. Собираем каркас, делаем оконные и дверные проёмы.
4. Усиливаем перемычки укосинами.
5. Закрепляем на каркасе ветрозащитную плёнку.
6. Набиваем контробрешётку, для вентиляции фасада.
7. Обшиваем каркас влагостойкой фанерой или листами ДСП.
8. Поднимаем стену и фиксируем вертикально временными распорками.
9. По очереди собираем и устанавливаем остальные стены.

Небольшие стены реально собрать полностью, вместе с утеплителем. Но при значительных размерах стены, её подъём осуществляется сразу после сборки каркаса. Затем выполняют обшивку и утепление.

Таким образом стены каркасного дома готовы к размещению теплоизоляционного материала, и внутренней обшивке конструкции в целом.

Строительство каркасного дома: шаг за шагом

Прежде чем приступать к строительству, следует упомянуть, что каркасная технология условно делится на североамериканский и скандинавский виды. На некоторых этапах работ эти виды каркасников являются почти идентичными, а на некоторых требуют отдельного внимания.

Финский дом собирается на основе каркаса из бруса. Стены обшиваются внутри и снаружи финишными или черновыми отделочными материалами. Стена заполняется минеральными утеплителями.

Итак, можно приступать к строительству каркасного дома шаг за шагом.

Проектные работы

В первую очередь, следует потратить время на составление подробного проекта будущего жилища

Важно обсудить с каждым из домочадцев элементы дома, необходимые для удобства и комфорта. Также необходимо составить проект расположения строения на вашем участке

Проектные работы можно условно поделить на несколько этапов:

Выбор участка застройки.
Выбор назначения будущего дома и предварительный расчет габаритов. Необходимо определиться, будет ли это дачный дом или место постоянного проживания. Необходимо рассчитать примерные финансовые возможности. В случае строительства жилого дома своими руками его стоимость под ключ составит от 15000 руб. за 1 квадратный метр (в зависимости от технологии, количества этажей и вариантов отделки).
Выбор проекта для строительства. Очень много проектов каркасных домов можно найти в интернете. На большинстве сайтов застройщиков также указана стоимость возведения проекта под ключ. Если вас устраивает указанная стоимость и проект в целом, то вы сможете брать его на вооружение. Не рекомендуем самостоятельно перекраивать проект без знаний в строительном деле

Важно понимать, что для возведения большого дома потребуется не только проект фасада и планировки здания. До начала строительства необходимо иметь набор чертежей по каждому элементу здания и коммуникациям

Важно иметь проект инженерных систем дома, потому что большинство их элементов закладывается внутрь стен, пола и потолка еще на этапе возведения стен.
Составление сметы необходимых материалов и поиск поставщиков. Для непрерывных работ на участке потребуется стабильная поставка материалов. Лучше заключить необходимые договора поставки еще до начала работ. Это позволит вам избежать многих проблем.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.17%

Дом из кирпича
17.99%

Бревенчатый дом
13.98%

Дом из газобетонных блоков
18.02%

Дом по канадской технологии
11.36%

Дом из оцилиндрованного бревна
3.59%

Монолитный дом
3.93%

Дом из пеноблоков
3.64%

Дом из сип-панелей
3.33%

Проголосовало: 3513

Кроме работ с проектом и закупкой материалов, рекомендуем провести геологическое обследование грунтов. Это необходимо для правильного выбора типа фундамента

Важно также решить проблемы с канализацией и водоснабжением. Обустройство септика часто производят до начала прочих работ

Водоснабжение частного дома зачастую решают при помощи скважины, для этого также необходимо обследование участка специалистами. Возможно, придется сместить расположение дома.

Итак, у вас в руках есть проект и четкий чертеж всех элементов вашего дома. Размечена планировка обустройства вашего участка. Были решены проблемы с поставкой материалов. Можете считать себя готовым к началу работ на участке.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже.

Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно

Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием

Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются.

Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

Ручная циркулярная пила;

Дрель-шуруповерт;

Углошлифовальная машина (болгарка);

Электрический рубанок;

Лобзик;

Лазерный уровень;

• Молоток;
• Ножовка;
• Топор;
• Струбцина 2-3 шт.;
• Степлер;
• Уголок;
• Рулетка;
• Пачку строительных карандашей;
• Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Столбчатый фундамент

Фундамент

1. Для того чтобы построить небольшой домик для одной средней семьи на столбчатом фундаменте, для основания надо приобрести около 120–150 столбиков.
2. С помощью обычного бура надо проделать в грунте углубления диаметром 20 см и глубиной около метра. Расстояние между отверстиями — около 80 см.
3. Потом в отверстия вставляются асбоцементные трубы (столбики). Оставшееся рядом с трубами пространство надо утрамбовать, наполнив щебнем и песком.
4. Через воронку в отверстия столбиков надо залить раствор цемента.

Установив такой фундамент, не надо даже ждать, пока застынет раствор, чтобы продолжить работу.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Разновидности фундамента

Технология строительства такого дома достаточно проста, но она несколько отличается от других разновидностей. Если у вас уже готов проект и согласован с соответствующими органами, то пора приступать к первому этапу строительства.

Столбчатый фундамент

Данный тип основания наиболее привлекателен в плане стоимости, и для каркасного дома он вполне подходит. Фундамент представляет собой столбики, выполненные из готовых блоков, на которые собственно и будет ставиться будущее жилье.

Предварительно под будущие столбы нужно сделать углубления согласно чертежу, выровнять грунт и устроить песчаную подушку. Песок нужно разровнять, пролить водой и утрамбовать. После этого установить на цементный раствор сами блоки, а сверху постелить слой рубероида.

Свайный фундамент

Свайный фундамент не рекомендуется для строительства на территории с активным движением тектонических пластов. Кроме того, его вряд ли получится обустроить своими силами, поскольку здесь потребуется специальная техника.

И свайный фундамент, и столбчатый впоследствии потребуют устройства забирки. Забирка устраивается между столбами или сваями с тем, чтобы защитить подпольное пространство от холода и воды. Она может выполняться из досок или путем кирпичной кладки.

Ленточный монолитный фундамент

Ленточный фундамент  – это неразрывная монолитная конструкция, которая выполняется под всеми несущими стенами здания. Для его создания потребуется большее количество материала, чем для свайного фундамента, но его преимущество заключается в том, что даже на слабых грунтах такая конструкция не будет давать значительную усадку благодаря арматурному каркасу, который устанавливается в тело фундамента. Кроме этого, у владельца будет возможность в будущем соорудить подвал.

Технологии каркасного домостроения в видео-уроках и обзорах

Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

Особенности каркасно-щитового строительства

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.

В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.

Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

Сборка каркасно-рамочного дома в видео-уроке

Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.

Ниже детально показана сборка стен с ригелем по финской технологии.

А еще есть скандинавский метод возведения каркаса дома.

Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.

Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.

Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.

Что такое фахверк: обзор в видео

Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.

Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.

Жесткость каркаса – советы мастера в видео

Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.

Крыша дома – устройство и монтаж кровли

Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.

Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.

У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.
