Реечные конструкции
Очень трудно произвести монтаж наливного пола и при этом не использовать маяки. Они должны быть подготовлены до начала работ, чтобы в последующем не возникало никаких трудностей и отвлечений. Выделяют следующие типы реечных конструкций:
- Из растворов. Находят применение при тонком слое наливного пола. В пол ввинчиваются саморезы на определенном уровне, к верхней части которых привязывается шнур. Под данным шнуром производиться укладка раствора таким образом, чтобы он после высыхания сформировал направляющую. Она будет способствовать качественному регулированию толщины.
- Деревянные. Самый старый способ выполнения маяков из брусков, сечением около 2.5 см. Чтобы отрегулировать высоту, достаточно под бруски подложить клинья определенного размера. При повышенной влажности они изменяют свои размеры и параметры, что относят к серьезному недостатку.
- Из стальных труб. Используются в помещениях, имеющих достаточные площади. К тому же тут предусмотрена и достаточная толщина наливного пола – как минимум 4-5 см. Сечение труб может быть различным, не только круглым, но и квадратным. Даже под давлением они способны сохранить свой первозданный вид.
- Металлические. Это стандартные профили из металла. Область применения – компактные комнаты. В данны профиль ввинчиваются саморезы, используемые в качестве регулировки высоты и толщины слоя стяжки, который не превышает 2.5-3 см. при большей нагрузке на профиль, конструкция может деформироваться. Результат получится не совсем приятный.
- Растворная горка. Количество будет зависеть от обстоятельств и предъявляемых требований. Больше подходят в качестве ориентира при сухой укладке. Раствор распределяется по поверхности до уровня горок при помощи правила.
Схема установки реечных маяков
Монтаж маяков
Специфика всех последующих работ напрямую зависит от выбранного вида направляющих. Однако, в любом случае пригодятся дюбеля либо саморезы, нитка или проволока и двухметровое правило-уровень.
Установка маяков из профилей

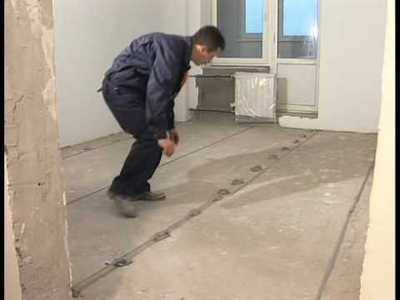

Пример использования профилей в качестве направляющих
По линиям разметки на бетонном полу делают отверстия и вкручивают саморезы. Шаг крепежа равняется 40 см. Длина самореза должна быть такова, чтобы он, вкрученный наполовину, помогал регулировать уровень маяков с учётом толщины будущей стяжки.
На саморезы кладут профили вверх основанием. Потом от стены к стене натягивают нить на уровне планируемой стяжки. По этим ориентирам маяки нужно выставить в одну плоскость при помощи саморезов и проверить горизонтальность уровня правилом. После маяки закрепляются раствором для стяжки (в местах фиксации, а потом и по всей длине).
Один из способов монтажа металлических профилей продемонстрирован на видео:
Установка маяков из брусьев
Процесс практически идентичен предыдущему. Единственное отличие – брусья до начала работ вымачиваются в воде. В противном случае существует вероятность их негативного влияния на раствор и качество самой стяжки.
Установка маяков из труб
Трубы к полу крепятся при помощи смеси для стяжки. Её выкладывают небольшими порциями на линии разметки основания с интервалом в 40-50 см. После, на состав укладывают трубы и слегка вдавливают их в раствор.
На уровне отметок между противоположными стенами натягивают нить, обозначая высоту стяжки, и выставляют маячки в одну плоскость. Для этого нужно вдавить трубу либо подложить смесь. Правилом проверяется горизонтальность выкладки, а потом трубы обкладываются раствором.

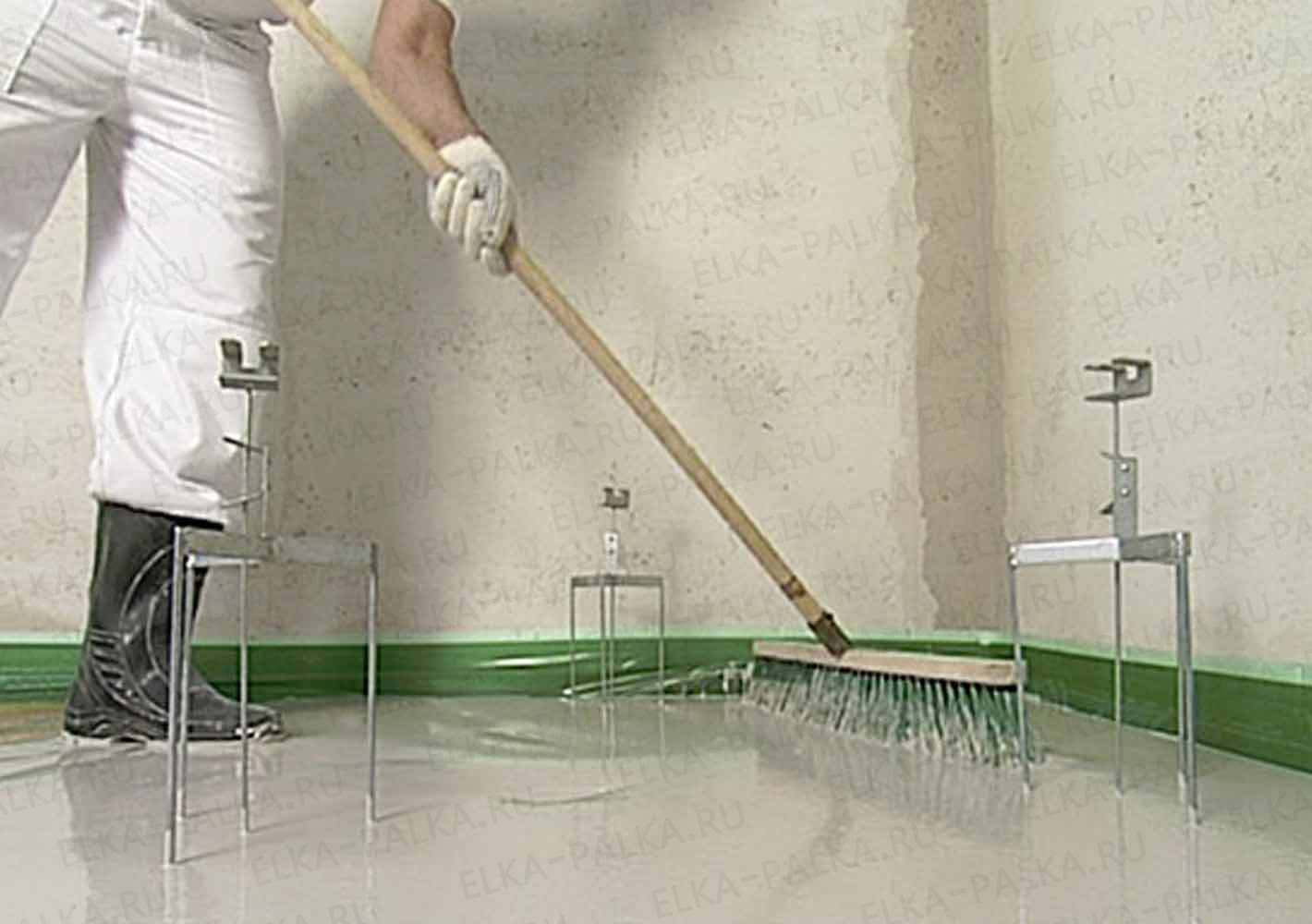

Установка реперов
Высоту реперов регулируют с помощью центрального стержня
Маяки на треногах располагают на полу в шахматном порядке на расстояние, не превышающее 1 м. Их высоту регулируют с помощью центрального стержня. Для ориентира, как и в предыдущих случаях, натягивают нити.
Установка маяков-саморезов
Способ практически идентичен тому, что приведён выше. В процессе используют штыри или саморезы. Их монтаж можно увидеть на видео:
Формирование маяков из раствора
Нитку либо проволоку натягивают в несколько рядов между противоположными стенами параллельно разметке на полу (для ориентира). Готовую смесь выкладывают вдоль образовавшихся линий. Получается своеобразная стенка, как на фото:
Пример направляющих из смеси для стяжки, уложенной при помощи натянутых нитей
Её выравнивают рейкой либо правилом до необходимого уровня, двигая инструментом перпендикулярно ориентирам, не касаясь проволоки. Потом проверяют горизонтальность и дожидаются высыхания (как правило, 2-3 дня).
Реперы
Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.
Репер
Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.
Репер считается оригинальным и профессиональным маяком, который используется под наливной пол
Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.
Из чего и как устанавливаются маяки
Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.
Рассмотрим самые распространенные методики:
Деревянные лаги
Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.
Деревянные лаги – тоже своеобразные маяки
Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.
Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.
Деревянные маяки для устройства стяжки
Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.
- Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
- Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
- В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.
Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.
Использование металлических профилей
На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.
Какие металлические профили могут для этого применяться:
Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.

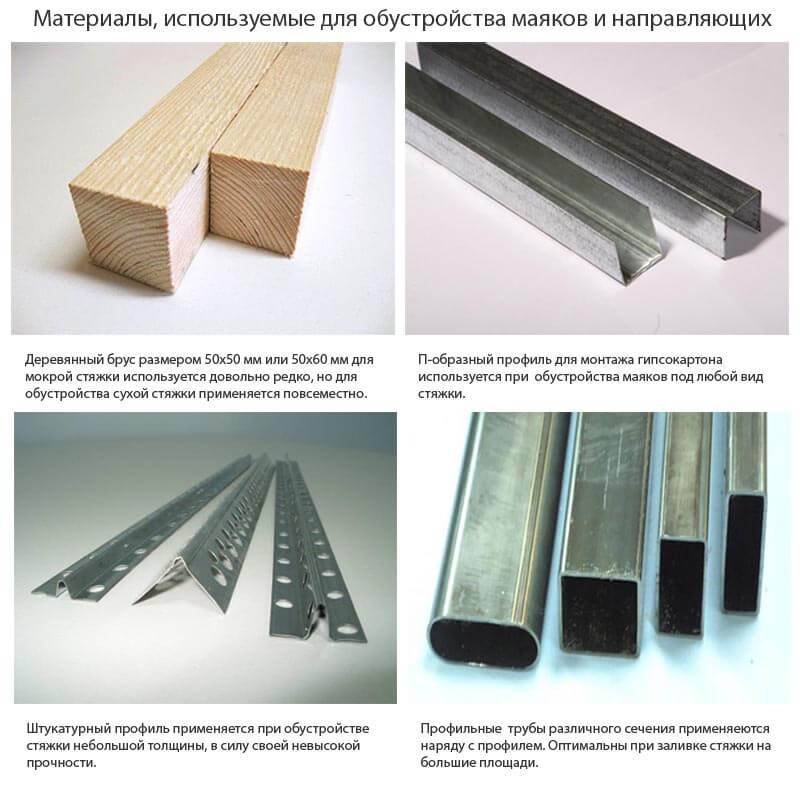

Используемые для установки маяков металлические профили

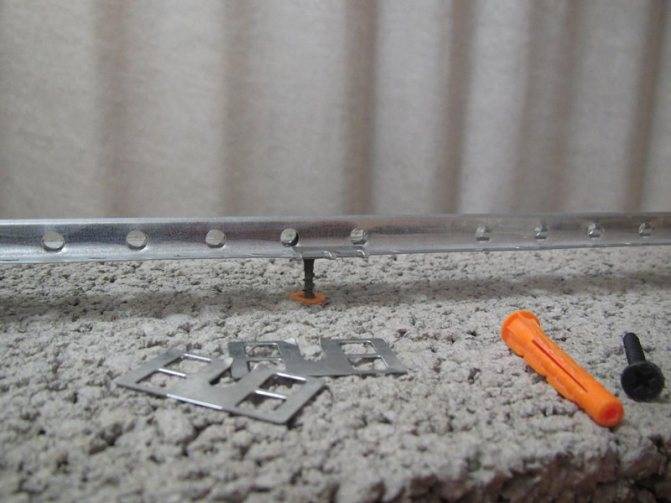

При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.
Для тонких стяжек подойдут штукатурные профили
При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.
В технических помещениях, например, в гараже, можно использовать трубы
Нулевой уровень наливного пола
От того, насколько тщательно будет выполнен именно этот этап работы, во многом будет зависеть конечный результат. Также будет зависеть и то, какой объем стяжки потребуется залить. Кроме всего прочего, это влияет и на выбор технологии, будет использоваться наливной пол, сухая стяжка, полусухая или мокрая.
Для вычисления нулевого уровня будущего наливного пола, используется лазерный уровень или водяной. Суть всех действий сводится к тому, чтобы определить какой перепад пола по уровню. Например, в одном углу от уровня может быть перепад до двух сантиметров. Если говорить за традиционную стяжку, то минимум, который допускается, равен 3 сантиметрам. Что касается наливного пола, то стяжка имеет толщину от одного сантиметра.
Маяки для наливных оснований из шурупов
Это один из простых вариантов маяков, который делается из подручных материалов. Во время ремонта, а тем более – капитального, в помещении в любом случае найдется несколько шурупов, из которых и изготавливаются маяки. Обычно достаточно просто вкрутить их в основание, а между ними натянуть до нужного уровня леску.
Шурупы вкручены в основание
Первый маяк устанавливается на расстоянии 25-30 см от стены. В полу требуется высверлить неглубокие отверстия нужного диаметра, в которые вставляются дюбеля. Расстояния между отверстиями в одном ряду, да и между шурупами в соседних рядах должно быть небольшим – около 0,5 м. Заменить профессиональный дюбель можно чопиком из пробки или дерева. В него вкручиваются саморезы на определенную высоту. Далее, уже зная, какой уровень должен быть у готового пола, между шурупами протягивается тонкая леса. В целом, подойдет любой материал, но только тот, который не будет сильно растягиваться.
Желательно помнить, что такой тип конструкций используется чаще всего для бетонных оснований. Для деревянной основы он не очень пригоден – велик риск повредить уложенную ранее гидроизоляцию.
План-схема размещения системы маяков из саморезов
Нулевой уровень наливного пола
От того, насколько тщательно будет выполнен именно этот этап работы, во многом будет зависеть конечный результат. Также будет зависеть и то, какой объем стяжки потребуется залить. Кроме всего прочего, это влияет и на выбор технологии, будет использоваться наливной пол, сухая стяжка, полусухая или мокрая.
Для вычисления нулевого уровня будущего наливного пола, используется лазерный уровень или водяной. Суть всех действий сводится к тому, чтобы определить какой перепад пола по уровню. Например, в одном углу от уровня может быть перепад до двух сантиметров. Если говорить за традиционную стяжку, то минимум, который допускается, равен 3 сантиметрам. Что касается наливного пола, то стяжка имеет толщину от одного сантиметра.

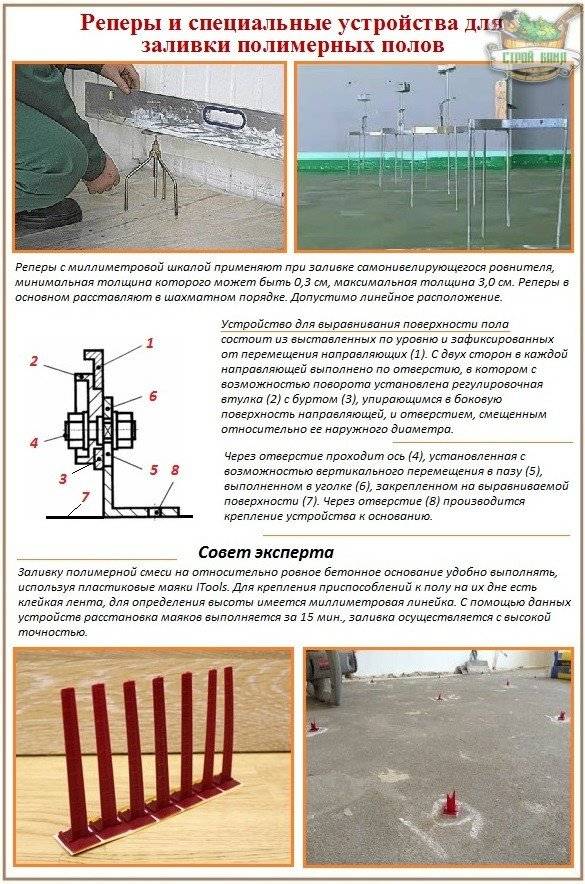

Реперы для наливных полов
Считается, что самостоятельно нивелирующийся полимерный ровнитель не требует предварительного устройства маяков. Однако мастера не всегда полагаются на его прославленные способности. Для контроля они пользуются профессиональными устройствами, предоставляющими возможность выдержать горизонталь с точностью до долей миллиметра.

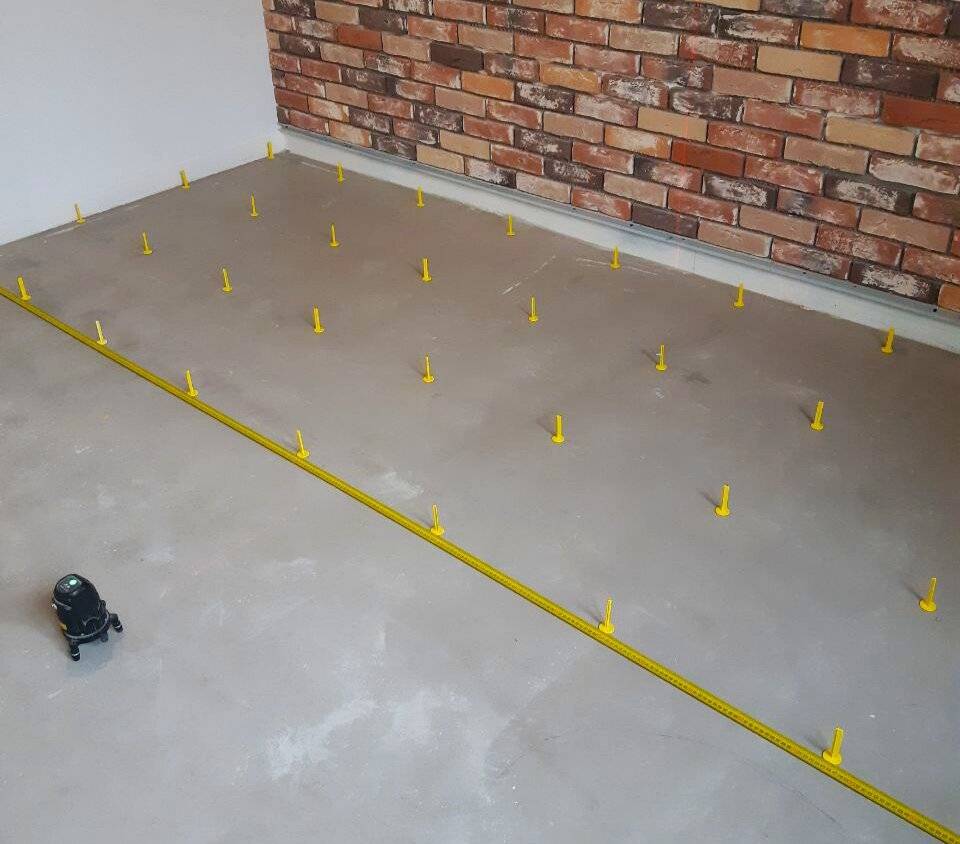

Миниатюрные пластиковые приспособления или металлические реперы с миллиметровой шкалой крепятся к бетонному основанию саморезами. Согласно их показаниям добавляется ровнитель или удаляются излишки пластиной или уголком с длинной рукояткой. После заливки ровнителя данные вспомогательные устройства удаляют.
Установка маяков
Для примера возьмем обычную ванную в новостройке, в квартире уже залили обычную стяжку (разумеется, плохо), осталось лишь подготовить пол здесь.Замеры показали, что максимальный перепад уровней составляет 1,5 см, и это замечательный для нынешних косоруких строителей результат, да и для прошлых тоже.
Вчера ради прикола я решил промерять пол в своей съемной хрущевке и был просто поражен — на трех метрах длины четыре сантиметра перепад!
Но не будем о плохом, в нашей ванной бессмысленно применять стандартную стяжку, тут нужна как раз наливайка. Предварительно я черновой пол хорошенько почистил (не забудьте и вы об этом!), прошелся по просьбе заказчика по нему Водостопом и решил из него же и сделать маяки, ведь он очень прочен.
Помещение у нас маленькое, двух маяков, разумеется, хватит. Выставляем под них саморезы так, что бы между каждой парой умещался двухметровый уровень (то есть расстояния больше 2м между каждой парой быть не должно). Бурим в полу 3 отверстия под дюбели. Почему три, а не четыре? Потому что в качестве четвертого будет выступать уже имеющаяся плоскость пола в коридоре.
Загоняем дюбели в дырки, и теперь мы должны выставить первый саморез. Это делается с помощью уровня – один его конец кладется на готовую плоскость, а второй – на саморез, который вкручивается/выкручивается до тех пор, пока уровень не покажет идеал. Таким же образом выставляются остальные саморезы. С применением лазерного уровня это вообще делается в два счета. После установки всех саморезов выметаем с пола всю пыль, обильно грунтуем поверхность и даем ей полностью высохнуть.
Как только это произойдет, можно начинать «маячить». Для начала хочу порекомендовать смазать плоские грани правил маслом или мылом, чтобы они потом легко отошли от маяков, а не отрывались вместе с ними. Замешиваем немного раствора, того же Глимса в нашем случае, и выкладываем из него от одного самореза до другого «дорожку».
Сделав это, берем правило (если ширина помещения меньше длины правила, его нужно обрезать болгаркой или ножовкой по металлу) и аккуратно ставим плоским ребром на шляпки наших саморезов. Лишний раствор выдавится, собираем его шпателем и докладываем, если нужно, туда, где его не хватает. Главное – придерживаем при этом само правило, а то упадет.
Изготовление маяков из раствора
Правило опирается на саморезы
Оно, конечно, вообще будет стоять на честном слове, поэтому рядом с ним лучше даже не дышать и ходить строго на цыпочках. В итоге у нас получится вот такая вот «прокладка» между полом и правилом, это и будет являться маяком.
Готовый маяк
Обратите внимание на кривизну пола. Те же действия проводим и для второго маяка
На следующие сутки, когда смесь окончательно схватится, снимаем правила; тут проблем возникнуть не должно. Видим следующую картину:
Те же действия проводим и для второго маяка. На следующие сутки, когда смесь окончательно схватится, снимаем правила; тут проблем возникнуть не должно. Видим следующую картину:
Не айс, но идеальная форма и не требуется. Плоскость есть – и отлично. Можно идти замешивать раствор для заливки. Кстати, саморезы лучше будет не выкрутить, а наоборот — вкрутить, чтобы раствор потом не заливался в отверстия, а то мало ли что.
Зачем нужны маяки
Маяки нужны для ориентирования и привязки в пространстве к определенным базовым точкам. Причем, это в одинаковой мере касается и мореплавания и строительства. Очевидно, что финишная отделка пола должна базироваться на ровной поверхности, для этого обустраивается стяжка, которая может быть сухого или мокрого типа.
Сухая стяжка ограничивается отсыпкой какого либо сыпучего материала, который хорошо заполняет пустоты, нивелирует неровности, в достаточной мере уплотняется и сохраняет форму. Мокрая стяжка пола в бане предусматривает использование вяжущих растворов на водной основе.
Естественно, что во время проведения таких работ необходимо наличия видимого ориентира, который будет задавать контрольные точки плоскости. Для этой цели давно применяются маяки для пола — одиночные элементы, имеющие достаточную жесткость для сохранения контрольных параметров под нагрузкой, устанавливаемые на всей плоскости пола в помещении на строго определенном расстоянии друг от друга, по той или иной общепринятой схеме.
Виды маяков
В целом, в строительной практике оформилось и закрепилось два основных вида таких элементов:
- Реечные — в виде длинных жестких элементов, изготавливаемых из различных материалов, которые служат для отработки плоскости пола при заливке мокрой стяжки на основе товарного бетона или песчано-цементного раствора или засыпке сухой теплоизоляционной стяжки на основе керамзита, зольного шлака или перлита.
- Реперные, которые представляют собой вертикально ориентированные элементы на устойчивом основании в виде треноги и которые, основное свое предназначение нашли при осуществлении визуального контроля плоскости и толщины основания при обустройстве наливных полов.
Конструкционные материалы, применяемые при изготовлении маяков
Основными материалами, из которых на сегодняшний день изготавливаются такие элементы, являются:
Древесина. Она используется в виде калиброванной рейки, сечением 30×30 мм, которая перед использованием вощиться или обрабатывается парафином, для предотвращения впитывания влаги из рабочего раствора и, как следствие изменения номинальных геометрических размеров. В некоторых случаях процедуру вощения можно заменить на простое вымачивание в воде до полного насыщения массива древесины влагой. Деревянные маяки для стяжки пола относятся к классу извлекаемых. То есть, по окончании процесса и приобретения поверхностью первоначальной прочности их необходимо извлекать, а посадочные места заделывать ремонтным составом. Высота закладки такого маяка регулируется с помощью клиновидных подкладок или посредством саморезов достаточной длины;
Металлические анодированные профили. Удобный в обращении элемент, глубина закладки которого регулируется крепежными метизами
Стоит обратить внимание, что такие конструкции пришли в такую практику, как выставление маяков для стяжки пола от штукатуров. Поэтому максимальная толщина финишной стяжки не должна превышать 35 мм, во избежание проявлений деформации
Предварительно оценить устойчивость элемента к деформациям можно, взяв профиль за его конец и поднять его до принятия горизонтального положения. Чем выше стрела прогиба изделия под собственным весом, тем меньшую нагрузку он способен удерживать без деформаций;
Для помещений большей площади, и там где толщина стяжки объективно выше — стоит применять закладные элементы из металлической трубы, в том числе профильной. Помимо контрольной функции, такие изделия будут способствовать, в некоторой степени армированию массива, придания ему дополнительной механической прочности и устойчивости;
Самыми бюджетными вариантами являются маяки для выравнивания пола непосредственно из раствора. Из умеренно густого раствора оформляются пятаки, в которые устанавливаются саморезы, по головкам которых натягивается контрольная струна из отожженной сталистой проволоки. Второй вариант обходится даже без шнурка и саморезов. На определенном расстоянии друг от друга, как правило не более, чем на 800 — 1000 мм, оформляются горки из раствора, вершины которых правятся правилом под базу. В последующем, укладка стяжки также выполняется правилом, в той же последовательности и в том же направлении, как и подготовка горок. Справедливости ради стоит сказать, что последний способ, которым организуется стяжка пола в бане своими руками требует определенного опыта, навыков и сноровки.
Что такое маяки?
Маяки – это специальные или изготовленные вручную приспособления, которые устанавливаются на черновое основание и используются для того, чтобы заливаемая смесь, будь то стяжка или наливные полы, была залита максимально ровно
Особенно важно использование маяков на больших площадях, когда крайне сложно «на глаз» определить, насколько ровно залит пол
Что такое наливные полы
Так, маяки устанавливаются строго по определенному уровню таким образом, чтобы их верхняя граница находилась в одной горизонтали. Ширина между ними может быть различной, но желательно выдержать ее примерно в 1-1,5 м, то есть на ширину правила. Когда смесь залита между двумя соседними маяками, на них опирается правило и проводится по ним, позволяя удалить/разровнять излишки смеси и сделать поверхность покрытия в этой части помещения идеально ровной.
Стяжка пола по маякам
Маяки могут использоваться как при заливке стяжки (в обязательном порядке), так и при создании наливных полов. Притом в последнем случае некоторые мастера считают, что использовать эти приспособления не нужно. Однако они ошибаются – маяки можно не использовать только в случае почти идеально ровного чернового основания, то есть для выравнивания незначительных перепадов и только на небольших площадях.
Маяки для пола
На данный момент наливные полы довольно часто используются при обустройстве домов и офисов, хотя ранее они применялись только для производственных помещений. Это обусловлено их свойствами – высокой устойчивостью к различным видам нагрузок. В домах же они стали использоваться не только из-за этого, а также благодаря тому, что позволяют создать идеально ровный и устойчивый к воздействию воды пол.
Основные виды наливных составов для полов
Наливные полы 3D
Маяки для наливных полов рекомендуется использовать на больших площадях. Именно на больших пространствах смесь не может разлиться ровным слоем без посторонней помощи, и вряд ли без маяков получится сделать аккуратное основание.
Что такое строительные маяки
Прежде чем искать по строительным магазинам ценники с названием «маяки для выравнивания пола» хорошо разберитесь с этим строительным понятием.
Основная задача, выполняемая маяками – обозначение на плоскости и сохранение во всех ее точках одного уровня, который соответствует выбранной нулевой линии привязанной к горизонту. Для различных технологий выравнивания пола маячки существенно отличаются друг от друга.
Распространенные способы выравнивания пола:
- цемент-песчаная и бетонная стяжки;
- сухая стяжка (засыпание с последующим выравнивание сухого наполнителя, например, керамзита);
- мокрая стяжка (наливные полы, самовыравнивающиеся смеси, растворы для выравнивания);
- деревянный пол (фанера, ДСП, доски).
Каждый из вышеперечисленных способов предполагает использование разных маяков. Даже если вы воспользовались самовыравнивающей смесью лучше дополнительно убедиться в ее качестве и проконтролировать уровень поверхности маячками.
Выводы
Если вы наверняка знаете, что справитесь с заливкой пола самостоятельно, смело беритесь за работу. При использовании специальных ориентиров и самовыравнивающихся составов, вам обязательно удастся добиться ровности покрытия. Главное, правильно определиться с типом оборудования и значением нулевого уровня.
Неопытным исполнителям, не знающим всех тонкостей технологии, конечно, лучше доверить работу профессионалам. Поскольку наливное покрытие уж очень трудно демонтировать, эксперименты в этом деле точно будут неуместны. Если сомневаетесь в своих силах, лучше вызовите строительную бригаду, которая произведет качественную заливку покрытия.
