Конструкция сложных кровель
Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.

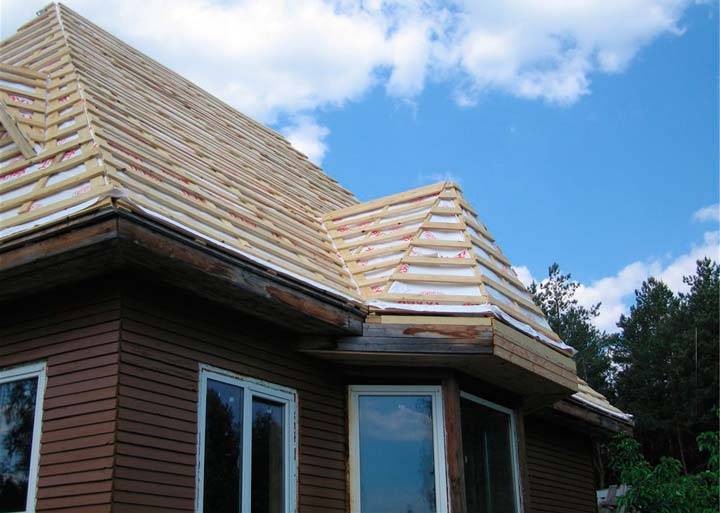

Вальмовый каркас эркера:
Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:
- голландская;
- датская;
- шатровая.
Голландская
Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.
Крыша – голландка:
Датская
Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.
Шатровая
Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.

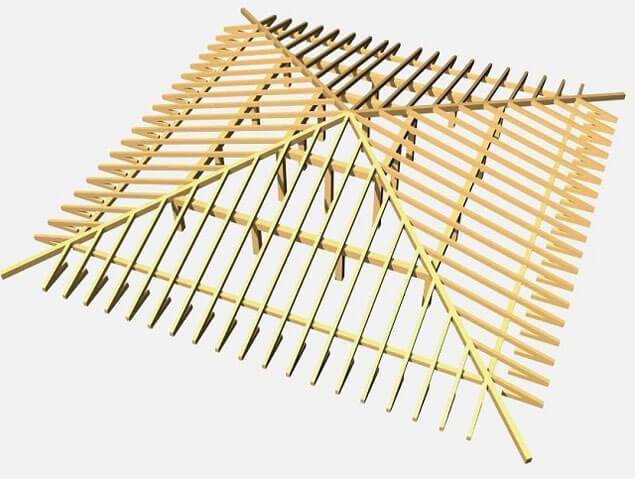

Каркас шатровой крыши:
Варианты устройства крыши над эркером
Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.
Крыша над эркером бывает нескольких основных видов:
Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.
Приведем пример вариантов крыш над выступом:
Самостоятельная, не связанная с основной
Объединенная с основной крышей
Сравнительная характеристика видов каркаса: шатрового и вальмового
В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.
Отличительные черты четырехскатных кровель различной конструкции:
- В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
- Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.
Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.
При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.
Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.
Некоторые рекомендации по монтажу наслонных стропил:
- Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
- Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
- Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.
При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:
- Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
- Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.
Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.
Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.
В целом процесс возведения крыши с четырьмя скатами включает такие этапы:
- Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
- Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
- Установка наслонных стропильных ног под ту или иную конструкцию.
- Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
- Разметка и монтаж нарожников.
Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
Монтаж четырёхскатной крыши
Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.
Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
- Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
-
Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
- Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
- Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.
Подготовительные работы
В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки
Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется
Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.
Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.
Армированный пояс выполняет такие функции:
- Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
- С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
- Усиливает стены эркера, так как напрямую связывается с ними.
Выбирая кровельный материал, собственник жилья может ограничиваться лишь собственной фантазией и финансовыми ресурсами. В целом же архитекторы и дизайнеры советуют использовать для крыши эркера современную черепицу. Предполагается использование как мягкой или натуральной, так и металлической черепицы. Этот выбор объясняется очень просто, ведь крыша с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать с конструкцией эркера и окружающим ландшафтным дизайном.
Это интересно: Какие светильники для бани выбрать: описываем по порядку
Как правильно сделать крышу на эркере своими руками
При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:
- мягкая кровля;
- металлочерепица;
- профнастил;
- шифер.
Помимо этого, для строительства необходимы такие материалы:
- шурупы, саморезы и гвозди;
- стропильные балки;
- оцинкованное железо:
- балки для обрешетки.
Этапы работы:
- Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.
- Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.
- Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.
- Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.
- Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.
- На завершающем этапе крышу над эркером утепляют, подшивают.
Опытные строители советуют обращать внимание на следующие моменты:
- Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
- Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
- Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
- Гидроизоляционная пленка должна хорошо пропускать водяной пар.
- Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.
Оборудование вентиляции
Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

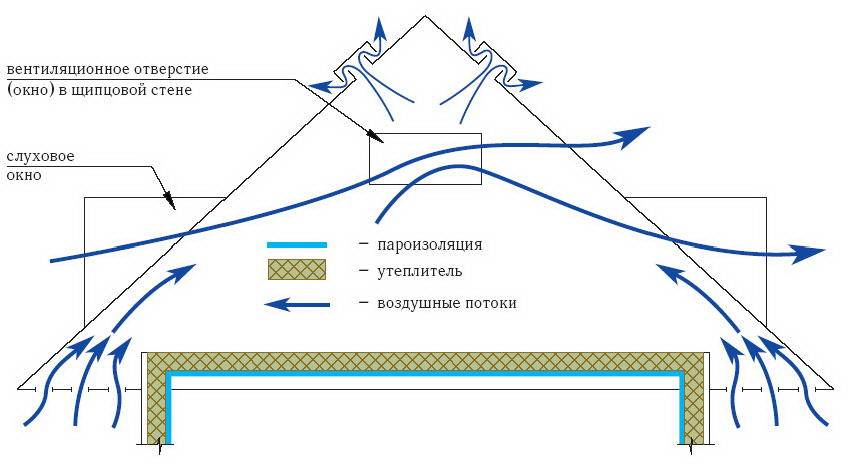

Схема естественной вентиляции дома
Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.
Коньковый аэратор на мягкой кровле
Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.
Аэратор бутылочного типа
- Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

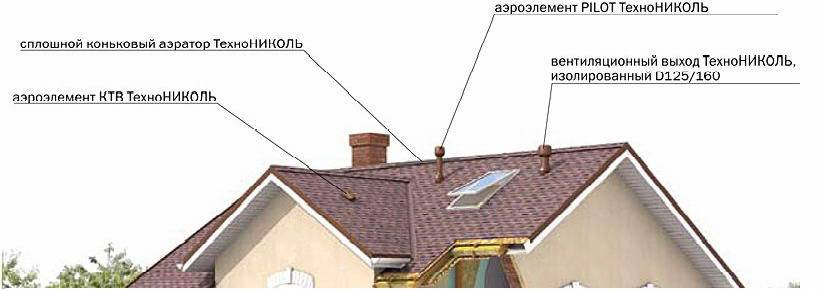

Расположение элементов принудительной вентиляционной системы на мягкой кровле
Схема мансардной ломанной крыши с размерами
Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.
Монтаж яндовой (эркерной) кровли
Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.
На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:
- Для формирования надежной опоры всех балок, поддерживающих систему стропил.
- Для разгрузки оконных перемычек.
При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.
Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.
Строительные материалы для эркерной (яндовой) кровли
Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:
- Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
- Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
- Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
- Специальная вязальная проволока.
- Специальные пластины из оцинкованной стали.
Стропильная система
Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.
Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.
Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.
Обрешетка
На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.
https://www.youtube.com/watch?v=-6JpLEABfqA
Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.
Разновидности крыши над эркером
Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.
Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада
Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции
В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.
Основные формы яндовой крыши над эркерами загородных коттеджей:
- Многощипцовая
- Вальмовая
- Декоративная
- Полусфера
Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.
Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.
Монтаж яндовой (эркерной) кровли
Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.
На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:
- Для формирования надежной опоры всех балок, поддерживающих систему стропил.
- Для разгрузки оконных перемычек.
Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.
Строительные материалы для эркерной (яндовой) кровли
Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:
- Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
- Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
- Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
- Специальная вязальная проволока.
- Специальные пластины из оцинкованной стали.
В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.
Стропильная система
Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.
Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.
Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.
На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.
Планировка и особенности строительства
Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.
В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.
Укладка фундамента под эркер
Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как монолитный ленточный.
Порядок возведения фундамента остаётся прежним:
- Сначала выкапывают траншею;
- Затем делают опалубку;
- Утепляют;
- Армируют;
- Последним этапом идёт заливка бетона.
После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.
Возведение конструкции
На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.
Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.
Крыша эркера
В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.
Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.
Виды крыш эркера могут быть разными, это зависит от сложности конструкции самого эркера. К примеру:
Вальмовая крыша.
Применяют её для строений продолговатых конструкций. Такая крыша имеет конёк, а так же имеет четыре ската, различной формы. Два ската имеют треугольную форму, а два других имеют трапециевидную форму;
Шатровая крыша.
Такой крышей накрывают эркеры небольших размеров, так же такой вид крыши придаёт эркеру вид башни. Шатровая крыша имеет множество граней и внешне напоминает пирамиду;
Ендова крыша.
Такая крыша связывает крышу эркера с основной крышей дома или стеной здания.
Делаем крышу на эркере
Первым этапом работ будет обустройство армирующего пояса. Данный пояс является опорой для балок и при этом ещё увеличивает прочность кладки. Пояс выполняют из бетона и армированной сетки. Затем идет подготовка необходимых материалов для строительства.
необходимы следующие материалы
- оцинкованное железо;
- саморезы, шурупы, гвозди;
- вязальная проволока;
- балки для обрешётки;
- подстропильные и стропильные балки.
Пиломатериал отрезать необязательно чётко по размеру, лучше всего оставить небольшие зазоры. Их можно будет убрать после окончательного закрепления. Перед строительством стропил необходимо выяснить точный угол наклона будущей кровли.
Прикрепляют стропила при помощи пластин из металла с саморезами.
Затем их устанавливают и крепят к подстропильным балкам.
Следующим шагом в строительстве крыши для эркера, является сооружение обрешётки, но до начала сооружения обрешетки необходимо стропильную систему, защитить гидроизоляционными материалами.
- Нижней планки (ПЕН). Планка служит для отвода скопившейся воды или снега;
- Верхней планки (ПЕВ). Это декоративный элемент, который позволяет скрыть имеющиеся недостатки кровли.
Крышу далее утепляют, делают пароизоляцию и подшивают.
Очень важно знать, что все пиломатериалы, которые предназначены для строительства крыши, обрабатывают антисептиком
