Как сделать козел для пилки дров своими руками? Пошагово — чертежи : Бензопилой и вручную

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Компостер садовый – какой выбрать? Обзор лучших видов для дачи (100 фото)
Садовая тачка – инструкция как выбрать готовую, или сделать своими руками. (110 фото)

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

• труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
• деревянный брус не более 10 см и сечением 50х59 мм,
• болгарка или ножовка,
• измерительная рулетка,
• кусочек мела,
• аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

• Цепная электропила – какую выбрать? Обзор моделей 2018-2018 года. Советы от профи!
• Мотоблок для дачи – какой выбрать? Обзор популярных моделей, фото, характеристики, рекомендации по выбору!
• Таймер полива – обзор современных видов. Принцип работы таймера, фото, инструкция правильного монтажа.

Подготовительный этап

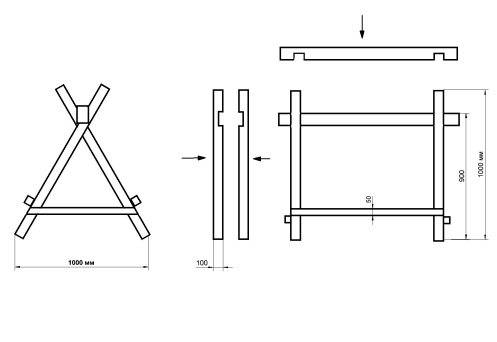

В первую очередь требуется подготовить чертеж конструкции. Оптимальная высота «козла» для ручной пилки дров варьируется в диапазоне 90 — 110 см, на такой высоте не придется работать в полусогнутом положении, а значит спина будет не так уставать. В нашем случае у «козла» предусмотрены крестообразные опоры из брусков длиной в 1 метр, соответственно, распиливаемое бревно будет располагаться на высоте около 90 см.

Доски и бруски для сборки «козла» должны быть сухими, без деформаций и сучков (иначе при нагрузке они могут просто лопнуть). Чтобы конструкция успешно выполняла свои функции на протяжении долгих лет, древесину следует защитить от гниения и разного рода вредителей. Для этого деревянные заготовки, напиленные в размер, дважды обрабатывают антисептиком с перерывом на сушку. Так – же можно дополнительно покрыть заготовки водостойким лаком.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Приспособление для колки орехов

Известны разные способы для раскалывания орехов:

• зажать в двери;
• расщепить ножом;
• разбить молотком.

Чтобы сохранить ядро ореха при этих способах, надо приложить немало усилий.

Кухонный аксессуар, показанный на ютуб-канале Creates DIY, сделанный из дерева, упрощает процесс колки орехов и сохраняет целым ядро ореха.

Такое приспособление собирают из распиленной доски без гвоздей и саморезов, а детали скрепляют клеем.

Обрезок доски для самоделки

Прежде всего, на доске размечают 8 прямоугольников для будущего приспособления.

Доска с разметкой

По отметкам вырезают 8 заготовок и выкладывают из них восьмиугольник. Сверху каждую заготовку маркируют.

Отметка на элементах восьмиугольника

Боковые стороны всех элементов восьмиугольника срезают под 22,5 градуса.

После обработки элементов приспособления наждачной бумагой их соединяют клеем Момент в восьмиугольник.

Склейка элементов восьмиугольника

Чтобы восьмиугольник выглядел более эстетично, уменьшают толщину элементов в склеенной конструкции, а затем шлифуют.

Вид восьмиугольника после обработки

Подготовленный восьмиугольник накладывают на обрезки фанеры, отмечают карандашом и вырезают дно для будущей конструкции. На клей Момент дно приклеивают к восьмиугольнику.

Приклеивание дна к восьмиугольнику

Внутрь восьмиугольника вклеивают деревянную перегородку.

Вклейка перегородки

Отдельно из дерева изготавливают два силовых элемента: основание с прямоугольным отверстием и ручку, которая свободно входит в отверстие основания.

Дополнительные элементы конструкции

Завершается изготовление приспособления для колки орехов приклеиванием силовых элементов.

Вид приспособления для колки орехов

Орех раздавливается благодаря давлению на него ручкой силового элемента. Внутри приспособления два отсека. В одном отсеке собирают скорлупу от орехов, а в другом отсеке лежат орехи, которые надо расколоть.

Пользование приспособлением для колки орехов

Видео про изготовление приспособления для колки орехов из обрезка доски:

Изготовляем козел для работы с электрическим инструментом

Козлы для пилки дров своими руками

Электрическое оборудование и бензопила – это современный инструмент, который в несколько раз повышает скорость работы с деревом. Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент развивают большую мощность, то козел должен быть максимально прочным и безопасным.

Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.

Фиксатор для работы бензопилой

   Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов. Дело в том, что Х-образная форма козла имеет всего два крепления для бревна – спереди и сзади. Во время распилки заготовки посередине происходит провал бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

Именно по этой причине необходимо изготавливать козлы из металла. Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на рынке следующие материалы:

• 3 прямоугольника, длиной 1 – 1,3 метра для стоек;
• 1 прямоугольник, длиной 3 метра для формирования опорных ножек;
• Дополнительные материалы: металлические пластины, краска и щетка по металлу.

Если у вас дома нет болгарки, то попросите продавцов порезать заготовку для опорных ножек на 6 частей для боковых ножек и 1 центральную ножку. Не пытайтесь пилить металлические заготовки пилочкой для металла. Так вы потеряете много времени и сил.

Козел для пилки дров. Как сделать своими руками козлы для распиловки дров бензопилой

Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая. Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство – цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

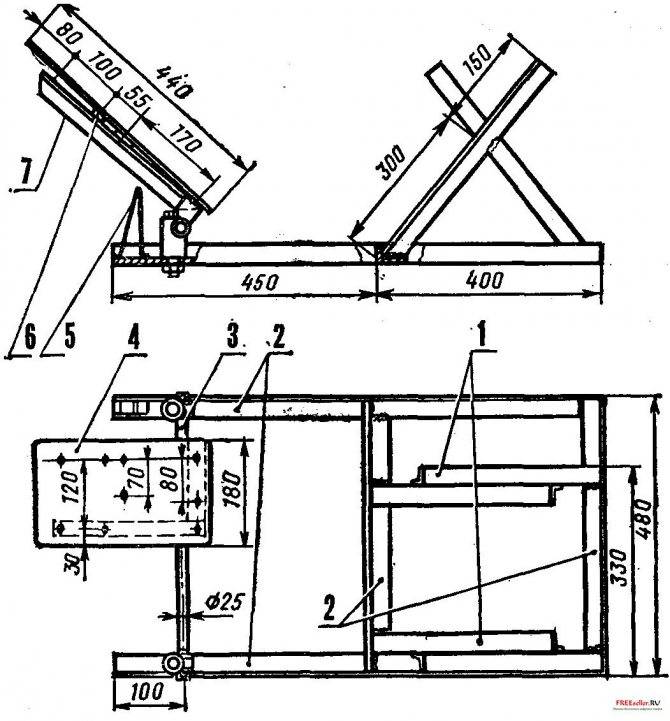

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная «пята» сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

К достоинствам такой конструкции относятся:

• Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
• Отсутствует опасность зажатия цепи.
• Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
• Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
• Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места – толщина в сложенном положении всего 12 см.

Все гениальное просто

Сам по себе козел – конструкция достаточно простая, и ее сможет сделать даже тот человек, который никогда такими вещами не занимался. Более того, в настоящее время есть несколько вариантов изготовления, каждый из которых подходит для тех или иных случаев. Козлы можно сделать из дерева или металла. В первом случае конструкция получается весьма легкой, а ее прочность – ограниченной. При этом для ее создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел значительно прочнее и долговечнее, но на его изготовление уходит больше сил и ресурсов. В любом случае имеет место как первый, так и второй вариант.

Что нужно сделать перед работами?

Козлы для распиловки дров – одно из самых простых сооружений для распиливания. Благодаря данному устройству можно качественно обработать достаточно много досок и другого сырья из дерева.

Многие делают козлы для дров самостоятельно, чаще всего выбирают классический вариант конструкции, т. к. он самый простой.

Что касается материала для изготовления, то здесь тоже все просто – все нужное можно найти в магазине.

Чаще всего, чтобы сделать козлы для пилки дров, берут брусья, тонкие стволы от деревьев, профиль из металла и металлолом, который оказался под рукой.

Перед работами нужно тщательно подготовиться. Как было сказано выше, следует продумать чертежи, нанести их на бумагу.

Желательно заранее продумать положение всех мелких элементов козлов для распилки дров. Если составить план качественно, то можно избежать ошибок и их последующего исправления. Помимо этого, готовые чертежи уменьшат время работы.

При составлении схемы нужно учитывать рост мастера, тип станка и то, какой сорт дерева будет распиливаться. Следует подумать о том, какой пилой будет пользоваться человек.

Например, станок для двуручных пил нуждается в специальной детали для упора рук, а козел для пилки дров бензопилой требует изменения общей конструкции, станок нужно изготавливать из крепких сортов дерева.

Для козлов классического типа понадобятся следующие материалы:

• брусок с сечением 100 на 100 мм, для базовой части;
• брусок с сечением 50 на 50 мм, для ножек конструкции;
• два бруска с сечением 50 на 50 мм, для рогов;
• саморезы, 30 шт., 45 на 100 мм;
• брусья с дюймовым сечением, 2 шт., для усилителей;
• средства для защиты от гниения, морилка.

При желании этот список можно изменить по своему усмотрению, материалы можно подобрать из оставшихся деталей с прошлых работ.

Понадобятся еще следующие приспособления:

• мягкий карандаш;
• угол для монтажа;
• простой молоток;
• ножовка для дерева;
• рулетка для стройки;
• резцы;
• отвертка с насадкой в виде креста (можно взять плоскую);
• малярная кисть длиной около 5 см.

Решение проблемы зажима режущей части пилы

Существуют два варианта таких козел для пилки бревен бензопилой.

1 вариант

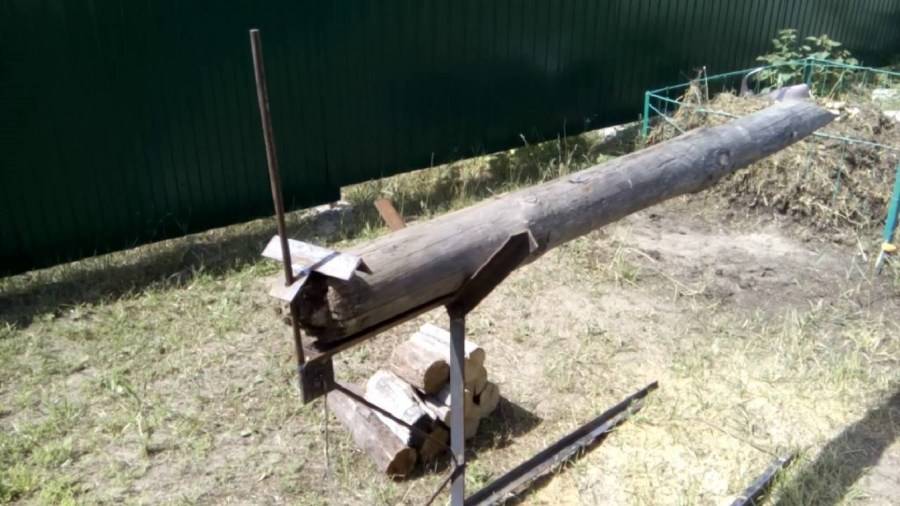

Стальные конструкции, в которых бревно фиксируется зубчатым фиксирующим устройством либо цепью, а выступающий, более длинный конец находится за пределами козел.

В такой конструкции основная опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

Отечественные отличаются простотой, а их чертежи, также защищенные патентом, стоят значительно дешевле.

2 вариант

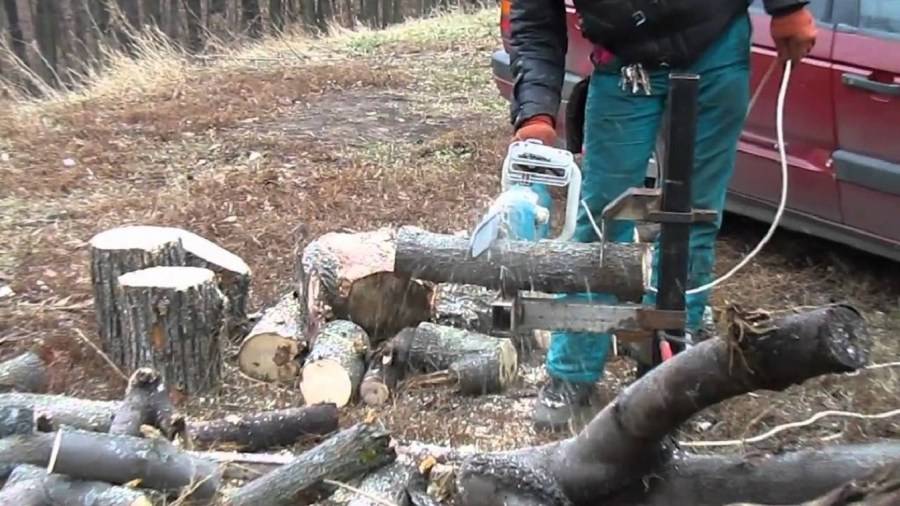

Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

Положительные стороны этого варианта:

• Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
• Цепь пилы не зажимается в распиле.
• Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
• Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
• Возможность хранения в сложенном виде. В кладовой такие складные козлы не займут много места, в сложенном состоянии их толщина составит не более 12 см.

Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

• нет необходимости каждый раз проворачивать бревно;
• исключена вероятность зажима отрезной цепи, полотна;
• для управления бензопилой доступны обе руки;
• удержание станка на месте происходит одной ногой, поставленной на опору;
• высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

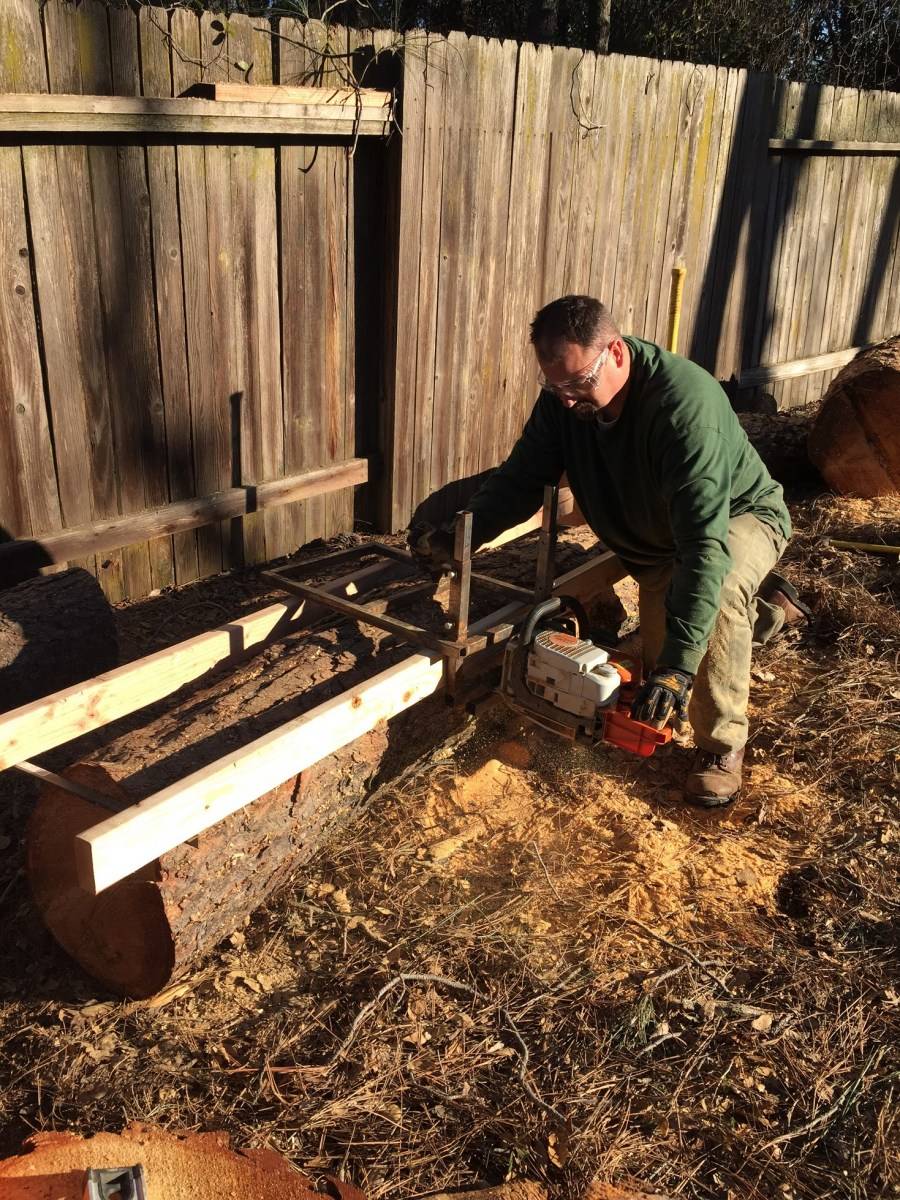

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

Кто из мужчин ни разу в жизни не сталкивался с необходимостью распиловки дерева на чурбаки, чтобы потом наколоть дрова? Одно дело, если это работа разовая, на природе, для костра, где в неприспособленных условиях топориком помахать – полезно для здоровья.

Другое дело, если эту задачу необходимо выполнять с достаточной регулярностью. Издревле для распиливания бревен на дрова использовали приспособление, именуемое козлы.

Ничего в нем, с технической точки зрения, сложного нет, и изготовить козлы для распилки дров своими руками – пара пустяков. Но прежде, чем браться за изготовление именно этой конструкции козлов, стоит рассмотреть варианты.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой. Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

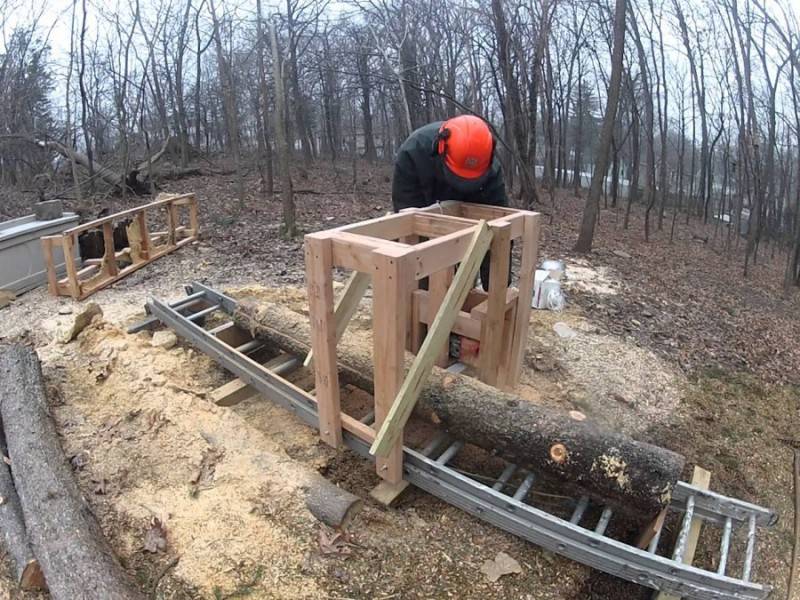

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

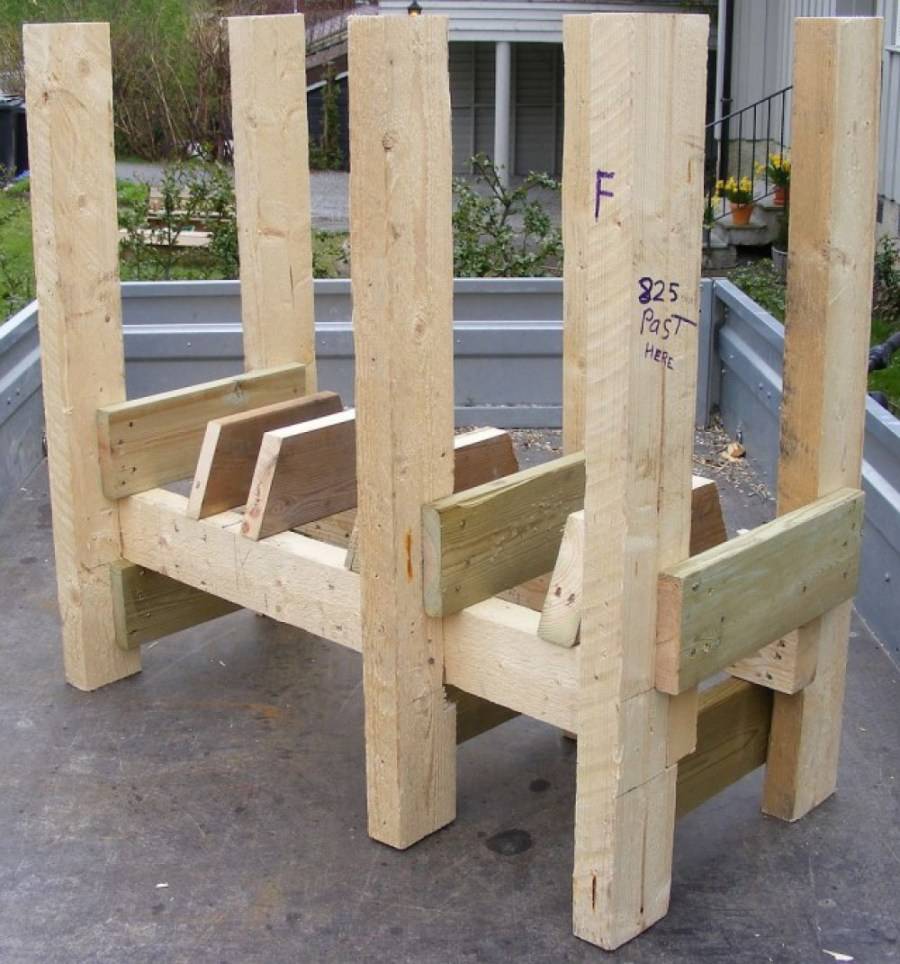

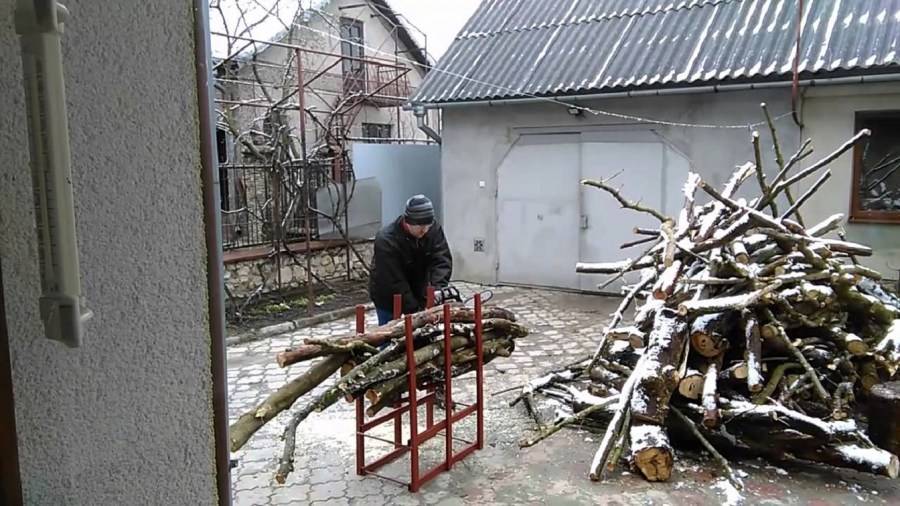

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

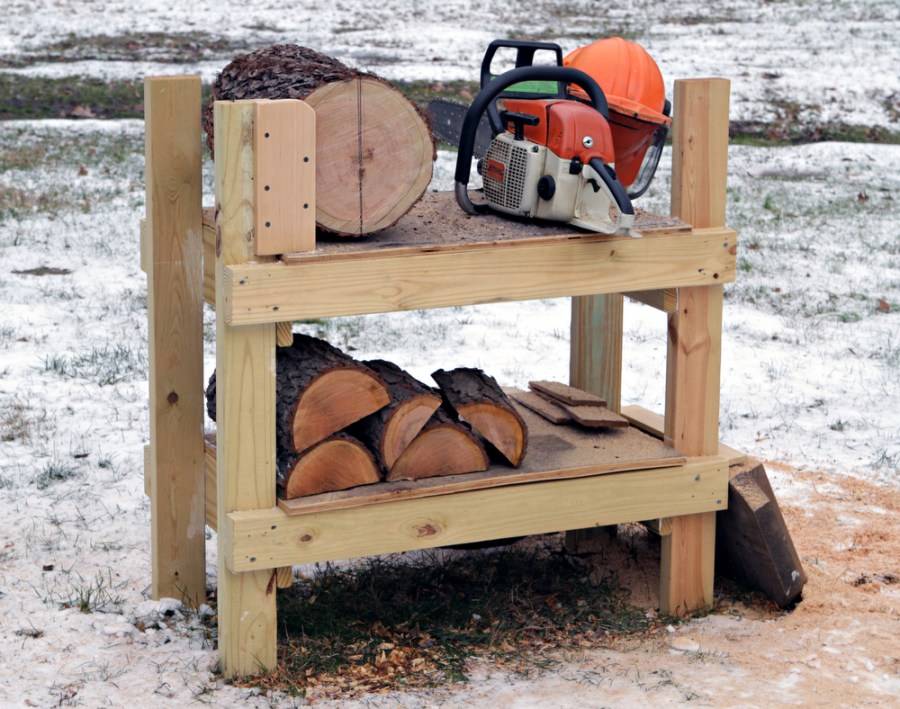

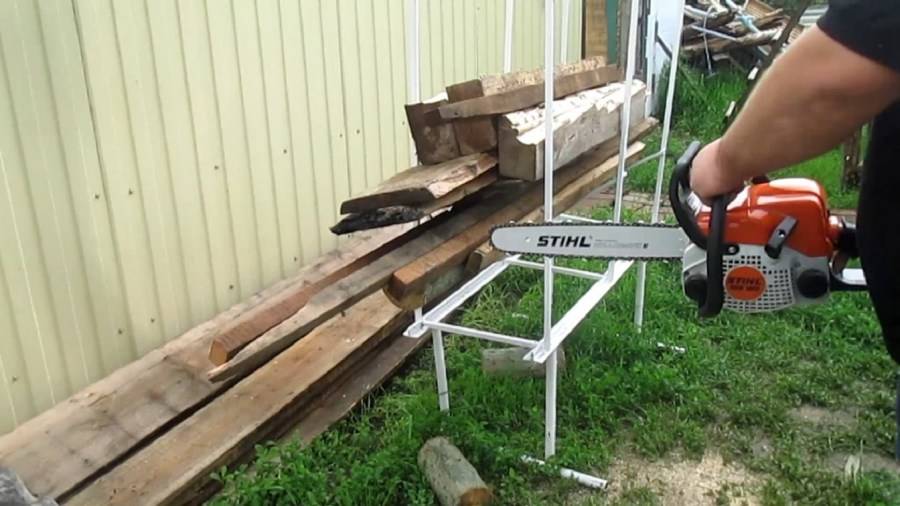

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей. 1

1

Общие требования к изготовлению конструкции

Приспособление для распиловки дров должно быть легким, удобным, прочным. Одним из непременных условий продуктивного использования является подгонка под свой рост, поэтому при работе с бензопилой для большего комфорта и производительности выбирают правильный угол наклона опор. Поскольку козлы для пилки относят к разряду станков, то к его изготовлению следует подходить основательно: набросать эскиз или составить чертеж с учетом наименьших деталей, подготовить необходимые материалы. Также при сборке оборудования непременно учитывают такие параметры как:

рост человека;размеры самого инструмента;габариты обрабатываемого дерева.

Оптимальная высота составляет 90-110 сантиметров, в этом случае не придется приседать или сильно наклонять корпус. Планируя работать двуручной пилой, обязательно предусматривают упор для свободной руки, для чего увеличивают длину ножек или ставят дополнительную лесину, «рогачи».

Козлы для распилки дров изготавливают из:

Стандартного деревянного бруса. Их легко собрать своими руками.Кругляка – самого доступного, дешевого, практичного материала.Металлического профиля. Собранная конструкция получается очень надежной, устойчивой.Имеющегося в наличии металлического лома.

Рекомендуем

Струбцина своими руками – как сделать быстрозажимное приспособление из металла и дереваКоптильня своими руками – приспособление для готовки шикарных деликатесовПружинный механический колун для дров – самостоятельное изготовление оборудования по чертежам

Козлы для дров из металла

Главным преимуществом станка для распилки дров из металла – это высокий уровень прочности, хорошая устойчивость и долгий срок службы. Так как данное устройство будет изготавливаться своими руками в домашних условиях, понадобится следующие материалы и рабочие инструменты:

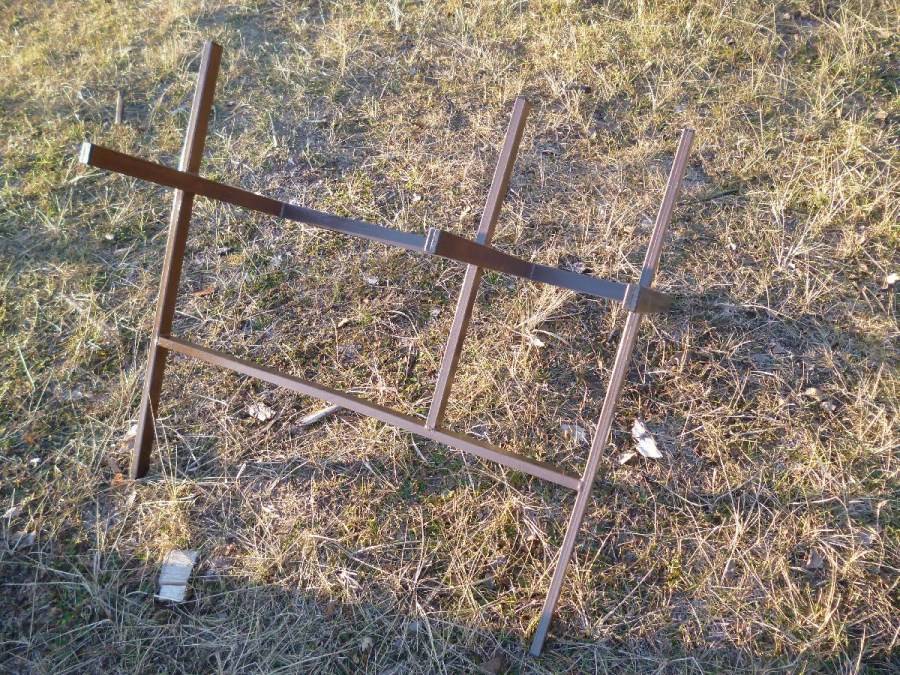

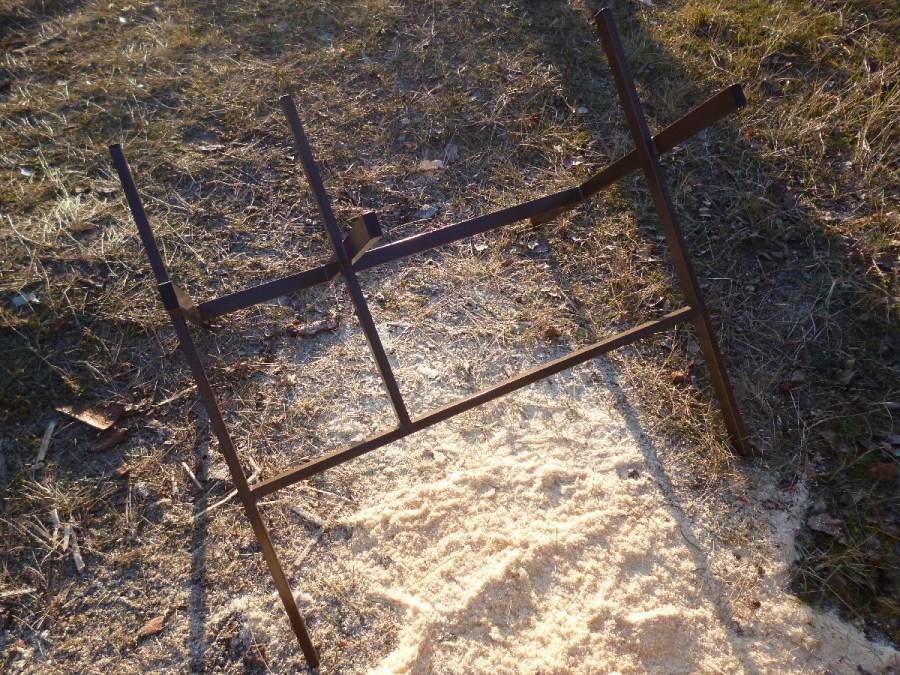

Пример складных металлических козлов для распилки дров
