Как сделать кондиционер в каркасном доме: установка своими руками – Обзор

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

• Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
• Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
• Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

• Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
• Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
• Все соединения электрических проводов надежно изолировать.
• Дренажную трубку лучше всего уложить в отдельную штробу.
• Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
• Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
• Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
• Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
• После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
• Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
• Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

О трубопроводах

Покупка трубок

Медную трубку лучше приобретать целой бухтой: лучше потратиться на некоторый запас, который потом пойдет куда-то еще, чем рисковать компрессором: в трубке, от которой отрезалось, могут остаться опилки. Также следите, чтобы концы трубки в бухте были завальцованы заводским способом, а сама трубка не имела вмятин и трещин. Длинные трубопроводы позволят опустить наружный блок пониже, так что некоторый перерасход при покупке потом компенсируется хорошим термосифоном.

Резка, шабровка и развальцовка трубок

Прежде чем браться за монтаж, нужно попрактиковаться в развальцовке трубок: для кондиционера это вопрос жизненно важный. Развальцовка делается специальным инструментом; как он устроен, выглядит, какие возможны дефекты, и каким должен быть конечный результат – видно на рисунке:

Для тренировки нужно сразу с бухтой трубки купить какой-нибудь обрезок такой же; бухту до монтажа не трогаем. Заодно попрактикуемся в обрезке и шабровке: трубку обрезают круговым движением, а при шабровке трубку нужно держать концом вниз, чтобы соскабливаемые заусенцы не попали в ее просвет.

Как установить оконный кондиционер

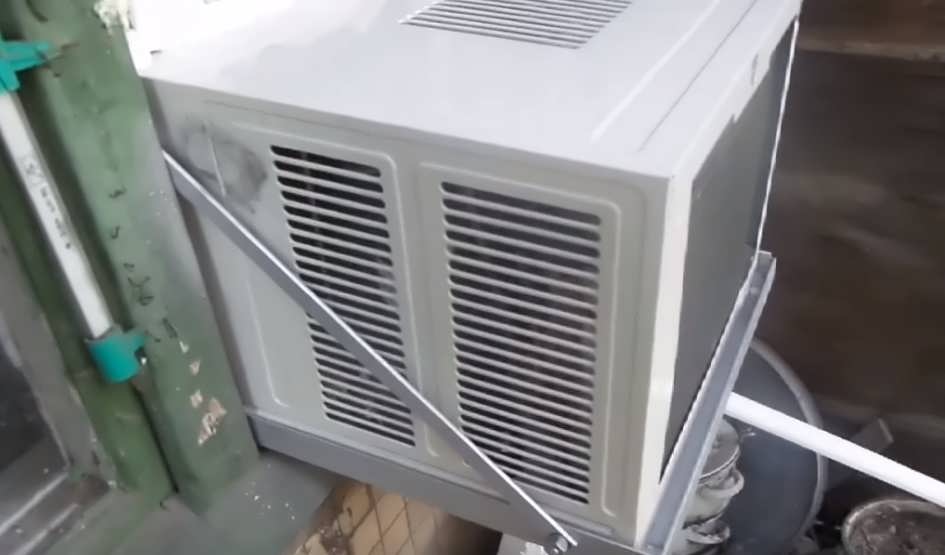

Чтобы правильно установить электронный прибор для охлаждения окружающего воздуха, заранее подготовьте инструменты. Понадобится лобзик, дрель, рулетка, уровень, болгарка, стеклорез и строительный нож. Лучше всего устанавливать устройство в проем пластикового окна. Если рама недостаточно прочная, то место монтажа дополнительно усиливается металлическими профилями. Следуйте инструкции:

1. Подготовьте проем под установку – выньте стеклопакет, вставьте перемычку и при надобности подрежьте стекло по размеру.
2. Закрепите монтажную раму – закрепите корпус кондиционера болтами, выровняйте с помощью строительного уровня.
3. Выполните герметизацию отверстий с помощью монтажной пены.
4. Установите дренажный шланг, проследите чтобы не было заломов и перегибов.
5. Выполните подключение к электросети, проследите чтобы кондиционер был заземлен.

Видео про монтаж своими руками

Когда установка оконного кондиционера своими руками завершена, необходимо проверить его работоспособность

Для этого важно подключить прибор к сети и запустить его

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Если прибор слишком сильно шумит при эксплуатации, рекомендуется заново проверить ровность его установки с помощью строительного уровня.

Ошибки при монтаже систем кондиционирования

Если монтаж кондиционеров дома заканчивается неудачно, значит в процессе была допущена одна или несколько ошибок. Эта ситуация знакома многим профессионалам, которые приезжают к домашним мастерам, чтобы исправить последствия неумелого монтажа.

Вот список наиболее часто встречающихся ошибок, совершаемых при самостоятельном монтаже:

• При прокладке трассы трубы сгибались вручную и/Или сгибов было слишком много. Работу нужно выполнять с применением специального инструмента — трубогиба. Количество сгибов не должно превышать более одного на 1 метр трубки;

• Не выполнена/некачественно выполнена вакуумизация;

• Подобран неправильный тип фреона;

• Соединения затянуты недостаточно или, наоборот, избыточно сильно;

• Блоки смонтированы без использования строительного уровня, наблюдается перекос по горизонтали;

• Материалы, их размеры и характеристики были подобраны «на глаз», без проведения расчетов;

• Наружный блок установлен на застекленном балконе, в прямом смысле этого слова. Из-за этого к блоку не поступает достаточное количество воздуха.

Это лишь самые распространенные проблемы, с которыми сталкиваются специалисты. Если вы не обладаете достаточной квалификацией, не стоит устанавливать кондиционер самостоятельно. Доверьте эту работу профессионалам.

Отдавайте предпочтение мастерам с опытом и хорошими рекомендациями. Не стоит привлекать к работе специалистов, которые готовы работать за копейки и/или не могут предоставить положительные отзывы от клиентов.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

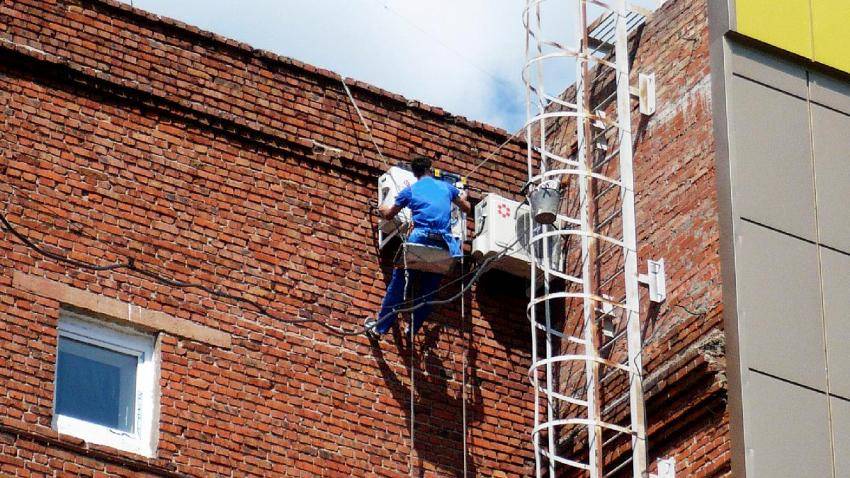

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

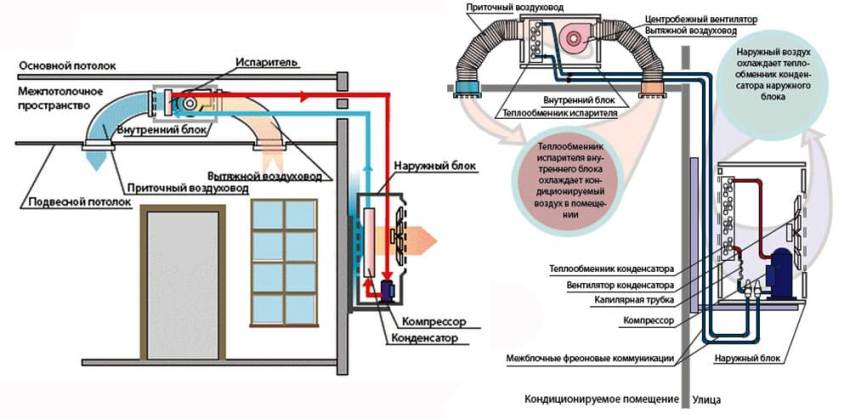

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Подсоединение блоков

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:

• электрические провода;
• медные магистрали (в теплоизоляции);
• дренажная трубка.

Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.

Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.

С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки

Особенно важно, чтобы внутренний край был очень ровным.
Наденьте оконечную гайку.
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься.
Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку

Постепенно усилие будет нарастать.
Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие.
Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.

Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:

• изгибы должны быть плавными;
• радиус изгиба – не менее 10 см;
• нельзя несколько раз изгибать и снова выпрямлять трубку;
• если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.

В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.

Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.

Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.
