Как сделать канализацию в бане, что необходимо предусмотреть

Самодельный канализационный затвор для бани

Изготовить канализационный затвор для бани своими руками несложно, достаточно подготовить рабочие инструменты и необходимые материалы. Самый простой вариант – коленный затвор из пластиковой трубы.

  1. Отрез пластиковой трубы выгибают так, чтобы он принял U-образную форму.
  2. Заготовку фиксируют соединительными муфтами к трубе на участке, где канализационная труба подводится к сточной воронке.
  3. Оптимальная высота устройства – до 75 мм. Монтаж затвора выполняется на этапе заливки фундамента и бетонной стяжки пола. Однако установка гидрозатвора возможна даже в готовой бане. Если строение возведено на свайном фундаменте, тогда подсоединение затвора к выходу сливной трубы выполняется снаружи под парной. Если баня построена на другом типе фундамента, потребуется предварительная разбивка пола, а затвор монтируется внутри к канализационной трубе.

Варианты слива

Вариант системы водоотвода определяют еще во время составления канализационного проекта.

Совет!Все качества водоотводных систем необходимо изучить заранее.

Сегодня используют один из трех вариантов системы слива, которые без каких-либо проблем помогают избавиться из жидкости:

  • Баня подключается к центральной канализации;
  • Применение метода грунтовой очистки;
  • Постройка дренажной системы.

Куда и как лучше сливать воду?

На расстоянии от конструкции выкапывается отдельная канализационная яма, от которой прокладывается траншея с утепленными канализационными трубами.

Совет! Недорогим вариантом для слива жидкости является воронка, находящаяся под моечной с фильтрационным слоем из любого гравия.

Иногда под парилкой и моечной устанавливают подобие воронки — вначале бетонируют стены с последующим промазыванием их жидким стеклом.

В центре расположена сливная труба, выходящая за пределы здания в ямку или железную бочку с вырезанным дном. На ее дне находится фильтрационная прослойка из гравия, прикрыта толстой металлической крышкой с вентиляционной трубой.

  • Одни специалисты уверяют, что жидкость необходимо выводить за пределы здания — песок долго просыхает в даже теплое время года.Зимой жидкость уйдет под фундамент, и до лета пол будет холодным.
  • Другие — на несколько человек жидкости нужно немного и парная используется не постоянно. Если песок использовать крупной фракции, то такие неприятности не произойдут.

Внимание! Люди, имеющие такую установку, уверяют, что ее не трогают по 10 лет

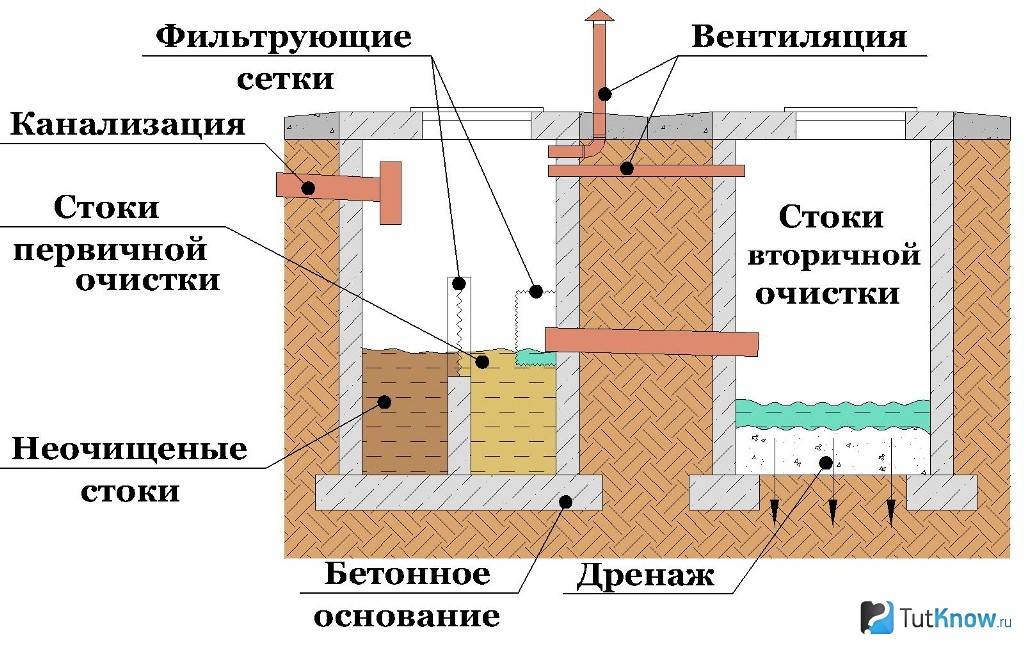

Сливной колодец

  1. Минимум на 1,5м от стены конструкции выкапывается яма глубиной минимум 2 м.
  2. На дно насыпается смесь из песка и щебня (1,5:1), хорошо утрамбовывается.
  3. В ямку опускаются бетонные кольца.
  4. Недалеко выкапывается колодец с чуть меньшей глубиной.
  5. Дно выстилают фильтрационным слоем.
  6. Опускаются бетонные кольца.
  7. Для того чтобы глубокий колодец был герметичным, дно и щели между кольцами бетонируют.
  8. Верхняя часть колец обоих колодцев должна содержать отверстия, соединяющиеся с трубами. Их наклон 2 см в сторону глубокой ямки. Места соединения цементируются.
  9. От конструкции проводится труба к наименьшему колодцу.
  10. Глубокий колодец используется для отстаивания частиц. После заполнения глубокого колодца, вода переливается в маленький через соединительную трубу. В маленьком колодце находятся бактерии, которые перерабатывают органические вещества.

Внимание! Со временем необходимо покупать бактерии в магазине и самостоятельно добавлять в воду. Вода из маленького колодца применяется для полива

Дренажный колодец

Обратите внимание! Этот способ отлично подходит для почв, которые хорошо пропускают жидкость, или если грунтовые воды глубоко залегают

  1. На расстоянии 1,5 м от фундамента выкапывается ямка, которая выше на полметра уровня замерзания .
  2. Объем колодца зависит от количества моющихся, минимум 1м.
  3. Дно засыпается фильтрационной прослойкой из керамзита или щебня.
  4. Если грунт рыхлый, то опускают пластиковую или бетонную бочку, с которой предварительно срезали дно.
  5. Траншея имеет наклон от бани.
  6. Накрывается колодец крышкой и засыпается грунтом с последующим трамбованием.
  7. Приямок.
  8. Обычно используется, если баней будут пользоваться в теплое время года.Сливная труба во время строительства выводится прямо туда.
  9. После использования бани, ей необходима тщательная просушка.
  10. Если баня стоит на ленточном фундаменте, то этот способ опасен.
  11. Применять этот способ слива можно, если количество человек не превышает 3 человек.
  12. Участок с рельефной поверхностью со временем размывает землю, и ослабляет фундамент.

Запомните! Если под зданием находится земля, которая плохо впитывает влагу, то под настилом постоянно будет сыро.

Метод грунтовой фильтрации

  1. Стоки собираются в особые колодцы где будет происходить последующая очистка. Канализацию строят на расстоянии около 5 м от стены конструкции.
  2. Копается ямка на полметра глубже промерзания земли. Горизонтальные размеры зависят от диаметра трубы, которую устанавливают для защиты от осыпания.
  3. На дно насыпается фильтрационный слой, который состоит из керамзита или щебня с песком. Слой составляет минимум 30 см, и находится выше промерзания земли на 15см.
  4. Траншея выкапывается с наклоном в сторону канализации.
  5. Для защиты сливных труб их необходимо утеплить.
  6. Колодец накрывается крышкой.
  7. Необходимо изготовить и установить воздушный патрубок, который будет выступать на 40 см над грунтом.

Внимание! В этом методе есть недостаток — мыльная вода забивает землю и требуется дополнительная очистка

Требования к системам очистки сточных вод канализации

Главные условия при выборе системы очистки канализационных стоков для отдельно стоящего частного дома (бани) – это их компактность, простота обслуживания, эффективность очистки и обеззараживания сточных вод. Кроме того, следует учитывать такие факторы, как возможность совместного использования с уже существующими очистными системами, среднесуточный расход сточных вод, гидрогеологические условия вашей местности и уровень промерзания грунтов в зимний период.

Общие требования к очистным системам при индивидуальном строительстве

  • Для строений без канализационной системы (например, для отдельно стоящей деревенской бани или избы) допускается применение простых очистных устройств: выгребных ям, люфт-клозетов (туалет внутри дома) и пудр-клозетов (туалет на участке).
  • Для отвода банных условно чистых сточных вод («серый» поток) из моечного отделения, умывальников, кухонных моек допускаются простые системы очистки (для песчаных и супесчаных грунтов):
    1. Бетонный или кирпичный колодец подземного орошения со слоем фильтрующего материала толщиной до 1.5 метра (песок, гравий, щебень, кокс).
    2.  Поля подземного орошения, представляющие собой систему керамических, асбестоцементных или пластмассовых труб (дрен) с отверстиями для фильтрации сточных вод. Глубина их укладки варьируется от 50 см до 150 см, но не должна быть выше уровня сезонного промерзания грунта.
  • Для отвода сточных вод для строений на глинистых и суглинистых почвах применяется расширяющаяся кверху фильтрующая траншея глубиной до 2-х метров и шириной до 0.5-0.8 метров. Длина ее может достигать от 10 до 30 метров, в зависимости от расчетного расхода сточных вод. Надо учесть, что вышеуказанные способы очистки на таких грунтах работать не будут. К сведению: длина траншеи берется из расчета 60 литров стоков в сутки на один метр ее длины.
  • Если к бане подведен водопровод и имеется туалет со сливом от него, то необходимо оборудовать очистку фекальных вод. По санитарным нормам такие стоки должны обязательно пройти специальный биологический отстойник-септик для частичного осветления и осаждения фекальных осадков.
  • Для частных домов и бань допускается как раздельный отвод и очистка стоков, так и совмещенный, когда фекальные и «серые» потоки смешиваются друг с другом и направляются в общую систему очистки. Оптимальным вариантом считается раздельный отвод и раздельная очистка.
  • Для более эффективной очистки сточных вод лучше применять сертифицированные системы биологической очистки промышленного производства. При этом они должны отвечать требованиям к канализации по всем санитарно-гигиеническим нормам.

Дополнительные требования к канализации при обустройстве очистных систем

Описание

Значение

1Расчетное количество жидких отходов на одного человека в год, л

2000-3500

2Диаметр выпускных труб из бани или дома, мм

110

3Максимальная длина наружных труб без смотровых колодцев, м

12

4Диаметр труб наружной очистной системы, мм

150

5Глубина заложения труб не менее, см

110

6Заглубление труб при обустройстве полей подземной фильтрации на песчаных и супесчаных грунтах:- выше уровня грунтовых вод на, м- глубина от уровня земли, не менее, м- максимальная глубина заложения, м

1

0.5

1.8

7Максимальный объем стоков для фильтрующего колодца на одного человека в сутки, м³

1

8Максимальный расход сточных вод при установке выгребов, пудр-клозетов и люфт-клозетов, м³/в сутки

1

Автономная очистная станция «Топаз» для совместного пользования:

Руководство по проектированию канализации

Основой для этого мероприятия является проект здания – бани, с указанием мест расположения сантехнических приборов. Грамотный проектировщик заранее расположит их все последовательно по одной оси, чтобы упростить монтаж и минимизировать денежные затраты. Последовательность действий при этом может быть следующей:

  • Создать графическое отображение канализационной системы для бани с указанием размеров каждого элемента конструкции внутренней разводки.
  • Предусмотреть на каждом сантехническом приборе подключение через сифон для создания гидрозатворов, в данной статье более подробно раскрыт данный момент.

Перед подключением к стояку устанавливается ревизия.

По мере удаления системы от начальных точек размеры труб можно изменять только в сторону увеличения:

  • от мойки отвод можно устроить из трубы 40 миллиметров;
  • от душевой комнаты через трап сливную трубу лучше установить диаметром 50 мм;
  • отводная магистраль наружной канализации выбирается в размере 100 миллиметров. Так же, как соединительные участки между отдельными секциями многоступенчатого септика.
  • В месте подключения отводных труб к стояку необходимо предусмотреть установку воздушного клапана, предотвращающего срыв водяного затвора в сифонах. Установка фановой трубы в большинстве случаев неприемлема.
  • Трубы наружной канализации для бани нуждаются в утеплении с использованием греющего кабеля. В этом случае теплый воздух будет поступать внутрь системы, оберегая ее от замораживания, чреватого разрывом фаянсовой сантехники. Поэтому нежелательно для бани устанавливать фановую трубу, через которую он будет выходить в наружное пространство.

В остальном конструкция канализации для бани не отличается от типовых устройств подобного назначения.

Подключение к центральной канализации

Если рядом с вашим домом имеется магистраль централизованной канализации, тогда вы можете подключиться к ней. Что для этого нужно сделать? Сначала вам потребуется оформить пакет нужных документов и выполнить пошагово все предписанные технические условия.

После того как вы подадите заявление с просьбой чтобы вас подключили к центральной канализации вам нужно будет представить следующие документы:

В первую очередь вам нужно будет заключить договор с проверенной проектной компанией, которая грамотно произведёт все необходимые монтажные и земельные работы

Обратите внимание на то, чтобы деятельность выбранной вами организации была подтверждена сертификатами.
Потом вам потребуется получить от своих соседей согласие на то, что они согласны чтобы рядом с их домом проводились такие работы.
В месте подключения обязательно потребуется возвести ревизионный колодец, который обеспечит вам свободный доступ к трубам.. Если вышеперечисленные пункты будут вами выполнены, тогда вы получите на руки разрешение и сможете произвести подсоединение слива в вашей бане к системе централизованной канализации

Если вышеперечисленные пункты будут вами выполнены, тогда вы получите на руки разрешение и сможете произвести подсоединение слива в вашей бане к системе централизованной канализации.

Такая бюрократическая волокита будет неразумной в том случае, если в бане будет собираться незначительный объём «серых» вод, здесь можно вполне обойтись обустройством септика, который будет выполнять роль очистки.

Сооружение сливной ямы

Пример выгребной ямы из покрышек

Если грунт на участке прочный и, при этом, обладает отличными фильтрующими свойствами, то строительство ямы заключается в копке котлована и сооружении дренирующего слоя из щебня или гравия.

Однако такие идеальные условия встречаются крайне редко. Как правило, хорошо дренирующие грунты имеют свойства осыпаться, поэтому при строительстве ямы нужно предусмотреть укрепление ее стенок.

Варианты материалов, которые можно использовать для выкладывания стен ямы:

  • Кирпич влагостойкий (керамический).
  • Листы шифера.
  • Кольца из железобетона колодезные.

Пример готовой выгребной ямы

Можно использовать и подручные материалы:

  • Старые автопокрышки со срезанным с одной из сторон ободом.
  • Бочки из пластика или металла. У таких бочек удаляют дно, а в их нижней части сооружают отверстия для прохода воды.

Этапы монтажа

  • Первый и самый трудоемкий этап строительства – подготовка котлована для устройства ямы и траншеи для прокладки трубы. Вынутый грунт следует либо раскидать по участку (если это качественная почва), либо вывезти за его пределы.
  • При строительстве кирпичного резервуара, стенки кладут толщиной в полкирпича – это позволяет экономить материл. В рядах кирпичной кладки делают пятисантиметровые промежутки для дренирования жидкости.

Совет! Кладку можно выполнить не только из кирпича, но и из природного камня.

  • При сооружении резервуара из бетонных колодезных колец, следует выбирать изделия с перфорацией. Если купить их не удалось, то придется формировать отверстия самостоятельно при помощи перфоратора.
  • После завершения процесса укрепления стенок ямы, следует начать формирование дренажного слоя на дне. Для этого в яму насыпают песок и щебень, толщина слоя – не менее 20 см.

Совет! Если нет щебня, для формирования дренажного слоя можно использовать строительный мусор – битый кирпич или бетон.

  • Укрепление стенок котлована завершают на расстоянии 40см от поверхности земли. На этом уровне следует устроить перекрытие – положить готовую железобетонную плиту или выполнить заливку раствора по построенной заранее опалубке.
  • В перекрытие следует предусмотреть отверстие, которое будет использоваться для контроля наполнения ямы стоками, а при необходимости – для откачки воды. Отверстие закрывают надежным люком. После этого сливная яма в бане готова.

При строительстве бани следует предусмотреть систему отведения использованной воды. Недорогой и практичный вариант утилизации стоков — сливная яма для бани. Построить это сооружение можно самостоятельно, не привлекая бригады строителей, поскольку в его конструкции нет ничего сложного.

http://kanalizaciyam.ru

Типы канализации для бани

Перед тем как сделать канализацию для бани, определяют тип системы отвода нечистот. Если в постройке имеются помещения разного назначения, тогда в ней присутствуют все виды стоков. Несмотря на это, для их удаления создают единую канализационную сеть.

Безнапорная канализационная сеть

В системе, по которой стоки перемещаются самотёком благодаря воздействию гравитации, все трубы располагаются под уклоном. Оптимальная его величина равна 2-3°. При меньшем уклоне часть нечистот будет оставаться в системе. Поэтому в ней может возникнуть засор. Если уклон превышает 3°, тогда жидкость будет быстро перемещаться по трубам и не успеет вынести все твёрдые фракции стоков.

Трубопроводная система безнапорной канализации всегда создаётся под уклономИсточник domgorstroy.ru

При устройстве безнапорной канализационной сети всегда монтируют фановый стояк. Он выполняет функцию вентиляции. Устраивается безнапорная система отвода нечистот обычно на участках, где отсутствуют существенные возвышения в виде холмов и так далее. В противном случае приходится выполнять большой объем земляных работ.

Напорная канализационная сеть

Такая канализация устраивается, если отсутствует возможность прокладки труб под уклоном в одной плоскости. Причиной этому могут служить особенности местности и/или постройки. Во время создания напорной системы применяют поверхностные и погружные фекальные насосы. Вместо них используют маломощные специальные насосные станции. Обычно их монтируют возле сантехнических приборов.

Канализация напорного типа часто устраивается для банных помещений, расположенных ниже уровня земли. При этом такая система меньше засоряется из-за принудительного движения жидкости.

Напорная канализация со специальным насосомИсточник ghard.ru

Врезная канализация

Канализационную систему бани при наличии возможности не редко подключают к уже действующей сети отвода нечистот, которая может быть автономной или централизованной инженерной коммуникацией. Во втором случае нужно получить специальное разрешение. При этом все работы будут выполнять специалисты организации, которая обслуживает централизованную канализацию.

Тип системы

Известно три типа канализаций, которые отличаются конструкцией, монтажом, техническими характеристиками.

Напорная

Сливная система, в которой сточные воды, отходы сливаются под напором. Давление создает насосная станция или бытовой насос. Такие системы устанавливаются, если безнапорные конструкции не могут справиться с откачкой жидкости. Особенности напорных канализаций:

  • зависимость от подключения к электросети;
  • высокая цена по сравнению с безнапорными системами;
  • необходимость в утеплении трубопровода на зиму.

Насос можно установить на улице или внутри помещений.

Безнапорная

Второе название такой системы — самотечная. Отработанная вода, отходы стекают по трубе своим ходом благодаря углам трубопровода. Преимущества:

  • низкая цена;
  • надежность, долговечность;
  • простота выполнения монтажных работ;
  • работа без подключения к сети электроснабжения.

Недостатки:

Важно точно соблюдать уклон при сборке трубопровода.
Безнапорную систему нельзя построить под землей, если рельеф сложный, имеет неровности.

Врезная

Этот способ подключения трубы слива к канализации. Такой вариант доступен для бань, расположенных в черте города, крупных населенных пунктах. Прежде чем «врезаться» нужно обратиться в местные органы управления. Для подключения бани к трубопроводу необходимо заключить договор, оплатить услугу.

Устройство дренажного колодца

Отвод в дренажный колодец

Дренажные колодцы в системах наружной канализации предусматриваются для бань небольших габаритных размеров, в которых периодически парится небольшое количество человек. В данном варианте отсутствует необходимость строить сложные системы отвода сточных вод, так как такое устройство только неоправданно увеличивает расходы. Достаточным мероприятием для отвода стоков является их дренирование через колодец в грунтовые слои

При устройстве дренажного колодца особое внимание нужно уделять его глубине. Нижняя отметка сооружения должна быть ниже приблизительно в 2 раза от глубины промерзания, которая определяется для каждого региона по специальным картам или таблицам

Чтобы построить дренажный колодец, необходимо выполнить следующие работы:

  1. Выкапывается яма под колодец определенной глубины с вертикальными стенками и ровным дном, которое обрабатывается глиной с толщиной слоя до 10 см.
  2. Колодец должен быть приблизительно на 0,5 м засыпан гравием и песком.
  3. Глиной также должно быть обработано дно траншеи. В результате должен получиться желоб с хорошо выровненной поверхностью и сточным уклоном около 3º.
  4. Сверху над глиной устраивается дренажная засыпка из щебня и песка.
  5. Поверх дренажа насыпается земля, которая старательно утрамбовывается.
  6. Несмотря на то, что от парилки текут теплые сточные воды, трубу нужно утеплить. Это поможет избежать неприятностей в зимний период времени.

Особенности обустройства полов

Эффективное удаление влаги и стоков из парилки или моечной зависит от правильного обустройства пола и отверстия для слива стоков.

В современных банях напольные основания могут быть бетонными или деревянными.

Выбор варианта настила определяется типом строения. В случае возведения капитальной бани, которая будет использоваться на протяжении года, лучше обустроить основание из бетона с качественной гидроизоляцией. Для деревянных строений, которые будут эксплуатироваться только летом, достаточно выполнить настил из деревянных досок.

Полы из дерева

Банные полы из древесины бывают протекающими и непротекающими.

Конструкция протекающего настила проста и надежна. Она предусматривает наличие небольших технологических зазоров в 5 мм между досками, которые служат для отвода воды под фундамент здания. Подобные зазоры выполняют две функции – эффективно выводят сточные воды за пределы строения, а также обеспечивают естественное проветривание помещения.

При необходимости деревянные полы можно демонтировать и просушить. Для реализации водоотвода в полу бани рекомендуется дополнительная установка приямка герметичной конструкции под строением, который служит для вывода вод в сточную яму. Чтобы предотвратить появление затхлости, в подобную систему устанавливается гидрозатвор.

Непротекающие деревянные полы имеют более сложную конструкцию, которая монтируется на бетонное основание, при этом обязательно соблюдается небольшой наклон в сторону отверстия для стоков. Доски устанавливаются достаточно плотно в два слоя. Подобная конструкция не подлежит демонтажу и просушке.

Полы из бетона

Полы на основании бетонной стяжки представляют собой сложную многослойную конструкцию:

  • гравийная подушка со сливным отверстием;
  • бетонная стяжка;
  • пароизоляция;
  • утеплитель;
  • гидроизоляция;
  • бетонная стяжка;
  • цементная стяжка с армирующей основой;
  • облицовочная керамическая плитка.

При обустройстве бетонного основания также следует соблюдать уклон по направлению к предусмотренному отверстию для слива.

Специалисты рекомендуют создавать устройство слива в бане на этапе обустройства полов. Как сделать слив в бане своими руками и какой вариант можно организовать на частном участке?

На начальном этапе необходимо организовать надежную систему для сбора стоков внутри банных помещений.

Простой дренаж или метод грунтовой фильтрации

Перед тем как начать строительство многие отдают свой выбор в пользу наиболее простого способа устройства слива в бане – слив воды в бане осуществляется непосредственно в приямок, который расположен под полом. Однако это сделать можно не всегда, потому что нужно учесть огромное количество факторов, одним из которых является тип фундамента под баню со сливом.

Если вы будет строить баню на фундаменте плиточного или ленточного типа, то в этом случае воздействие на него постоянной влаги может привести к его разрушению. А если фундамент будет разрушен, то это повлечёт за собой большие проблемы, которые решить потом будет очень трудно.

На фото можно видеть устройство фундамента под баню со сливом.

Бетонный раствор отличается пористой структурой, она имеет свойство хорошо впитывать в себя влагу. Если, слив в бане для отвода воды будет незначительным, то есть вода будет поступать в небольшом объёме, тогда данный фактор можно не принимать в расчёт, например, в бане будут мыться не больше трёх человек всего раз в неделю. Помимо этого, ещё имеется ряд ограничений на использование почвенной фильтрации:

  • Рельеф местности. Если баня будет возведена на наклонном участке, тогда регулярное попадание воды под фундамент может привести к таким неприятностям как размывка грунта, что в свою очередь сильно отразиться на надёжности постройки. Помимо этого, воздействие воды постепенно приведёт к разрушению фундамента, и тогда вам придётся решать вопросы как его можно привести в первоначальное состояние, не зря же в народе говорят, что «вода камень точит».
  • Грунтовый состав. Если в грунте будет содержаться значительной процент глины, то это очень сильно осложнит впитывание в грунт воды, в итоге под полом будет всегда стоять вода.
  • Принимая в расчёт вышеперечисленные факторы для создания эффективного слива в бане своими руками нужно произвести монтаж канализационных трубы, по которой будет осуществляться отвод воды из банных помещений. Чтобы обеспечить утилизацию «серых» водных стоков нужно будет произвести грамотную установку системы грунтовой фильтрации.

На фото ниже можно видеть как устроена грунтовая фильтрация.

Ниже представлен небольшой фотоотчёт по созданию своими руками фундамента под строительство бани.

Эти фото помогут вам в обустройстве фундамента.

Особенности внутренней системы

В парилке пол выполняется 2-х типов, что и обуславливает конструкция слива в этом помещении. Традиционно в русской бане использовался проливной пол, когда дощатый настил изготавливается с зазором между досками, и вода свободно проходит в формируемые щели. В подпольной зоне формируется приямок для сброса стока непосредственно в грунт или устанавливаются лотки для сбора воды и выведение её по канализационным трубам.

Второй вариант – непротекаемый пол. В нем настил укладывается плотно, с герметизацией стыков. Отведение воды обеспечивается через сливные отверстия, а сам пол делается с уклоном в сторону этих отверстий. Сточные выходы оборудуются трапами, которые не дают возвращаться жидкости назад и устраняют неприятные запахи. К выходным отверстиям подводятся трубы, по которым и выводится сток за пределы постройки.

При рыхлом грунте издавна используется простой способ. Под постройкой роется яма глубиной не менее 70-80 см и размером не менее 1х1 м. На дно засыпаются щебень и песок, которые исполняют роль фильтрующего слоя.

Если обустраивается более сложная канализация в бане своими руками, схема показана на фото. Под полом с зазорами в настиле формируется бетонный приямок в форме желоба, в который поступает сточная жидкость. Из желоба сток выводится через сливную трубу за пределы сооружения. Стандартные размеры такого приямка: габариты 50х50 см, глубина – 70 см, толщина бетонного слоя – 10 см, расстояние от фундаментной ленты – не менее 0,5 м, а от колодца – не менее 2 м.

В целом внутренняя канализация включает сливные трапики в парилке и моечном отделении или протекаемые полы с приямком; тройники для подключения раковин, унитаза, другой сантехники и сбора вентиляционного конденсата; канализационную разводку по полом для отведения стока. При этом сливной трап выполняет функцию сифона и гидравлического затвора. Он комплектуется защитной решеткой для задержания габаритного мусора. При подключении унитаза и другой сантехники используются типовые защитные и запорные элементы.

Определенные сложности создает наличие туалета в бане, что вызывает повышенные требования к отведению нечистот. Если обустраивается канализация в бане с туалетом, возможные схемы представлены фото.

Дренажный колодец

Самый простой и примитивный вариант обустройства канализации бани при ее нечастом использовании для семьи из 2–3 человек – создание дренажного колодца. Он представляет собой обычную яму с дренажным слоем, которую выкапывают недалеко от бани. Дренажная система может использоваться только при выполнении определенных условий:

  1. Грунты должны обладать фильтрующей и заданной пропускной способностью для отвода вод. Иначе яма переполниться, и канализация перестанет функционировать.
  2. Грунтовые воды должны располагаться ниже дна колодца не менее чем на 1 метр. При высоком уровне грунтовых вод будет происходить загрязнение водоносных слоев, с попаданием вредных веществ в источники питьевого водоснабжения.
  3. Основная рабочая часть колодца должна располагаться ниже уровня промерзания грунта. Иначе в зимний период использование бани будет невозможным. Глубина заложения колодца должна быть ниже уровня промерзания не менее чем на 1 метр.
  4. Форма колодца необязательно должна быть цилиндрической. Диаметр или ширина колодца должна быть не менее 1,5 метра. При большой глубине промерзания грунта дно колодца может быть ниже расчетного значения, если вся система дренажа будет утеплена. Для этого должен производиться расчет толщины утеплителя.

Изготовление колодца начинается с рытья котлована и траншеи для трубопровода, отводящего стоки из бани. На дне котлована отсыпается подушка из песка толщиной 30– 40 см. Далее, колодец засыпается щебнем, гравием, керамзитом смешанные с песком на высоту 50–70 см.

Траншеи отсыпаются слоем песка, на который укладываются канализационные трубы. Эти трубы укладываются с уклоном для наружной канализации. Конец трубы выводится в центр колодца и засыпается слоем песка и гравия на 20–30 см. Такой же смесью засыпается трубопровод в траншее. Сверху, при необходимости, укладывается утеплитель, после чего траншеи и колодец засыпаются слоем глины толщиной 10–20 см для устройства водяного затвора.

Если использование канализационных труб не планируется, то дно траншеи под песчаной подушкой и по стенкам обмазывается глиной. Таким образом, вода в дренажный колодец будет поступать по глиняному водоупорному желобу.

На песчаных грунтах можно применить менее трудоемкую схему дренажа. Вместо глубоких траншей под трубопровод и колодец, роется траншея ниже установленной глубины промерзания длиной 1 м шириной 30 см. На дно укладывается слой щебня или гравия, в который выводится сливная труба. Сверху все засыпается грунтом и при необходимости утепляется. Этого вполне достаточно для фильтрации стоков от небольшой бани.

На сложных грунтах (глины, суглинки), плохо пропускающих через себя воду, устраивают приямки под полом бани, в которых сначала скапливаются стоки до определенного объема, а затем выводятся за участок. Дно и стенки приямка выполняют из герметичного материала, не пропускающего воду. Располагается приямок под полом бани. Именно поэтому он имеет определенный недостаток. Он может быть источником неприятного запаха, проникающего в баню. При сливе стоков, когда труба полностью заполняется нечистотами, образуется вакуум, который после заполняется воздухом. При следующем сливе и заполнении трубы этот воздух сжимается и стремится вырваться наружу вверх через вход в сливную трубу. Для предотвращения его проникновения необходимо организовать водяной затвор.

Для этого ввод сливной трубы из приямка устраивают на расстоянии 10–15 см. Сверху и по бокам трубы крепится пластина. Пластина не должна доставать до дна приямка примерно 5 см. В этом положении образуется водяной затвор. Водяной затвор можно соорудить также из уголка канализационной трубы, опустив конец уголка в находящиеся в приямке ниже ввода стоки.

Установка канализации в бане своими руками

Например, последовательность действий при установке дренажной канализации будет выглядеть так:

  • первым делом необходимо проложить трубы к каждому помещению, из которого будет стекать использованная вода, причем вся система должна иметь постоянный уклон;
  • смонтировав трубы, можно устанавливать напольное покрытие, которое тоже должно быть немного наклонено к сточному желобу;
  • дальше устанавливается вентилируемый стояк и решетки;
  • недалеко от бани, на рассчитанном месте, обустраивается дренажный колодец;
  • траншея засыпается щебнем и землей, после чего вся засыпка должна утрамбовываться.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
