Варианты базисов для бугристых участков
Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.
Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:
- Ленточный;
- Свайный;
- Ступенчатый.
Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.
Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.
Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.
Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.
Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.
Принципы возведения ленточных фундаментов на участках с уклоном
Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.
Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.
Участки с незначительным уклоном
При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:
В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.
Участки со средним уклоном
При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.
Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.
По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.
Участки с большим уклоном
Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.

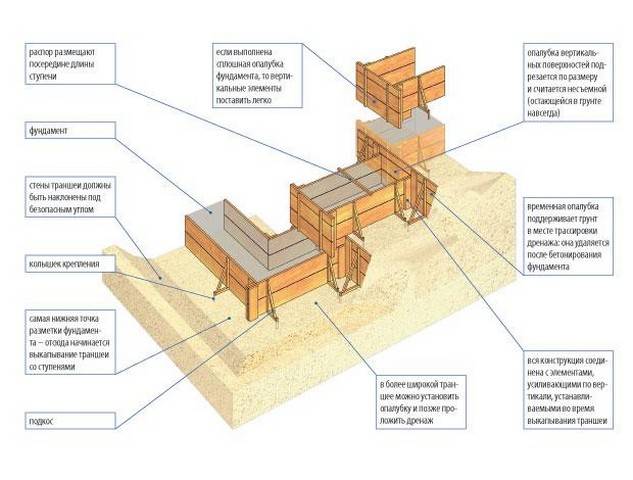

Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.
Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.
Как сделать своими руками?
Процедура самостоятельного сооружения кирпичных фундаментных столбиков предусматривает выполнение нескольких поочередных процедур. Они стартуют с расчетов, завершаясь забиркой. Рассмотрим подробнее каждую стадию работы.
Расчеты
Приступая к расчетам сечения кирпичных опор, руководствуются эмпирическими формулами для получения площади подошвы, подходящей для удержания нагрузки от сооружения.
На площадь опоры влияют габариты проектной поверхности фундаментной подошвы. Обычно принято сооружать столбы, обладающие квадратным либо прямоугольным сечением.
При возведении одноэтажного строения практичнее сооружать квадрат со сторонами 0,38 м, или прямоугольник, габариты которого 0,38*0,25 м.
Если запланировано двухэтажное здание, сечение столбов не может быть меньше, нежели 0,5*0,5 м.
Разметка
После предварительной очистки участка застройки, необходимо начать скрупулезную уборку от растительности всей этой территории. Для предотвращения неровностей на местности требуется сразу выполнить засыпку грунтом всех присутствующих углублений.
Когда строительная зона очищена и спланирована, приступают к выполнению разметки. Ее обеспечивают металлическими штырями, устанавливаемыми в точках размещения опорных столбиков. Далее приступают к земляным работам, начиная копать по отметкам ямы.
Земляные работы
Работа стартует с устройства выемок, в которых будут размещены подушки для кладки на них кирпича. Выемку грунта выполняют, учитывая габариты рассчитанных опор, а также обеспечивают зону для удобства кладки в углублении, достигающем 0,7 м.
Подготовка основы
Когда углубления выкопаны, на их дно засыпают десятисантиметровый песчаный и щебневый слой. Их непременно нужно утрамбовать. После этого на такую подушку укладывают гидроизоляцию, чтобы защитить от грунтовой влажности кирпич.
Усилить основание получится, если поверх рубероида выполнить заливку бетона слоем 15 см, внутри которого разместить арматуру. Спустя пару дней уже можно будет начинать кладку кирпичей, используя максимальный по крепости цементный раствор.
Кладка
Чтобы кирпичи надежно сцеплялись в прочную опору, требуется использовать хороший цемент (М-400 либо М-500).
При укладке непременно делают перетяжку каждых трех рядов армирующей сеткой. Выполняя кладку, нельзя забывать о проверке рядов на горизонтальность и вертикальность, используя строительный уровень.
По высоте опоры обязаны подниматься над уровнем грунта минимум на 20 см. Если горизонт имеет уклон, то это значение относится к самой верхней его точке.
Технология кладки предусматривает размещение в каждом ряду по 4 кирпича, тогда столбик будет квадратным и иметь внутри пустоту. Ее заполняют арматурой, после чего заливают бетоном, чтобы существенно укрепить возводимую конструкцию.
Гидроизоляция столбов
После завершения процесса кладки требуется дополнительно защитить столбики от влаги. Это мероприятие выполняют, используя битумную мастику по вертикали, а также мембраны для остановки подъема воды вверх.
Засыпка свободного пространства
Для обеспечения медленного высыхания раствора между кирпичами, благодаря чему он наберет максимальную прочность, необходимо выждать 7 суток.
Затем все оставшееся внутри углублений пространство нужно засыпать гравием либо щебнем. Такая технология позволяет нивелировать действие на опору сезонных грунтовых перемещений.
Гидроизоляция верхней части опор и забирка
Поверх кирпичных опор требуется проложить слой рубероида, а уже на него монтировать мауэрлат. Между столбами желательно возвести забирку — засыпку пространства грунтом, способным не допускать проникновение под нижнюю поверхность здания холодного воздуха.
Специфика уклона
Горизонтальные и идеально ровные участки для строительства вообще найти практически невозможно. Уклон до 3% включительно (перепад максимум 3 сантиметра для каждого метра длины) вообще не считается – такой участок называют горизонтальным. Когда же процент уклона больше указанного значения, можно уже говорить о наклоне.
Если высота в нижней точке фундамента в 4 раза больше ширины ленты, то уклон считается предельным.
И сплошную ленту в таких случаях лучше не строить – более актуальна ступенчатая методика. Ступенчатый фундамент тоже предполагает свои ограничения: длина горизонтальной ступени должна составлять минимум 60 сантиметров, ее высота не может быть меньше 30 сантиметров. Каждая последующая ступень должна перекрывать нижестоящую в конструкции на двойную ширину всей ленты либо минимум на 30 сантиметров.
Укрепление склона под фундамент
Устройство фундамента на склоне требует предварительного проведения работ по укреплению склона. Они нужны для того, чтобы избежать пучения грунта зимой, его сдвигов и других явлений, способных разрушить или сделать мене прочным основание.
Все варианты укрепления склонов основываются на принципе армирования слоев грунта с целью повышения их стабильности и прочности. Если угол наклона не превышает 7-10%, вполне достаточно будет насадить кустарники и деревья, которые снизят вероятность оползней и удержат поверхность грунта целостной благодаря своим разветвленным корням.
Можно создать альпинарий, соорудив у основания склона уступы и обеспечив регулярный полив каменистому саду.
Если угол наклона больше, можно установить металлические распорки, которые вкапывают по всей площади ската, использовать бревна, камни, геосетки, биоматы с креплением анкерными болтами. Хорошо подойдет и террасирование – создание подпорных стенок, которые отличаются простотой возведения и долговечностью. Перед строительством подпорной стенки снимают слой почвы, делают дренаж, выкладывают плоские камни по горке.
При выборе конкретного способа укрепления склона для ленточного, свайного, плитного или столбчатого фундамента учитывают особенности самой конструкции, ориентацию по сторонам света (наклона и участка в целом), величину угла наклона, предполагаемый слой гидроизоляции, состав почвы, глубину прохождения грунтовых вод и промерзания земли, специфические особенности рельефа.
Пошаговая инструкция по монтажу
Когда сооружается ленточный фундамент на склоне своими руками, нужно очень тщательно следить за выполнением каждого этапа работ, так как даже незначительные элементы способны повлиять на показатели прочности и стойкости всей конструкции.
Основные этапы создания ленточного фундамента:
- Расчет конструкции с учетом всех важных параметров, разметка участка, установка ограничивающих кольев в углах будущей траншеи.
- Процесс рытья траншеи на установленную глубину, тщательное выравнивание ее по горизонтальному уровню, просыпка песчаной подушки, трамбовка, проверка горизонтали уровнем, выравнивание повторно и коррекция при необходимости, засыпание слоя щебня, снова трамбовка, проверка ровности.
- Прокладка слоя гидроизоляции.
- Далее нужно сделать опалубку, смонтировать арматурный каркас, залить бетон.
- Лента выдерживается до полного набора прочности (28 дней), первые 10 дней по поверхности бетона разбрызгивается вода. Демонтаж опалубки через 10 дней.
- Покрытие ленты слоем утеплителя и гидроизоляции, продолжение строительных работ.
Правильно рассчитанный и выполненный ленточный фундамент на склоне способен обеспечить нужные геометрические и эксплуатационные характеристики зданию, снизив до нуля влияние на параметры будущего строения неровностей площадки. Выполнять все этапы работ нужно в правильном порядке, в строительстве использовать только качественные материалы. Все работы можно провести своими руками, при наличии определенных знаний и инструментов.
Плюсы и минусы участков с уклоном
Практически на каждом участке со сложным рельефом можно построить добротное и комфортное жилье. Более того, дом будет иметь преимущества, недоступные на ровной земле, в число которых входят следующие возможности:
- Архитектурное разнообразие
. Дом на склоне всегда выглядит нестандартно, и притягивает взоры окружающих. Склон — идеальное место для выразительных построек с необычной планировкой и оригинальных ландшафтных решений. Облик строения будет определяться не только вкусом хозяев, но и особенностями участка. Например, способ подъезда к дому (с вершины или от подножия) повлияет на расположение жилых и хозяйственных помещений, главного фасада, лестниц и террас.
- Экономия на канализации
. Отпадает необходимость в насосах для откачки сточных вод. Достаточно проложить трубы, остальное сделают законы физики — отходы будут удаляться самотеком.
- Экономия на дренаже для фундамента
. Дождевая и талая вода стечет вниз, а дом останется сухим. Совсем отказываться от дренажа не стоит; его конструкцию упрощают и тем самым снижают стоимость.

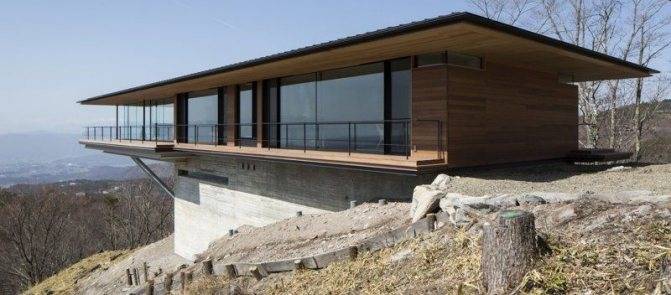

Каменистый склон в хвойном лесу — идеальное место для возведения дома
Новые возможности для садоводов-любителей. Склон можно разбить на террасы и высаживать растения с учетом их свето- и влаголюбивости. Культуры, нуждающиеся в солнечном свете, высаживают сверху, те которым нужна влага — внизу. Растениями можно украсить и сам дом, озеленив плоскую крышу.
Строительство дома на склоне — всегда уникальный проект, готовых решений здесь не бывает. Строительные компании предлагают проекты для сложных участков, но они, как правило, требуют адаптации под конкретную местность. Доработка типового или разработка оригинального проекта потребует дополнительных средств. При проектировании дома на склоне учитывают не только перепад высот и характеристики грунта, также определяют допустимые нагрузки на почву. К минусам сложного участка (легко преодолеваемым благодаря современным технологиям и материалам) относятся следующие особенности:
Габионы (сетки с камнями) укрепляют склон и помогают избежать оползней
- Затраты на нулевой цикл
. Чем сложнее рельеф участка, тем больше потребуется финансов для рытья котлована, организации подпорных стен и дренажа. Иногда нулевой цикл обходиться дороже, чем все последующие строительные работы.
-
- Ограничения в расположении жилья
. В темное время суток холодный воздух опускается вниз, вдоль склона. Дом, расположенный на склоне, будет служить преградой для движения воздуха и около него образуется так называемый «карман холода» (застой холодного воздуха). Чтобы избежать охлаждающего эффекта, дом строят максимально высоко.
- Необходимость тщательной гидроизоляции фундамента
. Поскольку дом всегда закладывается горизонтально, часть фундамента неизбежно окажется заглубленной в грунт. Это сулит экономию в расходе тепла, но также требует грамотного отвода грунтовых вод и дополнительной изоляции.
- Ограничения в эксплуатации
. Помещения в доме будут освещены неравномерно. Другое ограничение касается членов семьи старшего возраста, которым трудно ежедневно передвигаться с одного уровня на другой.
Максимально высокое расположение проекта дома на склоне улучшает эксплуатационные характеристики постройки
Особенности конструкции
Для территорий с перепадами высоты часто возводят дома с террасными площадками и цокольными уровнями. Основной частью такого здания является фундамент. Он не допускает сдвига почвы и перераспределяет давление на землю. Чтобы защитить строение от вредного внешнего воздействия, выполняют дополнительные работы. Они предназначены для укрепления склонов, повышения безопасности.
Обязательно выполняют хорошую систему дренажа. Защита несущих стен и основания от дождей и потока воды после таяния снега предупреждает преждевременное разрушение конструкций. Чтобы направить паводок вдоль подпорной стенки террас, роют в том же направлении канаву и засыпают ее щебенкой.
Грунт вокруг здания обязательно уплотняют. Для этого устраивают отмостку из цементного раствора, вынув предварительно часть земли и заменив ее на песок. Также почву уплотняют геотекстилем или армированными решетками.
На территории с изменением высоты проект здания никогда не бывает стандартным. Условно выделяют следующие типы таких строений:
- Дома со ступенчатой этажностью бывают каскадно-секционными. Их части сдвинуты в вертикальном направлении между собой. При большом уклоне делают террасное строение. Тогда терраса одной части строения является крышей для второй. Подобные здания напоминают ступеньки лестницы.
- Здания с переменной этажностью сооружают на склонах любой крутизны. Строение состоит из нескольких частей, крыши которых расположены в единой плоскости. Во всех частях разная этажность. Количество уровней определяется крутизной склона.
Для повышения надежности и комфортного нахождения в подобных строениях обустраивают для каждого уровня собственный вход, если постройка состоит из нескольких ярусов. Крышу делают плоскую. Тогда появляется возможность ее эксплуатации. Подобный способ удобен, если территория земельного участка маленькая. На плоских кровлях многоярусных зданий организуют зону для отдыха. Там делают патио, устанавливают беседки, размещают террасы для барбекю или игровые площадки для детей.
На заметку!С применением мембранных стройматериалов на плоской кровле здания, состоящего из нескольких ярусов, делают сад. Тогда озеленение предусматривают еще на стадии создания проекта, чтобы специалисты могли верно распределить давление. К примеру, тяжелые деревья размещают над несущими стенами.
В оформлении фасадной части здания применяют панорамное остекление террасы или комнаты. Огромные окна, изготовленные из современных материалов, не пропускают тепло. Поэтому их устанавливают в регионах с суровым климатом, морозной, затяжной зимой.
Строительство жилого здания на территориях с неровным рельефом возможно только после укрепления склона. Проекты для них создают индивидуально, учитывая особенности местности. При правильном расположении здания любые минусы сложного рельефа становятся преимуществами. Здание получается уникальным и запоминающимся.
Дизайн участка на склоне
Главное достоинство участка с выраженным рельефом, это террасы, и дизайнерская задача состоит в том, чтобы эта красота оставалась открытой для обзора.
По этой причине высокие деревья высаживаются на вершине холма, за домом. Нижняя часть декорируется низкорослыми деревьями и декоративными кустарниками. Отлично смотрятся на нижних террасах каменистые горки со стелющимися можжевельниками и карликовыми елями.
Терраса, обустроенная для отдыха, находится в верхней части. Такое местоположение позволит любоваться горным ландшафтом.
Если же для отдыха нужно выделить затененное место, его лучше организовать внизу северного склона. В нижней части также создаются все гидротехнические сооружения: каскады, водопады, ручьи (их достаточно легко сформировать на естественных перепадах высот).
Практический совет. Если дом построен на склоне, двор может находиться от него на некотором расстоянии – его обычно обустраивают возле въезда на участок. Там же располагается гараж и все хозяйственные постройки.
Склоны озеленяются растениями, быстро адаптирующимися к горным условиям и легко переносящими недостаток влаги. На северной стороне можно посадить рододендроны – красивоцветущие кустарники с благородной внешностью.
Затененные места также понравятся вербейнику монетчатому, лилейникам, хостам.
На южных террасах можно высаживать все растения, любящие солнце. Здесь можно высадить даже розы определенных подвидов: стелющиеся, морщинистые. Хорошо приживется на солнечном склоне астильба, корни которой уходят вглубь грунта, надежно скрепляя его.
Ландшафт с перепадами высот может затмить дизайн любого участка на ровной местности. Правда, потрудиться для этого придется намного усиленнее.
Как сделать грядки-террасы смотрите в нашем видео:
dizlandshafta
Полезно3
Какой вариант фундамента и в каком случае выбрать?
В случае, если значение угла наклона:
- не превышает 3%, то такая поверхность относится к числу ровных, для него подойдет ленточный фундамент;
- находится в диапазоне от 3 до 8 %, то уклон можно отнести к числу малых;
- находится в диапазоне от 8 до 20%, то такой уклон является средним;
- превышает 20%, то он уже является крутым.
Когда речь идет о первых двух случаях, то подходящим вариантом для склона будет — ленточный. Когда уклон является средним, то лучше всего выбрать ступенчато ленточное основание , а если угол наклона больше 20 %, то подойдет только столбчатый фундамент.
Также тут следует отметить, что этот тип подходит в любой ситуации.
В процессе устройства ленточного основания, цоколь устанавливается глубоко в склон. Стоит отметить, что строительство такого типа основания, довольно дорого обходится, но, если речь идет о кирпичном доме, выбор ленточного будет самым верным решением.
Как уже отмечалось выше, свайный фундамент можно отнести к числу универсальных, он отлично подходит для строительства, как жилого дома, так и, к примеру, гаража. Причем абсолютно при любом угле наклона. Но нужно помнить, что у данного типа есть один минус — невозможно построить дом, имеющий подвал!
Столбчатый фундамент может стать великолепным решением для пригорода. К примеру, он подойдет для территории расположенной между склонами (холмами).
В случае, когда невозможно внести коррективы в рельеф поверхности, используются различные конструкции, которые значительно минимизируют риск обвалов склонов. В зависимости от типа, это могут быть и опорные плиты и балки, а также различные сооружения из свай и многое другое.
Для того, чтобы выполнить установку фундамента без ошибок, нужно четко понимать и придерживаться правилам его устройства. Такой процесс нельзя отнести к очень сложному, к примеру, выполнить устройство основания типа ленты не сложнее, чем сделать тоже самое на ровном участке.
Важно, чтобы поверхность дна котлована была горизонтальной. До начала процесса заливки, на дно стелется специальная бетонная подушка (либо из песка)
Цель такой подушки проста — уменьшить давление оказываемое конструкцией на грунт. После чего необходимо установить опалубку, которая должна превышать уровень грунта (в соответствии с геометрией цокольного этажа), тут следует отметить, что в месте уклона, опалубка имеет большую высоту. Затем остается лишь уложить арматуру и выполнить заливку бетонной смеси.
Не забываем, что фундамент столбчатого типа годится исключительно для небольших загородных домов (имеющих небольшой вес). Такой фундамент, как правило производят из монолитного железобетона.
При выполнении работ важно соблюдать следующую последовательность:

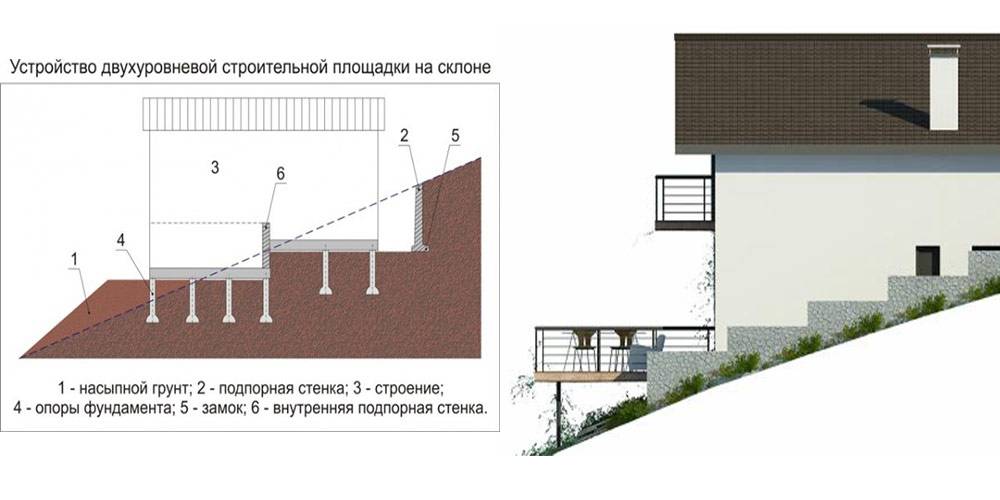

Первым делом в верхней части участка изготавливают специальную подпорную стенку;
Аналогичные действия выполняют в нижней части участка;
После чего в область между подпорными стенками засыпают грунт, что будет способствовать сдерживанию обсыпания грунта;
После чего необходимо произвести отрывку шурфов, их параметры в обязательном порядке должны соответствовать размерам столбов;
Очень важно, чтобы обрезы столбов были выравнены;
После чего приступают к устройству ростверка.
К числу наиболее экономичных видов отнести можно именно этот тип. Такой вариант станет превосходным решением в случае, когда речь идет о крутых откосах. В данном случае, сваи вворачивают в землю так, чтобы их оголовки были вровень друг с другом.
Как уже отмечалось, есть целый ряд возможных типов основания, которые годятся для установки на неровных участках. Среди наиболее популярных вариантов выделить можно ступенчатый фундамент.
