Как сделать флюгер на крышу своими руками из металла: Идеи

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

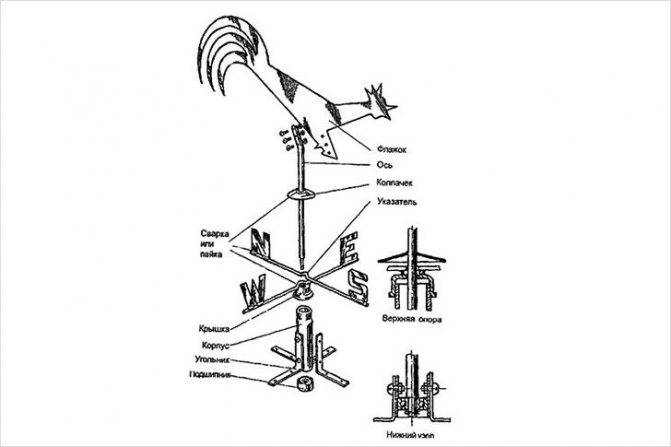

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

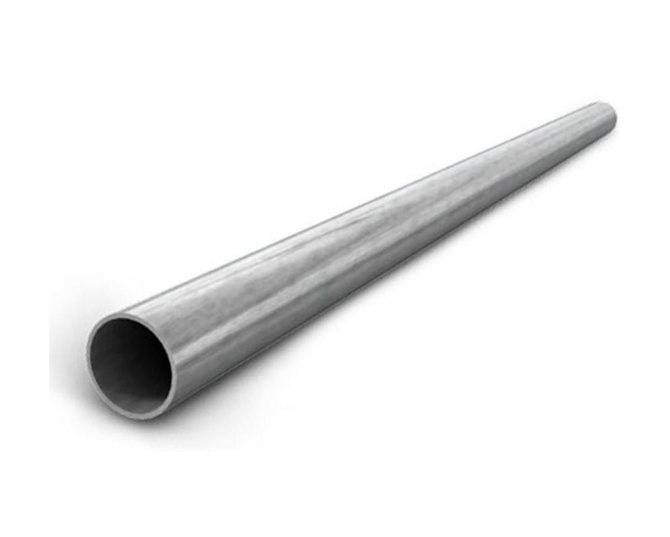

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Крепление

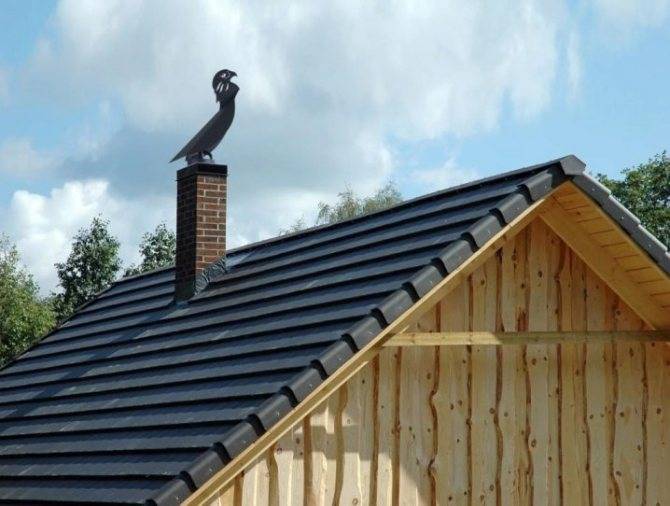

Самый распространенный и практичный вариант – крепление флюгера к дымоходной трубе. Если дымоход кирпичный, то прочность крепления не вызывает нареканий. Конструкция флюгера в этом случае закрепляется в вертикальном положении шурупами на углах. А при наличии вентиляционного дефлектора можно приварить конструкцию к нему.

Можно прикрепить конструкцию на специальных опорных элементах к горизонтальному ребру ската крыши. Единственный недостаток – это деревянный конек, который со временем может треснуть под воздействием дождя, снега, яркого солнца и других внешних воздействий. Фигурку нужно закрепить строго вертикально в самой высокой точке крова.

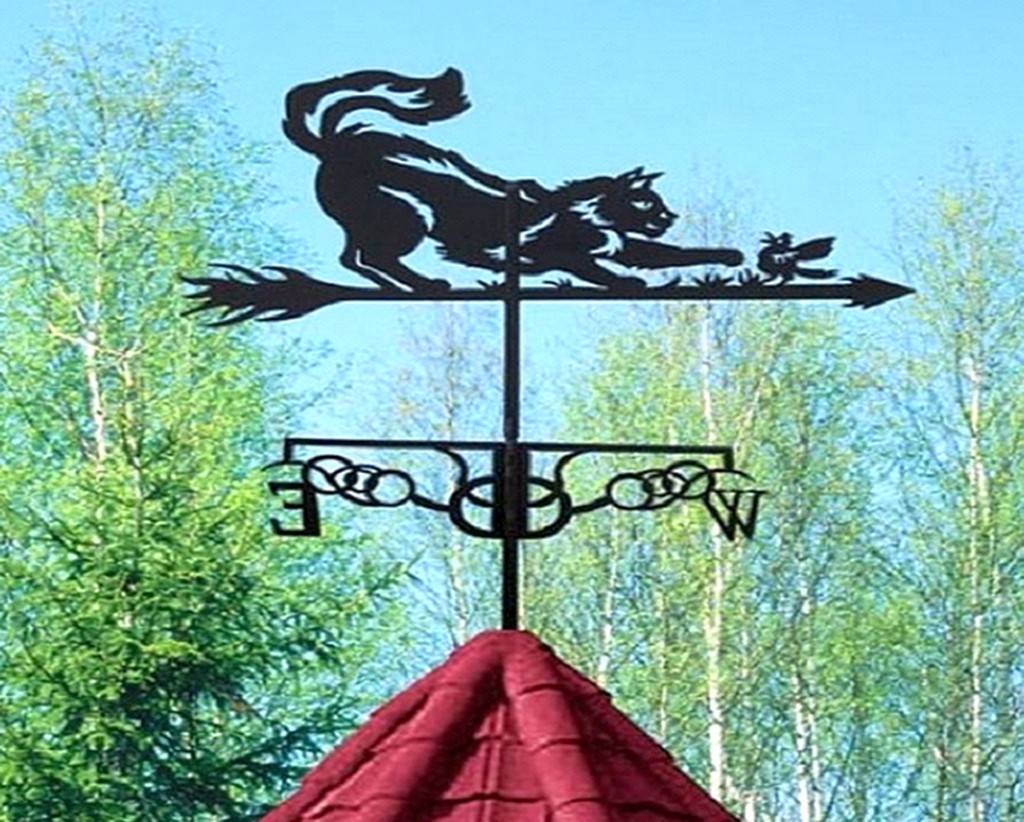

Еще один интересный и весьма нестандартный вариант флюгера – фигурка кошки, словно играющаяся с клубком или же ловящая мышь. Фигурка кошки в данном случае является флажком, а противовесом будет клубок или мышь. Подобная конструкция держится на вращающейся осевой трубке, заключенной в более толстую медную трубу. Вращение происходит за счет наличия подшипника в основном корпусе.

Флюгерная символика

Есть мнение, что фигурка флюгера несёт в себе не только декоративную, но и эзотерическую функцию. Это своеобразный талисман дома, который служит оберегом от злых сил и проводником положительной энергии. Именно поэтому фигурки подбирают со смыслом:

Петух во все времена считался оберегом от нечисти, вспомните сказу о золотом петушкеКот может принести в дом уют и семейное теплоМудрость хозяина дома будет символизировать соваГусь – поклонник порядка и сторож домаАист – для семейного благополучияЗащитить жилище от недоброжелателей поможет орёлПодчеркнуть статусность и власть хозяина способен левУдачу в дом привлекает фигурка трубочистаЗащитниками от злых недругов считается Георгий Победоносец, и, как ни странно, Баба Яга

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

  • При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
  • При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

    Некоторые изделия больше похожи на произведение искусства

  • При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла. Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Конструкция и виды флюгеров

Существует два типа флюгеров: простой в виде фигурки с розой ветров и «флюгер Вильда» — более сложная конструкция, которая помимо общего направления воздушного потока может указывать скорость ветра (до 10 метров в секунду). Флюгер изготавливается из металла, чаще всего используется сталь или медь. По функциональным качествам они друг другу не уступают, поэтому выбор – вопрос эстетический или техники, с которой работает специалист. Иногда дополнительным элементом к верхней части флюгера устанавливают пропеллер, он отгоняет птиц с крыши здания. Размер флюгера зависит от общих размеров здания, слишком маленький потеряется на фасаде, слишком большой будет выглядеть громоздко. Для средних размеров двухэтажного здания обычно устанавливают флюгер 40x80x70 см. Конструкция флюгера включает в себя минимум один подвижный узел, но его конструкция не представляет из себя ничего сложного.

  1. верхняя и самая заметная часть флюгера представляет собой металлическую пластину в виде какой-либо фигурки (это может быть и простая стрелка) и противовеса-стрелки. Она должна быть хорошо сбалансирована, чтобы точно указывать направление ветра. Эту часть флюгера называют флюгаркой;
  2. флюгарка должна быть неподвижно закреплена на стержне, который монтируется в неподвижной опоре и позволяет флюгеру свободно вращаться. Также вращение в некоторых флюгерах обеспечивается установкой на неподвижный стержень гильзы с флюгаркой, которые свободно вращаются на стержне. Движение в обоих вариантах обеспечивается с помощью подшипника, подвижные части закрываются защитным колпаком и изолируются резиновыми прокладками;
  3. в нижней части устанавливается роза ветров, указывающая направление частей света, как дополнительный элемент может быть установлена ветромерная доска, она закрепляется на оси с помощью шарниров.
  • О молниезащите частного дома читайте здесь.
  • Как самостоятельно осуществить монтаж водосточной системы, расскажет данная публикация.
  • О различных видах и областях применения битумных мастик читайте в нашей статье.

Вся конструкция должна быть прочно закреплена на крыше с помощью металлической пластины, винта на конце опоры или хомута. Для прочности флюгер часто крепят к дымоходу.

Материал

Флюгер представляет собой несложную конструкцию, состоящую из горизонтальной шкалы «Розы ветров», корпуса, противовеса и флюгарки, расположенных на вертикальной подвижной оси.

В качестве флюгарки можно использовать фанеру, пластик или листовое железо

Флюгер из металла

Перед тем как приступить к изготовлению флюгера из металла, нужно перенести на лист изображение фигурки, воспользовавшись эскизом. Идеальным материалом для такого флюгера является листовая медь.

Понравившееся изображение надо перенести на лист металла

В качестве эксклюзивных моделей флюгера можно использовать деревянные конструкции, но они менее долговечны. А пластик – это бюджетный вариант «на любителя». Некоторые умельцы даже способны сделать на даче флюгер из подручных материалов (например, пластиковых бутылок). Но вряд ли он прослужит своему хозяину долго, да и не вызовет никакого чувства эстетического удовольствия.

Приобрести флюгер в магазине не составит труда. Гораздо занимательнее изготовить флюгер своими руками.

Для изготовления можно использовать различные материалы, однако наиболее долговечными являются металлические флюгеры.

Ветряки для крыши выпускают из самых разнообразных материалов. В большинстве этот вопрос решается финансовым возможностями покупателя. Главное, чтобы используемый материал не боялся влаги, имел высокую устойчивость к ультрафиолетовым лучам, а также не весил слишком много. Традиционно ветряки делают из:

  1. Металла. Листовой металл обладает небольшим весом, механической прочностью, не горит. Для изготовления ветряка хорошо подходит нержавеющая сталь, обладающая доступной ценой, а также другие некорродирующие сплавы. Медный ветряк-петушок является эксклюзивным изделием, за изготовление которого заказчик может отдать 10-15 тысяч рублей, зато служить он будет более 100 лет. Только ветряки из меди и стали можно установить на трубу дымохода, так как они не горят и выдерживают воздействие агрессивных химических соединений.

    Медный флюгер в виде орла

  2. Дерева. Ветряки из дерева чаще делают своими руками, вырезая флюгарки лобзиком из фанеры. Достоинства этого материала — легкий вес, дешевизна, а также простота обработки. Однако, древесина не обладает высокой влагостойкостью, поэтому срок службы такого изделия не превышает 1-2 сезона, после чего ветряк темнеет, покрывается плесенью и ломается. Продлить жизнь флюгеру из фанеры можно, обработав поверхность защитным лаком или краской. Правда, лакокрасочное покрытие придется обновлять раз в 2-3 года, так как оно выгорает, трескается, а затем разрушается под действием ультрафиолета.

    Флюгер в виде петушка из окрашенного дерева

  3. Подручные материалы. Простой ветряк для развлечения детей делают из подручных материалов, которые найдутся в каждом доме. Для работы подойдут пластиковые бутылки, стаканчики, неиспользуемые диски. Однако, эти поделки носят сугубо декретный характер и устанавливаются на забор или прямо на землю. Запрещается монтировать ветряки из пластика на трубу дымохода, так как они горят, выделяя в атмосферу вредные пары.

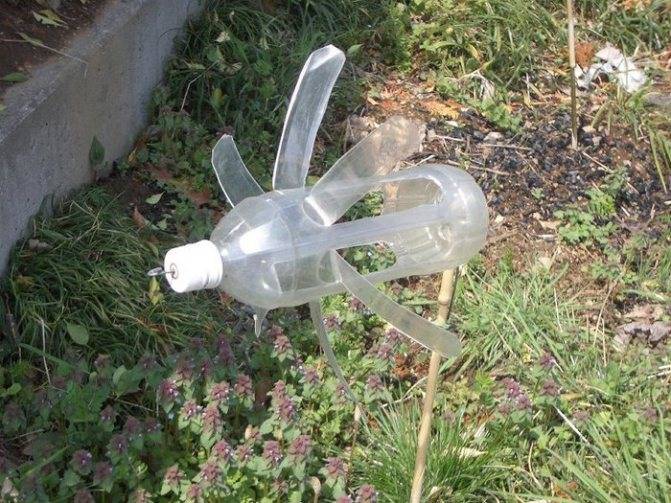

    Ветряк из пластиковых бутылок, сделанный своими рукам

Материал изготовления

Флюгер можно выполнить из любых подручных материалов – дерева, фанеры, пластика. Однако традиционным и самым надежным считается металл. Такой флюгер прослужит десятки лет, подчеркивая добротность жилища. Обработка металлических деталей специальными антикоррозионными составами защитит прибор от воздействия осадков и солнечных лучей, а также придаст изделию дополнительный эффект.

Простые фигурки вырезают из листового металла специальными ножницами. Замысловатую флюгарку можно изготовить при помощи электролобзика, но это кропотливый и трудоемкий процесс, требующий определенных навыков и сноровки. Лазерная технология резки металла позволяет делать красивые фигуры любой сложности, однако это дорогостоящий процесс.

Штампованные декоративные флюгеры лишены индивидуальности. Кованые или отчеканенные ветроуказатели, изготовленные искусными мастерами, будут оригинальны и неповторимы. Именно такие изделия заряжают дом положительной энергетикой, являясь его оберегом.

Флюгер аист

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

Крылатый конь — чем не украшение для дома

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.

Читать также: Производство стали мартеновским способом

История возникновения флюгера

Флюгер на крыше — это стильно

Само слово «флюгер» имеет корни от голландского слова vleugel и его дословно можно перевести как «крыло». В прошлое время на флюгере устанавливали фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха. Кроме того, если хозяин дома занимался каким-либо ремеслом и получал доход за свою работу, то, как правило, визуализация профессии отображалась на внешнем виде флюгера. Судя по находкам археологов, такие устройства устанавливали уже в 48 году до нашей эры. Однако тогда они выступали в качестве мистического, языческого оберега, защитой от неприятностей.

Стоит согласиться, что с такой деталью на крыше, как флюгер, внешний облик дома сразу приобретет совершенно иное «звучание», и в связи с этим, желающих украсить крышу дома становится все больше.

Пустые пластмассовые бутылки: использовать по назначению

Четыре пустых пластиковых емкости могут стать материалом для изготовления простейшего флюгера. Еще понадобится нож для обрезки, металлический прут, жердь, используемая в качестве оси конструкции. Изготавливать флюгер из пластиковых бутылок начинаем… со сбора пустой тары.

Бутылки кроятся по-разному. У двух из них отрезается для дальнейшего использования верхняя часть (с пробкой) длиной почти до половины емкости. Донышки тоже не выбрасываются, а используются вместе с двумя другими, отрезанными от оставшихся двух бутылок. В итоге получается два отрезанных «верха» и четыре донышка высотой с 200-грамовый стакан.

На каждой из четырех емкостей острым ножом под углом где-то в 45 градусов у линии среза делаем по одному надрезу по косой в виде заусеницы. Это, своего рода крепеж, за который будут цепляться таким же заусенцем детали флюгера. С верхними частями бутылок, заранее подготовленными, поступают следующим образом:

  • у одной из них откручивается пробка;
  • по центру ее ножом или раскаленным прутом выполняется отверстие – паз для оси, на которой будет держаться вся конструкция;
  • пробка с дырой прикручивается на горлышко.
  • другой «верх» остается без крышки.

Читать также: Диск для резки алюминия для болгарки 125

Собирается флюгер в такой последовательности. Вначале состыковываются два верха срезанными поверхностями с предварительно выполненными пазами-срезами. Как матрешка, они соединяются между собой легким вкручиванием один в другой. На получившееся «туловище» цепляются косыми срезами в месте соединения донышки. Они должны располагаться вокруг объемного корпуса в одном направлении.

Через нижнее отверстие бутылки продевается пруток, ветка, металлический стержень – все, что можно использовать в качестве оси. Верхним ограничителем будет служить крышка бутылки, в отверстие которой плотно войдет ось флюгера. Конструкция готова. Можно устанавливать в удобном месте. При дуновении ветра легкие пластиковые лопасти начнут вращаться.

Краткая история

Парусник 3D

Главное предназначение флюгера в том, чтобы определять направление и скорость ветра. Приспособление функционирует за счет противовеса. Первые подобные устройства появились более 1000 лет назад. В наше время флюгер играет, как правило, декоративную роль. Он может быть разных размеров и форм.

Изначально флюгерами украшали корабельные мачты. Позже моряки начали украшать этим устройством и свои дома, придавая ему значение оберега. Сегодня флюгера оснащают пропеллерам для отпугивания птиц. Кроме того, их нередко используют в качестве вытяжки и вентилятора.

С коронацией Петра І в Россию пришла мода на флюгера. Во избежание хоть какого-то напоминания о царской России в период Советского союза флюгера перестали использоваться. Об этих изделиях вспомнили только после распада СССР.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

  • Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
  • При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

  • Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
  • Подшипник качения;
  • Ось вращения;
  • Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

  1. Изготавливается чертёж конструкции флюгера.
  2. Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
  3. Затем фигура вырезается ножницами.
  4. Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
  5. Обводятся маркером/карандашом/мелом контуры фигуры.
  6. Затем лист зажимается в верстатке.
  7. После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
  8. Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
  9. Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
  10. После этого изготавливается флюгарка из металлического прутка с противовесом.

Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе. Фигурка приваривается к флюгарке с противовесом. Внизу к ней присоединяется поворотная ось. Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения. Когда все элементы готовы, их собирают и проверяют на работоспособность. Далее флюгер красится, обрабатывается и доводится до завершённого состояния. В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

  • канцелярский нож;
  • фломастер;
  • картон;
  • проволока;
  • гвоздь;
  • брусок из дерева;
  • бутылки с крышками – 2 шт.;
  • выкройки.

Делаем флюгер-самолет:

  1. Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
  2. Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
  3. Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
  4. По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
  5. В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
  6. Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

  • стаканчик с крышкой из пластика;
  • картон или плотная цветная бумага;
  • палочка из дерева или карандаш с ластиком на конце;
  • пластиковая соломинка;
  • булавка английская или иголка.

Изготавливаем стрелку:

  1. Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
  2. Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
  3. Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

  1. Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
  2. После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
  3. Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.

Защита от коррозии

Все зависит от выбора материала основной детали. Если она изготовлена из меди, защита не нужна, со временем изделие покроется благородной патиной, придающей ей благородный вид. Лист из оцинкованной стали вообще принимать нежелательно. Мехобработка нарушает плакирующий слой, что впоследствии вызовет его отслоения в разных местах, изделие будет выглядеть грязным и неаккуратным. Нержавеющая сталь всем хороша, но ее трудно обрабатывать. А в натуральном виде, венчая дымоход или конек, такое изделие будет неконтрастным, визуально скрадывая элементы рисунка. Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.

На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.

На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.
