Как проложить электрику в доме своими руками: схемы подключения и разводки розеток и выключателя: Обзор

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

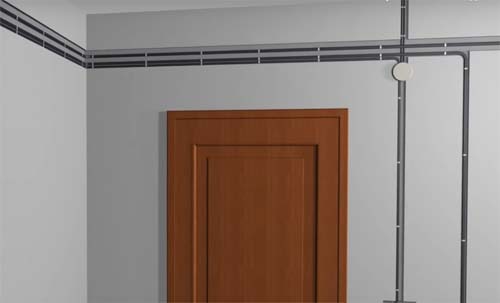

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

1. Рассчитываем сечение кабелей.
2. Выполняем разметку и штробление.
3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
4. Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.
	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Создание схемы

Подробно правила составления схемы электропроводки предоставлены в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

• определить, где входит вводной кабель и где будет расположен электрощит;
• автоматика (УЗО, автоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
• мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
• потолочные светильники;
• розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

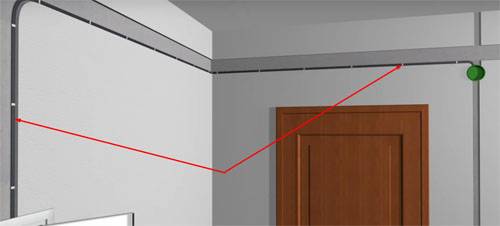

1. Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
2. Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
3. От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
4. Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
5. Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
6. В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты. Если вы хотите разместить розетки и выключатели в ванной – ознакомьтесь со статьей: https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Азбука работы: электропроводка в частном доме

В частном доме не обойтись без контуров, которые и питают электроприборы. Подходя ответственно к разработке схемы, сначала вам посоветуем продумать варианты с освещением, затем с установкой розеток (обязательно с учетом подключения бытовых приборов) и уж затем вы приблизитесь к отделочным работам. Каждый из установленных контуров идет с собственным автоматическим выключателем, а группа из контуров – с УЗО (это известное всем устройство защитного отключения). В свою очередь и выключатели и устройства контроля закольцовываются на специальном распределительном щите.

Как советуют опытные электрики, лучше заранее сделать большее количество контуров (можно на будущее «про запас»). Это еще и вдвойне удобно в том случае, если вам придется столкнуться с коротким замыканием – в других контурах проблем с электропотреблением не будет никаких. Так что для удобства и безопасности такое решение будет одним из самых предпочтительных.

Если у вас приборы будут достаточно большой мощности, например, электроплита, стиральная машина, холодильник, то вам понадобятся провода большого сечения, они подводятся отдельно. Напомним, что нагрузка на все без исключения контуры, отвечающие за питание трехфазного оборудования (на 380 В) в бытовых условиях дома не должна превышать показателей в 6 кВт, а те, что работают с приборами на 220 В –  2 кВт.

Советов мы можем дать вам множество, но основной и главный для всех времен и народов – не пренебрегать правилами вашей же безопасности! А это значит, что если надо сделать заземление, значит нужно его непременно провести! Если надо купить розетку определенного класса, отвечающего за безопасность во влажных помещениях (а желательно еще иметь и вентиляцию в ванной комнате), значит нужно ее приобрести и не жалеть потраченных денег. А теперь приводим основные тезисы работы с электропроводкой в частном доме.

• В случае, если вы решили установить электрический обогрев комнат, то вам понадобятся контуры, питающие радиаторы. При этом нагрузка на них не должна также превышать пограничных значений.
• Выбирая маршруты для проводки, нужно учитывать главное правило – нельзя укладывать по диагонали, а лишь по горизонтали и вертикали. Это касается не только стен, но и потолка, а также пола (мерьте хоть металлической линейкой, но обеспечьте).
• Схему имеющейся электропроводки лучше держать в наличии у себя дома – это позволит избежать повреждений кабеля при непредвиденном ремонте.
• В вертикальной плоскости обычно прокладывают проводку возле дверных проемов, а по горизонтали – на высоте полуметра над полом (это общепринятое правило).
• Проводку лучше всегда делать, чтобы она была с запасом, тогда при экстренной необходимости особых доработок не понадобится.
• Диаметр трубок для защиты кабеля выбирают, подсчитав необходимое количество одножильных проводов, собранных вместе.
• Диаметр с уже подсчитанным количеством одножильных проводов должен быть процентов на 20 больше, чем диаметр самого кабеля.
• Обеспечить безопасность в вашем доме можно при помощи гофротруб, которые, находясь под слоем штукатурки, значительно снижают шансы возникновения пожара.
• Специальные канавки под телевизионный или интернет-кабель также лучше сделать заранее во всех комнатах, даже если пока в них нет телевизора или компьютера.
• В ванной комнате нужно учитывать постоянную повышенную влажность, поэтому розетки должны быть определенного класса защиты и установлены в местах, где меньше вероятность попадания воды.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.
