Как сделать электрический теплый пол под плитку своими руками: делаем монтаж правильно

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

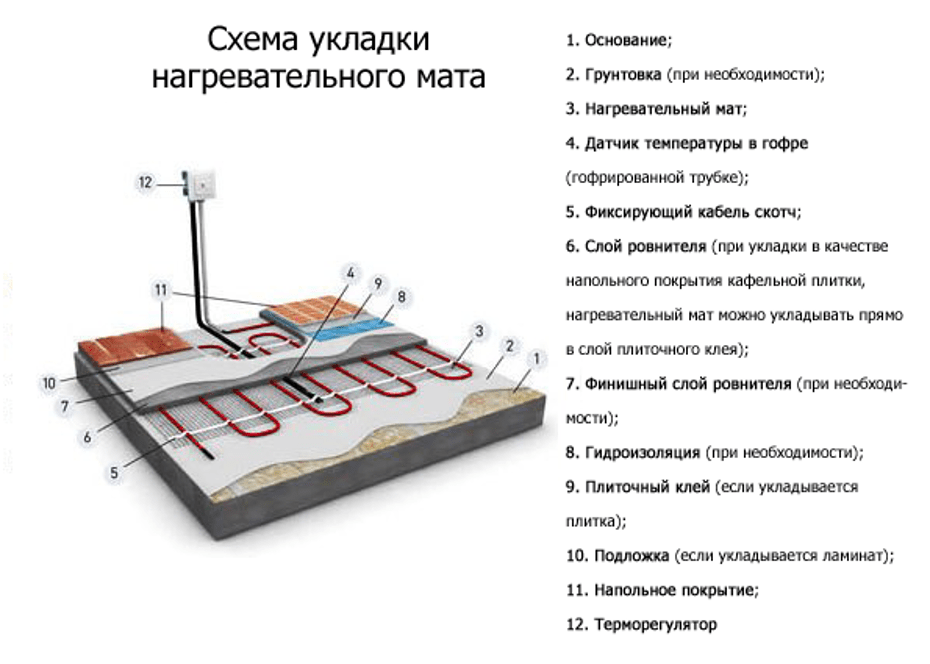

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

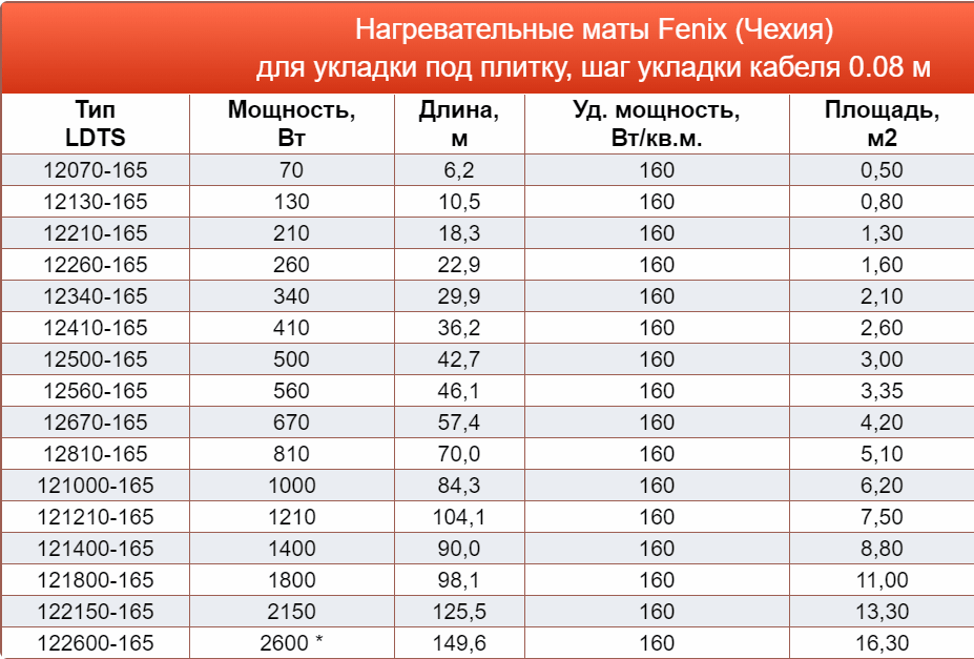

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

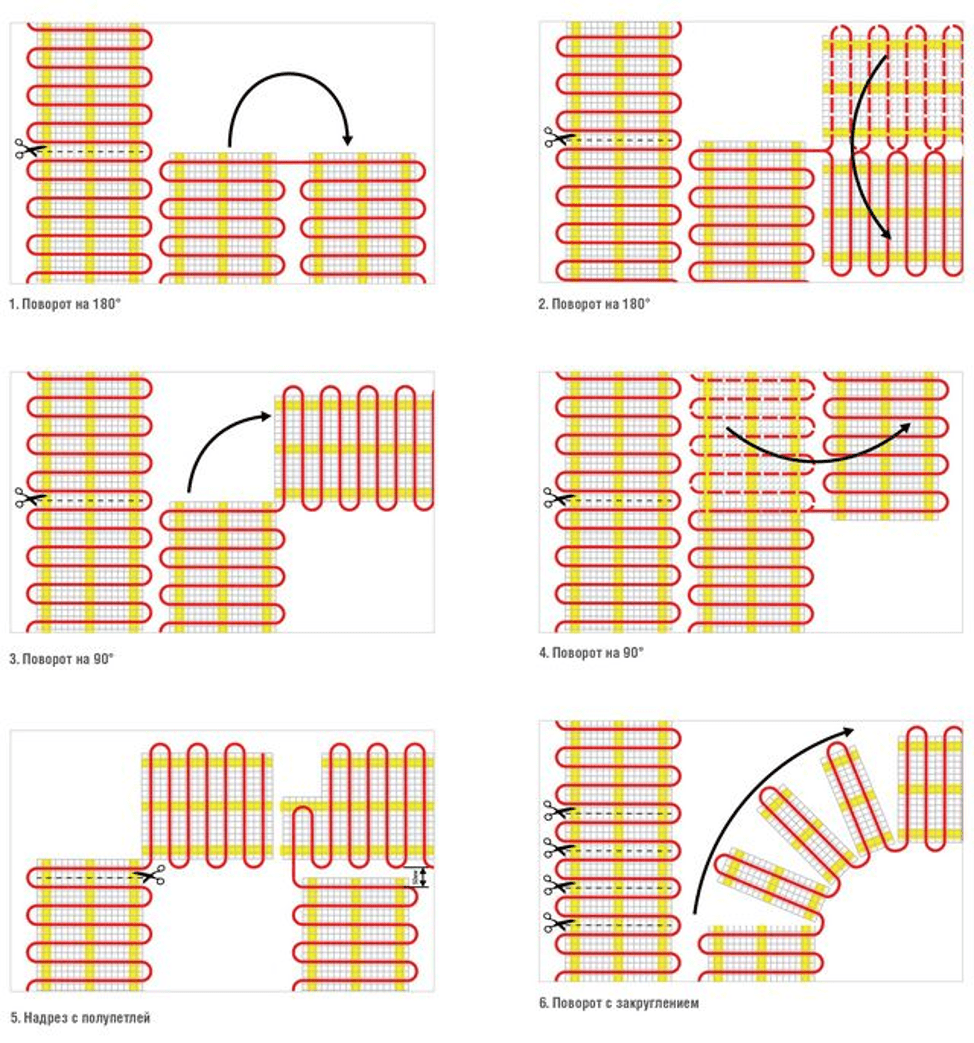

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Инфракрасный электрический тёплый пол под плитку

Данный вид электрического тёплого пола под плитку относится к инновационным разработкам. В процессе эксплуатации выделяется инфракрасное излучение, обеспечивающее нагрев керамической плитки без разогрева отопительного контура. Благодаря высокой плотности и теплопроводности системы обеспечивается быстрый прогрев плитки. Предлагаем познакомиться с данным типом тёплого пола более подробно.

Инфракрасный тёплый пол для плитки – оптимальный вариант для квартиры

Эксплуатационные характеристики

К основным эксплуатационным характеристикам тёплого пола под плитку данного вида стоит отнести:

  • мощность одного квадрата формируемого покрытия – 25-35 Вт/ч;
  • нагрев поверхности пола до 30°С;
  • КПД системы достигает до 95%.

Производители предлагают термоплёнку шириной 0,5-1 м. Это позволяет подобрать оптимальный вариант для конкретного помещения. При этом через каждые 0,025 см предусматриваются участки, позволяющие отрезать плёнку в размер.

Плёнку всегда можно отрезать в размер в зависимости от площади пола

Типовая схема и технология монтажа

Плёночный пол может иметь вид плёнки, состоящей из двух слоёв полимеров, между которыми размещена углеродная наноструктура, излучающая тепло в инфракрасном спектре. Производители также предлагают конструкции с карбоновыми стержнями, соединёнными между собой при помощи медных шин, покрытых серебром. При прохождении тока поверхность нагревается и излучает инфракрасные волны.

Клеевой состав наносится непосредственно на плёнку

При использовании плёнки

Если в качестве источника нагрева выбрана плёнка, порядок выполнения монтажных работ можно увидеть в следующем видео:

Watch this video on YouTube

При использовании стержневых матов

Если инфракрасный пол состоит из карбоновых стержней, а вы решили выполнить монтаж своими силами, порядок выполнения работ можно увидеть на следующем видео:

Watch this video on YouTube

Достоинства и недостатки

К основным преимуществам системы стоит отнести:

  • бесшумную работу;
  • возможность монтажа в помещениях с повышенным уровнем влажности;
  • быстрый монтаж тёплого пола;
  • возможность подключения к системе «умный дом»;
  • длительный срок службы, достигающий 25 лет;
  • отсутствие негативного электромагнитного излучения;
  • минимальная толщина, что особенно актуально для помещений с невысокими потолками.

К недостаткам стоит отнести высокую стоимость.

Watch this video on YouTube

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

  • пенопласт;
  • пенополистирол;
  • фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

  • проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
  • не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
  • устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
  • плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
  • не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

  • отличный внешний вид;
  • практичность;
  • хорошие показатели теплопроводимости;
  • способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

  1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

  2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

  3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

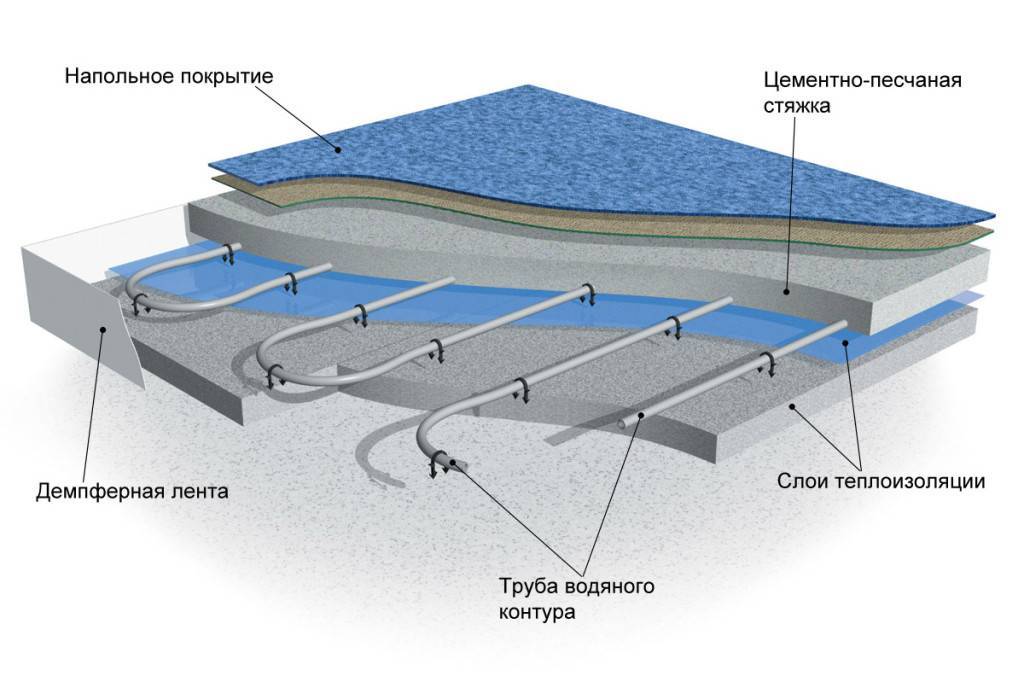

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца. Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»)

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, – и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Watch this video on YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Подготовка бетонного покрытия

Как и при укладке обычной плитки, перед тем, как положить теплый пол, первым делом требуется выравнивание пола посредством бетонной либо наливной стяжки. Второй вариант, конечно, предпочтительнее, т.к. не требует применения уровня или длинного правила. Если же неровностей нет, то можно смонтировать электрический пол под плитку, обойдясь без этого этапа.

После высыхания нужно убедиться в отсутствии какого-либо мусора и заняться теплоизолированием поверхности, предварительно прогрунтовав пол. Этот процесс очень важен, т.к. при правильном его выполнении тепло будет уходить именно вверх, на кафельную плитку, а не расходоваться на бетонные перекрытия.

Для данной работы потребуется приобретение изоляционного материала — пенофола. Продается он в рулонах и имеет специальное клеевое покрытие с одной стороны и отражающую поверхность с другой, а потому проблем с его укладкой не будет. Пенофол клеится к бетонному полу, при этом зазора на стыках быть не должно. Сами же швы проклеиваются металлизированным скотчем. Так же необходимо обеспечить небольшой заход этого материала на стены (несколько сантиметров) для лучшей теплоизоляции.

Последний этап подготовки пола — это укладка поверх изоляции металлической сетки, которая будет препятствовать прямому контакту электрического мата с пенофолом.

Подготовительный этап

Для укладки теплых полов под плитку понадобятся:

  • один или несколько комплектов теплого пола
  • термостат, датчик температуры, УЗО или выключатель-автомат. Лучше приобретать продукцию известных производителей электроустановочных изделий, а не того же бренда,что теплые полы
  • возможно — дополнительный монтажный кабель и соединительные комплекты
  • теплоотражающая подложка с лавсановой или полиэтиленовой металлизированой пленкой, но не с алюминиевой фольгой (под инфракрасный теплый пол), фольгированный пенофол (под кабельный)
  • кусачки, ножницы, канцелярский нож, обжимные клещи, пассатижи, инструмент для снятия изоляции, строительный фен, степлер, отвертка
  • скотч
  • плиточный клей для теплых полов, возможно, смесь для наливных полов или стяжки
  • пластиковый зубчатый шпатель для клея
  • плитка

Предварительно составляется план раскладки секций. Рассчитывая необходимое количество секций, нужно отминусовать от общей площади помещения площадь участков, где стоит мебель, крупная бытовая техника, сантехническое оборудование. Также требуется отступ от стен минимум 5 см, такой же интервал рекомендуется выдерживать между соседними секциями. От источников тепла секции должны отстоять минимум на 10 см.

Стержневые инфракрасные полы способны к саморегуляции нагрева, поэтому допускается их запирание мебелью. Но зачем укладывать недешевые маты под холодильником, плитой или встроенной техникой на кухне, под душевой кабиной в ванной? К тому же, нет необходимости монтировать теплые полы по всей площади. Для эксплуатации кабельного теплого пола в качестве источника основного обогрева нужно покрыть термоматами от 70% площади, дополнительного — не менее 40%.

Помимо самих комплектов теплого пола с проводами, зажимными контактами, изоляцией, необходимо приобрести термостат и датчик температуры.

Простейший механический термостат управляется вручную и поддерживает заданную температуру, не допуская перегрева.

Электронный программируемый терморегулятор самостоятельно устанавливает мощность и температуру нагрева системы в зависимости от окружающей температуры. Он может обеспечить экономию 30-50% электроэнергии. Рекомендуется для подсоединения электрических теплых полов также использовать УЗО — устройство защитного отключения.

Основание под укладку теплого пола должно быть таким же, как под укладку любого напольного покрытия — прочным, целостным, ровным, чистым и сухим.

Если теплые полы монтируются на первом этаже, необходима качественная теплоизоляция основания. Настоятельно рекомендуется перед началом работ провести ревизию электропроводки в доме.

Стелим плитку

Укладка плитки на теплый пол осуществляется традиционным способом, единственное, что для этого варианта следует приобрести клей, предназначенный для кладки плитки.

Перед тем как укладывать плитку, лучше будет предварительно разложить ее по полу. Особенно это будет удобно, если на плитке имеется определенный рисунок. В особо видимых участках следует выкладывать целую плитку, ну а ее обрезанные части лучше выкладывать в менее видимых местах.

Плитка кладется с дальнего от входа угла на плиточный клей. Приготовление клея осуществляется простым способом – размешиванием сухой смеси с добавлением воды. Далее, с помощью зубчатого шпателя наносится смесь на маты нагрева. Следует помнить, что пустоты должны быть заполнены клеем, ну а толщина его слоя над нагревательными элементами должна быть не менее 5 мм. Плитка укладывается с использованием крестиков для ровности щелей. Первую плитку стоит проверить с помощью уровня на ровность после укладки. Если необходимо сместить плитку, можно для этого использовать пластиковые колышки.

Укладываем плитку на теплый пол

Далее, в процессе укладки плитки, устанавливаются пластиковые крестики с каждой стороны, после чего стелется вторая и последующие плитки. После этого каждого этапа не забывайте проверять уровнем горизонт и ровность плитки на поверхности. Если же необходимо обрезать плитку в определенных местах, воспользуйтесь плиткорезом или стеклорезом.

После укладки плитки, стоит дождаться полного высыхания клея без извлечения крестиков. Зачастую ожидать следует не меньше суток. После этого, крестики вытаскиваются и наносится в швы затирка.

Собственно, это и все. Теплая плитка для пола уложена.

Если же вы воспользовались стяжкой, не стоит теплый пол включать, пока не высохнет раствор полностью, в противном случае раствор высохнет неравномерно и образуется в стяжке множество пустых мест и щелей. Как следствие работа кабеля нагрева будет некачественной.

Заключение

Чтобы качественно выполнить монтажные работы электропола, стоит придерживаться правил и советов мастеров, изложенных в статье, и также не забывать об инструкции, выполняя поэтапно все шаги. Подходите к работе ос всей ответственностью, начиная с приобретения качественного продукта, и заканчивая укладкой плитки.

Укладка плитки на теплый пол

Укладка тёплого пола

Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.

Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.

Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.

Установив термодатчик таким образом, вы сможете заменить его в любой момент, а это одна из самых распространённых поломок тёплого пола. На этом укладка электрического теплого пола под плитку завершена, однако осталось подключить его и уложить саму плитку.

Выше мы также упоминали о инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
