Примерные цены дренажа участка под ключ
При условии, что своими силами выполнить такую работу нет возможности, можно поручить ее профессионалам. Но при этом необходимо быть готовым к приличным тратам. Ведь монтаж дренажа простым назвать нельзя, а сложные работы всегда высоки по стоимости. Попробуем примерно представить себе, в какую сумму может обойтись дренаж участка (цена работ плюс стоимость материала) на участке в 6 соток.
| Вид дренажа | Протяженность магистрали, п/м | Смотровые колодцы | Фильтрационные колодцы | Стоимость работ с материалом, руб. |
|---|---|---|---|---|
| Принудительный дренаж участка | 50 | 2 | 1 | 75500 |
| Принудительный дренаж фундамента 9х8 м | 41 | 2 | 1 | 68600 |

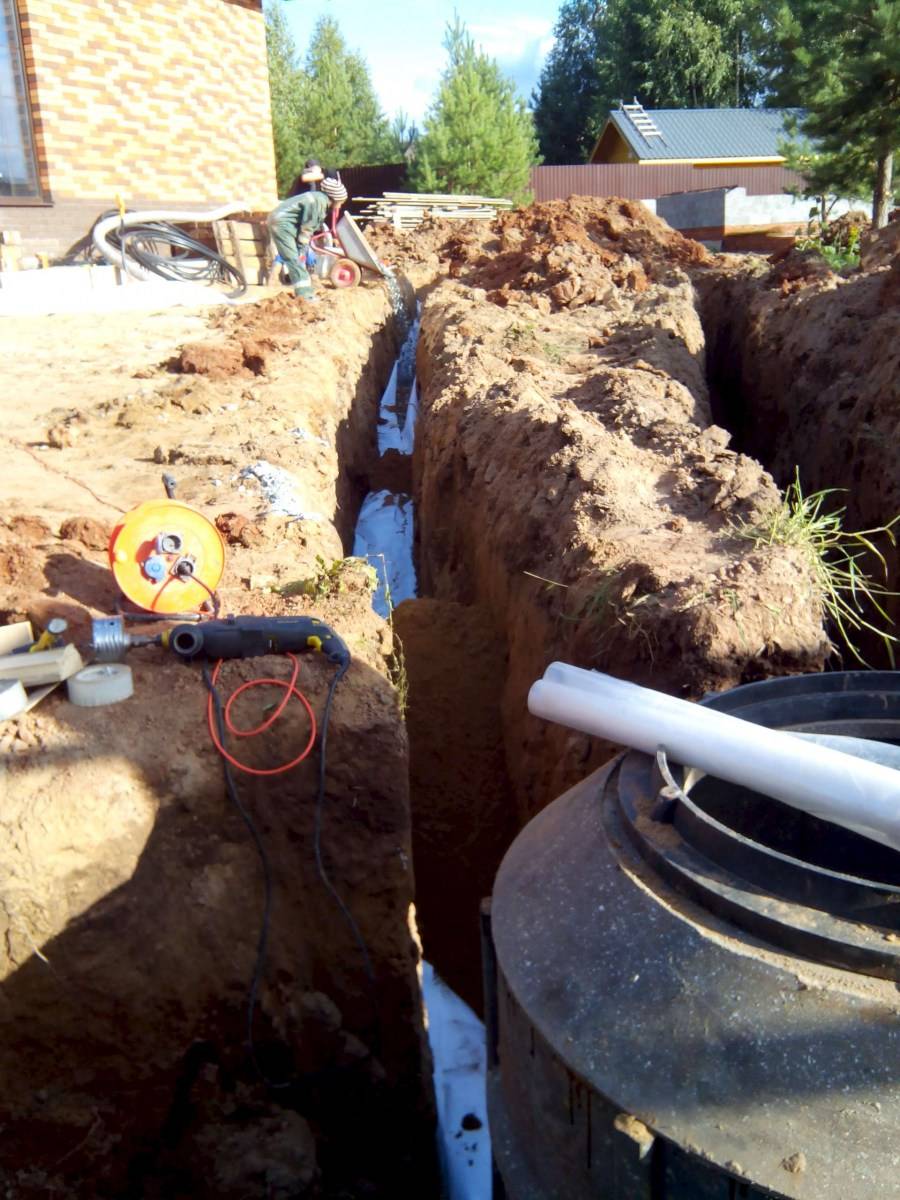

Производство работ по монтажу дренажа фундамента
Судя по таблице, стоимость подобных работ очень высока. При том, что цена приведена для работы с закладыванием дренажной трубы на глубину до метра, а значит она может и возрасти.
Если же необходимо рассчитать дренаж участка (цена за метр плюс материал) другого размера, то стоит взглянуть на следующие данные.
| Выполняемые работы | Стоимость поверхностного монтажа, руб. | Стоимость глубинного монтажа, руб. |
|---|---|---|
| Дренаж грунта на участке | От 1400 | От 2500 |
| Установка коллекторного колодца с электронасосом | От 35000 | От 35000 |
Ну а если время позволяет и домашний мастер уверен в своих силах, то имеет смысл составить пошаговую инструкцию устройства дренажа собственноручно.
Предназначение и виды дренажных систем
Дренажные системы включают в себя системы водоотведения как поверхностных, так и глубоких грунтовых вод, способствуя осушению участка. Различают два основных типа дренажных систем: наземная
— открытая — выполняется в виде желобов и каналов, расположенных на поверхности земли с уклонов в сторону сливного резервуара или водоотводного слива за пределы участка;глубинная — представляет собой подземную систему дренажного трубопровода, проложенного в грунте на глубоком залегании.
Открытая дренажная система
Монтаж наземной дренажной системы актуален для местности с обильными осадками и домохозяйств, расположенных в низовьях рельефа. Поступающая с поверхности вода собирается в водоотводных каналах или желобах и стекает в коллекторный резервуар или природную среду за пределами участка.
Поверхностная дренажная система
Поверхностные системы также называются ливневыми, так как основное их назначение — отведение излишков атмосферных осадков и талых вод. Эти дренажные системы могут соединяться с водоотводными трубами, обеспечивающими сток с кровли здания.
Закрытый дренаж
Применяется для осушения газонов и лужаек, а так же осушения подземной части строения. Выполняется с применением специальных перфорированных труб, впитывающих подземную влагу. Учитывая тот факт, что после проведения всех работ, дренажные трубы будут недоступны для контроля необходимо очень серьезно подойти к выбору как самих труб, так и к подбору необходимого количества дренажных колодцев — через которые осуществляется ревизия и в случае необходимости очистка (от песка и ила).
Как самому сделать дренаж на дачном участке с уклоном
Если на участке есть уклон (более 7%), сделать дренажную канаву своими руками становится намного проще, поскольку не нужно специально подкапывать траншею, чтобы создавать определенный угол, под которым пойдет вода. Технология монтажа точно такая же – можно создать:
- закрытую канаву;
- открытую канаву.
Если участок небольшой, достаточно одной траншеи, а если площадь средняя – понадобится сделать несколько дренажных канав и подвести их к общей трубе. Строительство состоит из тех же этапов. При этом уклон должен составлять не менее 2-4 см на каждый погонный метр.
На участке с уклоном сделать дренажную канаву намного проще
Виды систем осушения
Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.
Дренаж поверхностного типа
Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.
Решётки защищают открытую дренажную систему от попадания крупного мусора
Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:
- Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
- Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.
При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.
Глубинный дренаж
Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

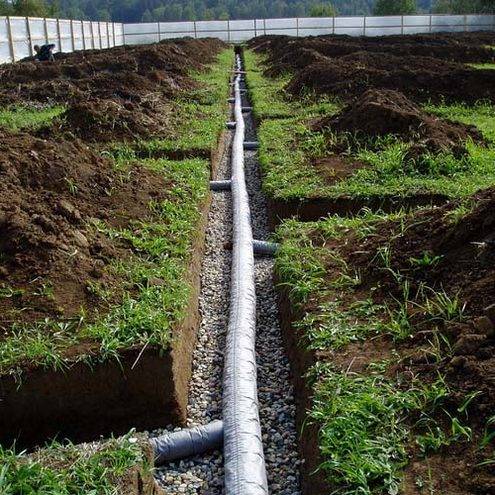

Процесс сооружения глубинного дренажа на загородном участке
Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.
При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.
Схема устройства глубинного дренажа
При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.
При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.
Выбор метода
Осушить участок можно несколькими разными способами. Прежде чем выбрать какой-то конкретный, необходимо учитывать следующие моменты:
- Водопроницаемость почвы на участке.
- Размеры и форма котлована.
- Требуемый уровень водопонижения.
- Срок, на который необходимо осушить земельный участок от грунтовых вод.
- Наличие построек и разного рода сооружений на территории участка.
- Направление грунтовых вод.
Естественная система водоотвода.
Можно организовать поверхностный отвод грунтовых вод. В данном случае грунтовые воды через откосы и дно котлована будут проникать в водосборные канавы, а затем транспортироваться в приямки, из которых будут откачиваться при помощи насосов. При организации такой системы на мелкозернистых почвах для заполнения водосборных канав используется смесь песка и гравия.
Возможна организация отведения грунтовых вод без использования труб. Роются глубокие траншеи. Их необходимо заполнить фильтрующим материалом. Чаще всего для этого используется крупнозернистый песок, щебенка. Материал засыпается несколькими слоями разной фракции. Помимо этого обязательно используется торф. Он будет защищать засыпку от загрязнения.
Декоративный бассейн для сбора атмосферных вод с приусадебного участка^ 1 — водолюбивые растения; 2 — покрытие площадки и дорожки естественным камнем; 3 — чаша бассейна; 4 — скамейка; 5 — ива плакучая; 6 — камни-валуны; 7 — труба налива воды (фонтан); 8 — плиты-ступени.
Устройство трубного отведения грунтовых вод организовывается при помощи полимерных труб, имеющих перфорированную поверхность. Труба укладывается в землю ниже уровня промерзания. Вдоль нее делаются отверстия для сбора воды.
При необходимости снижения уровня грунтовых вод на 3-5 м обычно применяются легкие иглофильтровальные системы. Такая система основывается на трубе с иглофильтром на конце.
Он подсоединяется к вакуумному коллектору и насосу. В случае необходимости снижения уровня грунтовых вод на большую величину подобного рода установки устраиваются в несколько ярусов.
В состав иглофильтровых установок могут входить эжекторные водоподъемники. Эжекторы приводятся в движение воздействием струи воды, которую нагнетает коллектор. С помощью таких установок можно понизить уровень подземных вод на 20 м.
По типу реализации
По глубине закладывания все системы делятся на две большие категории – глубинные и поверхностные. Так как не все проблемы можно устранить только поверхностным водостоком, многим приходится прокладывать полноценную глубинную систему. Это позволяет заметно понизить общий УГВ и предотвратить подтопление территории.
Поверхностные же довольно простые, но эффективные. Основная их функция – отвод воды, поступающей в виде осадков или при каких-то технологических процессах. Такие комплексы разделяются на два типа.
Точечный
Такой вид водоотведения еще называется локальным. Он предназначен для собирания и отвода воды с конкретного места – под водостоками, перед калиткой и воротами, возле шлангов для полива.
Линейный
Этот вид позволяет убрать воду с большей площади. Это совокупность каналов и лотков с пескоуловителями и решетками, выполняющими не только фильтрующую и защитную, но и декоративную функции. Они могут быть изготовлены из разного сырья.
Глубинный дренаж подразделяется на отдельные виды по схеме размещения. Поэтому есть еще одна классификация.
Трубный
Этот способ актуален там, где грунтовые воды находятся на достаточной глубине. Схема реализации проста: специальные дрены с перфорацией, проложенные в толще грунта под уклоном, проводят лишнюю воду в канализацию, коллектор либо водоем искусственного или природного происхождения. Система эффективна, но минус в том, что ее обустройство обходится недешево, к тому же объем работ довольно внушительный.
Пластовый
Сфера применения – сложные гидрогеологические ситуации при устройстве плитных фундаментов. Простыми словами, это слои в котловане – щебневый, песчаный, гидроизоляционный, на которые укладывают арматуру и заливают бетонные плиты.
Такая система обеспечивает:
- отток влаги от строений даже при близком залегании напорных подземных вод;
- снижение УГВ даже там, где в этим не помогают другие виды дренажа;
- эффективность на территории со слоистой структурой водоносного пласта;
- сухость в строениях, куда ни в коем случае не должна попадать влага.
Такой дренаж можно обустраивать на суглинках и глине в качестве профилактического препятствия появления сырости.
Кольцевой
Этот способ применяется для защиты от подтопления подвальных помещений и цоколей на песчаных грунтах. Трубы формируют закрытый круг вокруг объекта, как правило, это жилое строение, или группы сооружений. Способ используется довольно редко из-за необходимости сильного заглубления дренажных труб. Их необходимо укладывать на 26 см ниже УГВ. Эти работы не только сложны в исполнении, но еще и обходятся в круглую сумму.
Если же грунтовые воды подступают только с одной или двух сторон, можно сэкономить и проложить незамкнутый круг. Главное – создать барьер для влаги в наиболее рискованном и опасном месте.
Ниже перечислены еще другие виды дренажа.
Пристенный
Главная функция – отвод воды от стен и предупреждение подтопления подвальных помещений. Комплекс представляет собой замкнутую систему дренов под определенным уклоном с ревизионными колодцами. Располагать дренаж вплотную нельзя, нужно отступить от стен на расстояние не менее полутора метров. Трубы должны быть ниже уровня пола подвального этажа минимум на 6 см. Чтобы они не заиливались, нужно все повороты делать по максимуму плавными. Лучшее решение – использование двух отводов под углом 45 градусов.
Систематический
Этот способ применяется для осушения участка. Это целая система горизонтальных дрен, расположенных равномерно по всей территории. Относительно центральной трубы остальные укладывают с определенным расчетным шагом и параллельно друг другу.
Лучевой
Сфера применения – осушение участка, необходимость в защите от подтопления. Преимущество этого способа в том, что его можно применять на территории с высокой плотностью застройки без нарушения целостности коммуникаций, домов, дорожек и насаждений. Минус – дороговизна. Поэтому на дачных участках такой способ применяют редко.
Дренажные трубы укладывают елочкой или лучами с учетом расположение имеющихся растений и строений. Главный элемент – глубокий колодец больших размеров, из которого собранная вода откачивается в пункт сбора с помощью насоса.
Тип нужно подбирать в зависимости от задач, требующих решения. В большинстве случаев приходится комбинировать несколько вариантов для обеспечения своевременного оттока излишней влаги.
Как спроектировать пруд?
1. Перед строительством водоема необходимо выбрать его конструкцию. Лучше делать спускной пруд, который удобнее обслуживать. Если такой возможности нет, следует выровнять ложе и убрать с него все предметы, препятствующие облову сетями; 2. Габариты водоема зависят от скорости водообмена и восстановления концентрации кислорода. Например, минимальный размер пруда для разведения рыбы из семейства карповых должен составлять 100–120 м², а для форелевых — от 180 м²;
3. Для защиты рыбы от перегрева летом и промерзания водоема зимой глубина в центре должна достигать 1,5–1,8 м. Однако в жарких южных и холодных северных регионах ее увеличивают до 1,9–2,3 м без учета толщины слоя донного ила;
4. Профиль водоема должен быть ступенчатым или постепенно углубляющимся, чтобы иметь возможность выращивать мальков на мелководье и оставлять рыбу на зимовку без переноса ее в специальные пруды;
5. Зонирование может выглядеть так:
- Мелководье у берега или по периметру шириной 1,5–2,0 м и глубиной 0,5–0,7 м;
- Ступенька шириной 1,2–1,8 м и глубиной 1,2–1,4 м для донных растений;
- Зимовальная яма глубиной 1,8–2,2 м, вмещающая всех обитателей пруда.
6. При строительстве пруда для разведения рыбы минимальную крутизну откосов нужно выбирать в соответствии с типом грунта и методом гидроизоляции. Водоём из глины или бетона может иметь вертикальные стенки, а в песке такой берег осыплется;
7. Поскольку водоем рано или поздно все равно придётся сливать, необходимо заранее предусмотреть уклон дна к месту сброса воды. В этой точке нужно установить донную трубу с запорной арматурой, шлюзовой затвор или сифон;
8. Подачу воды в пруд для разведения рыбы можно осуществлять по трубам или тем же каналам. Их укладывают с уклоном, препятствующим заиливанию, и защищают от попадания в водоем мусора и другой рыбы решетками и гравийными фильтрами;
9. На дне водоема необходимо проделать борозды глубиной 0,5–0,7 м, которые сходятся к расположенной возле водосброса рыбной яме. В ней будет собираться рыба во время осушения пруда для проведения планового облова;
10. Чтобы пруд не переполнялся во время дождей или паводка, возле точки сброса нужно сделать перелив — трубу или канал, дно которого находится на максимальном уровне воды в водоеме. Его закрывают решеткой или сеткой, чтобы рыба не ушла;
11. Строительство пруда для разведения рыбы также требует обустройства мелких ям для выращивания дафний и артемии — основной пищи мальков. Одной такой ямы 2 х 3 х 0,5 м достаточно для обеспечения водоема площадью 100–200 м².
Каково назначение дренажной инфраструктуры?
Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.
Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.
Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:
- Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
- Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
- Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
- В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
- Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.
Как сделать дренаж участка на глинистой почве своими руками
Технология строительства дренажной канавы на глинистой почве примерно такая же. Но предварительно нужно провести тест:
- Вырыть яму глубиной 60 см.
- Налить туда 6-7 ведер воды.
- Через сутки посмотреть на результат.
Если влага впиталась в грунт полностью, можно сделать стандартную канаву открытого или закрытого типа либо просто засыпать щебень. Если влага не впиталась, значит, грунт глинистый, поэтому требуется более сложная система. В этом случае предпочтительно укладывать закрытую канаву на глубине не менее 150 см. Наряду с ними могут понадобиться и открытые канавы по периметру, которые следует сделать в последний момент.
Выбор труб, смотровых и коллекторных колодцев
Основные составляющие водоотводного комплекса – трубы и колодцы. Дополнительные составляющие – решетки для каналов, крепежи, заглушки, переходники, пескоуловители, дождеприемники.
Трубы
Изделия отличаются по классу кольцевой жесткости, что обязательно нужно учитывать при выборе. Эту характеристику обозначают английскими буквами SN и числами (через дефис). На каждом товаре должна присутствовать соответствующая маркировка. При этом чем выше цифра, тем ниже изделие можно заложить, так как оно отличается повышенной прочностью.
Для наружной ливневой канализации, как правило, используются трубы оранжевого цвета. Не стоит совершать ошибку, покупая изделия серого оттенка. Они предназначены для внутреннего монтажа и не могут выдержать давления земли. Для дренажа нужны особые перфорированные изделия – с отверстиями, диаметр которых может варьироваться от 2 до 5 мм. Именно эти многочисленные дырочки собирают избыток воды с окружающего грунта.
Трубы изготавливают из поливинилхлорида или полиэтилена высокого или низкого давления. Такие изделия подходят для закладки на двухметровую глубину. Если нужно заложить трубы поглубже, лучше выбрать двух- и трехслойные комбинированные варианты с большим уровнем прочности. Элементы соединяются друг с другом с помощью фитингов. Фильтрационная и инфильтрационная прослойки помогают фильтровать и отводить воду, задерживать фрагменты грунта от попадания в трубы и засорения.
Покупая трубу в геотекстиле, стоит сначала проверить ее. Полотно низкого качества будет с трудом пропускать воду. Для тестирования достаточно перевернуть изделие дырочками вниз и налить внутрь чуть воды. Если жидкость беспрепятственно вышла, можно без раздумий покупать.
Количество слоев фильтрующих материалов варьируется от 1 до 3. Выбор зависит от состава грунта. Для маленьких частиц нужно больше слоев.
Дренажная труба перфокор
Дренажная труба в SoftRock
Полимерные трубы — используют для ливневых канализаций, а так же для сброса воды из дренажнх колодцев.
Колодцы
Еще один важный элемент – колодцы. Они бывают смотровыми и откачивающими. Их основные функции – улавливание песка и предоставление возможности для прочистки в случае засорения. Откачивающие колодцы оборудуют насосом и шлангом для отвода воду. Смотровые используются для технического обслуживания и прочистки. Оптимальные места для их размещения – повороты, сопряжения, значительные изменения уклона. Эти изделия состоят из самого колодца, дна и крышки и изготавливаются из гофрированного пластика. В комплекте часто еще идут муфты для соединения с трубами.
Можно не покупать готовые изделия, а просто закопать вместо колодцев прочные кольца из бетона с дном и крышкой диаметром около 68 см и вывести туда дрены.
Для сбора воды обустраивают водоприемный колодец, куда выводят все трубы. Накопившиеся запасы можно использовать для любых технических нужд.
Смотровые колодцы
Откачивающие колодцы для дренажа. Устанавливается перед рассеивающим колодцем, для забора воды для технических нужд.
Коллекторный колодец дренажный рассеивающий
Как сделать дренаж на участке своими руками
Грунты достаточно часто нуждаются в отводе грунтовой или ливневой воды при необходимости улучшить основные агротехнические показатели, а также перед возведением жилых зданий или подсобных сооружений. Стандартная дренажная система на приусадебном участке, выполняемая самостоятельно, может быть как открытого, так и закрытого типа.
Дренажная канава или открытый дренаж
Открытая дренажная система является самым простым и дешевым способом обустройства дренажа. Как правило, бывает достаточно прорыть по периметру всего участка стандартные дренажные канавы, обеспечивающие правильный водный баланс. Открытый дренаж очень удобен благодаря отсутствию необходимости использовать какое-либо специальное оборудование.
Состав такой системы представлен канавами, расположенными по периметру всего участка, и водосборником, размещенным в наиболее низкой точке территории. Водосборником может послужить не только искусственный или естественный водоем, но и придорожные канавы. Уклон должен быть предусмотрен на стадии проектирования ландшафта. Тающая снежная масса и дождевые воды с крыши обязательно должны попадать в дренажные канавы.
Для такого способа дренажа характерны и некоторые недостатки, включая недостаточную эстетичность, а также необходимости осуществлять регулярную очистку системы от сорной растительности и мусора. Эффективность работы зависит от уровня расположения и соответствия количества сточных канав общему объёму удаляемой воды. Также может потребоваться опорожнение водосборной ёмкости.
Закрытая система
Дренажный водоотвод такого типа в отличие от открытой системы, потребует значительных трудозатрат. Прокладка трубопровода осуществляется в соответствии со специальной технологией. Стандартная глубина прокладки составляет 60 см на глинистых почвах, и примерно метр на песчаных грунтах. Диаметр основного трубопровода не может быть менее 10 см при сечении вспомогательных ответвлений в 7,5 см. Самым эффективным считается способ укладки «ёлочкой».
Чаще всего при обустройстве используются специальные перфорированные гофротрубы, абсолютно безопасные для окружающей среды и простые в применении. На глинистых грунтах необходимо применять фильтрующие материалы, защищающие трубопроводную систему. В песчаных почвах рекомендуется выполнять подсыпку из крупнофракционной щебенки. Толщина такой подушки составляет 20 см. Трубы следует обернуть геотекстилем, предотвращающим заиливание перфорации.
Перед установкой выполняется разработка схемы обустройства дренажной системы. Грамотно составленная проектная документация позволяет минимизировать количество отходов, а также делает работу максимально быстрой и удобной. В соответствии с разработанным проектом осуществляется рытьё траншей и засыпка на дно песчаной подушки высотой в 15 см. Стыковка выполняется специальными тройниками и переходниками. Уложенные трубы нужно засыпать щебенкой и керамзитом, а затем извлеченной в процессе копки траншеи землей. При монтаже нужно контролировать уровень уклона труб, который должен составлять 5-7 см на каждые 8-10 м трубопровода, который должен выходить в накопительный водосборник.
Засыпной дренаж
Такой тип дренажа является одним из вариантов закрытой системы и заключается в заполнении большей части выкопанной траншеи крупной щебенкой или кирпичным боем. Верхняя часть котлована после укладки трубопровода засыпается более мелкой фракцией или гравийной крошкой, после чего насыпается грунт. Засыпной дренажный отвод способен достаточно быстро заиливаться, поэтому дополнительный фильтрующий слой выполняется из тектона.
Виды дренажных систем
В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:
1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:
Линейный. Это сеть водосточных желобов, установленных в траншеях на гравийной подушке. Все желоба имеют уклон в сторону водосборника порядка 3 градусов. По каналам вода сливается в колодцы или направляется за границы участка. Все желоба покрываются решетками с целью их защиты от мусора;
На фото поверхностный линейный дренаж из водоотводных лотков
Точечный. Это водоприемник, в который сливается вода прямиком из водосточной трубы. Таких дождеприемников может быть несколько. Все они соединены системой вертикальных и горизонтальных трубопроводов с ливневой канализацией.
Точечный дренаж часто используется в сочетании с линейным
2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.
Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно
Особенности дренажа на проблемных участках
Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.
Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.
Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.
Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.
Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.
Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.
Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.
Схемы устройства дренажных систем
Существуют разные схемы создания дренажа на дачном участке.
Выделяют два основных способа:
- открытый;
- закрытый.
Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.
Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.
Открытые дренажные системы
Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.
Открытые системы имеют два основных недостатка:
- они занимают полезную площадь участка:
- траншеи необходимо периодически очищать от попадающих в них листьев и мусора.
Пристенная
Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.
При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.
Пластовая
Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.
Кольцевая
В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.
Закрытые дренажные системы
В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.
Горизонтальная
Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.
При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.
Комбинированная
Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.
Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.
Вертикальный дренаж
Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.
Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.
Этапы обустройства поверхностной дренажной системы
На участке размечают расположение канав в соответствии с планом. Канавы роют на глубину около 0,5 метра. Ширина для песчаного грунта — до 35 см, глинистого — до 45 см. Все боковые канавы делают так, чтобы они входили в центральную ветку, проходящую к водоприемнику, под соответствующим уклоном.
Дальнейшие этапы работ:
- приемник потоков обустраивают в низкой области на участке;
- проверяют уклон, наливают воду, наблюдают за перемещением;
- дно застилают геотекстилем, чтобы концы захватывали стенки канавы по всей высоте;
- уложенную ткань крепят небольшими колышками;
- на дне делают подсыпку из деревянной щепы и мелкофракционного гравия, толщина каждого слоя не более 10 см.
