Создаем четырехскатную крышу для дома своими руками: Обзор и Пошаговая инструкция

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Invalid Displayed Gallery

Мансардные крыши бывают:

1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;

Шатровая мансардная крыша устраивается в квадратных домах

1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.

Под мансарду может быть переоборудована крыша любой конструкции

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

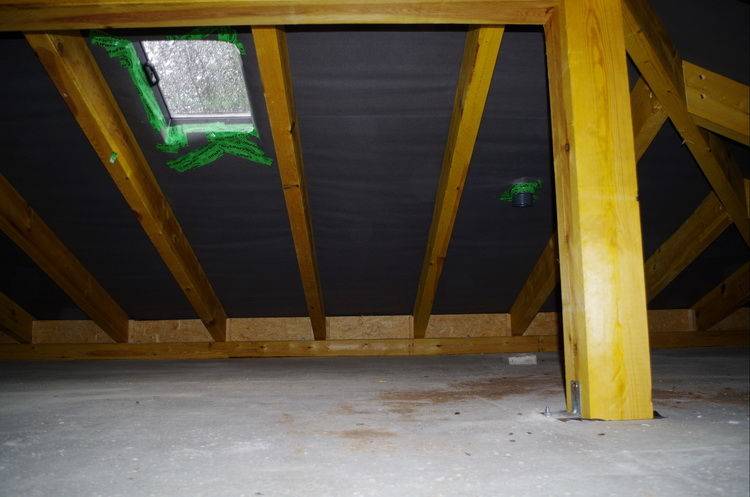

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Разновидности крыши в виде конверта

Названием для крыши послужило визуальное сходство вида сверху с почтовым конвертом. Этот тип является классическим вариантом, поэтому пользуется популярностью. Конструктивной особенностью крыши конвертом является отсутствие фронтонов и их замена дополнительными скатами. Для большинства частных застройщиков актуальным является вопрос, как сделать крышу конвертом.

В зависимости от формы ската крыша конвертом может быть двух видов:

• Вальмовая конструкция состоит из четырех скатов: два выполнены в форме трапеции, а два, заменяющие фронтоны, имеют треугольную форму, они-то и называются вальмовыми. Длина конька у вальмовой крыши немного короче, чем аналогичный параметр карнизного ската. Вальмы и основные скаты отличаются углом наклона.
• Шатровая крыша также имеет четыре ската, но одинаковой треугольной формы. Отличительной особенностью такого типа крыши является отсутствие линии конька, стропильные ноги соединяются в одной точке.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

• линейка – наименее точное измерительное приспособление, дающее большие погрешности;
• рулетка – подходит для измерения небольших площадей;
• лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

1. Измерить все стороны.
2. Выполнить чертеж, отметить на нем полученные данные.
3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Что за загадочный эркер?

Эркеры по большей части похожи на большие крытые балконы, которые, однако, имеют капитальные стены, схожие со стенами самого здания. Такие эркеры имеют различные формы, они могут быть полукруглыми и многогранными.

Крыша эркерная подбирается с учетом имеющейся конструкции, она может быть:

• многощипцовой;
• в виде полусферы;
• сложной вальмовой;
• декоративной с башенками, прочими архитектурными украшениями.

Виды эркерных конструкций и лоджий для многоквартирного дома.

Эркер чаще всего делают застекленным, это больше похоже на панорамное остекление, поставить которое довольно сложно, но именно оно придает декоративный внешний вид. Это улучшает освещенность внутреннего помещения, придает всему сооружению ощущение воздушности и легкости

Сложнее всего установить над эркером крышу, так как она не только будет иметь довольно сложную форму, но и множество ендов (разжелобков) и коньков. Стадия проектирования такой яндовой кровли самая ответственная и сложная, она требует участия профессионального проектировщика.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Стропильная система

Следующим этапом идет устройство стропильной системы крыши, подстропильных балок. Для этого используются обрезные доски и балки из дерева, которые соединяются между собой шурупами и саморезами. Подстропильные балки заготавливаются таким образом, чтобы оставался небольшой запас длины, а после монтажа все излишки просто обрезаются по шнуру.

Устройство крыши требует для начала определения угла уклона. Но все пропорции дома необходимо соблюдать в точности, в противном случае наш эркер станет схож со скворечником, что, конечно же, не добавит красоты сооружению.

Часто специалисты для наглядного представления будущих форм используют трехмерное моделирование. В данном случае это необходимость, но если вы не владеете такими программами, попытайтесь выполнить объемный чертеж на бумаге, чтобы четко представлять будущий внешний вид эркера и жилого здания. Необходимо выполнять все в одном стиле, в противном случае это будет пристройка, которая резко станет выделяться на фоне дома, но не дополнять его, а попросту портить весь внешний вид.

Стропила для крыши начинаем готовить на земле, после чего их надо поднять наверх, приступить к креплению в коньке при помощи саморезов и специальных оцинкованных пластин, придающих стропильной системе дополнительную прочность и жесткость. Такие пластины желательно крепить при помощи специальной прокатной машины, но можно воспользоваться и обычным молотком, который позволяет забить зубья пластин глубоко в дерево.

Готовые стропила (получается треугольник) надо после монтажа прикрепить к подстропильным балкам для надежности.

https://youtube.com/watch?v=05QhLS4Lb20

Устройство обрешетки

Теперь приступаем к укладке обрешетки, но перед этим на стропильную систему монтируем гидроизоляционную пленку. Такая пленка не должна натягиваться, так как при этом она может лопнуть и эффект гидроизоляции сойдет на нет. Специалисты вообще рекомендуют крепить ее с небольшим провисом, чтобы при температурных изменениях она сохранила свои свойства и целостность.

Далее строительство крыши для эркера дома продолжается с монтажом обрешетки из обрезной доски, предварительно обработанной антисептиками (стропильную систему из дерева также перед работой следует пропитать такими составами, чтобы защитить материал от насекомых). Обрешетка укладывается поперек стропильной системы, шаг будет зависеть от кровельного материала, так же, как и ее тип. Для некоторых кровельных покрытий требуется сплошная обрешетка, в этом случае можно использовать не обрезную доску, а плиты ОСП, влагостойкой фанеры должной толщины.

Устройство крыши во многом зависит от кровельного материала, так как монтаж различных покрытий требует и использование разных методик, дополнительных материалов (утеплители, пароизоляция и прочее). Также надо помнить, что такое кровельное покрытие не должно сильно отличаться от внешнего вида общей крыши дома.

Есть и некоторая сложность в монтажных работах – это устройство ендов. Для яндовой кровли применяют в основном два вида желобов:

• нижняя планка ендовы, то есть специальное приспособление для отвода дождевой и талой воды, которая будет скапливаться на стыках скатов;
• верхняя планка ендовы, выступающая декоративным элементом всей конструкции эркера.

Ендовы крепят на специальную доску, все места стыков при этом обрабатываются герметиками, часто применяется универсальный уплотнитель. После устройства крыши и укладки кровельного материала можно приступать к финишным работам внутри помещения, утеплению. Еще несколько штрихов, и можно будет любоваться результатом своего труда.

От домов с эркерами прямо-таки веет аристократичностью. История упоминает о подобных сооружениях, появившихся еще в древних крепостях – из них было удобнее противника обстреливать, да и угол обзора хороший.

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
