Как сделать буржуйку в гараж: пошаговая инструкция самостоятельного изготовления

Преимущества и недостатки «буржуйки»

Как бы это странно ни звучало, но буржуйка для гаража это очень важный аксессуар. Для противников ее присутствия в том помещении можно привести такие аргументы в ее пользу:

• Печь занимает немного места, она довольно компактная;
• Она не требует большого ухода – простота конструкции и неприхотливость делают е оптимальным вариантом;
• Для нее используются самое простое топливо – дрова, брикет, уголь;
• При желании ее можно модернизировать – установить дополнительные экраны или перевести на жидкое топливо (отработанное машинное масло или дизельное топливо);
• Ее можно собрать своими руками, для этого понадобится умение работать с болгаркой и электросваркой, 500 рублей на покупку деталей и 5-8 часов свободного времени.

Правда, есть и недостатки:

• Хотя это и печь с зольником, поддувалом и закрытой топкой ее нельзя оставлять без присмотра;
• Она быстро остывает и абсолютно не держит тепло;
• Хотя она и компактная, но машину от нее нужно ставить на определенном расстоянии, а места в стандартном гаражном боксе обычно не хватает.

Но, несмотря на все эти неудобства печь в гараже это великое дело. Можно поработать в холодное время, а можно и с товарищами посидеть. А также закрыться от праведного гнева жен и пересидеть в тепле пока уже они остынут и сменят гнев на милость.

Особенности зольника

Когда мастера делают такие печи для гаража, то под перегородкой они ставят съемный ящик, периодически очищаемый по мере того, как в нем будет накапливаться зола. Для изготовления этого ящика следует применять 3-миллиметровую листовую сталь. Повысит коэффициент полезного действия печи прием, который предполагает необходимость крепления к бокам стальных пластин, в их основе должна быть сталь 5 мм. Это позволит значительно увеличить площадь соприкосновения аппарата с воздухом. В итоге внутреннее пространство гаража станет нагреваться значительно скорее. Стоит помнить, что обязательно предстоит соотнести толщину листовой стали и подходящих параметров болгарки.

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Подготовка материалов для работы

Старая металлическая бочка или газовый баллон далеко не всегда имеется под рукой. По этой причине, наиболее часто самодельные печи изготавливают из листового железа.

Для работы понадобится подготовить следующий набор:

• Листовой металл, количество которого зависит от выбранных размеров конструкции.
• Чертеж или схема, которые можно найти в свободном доступе.
• Стальные уголки, толщина которых составляет 5 мм.
• Для дымовой трубы понадобится металлическая труба диаметром до 18 см.

Для соединения деталей в единую конструкцию необходим сварочный аппарат. Для резки металла лучше использовать болгарку и комплект соответствующих дисков.

Модель на отработанном топливе

Как сделать мини-буржуйку своими руками на отработанном топливе мы сейчас разберёмся. Собрать такую печку будет сложнее. Её достоинство в том, что горючее для неё практически бесплатное. Обогревающим элементом в ней являются испарения кипящего старого масла, которые поднимаются по трубе.

Самодельный мини-котел на отработке выглядит таким образом

Конструкция представляет собой два резервуара соединенных трубой. Диаметр трубы должен быть 100 мм, длина в 4 раза больше. В этой трубе сверлятся мелкие отверстия которых должно быть много. К нижнему резервуару привариваются стойки для стабильного положения при работе. Труба с отверстиями крепится сваркой к нижней камере устройства, к ней, в свою очередь, приваривается верхний резервуар. В отсеке для залива масла, необходимо просверлить отверстие через которое бак будет заправляться.

Послойная схема маленькой печи на отработке для создания своими руками

Для такой буржуйки длина дымохода не должна быть менее четырех метров. Поскольку топливо будет жидкое, все соединения должны быть герметично заварены. В этом и заключается сложность изготовления печей на отработанном масле.

Видео: инструкция по изготовлению мини-буржуйки

Основным недостатком всех буржуек является их пожароопасность. Поблизости от работающего прибора не должно быть легковоспламеняющихся предметов. В таких отопительных приборах категорически нельзя использовать бензин, ацетон и подобные вещества.

Особенности эксплуатации

Во время эксплуатации самодельной печи-буржуйки очень важно соблюдать определенные правила. Это нужно не только для безопасности ее использования, но и для длительного срока службы

Таковыми правилами являются:

• необходимо выдерживать безопасное расстояние между стенками самой печи и стенами помещения (идеальным считается расстояние 50 см);
• дымовую трубу нужно обязательно выводить именно на улицу, ни в коем случае нельзя сопрягать её с вентиляционной системой гаража (очень часто данное желание возникает, когда печь устанавливается в подвале гаража), поскольку только так можно гарантировать достаточную тягу для полноценного горения;
• места, где труба выводится на улицу, необходимо изолировать асбестом или другим негорючим материалом;
• повысить эффективность буржуйки можно путем утепления самого помещения;
• рядом с буржуйкой необходимо установить ящик с песком и огнетушитель, поскольку этого требуют правила пожарной безопасности.

Расчет основных параметров (с чертежами и размерами)

Чтобы уровень коэффициента полезного действия был максимальным, необходимо правильно сделать расчеты. Только в таком случае можно получить отличный результат. Печь будет хорошо прогревать помещение, работать корректно.

Труба

Важно правильно подобрать ее диаметр. Дымоход должен иметь хорошую пропускную способность, не превышать производительность печи

Это главное отличие буржуйки от других отопительных приборов. Теплый воздух при правильном монтаже трубы будет не сразу выходить, а немного задерживаться и нагревать воздух.

Для выполнения точных расчетов нужно использовать такую формулу: диаметр трубы должен превышать в 2,7 раз объем топки. Параметры определены в миллиметрах, а объем внутренней топки в литрах. Например, если мастер делает конструкцию топочной части в 40 литров, то диаметр трубы не может быть меньше 106 мм.

Когда внутрь конструкции устанавливают колосник, то высоту внутреннего объема считают без этого элемента. Расчеты производят от верхней части решетки.

Нужно правильно рассчитать диаметр трубы

Экран

Раскаленный газ не должен остывать, а полностью догорать внутри топки. Оно должно сгореть при помощи частичного пиролиза. Для этого потребуется поддерживать высокий температурный режим. Мастерам нужно установить экран из металла, который будет располагаться с каждой стороны печи, кроме дверцы.

Его устанавливают на расстоянии не меньше 60 см от стенок. Благодаря этому почти все тепло будет возвращаться внутрь печи. Внутри камеры создается движение воздуха, поэтому высокая температура поддерживается. Металлический экран защищает от возникновения пожара во время работы печи.

Экран аккумулирует тепло

Подстилка

Это обязательная часть буржуйки. Можно выделить несколько факторов, которые влияют на наличие подстилки:

• часть тепла может уходить вниз;
• пол нагревается, поэтому существует высокая вероятность возгорания.

Если использовать подстилку, то можно решить все проблемы. Для этой цели берут утолщенный металлический лист. Оптимальный уровень выноса составляет от 400 до 600 мм. Металл должен выходить за контур печи.

Это могут быть листы асбеста, каолиновый картон. Оптимальная толщина – 6 мм.

Асбестовый лист хорошо выполняет роль подстилки

Дымоход

Даже, когда мастер сделал правильные расчеты, то газ уходит в воздух не полностью догоревшим. В таком случае нужно руководствоваться следующей инструкцией:

1. Вертикальная часть трубы на 1-1,5 метра укутывается при помощи любого теплоизоляционного материала.
2. В дымоходе есть часть, которая монтируется под наклоном или является полностью горизонтальной. Ее еще называют боровом, выводят за пределы помещения. Потолочную зону нужно обезопасить при помощи жаропрочного материала. Оптимальное расстояние от пола – 2,2 метра.

Эти рекомендации помогут сделать конструкцию полностью безопасной для использования. Во время работы металл и другие элементы буржуйки сильно нагреваются, поэтому нужно обезопасить себя от пожара.

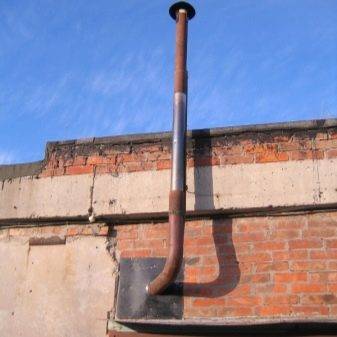

Дымоход обязательно выводят на улицу

Изготовление своими руками

Чертежи и размеры

Буржуйка будет выдавать максимальный КПД при условии соответствия произведённым расчетам.

Рассмотрим конструкцию дымохода.

• Вертикальная часть (до 2 м), покрывается несгораемой теплоизоляцией.
• Труба под наклоном либо параллельная полу (2,5-4.5 м), расстояние от потолка при отсутствии на нем жаропрочной защиты – 1.5 м, от пола – 2.2 м;
• Диаметр дымохода необходимо рассчитывать с большой точностью, чтобы его скорость работы была меньше скорости сгорания топлива, и он не выбрасывал бы весь нагретый воздух вместе с продуктами горения наружу немедленно, а давал ему нагреть стенки, в чем и есть главная особенность такого вида печки. Расчетная проходимость трубы должна быть в 2.7 раза больше объёма топки. То есть при топке объёмом 40 л дымоход должен иметь диаметр 106 мм.
• При наличии в буржуйке колосников, высота топки рассчитывается от верха колосниковой решетки.
• Полное сгорание топлива можно обеспечить созданием высокой температуры, что можно достичь применением металлического или кирпичного трёхстороннего экрана вокруг буржуйки. Устанавливают его с зазором около 70 мм от нее. Отражение тепла также несет в себе и противопожарную функцию.

• Подстилка либо несгораемая поверхность под печь строго обязательна, поскольку:
  • тепловое излучение от печи исходит во все стороны, в том числе вниз;
  • пол может сильно нагреться, а это приведет к пожару.

Дымоходы устанавливаются в различных помещениях по-разному.

• Часть трубы выводят через стену гаража, это самый распространенный тип.
• Дымоход полностью оставляется внутри гаражного бокса и выходит через крышу. Таким образом, гараж отапливается лучше, но сам процесс монтажа гораздо более трудоемок.

Необходимые материалы и инструменты

Для самостоятельного изготовления буржуйки в гараже потребуются следующие материалы и инструменты:

• листовой металл для изготовления зольника и варочной поверхности, если печка расположена горизонтально;
• металл для трубы дымохода (желательно с двумя коленами);
• материалы для фиксации колосников и опор;
• печные дверцы;

• чугунные диски;
• сварочный аппарат;
• шлифмашинка;
• сварочная проволока/электроды;

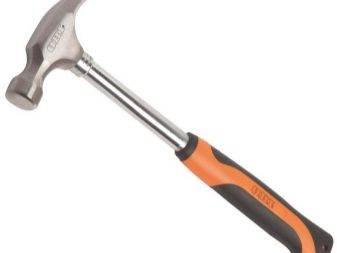

• молоток;
• рулетка/сантиметровая лента;
• зубило;
• плоскогубцы;
• дрель;
• металлическая зачистная щетка;
• меловой карандаш.

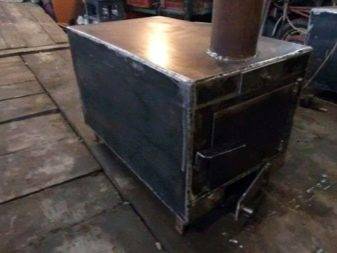

Рассмотрим поэтапно процесс изготовления.

• Как уже упоминалось, печь может изготавливаться в горизонтальном и вертикальном варианте.
• Размеры печки подбирают, исходя от габаритов гаражного бокса с учетом всех мер пожарной безопасности.
• Стенки нужно сварить из листового металла толщиной более 4 мм.
• Колосниковая решетка приваривается внутрь топки либо укладывается на крепления, приваренные к стенкам топки изнутри (съемный вариант). Ее можно приобрести в торговых сетях либо изготовить своими руками из листа стали путем просверливания отверстий не более 20 мм в диаметре, либо из толстой проволоки.
• Приваривают днище.

• Вырезают удобное отверстие для подачи топлива и ниже на 5-7 см – для зольника.
• Дверцы можно изготовить из листовой стали самостоятельно, а можно приобрести уже готовый чугунный блок.
• Печка устанавливается в выбранном месте гаража.
• На этом этапе присоединяют дымоход. Чем его участок внутри помещения протяженнее, тем теплее в гараже, так как он тоже нагревает воздух вокруг себя.
• На последнем этапе работы надо поставить буржуйку на ножки. Их изготавливают из кусочков профиля, соединяя сваркой или прикручивая шурупами к корпусу. Также можно использовать металлический ящик без передней стенки (используется в качестве дровяника), еще материалами для основания могут быть кирпичи или кованые элементы.

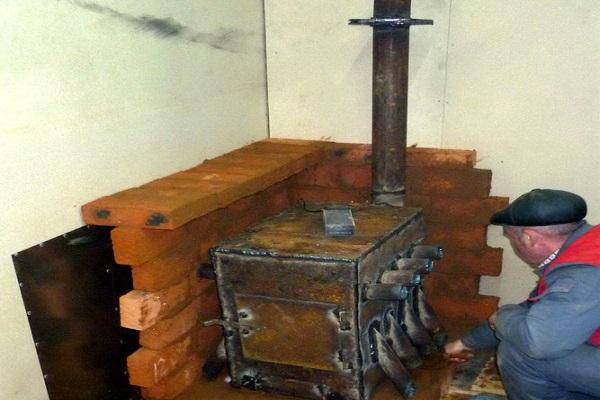

Изготовление кирпичной печи для гаража

Если вы задались вопросом о ток как самостоятельно сделать печь в гараже, тогда эта инструкция вам определенно поможет. Чтобы создать кирпичную печь для гаража своими руками, вам понадобится:

1. Керамический огнеупорный кирпич;
2. Цементный или бетонный раствор для создания фундамента;
3. Гидроизоляция (штукатурка или битумная мастика);
4. Заслонка, дверца, трубы для дымоходной системы;
5. Асбестовая нить и металлическая проволока.

Дабы упростить сборку печи для гаража из кирпича, раздобудьте болгарку, перчатки, шпатель.

Этапы работы

Дровяная печь для гаража создается в несколько шагов. Первым делом мастер готовит раствор для кладки. Он создается по следующей технологии:

1. Засыпаем в крупную емкость (50 литров и больше) глину, оставляя в ней 10-15% свободного места;
2. К глине доливаем 1-2 ведра воды и оставляем ее размачиваться в течение 24 часов;
3. Образовавшуюся смесь перемешиваем при помощи дрели, миксера или другого аналогичного устройства;
4. Переливаем раствор в разные бадьи (по 8 литров в каждую из них);
5. Добавляем в каждую емкость 2 ведра песка и 1-1.5 литра воды;
6. Повторно перемешиваем все смеси, добавляем в каждую из них сухой термостойкий клей (700-900 г).

Последний шаг – это определение уровня жирности. Если смесь обладает густой консистенцией и держится на шпателе даже при сильной тряске – значит в ней слишком много глины. Если раствор не держится шпателя и имеет чрезмерно редкую консистенцию – значит в нем слишком много воды или песка.

Важно: вам не удастся создать печь из кирпича в гараж при отсутствии качественного глиняного состава. Так что если вы обнаружили проблемы с его консистенцией, решите их путем добавления в смесь нужных материалов (воды и песка, при чрезмерном количестве глины и наоборот)

Следующий шаг – это обустройство фундамента

Кирпичная печь для гаража нуждается в прочном и надежном основании. При его создании необходимо:

Следующий шаг – это обустройство фундамента. Кирпичная печь для гаража нуждается в прочном и надежном основании. При его создании необходимо:

1. Освободить место в одном из углов гаража;
2. Выкопать котлован глубиной в 50-70 см;
3. Выложить дно ямы щебенкой;
4. Залить котлован цементным слоем, выровняв его поверхность;
5. Покрыть фундамент 3-4 слоями гидроизоляции.

При желании, вы можете самостоятельно приготовить цементный слой. Для выполнения этой задачи необходимо смешать ведро цемента, ведро воды и 3 ведра песка, после чего хорошенько перемешать образовавшуюся смесь. Данный раствор высыхает на протяжении 24 часов.

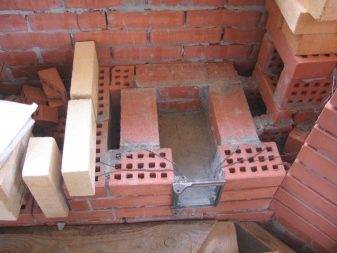

Следующий этап работ – это кладка кирпича. Он выполняется в несколько шагов – мастер:

1. Делает разметку;
2. Убеждается в том, что у него получилась правильная геометрическая фигура;
3. Кладет кирпич по длине и проверяет правильность его расположения. При необходимости – подгоняет строительный материал, используя болгарку;
4. Выполняет кладку стенок в несколько сплошных рядов;
5. Создает отверстие для решетки в кирпиче при помощи болгарки. Учтите: металл расширяется под воздействием высоких температур. А значит – ему нужно выделить дополнительное пространство;
6. Устанавливает дверцы и крепит их, используя проволоку. Для обеспечения максимальной надежности всех деталей, дверцы следует обмотать асбестовой нитью.

При проведении этих работ, обращаем внимание на шов – он не должен совпадать у разных кирпичей и быть заполненным. Финальный этап работы – это обустройство дымохода

Он создается из трубы 500 мм и больше, которая присоединяется к печи

Им не следует пересекать перекрытия гаражного бокса, все остальное допустимо

Он создается из трубы 500 мм и больше, которая присоединяется к печи. Им не следует пересекать перекрытия гаражного бокса, все остальное допустимо.

Обратите внимание – существует множество других инструкций касательно того, как сделать кирпичную печь в гараже. Мы рекомендуем вам изучить хотя бы парочку из них, раздобыть чертежи, посмотреть видео от профессионалов

И лишь после этого приниматься за сооружение печи для гаража на дровах своими руками

И лишь после этого приниматься за сооружение печи для гаража на дровах своими руками.

Подготовительные работы

Подготовительные работы предполагают:

• определение размеров будущего устройства;
• выбор материала;
• место расположения прибора.

Только после этого приступают к основным работам.

Чертежи и размеры

Каждый элемент конструкции предварительно продумывают, определяясь с размерами:

Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки

Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).

Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.

Печь для гаража на дровах длительного горения: виды и принцип работы

Любой вариант гаражных печей имеет свои плюсы и минусы, и при этом каждый из них можно изготовить своими руками. Чтобы иметь представление о процессе создания агрегата и рассчитать свои силы и ресурсы, стоит более детально познакомиться с каждым из видов устройств.

Буржуйка — компактный, удобный и доступный по стоимости вариант печи для гаража

Популярность печей для гаража длительного горения заключается в их экономичности, так как при сгорании обычных дров можно получить максимальное количество тепла. Принцип работы заключается в том, что большое количество топлива разово загружается в камеру сгорания, где процесс длительного горения обусловлен слабым доступом кислорода. Таким образом, дрова не сгорают моментально, а постепенно тлеют, выделяя горючий газ.

Печи для гаража длительного горения могут быть разными по своим конструктивным особенностям, популярная разновидность – Бубафоня. Название агрегата произошло от имени его изобретателя. Высокая эффективность конструкции заключается в том, что может работать такая печь длительного горения на опилках. Если постараться, то Бубафоню можно подключить к системе водяного отопления. В таком случае принцип действия устройства будет заключаться в создании водяной рубашки вокруг котла.

Булерьян – также популярная модель печи длительного горения, ее конструкция очень необычная. Устройство широко используют не только для служебных, но и для жилых помещений. Это своего рода современный гибрид классической буржуйки и печки длительного горения. Агрегат работает за счет принудительной конвекции. К топке снизу и сверху идет несколько изогнутых труб. Через нижние поступает холодный воздух, который моментально нагревается в топке и сверху выходит уже горячим.

Булерьян – популярная модель печи длительного горения

Печь длительного горения для гаража своими руками

Несмотря на относительно сложную конструкцию, печь длительного горения можно смастерить самостоятельно. Такая модель будет иметь один, но существенный недостаток: для выгребания золы придется переворачивать довольно увесистый корпус вверх ногами. Чтобы соорудить агрегат, потребуется цилиндр из металла, сварочный аппарат. Можно взять за основу и квадратную емкость, но при условии нормального обеспечения тления дров. Сам процесс изготовления в таком случае займет несколько часов.

Чаще всего для производства печи длительного горения используют металлическую толстостенную бочку вместительностью около 200 л. Сверху делают крепления под крышку с дымоходом, а также выполняют небольшое отверстие, необходимое для доступа кислорода, который нужен для процесса горения. В диаметре дымоход составляет приблизительно 15 см, а воздуховод – 10 см. Часто дымоход выводят сбоку, а сверху оставляют место для поступления воздуха.

Важная деталь дровяной печи для гаража длительного горения – груз для обеспечения пресса на тлеющие дрова. Изготовить его можно из металлического круга, диаметр которого должен быть на несколько миллиметров меньше размеров топочной камеры, и двух отрезков швеллеров, исполняющих роль утяжелителя.В круге утяжеления необходимо сделать воздуховод и приварить к нему трубу сечением 10 см. Ее длина должна превышать высоту корпуса печки.

Через нижние отверстия воздух поступает холодным, а через верхние уже выходит горячим

Отверстие с дверцей для загрузки дров в печку для гаража своими руками делают сбоку, а внизу устанавливают решетку и емкость для золы. Заключительный штрих – приваривание ножек внизу готовой печи.

Плюсы и минусы

Преимущества буржуек в гараже:

• быстрый нагрев
• универсальность материала для сжигания.

Два этих решающих фактора позволяют буржуйкам держать «пальму первенства» по популярности среди автолюбителей. Из недостатков можно вспомнить то, что материал в подобных агрегатах стремительно прогорает, а сама печка остывает в течение короткого времени.

На сегодняшний день появилась новая генерация «буржуек», у которых тепло не так быстро улетучивается: если использовать баллон емкостью 50 литров для пропана, то подобный аппарат может действенно функционировать долгое время. Это позволяет надежно обогревать помещение.

Особняком стоят печки на отработке. Здесь возникают вопросы, потому что в отработке наличествуют тяжелые металлы, а эти вещества ни в коем случае не должны попадать в организм человека. Такие печки следует обеспечивать сильной тягой, они должны быть сделаны максимально герметично.

«Буржуйки» же стали популярны во времена различных невзгод: во время Гражданской войны в России, во время Великой Отечественной войны. Подобные факты говорят о том, что «буржуйки» имеют практическое значение.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация –  используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).
