Как сделать мангал для барбекю из металла своими руками? Обзор и Чертежи – Пошагово

Фото идеи самодельных мангалов

Простой мангал из металла

Для начала определимся с набором инструментов:

  • дисты металла толщиной 5 мм(для дна) и 3 мм(для стенок);
  • стальные трубы для опор;
  • металлический уголок на 20 мм;
  • болгарка с отрезным кругом;
  • сварочный аппарат;
  • защитная краска от ржавчины(по желанию).

Если у вас есть всё необходимое, тогда приступим к конструированию.

Подробная инструкция:

  1. На листе металла отметьте очертания будущей жаровни в разобранном виде. У вас должен получиться своеобразный плюс(+).
  2. С помощью болгарки вырежьте фигуру креста.
  3. Согните, как оригами, и сварите швы.
  4. Просверлите отверстия в нижней части длинных боковых стен, для лучшей проходимости воздуха. Делайте дырочки на одинаковом расстоянии, в 2 ряда в шахматном порядке. Расстояние от нижнего до верхнего – 30 мм.
  5. Следующий шаг – прорезаем зубчики для шампуров.
  6. В завершении к нему можно приварить ножки(по желанию).

Судя по инструкции – это самый простой мангал в вашей жизни!

Стационарная жаровня из кирпича

Такой мангал – строение на все времена. Давайте определимся с набором инструментов в инвентаре:

  • лопата и вёдра;
  • ёмкость для замешивания бетона;
  • колышки со шнуром;
  • шпатель;
  • уровень;
  • болгарка;
  • перфоратор;
  • молоток;
  • шамотный кирпич.

Расходный материал для основания:

  • цемент;
  • арматурная сетка;
  • уровень для выравнивания.

Инструкция по заливке фундамента:

  1. Определитесь с местом и размером будущей жаровни. Разметьте углы с помощью колышков и нити.
  2. Избавьтесь от дёрна, выкопайте яму(30-35 см.).
  3. На 13 засыпьте песком и разровняйте. Полейте водой и снова утрамбуйте.
  4. Сделайте опалубку(форма, в которую заливают бетон при возведении фундамента).
  5. Положите арматурную сетку.
  6. Залейте цементную смесь в опалубку.
  7. Выровняйте.

Ждите 3-4 недели до полного застывания и периодически увлажняйте.

Инструкция конструирования жаровни:

  1. Заранее установите нить с колышками для ровной кладки. Стандартный вариант осуществляется в форме «m».
  2. Нанесите слой цементного раствора для обеспечения устойчивости конструкции.
  3. Начните выкладывать кирпичи скрепляя цементом. Кладку каждого последующего слоя начинайте с углов.
  4. На произвольном уровне, удобным для решётки, часть кирпичей разверните перпендикулярно общей линии. Таким же образом делают с верхним рядом на боковых стенках.
  5. Как правило, справой стороны ставят столешницу из прочного кирпича или плитки.
  6. Закончите строение промазыванием всех углов и промежутков цементной смесью.

Приступаем к работе

Как и всякое капитальное строение, садовый мангал требует обустройства фундамента. Лучше всего для постройки мангала из кирпича своими руками подходит фундамент ленточного типа с глубиной котлована до 0,6 м. Котлован забутовывают крупным щебнем или камнем, и заливают песчано-цементным раствором. Над поверхностью грунта закладывают фундамент из бутового камня, высотой до 0,3 м. Лучшим материалом для такого камина является натуральный камень или красный печной кирпич. Кладка из камня является довольно трудоемкой и требует большого опыта. Мангал из кирпича вполне можно построить своими руками, главное выполнять работу аккуратно и без спешки.

Перед началом строительства рассмотрите конструкцию подобного мангала. Как правило, все они представляют собой топку с невысоким дымоходом. Внутри топки установлена колосниковая решетка, под которой находится камера зольника (одного или нескольких), закрытая поддувалом. Под зольниками обустраивают нишу, предназначенную для хранения дров.

Вас заинтересовали мангалы, построенные из кирпича своими руками? Пошаговая инструкция поможет вам полностью разобраться со всеми нюансами таких конструкций.

Для постройки небольшого кирпичного мангала вам понадобится: 400-450 шт. кирпичей, глина, речной песок, пара колосниковых решеток, медный колпак для вытяжки, уголок 30х40 мм и 40х40 мм, задвижки или дверцы зольников.

  1. Выберите место для печки – на открытом пространстве или под навесом беседки. От этого зависит состав раствора. Для первого варианта будет нужен термостойкий цемент, а для второго сгодится глинистый раствор.
  2. Обустройте фундамент.

  1. Выложите нишу размерами 0,75х0,5х0,5 м. Проложите ряд кирпича над этой нишей (ложковая кладка). Здесь воспользуйтесь опорой из припасенных металлических уголков. Равнополочный уголок установите в задней части ряда (в 8 ряду кладки), а 30х40 – в передней части, сделав прорези в лицевом кирпиче 9-го ряда под полку уголка.

Второй ряд нужен для устранения перегрева рубероида


Формируем объем печи на 3-м ряде

  1. Десятый и одиннадцатый ряд формуют зольники-поддувала размером 0,12х0,25 м. Здесь же устанавливают и дверцы или задвижки для регулирования воздушного потока. Под установку колосниковой решетки в 11-м ряду кирпичей срезают четверть.


В оригинале использовалась вот такая дверца для печи


Крепление печной дверцы


Фиксируем проволоку для крепления дверцы

  1. В двенадцатом-тринадцатом ряду обустраиваем выступ под шампуры.
  2. Кладку топки продолжают до 21-го ряда. Далее ее перекрывают аналогично нише под зольником, только укладку ведут в половину кирпича – тычковую.


Площадка под укладку топливника


Выкладываем подовую часть топливника


Ставим решетку


Возводим стенки топливника


Перекрываем дровник листом металла

  1. С 24-го ряда кладку начинают сужать уступами. С боков каждый ряд уменьшают на 35 мм, а спереди – на 17 мм. Заднюю стенку дымосборника выкладывают перпендикулярно основанию.
  2. Последним рядом мангала из кирпича будет 33-й, с медным вытяжным колпаком, установленным своими руками. Фото такой конструкции поможет вам сориентироваться, как это сделать.

Формируем 6 выходов дыма из топки


Затем перекрываем топливник. Сверху уложим настил


Поверх топки укладываем теплоизоляцию и варочный настил


Кладка дымовой трубы. Мангал готов!

Представленные чертежи мангалов из кирпича помогут вам построить наиболее подходящую конструкцию своими руками. Фото таких строений поможет оценить их дизайн и великолепие.

Однако построить мангал из кирпича своими руками недостаточно. Надо еще установить дымовую трубу.

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

  • периодическое использование, долгое бездействие;
  • расположение под открытым небом или в беседке;
  • высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.
Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

  • мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
  • размеры – крупногабаритный для больших компаний и малоформатный для семьи;
  • форма – труба, бочка, прямоугольник, архитектурные модификации;
  • дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня

Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

  • стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
  • для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
  • глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
  • верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Нажмите на картинку для увеличения

Увеличение по клику

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

  1. металлические бочки;
  2. швейные машины;
  3. обрезки стальной трубы большого диаметра;
  4. кованые и литые этажерки, столешницы;
  5. пропановые баллоны;
  6. баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса. Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

  • нельзя заливать угли водой, так как это приведёт к деформации металла,
  • потёки жира удаляются тряпкой с песком,
  • для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Разборные и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Из каких деталей состоит мангал

  1. Рама – к раме крепятся ножки, поэтому её размеры должны быть меньше основания. Оптимальные габариты: длина – 570 мм, ширина – 230 мм.
  2. Ножки − в качестве этой детали используют опорные или водопроводные трубы. Чтобы конструкция держалась за основание, используют заглушки или другие заготовки из прочного металла.
  3. Для изготовления дна используют металлический лист, а за основу подойдут листы из нержавеющей жаропрочной стали и другие материалы, которые не могут деформироваться при нагревании.

Если у вас нет сварочного аппарата, либо вы не хотите тратить много времени, вместо сварки используйте болты и гайки, предварительно сделав соответствующие отверстия для крепления ножек.

У мангалов без сварки есть свои минусы: слишком тонкие стенки, на которых будет образовываться ржавчина, также они будут прогорать.

Правила безопасности при работе с мангалом

Взаимодействуя с высокими температурами необходимо придерживаться правил безопасности, они касаются не только мангала, но и других аспектов:

Не забывайте мыть руки перед началом процесса приготовления и уделяйте особое внимание качеству мяса, покупая продукты только в проверенных местах. Это убережет вас от пищевых отравлений.
Не жарьте мясо до появления черноты, такой продукты негативно влияет на здоровье, повышая риск развития рака.
Если внезапно на улице пошёл дождь, а вы начали жарить шашлык, ни в коем случае не заносите мангал в гараж или в другое помещение

Это приведет к отравлению угарным газом, что имеет трагические последствия.
Располагайте изделие не меньше чем в 3 метрах от заборов, сараев и других деревянных построек.
Избегайте чрезмерного контакта с высокой температурой, особенно, если вы страдаете от сердечно-сосудистых заболеваний. Это чревато тепловым ударом.
Внимательно следите за одеждой, лучше отказаться от изделий свободного кроя, которые могут попасть в мангал и воспламениться. Выбирайте облегающую хлопковую одежду, которую не жалко испортить.
Когда планируете выбрасывать золу из мангала, подождите 48 часов, чтобы огонь и искры точно погасли. Иначе есть риск возгорания.

Самодельный мангал станет украшением дачного пространства.  Экспериментировать с этим изделием можно бесконечно, создавая самые причудливые формы, например, это может быть мангал в виде кабана, оленя, рояля, паровозика, сундука и других интересных образов, на которые хватит фантазии.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.
  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

  1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
  2. Рельеф должен быть ровным, без резких перепадов.
  3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
  4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
  5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
  6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Видео описание

Наглядно про изготовление мангала с навесом смотрите в видеоролике:

Главное преимущество таких конструкций в том, что они очень прочные и устойчивые. Часто их украшают коваными элементами, красят. Крыша над мангалом защищает его от осадков, которые могут начаться в самый неподходящий момент или защищает от солнечных лучей. Многие владельцы частных домов специально оснащают такие конструкции дополнительными деталями, например, для хранения различных инструментов, кочерги, столовых приборов, полкой для дров и так далее. Многие подобные модели мангалов кроме площадки для приготовления продуктов на жару имеют печь, где можно приготовить различные блюда на костру, закипятить воду и так далее.

Создание такой конструкции довольно кропотливое и длительное занятие. Стоимость изделия и время ее реализации зависит от того, какие материалы вы планируете использовать, какими будут размеры мангала. Чтобы воплотить задуманное в реальность можно воспользоваться двумя вариантами решения задачи:

  • одновременное создание мангала с крышей;
  • дополнительный монтаж навеса на уже установленный мангал.

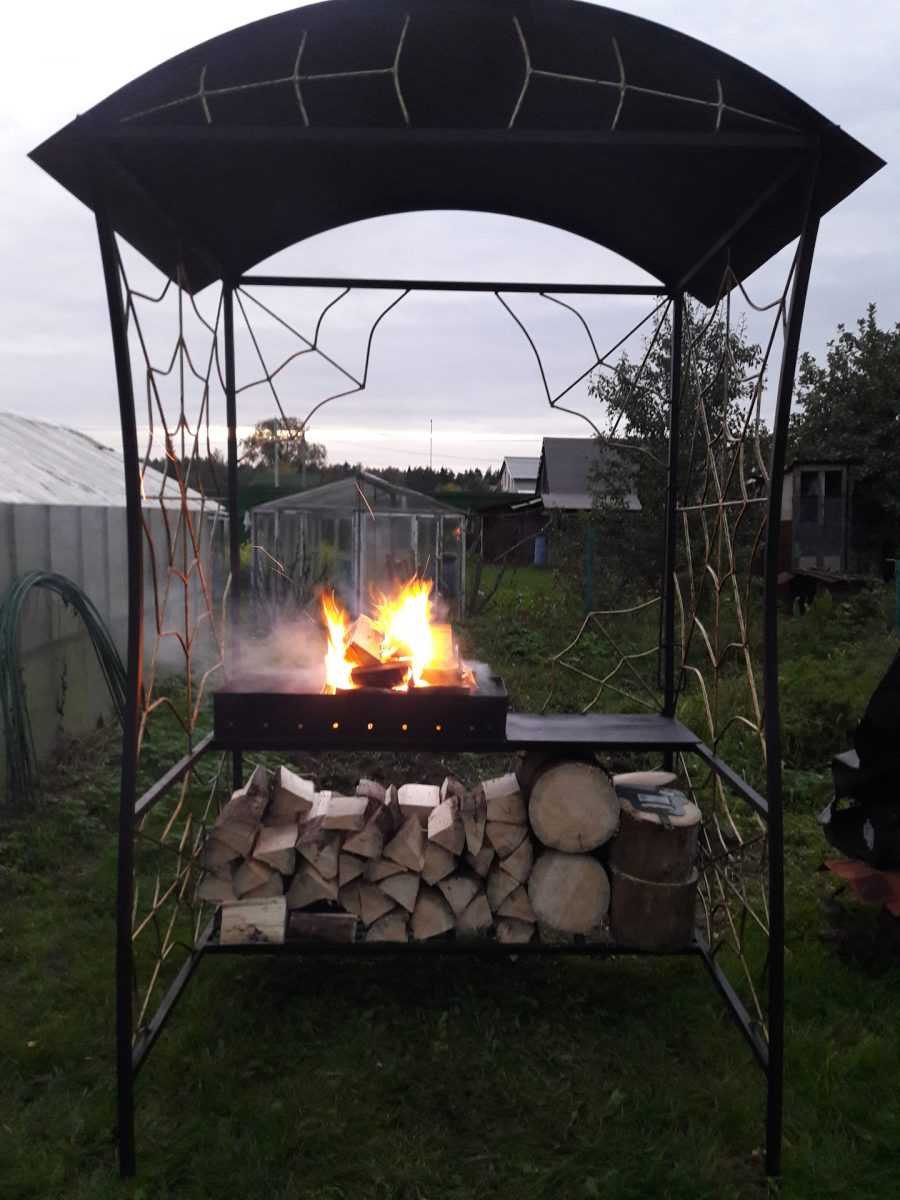

Стационарный мангал с навесом – спасёт шашлык и настроение даже в дождь Источник p2.zoon.ru

Как изготовить мангал самому

Смотря на магазинные варианты становится ясно, что ничего сложного в изготовлении собственного мангала нет. Однако, чтобы сделать его действительно надежным и качественным, необходимо подойти к вопросу максимально ответственно. Первоначально необходимо составить чертежи мангала, они должны учитывать его высоту, ширину, толщину стенок, разъемы для шампуров, примерную нагрузку.

В зависимости от потребностей, мангалы могут быть стационарными и переносными. В первом случае, за счет большого размера можно приготовить большое количество мяса за меньший срок. Он отлично подойдет для дачи. Однако, если выезды на природу не являются чем-то обыденным и повседневным, а собственной дачи нет, вполне подойдет переносной вариант.

Он намного меньше, при желании можно предусмотреть возможность разборной конструкции, чтобы было удобнее транспортировать в машине.

Первоначально необходимо выбрать материал, из которого будет изготовлена конструкция. Мангал из газового баллона является самым распространенным вариантом. Это обусловлено тем, что достать пустой газовый баллон очень легко, его стенки очень прочные и толстые, что делает его идеальным вариантом на роль материала для конструкции.

Все, что необходимо, это разрезать баллон на 2 части вдоль. В результате получится две детали, одна из которых будет служить основой, к которой будут крепиться ножки мангала, а другую можно использовать в качестве крышки.

Рассмотрим пошаговую инструкцию как сделать мангал из листовой стали.

Также для такого мангала может подойти бочка, либо куски листового металла, если есть. Найти такой материал очень легко, к тому же он достаточно прочный, хорошо подходит для мангала. Собрать будет очень легко, нужны будут только простейшие навыки работы со сваркой. В том случае, если есть уголки, можно обойтись совсем без сварки, используя болты.

Первоначально необходимо определиться с основой подготовить ее, почистить. Далее нужно сварить или скрепить каркас, в котором будут располагаться угли.

После того, как каркас будет собран, необходимо прикрепить к нему ножки, на которых он будет устойчиво располагаться

Обратите внимание, ножки стоит делать с дополнительными опорами в виде пластин, это увеличит стойкость конструкции

Далее необходимо в корпусе сделать отверстия, в которых будут располагаться шампуры во время жарки мяса. Для этого подойдет обыкновенная болгарка. После необходимо будет зачистить эти вырезы, чтобы шампуры в будущем не цеплялись за металлические заусенцы.

Заключительным этапом является изготовление крышки. В этом случае все очень просто, необходимо просто приварить стальную ручку к материалу, который будет использоваться как крышка. Необходимо также сделать небольшое отверстие в крышке, чтобы внутрь мог поступать воздух, поддерживая угли.

На фото мангала сделанного своими руками могут быть неаккуратные швы или крепления, в первую очередь важно, чтобы он отлично выполнял свою функцию. Уже после, при желании, его можно довести до идеального внешнего вида, зашкурив поверхность, разместив дополнительные украшения или дополнительно укрепив конструкцию

Также можно сделать навес.

Поиск подходящего строительного сырья

Для сооружения стационарного мангала советуют брать листовой металл толщиной 3 мм. А переносное изделие разрешается собирать из более тонких металлических деталей. Сталь толщиной 1 мм прослужит 3 года, а сырьё, которое плотнее буквально на 1 мм, истончиться в некоторых местах только после 5 лет эксплуатации.

Чем толще материал, тем дольше прослужит мангал

Самым ненадёжным материалом для сооружения мангала считается жесть толщиной 1 мм, а самым прочным — двухмиллиметровая нержавеющая сталь, способная прослужить 12 лет.

Мангал из нержавеющей стали собран из дна, четырёх стенок и уголков

Для сооружения из листа нержавейки можно воспользоваться следующим чертежом, где каждый элемент конструкции рассмотрен по отдельности.

В чертеже обозначены не только размеры, но и требования к перфорации стенок мангала

Мангал-коптильня из 2 баллонов из-под газа

Своими руками можно смастерить даже мангал-коптильню из металла, используя пустые баллоны из-под газа. Перед тем как начинать работу, нужно убедиться, что баллон пустой, заполнить его полностью водой и оставить на сутки. После приступать к работе.

Важно не забыть о безопасности и использовать защитную маску и перчатки, так как предстоит работать с болгаркой и сваркой. Для создания 1 мангала-коптильни нужно 2 баллона. Начинают с изготовления дымогенератора

Начинают с изготовления дымогенератора.

Делать так:

  1. Из баллона нужно сделать маленький резервуар. Отпилить часть до кольца и нижнюю часть распилить пополам. Потом нужно приварить верхнюю и нижнюю детали друг к другу.
  2. Распилить​верх для формирования крышки, посадить ее на петли.
  3. К верхней части крышки изнутри приварить рейку, чтобы ее не повело. Наварить полосы по краям крышки, чтобы уменьшить прохождение воздуха и для плотного прилегания.

Вниз наварить уголки, чтобы сделать ровное дно для равномерного слоя угля.
Вварить днище, вырезать окошко для состыковки с мангалом.
Приварить отпиленную маленькую часть.
Прикрутить ручку.

Второй баллон распиливать так:

Срезать деталь для крышки.

  • Вырезать окошко для поддува.
  • Наварить уголок над окошком во всю длину баллона.

Сделать прорези на свободном краю, с обратной стороны просверлить дырки для шампуров.

Внутри сделать ограничительные заслонки, если нужно использовать мангал на маленькую порцию шашлыков. Для этого сделать направляющие и приварить.

Теперь нужно состыковать основной мангал и генератор дыма. Для этого нужно выпилить сегмент на генераторе дыма и примерить к основному баллону, разметить и сварить.

Далее нужно подготовить трубу, наварить на арматуру крышку из куска металла с одной стороны. Установить мангал на ножки и приварить трубу. Основная конструкция готова. Теперь нужно его покрасить.

Post Views: Статистика просмотров
843

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
