Особенности расчета на прогиб
Расчет на прогиб проводится обязательно для любых перекрытий. Крайне важен точный расчет данного показателя при значительных внешних нагрузках. Сложные формулы в данном случае использовать необязательно. Если использовать соответствующие коэффициенты, то вычисления можно свести к простым схемам:
- Стержень, который опирается на одну жесткую и одну шарнирную опору, и воспринимает сосредоточенную нагрузку.
- Стержень, который опирается на жесткую и шарнирную опору, и при этом на него действует распределенное нагружение.
- Варианты нагружения консольного стержня, который закреплен жестко.
- Действие на конструкцию сложной нагрузки.
Применение этого метода вычисления прогиба позволяет не учитывать материал. Поэтому на расчеты не влияют значения его основных характеристик.
Расчет несущих балок
Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).
Расчет нагрузок
Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.
1. Собственная удельная масса перекрытия
Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.
Таблица 2
| Наименование материала | Плотность или насыпная плотность, кг/м 3 |
| Асбоцементный лист | 750 |
| Базальтовая вата (минеральная) | 50–200 (от степени уплотнения) |
| Берёза | 620–650 |
| Бетон | 2400 |
| Битум | 1400 |
| Гипсокартон | 500–800 |
| Глина | 1500 |
| ДСП | 1000 |
| Дуб | 655–810 |
| Ель | 420–450 |
| Железобетон | 2500 |
| Керамзит | 200–1000 (от коэффициента вспенивания) |
| Керамзитобетон | 1800 |
| Кирпич полнотелый | 1800 |
| Линолеум | 1600 |
| Опилки | 70–270 (от фракции, породы дерева и влажности) |
| Паркет, 17 мм, дуб | 22 кг/м 2 |
| Паркет, 20 мм, щитовой | 14 кг/м 2 |
| Пенобетон | 300–1000 |
| Пенопласт | 60 |
| Плитка керамическая | 18 кг/м 2 |
| Рубероид | 600 |
| Сетка проволочная | 1,9–2,35 кг/м 2 |
| Сосна | 480–520 |
| Сталь углеродистая | 7850 |
| Стекло | 2500 |
| Стекловата | 350–400 |
| Фанера клееная | 600 |
| Шлакоблок | 400–600 |
| Штукатурка | 350–800 (от состава) |
Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.
К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .
2. Переменная нагрузка
Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .
3. Суммарная нагрузка
Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:
- 1,2 — при удельной массе меньше 200 кг/м 2 ;
- 1,3 — при удельной массе больше 200 кг/м 2 .
4. Пример расчета
В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.
1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм
Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.
Таблица 3
| Материал | Объем, м 3 | Плотность, кг/м 3 | Масса, кг | Удельная нагрузка, кг/м 2 |
| Брус (сосна) | 9 х 0,15 х 0,1 х 3,3 = 0,4455 | 500 | 222,75 | 14,85 |
| Доска (сосна) | 15 х 0,04 = 0,6 | 500 | 300 | 20,0 |
| Фанера | 15 х 0,01 = 0,15 | 600 | 90 | 6,0 |
| Линолеум | 15 х 0,005 = 0,075 | 1600 | 120 | 8,0 |
| Минвата | 15 х 0,12-0,405 = 1,395 | 100 | 139,5 | 9,3 |
| Итого: | 58,15 | |||
| С учетом k = 1,2 | 70 |
Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .
Общая нагрузка — 70 + 180 = 250 кг/м 2 .
Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).
Расчёт допустимого прогиба
Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.
Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:
h = (5 х qр х L4) / (384 х E х J)
- qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
- L — длина балки, L = 330 см;
- Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
- J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .
Для нашего примера:
h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см
Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.
В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:
Оценка статьи:
Сохранить себе в:
Расчет чердачного перекрытия по деревянным балкам Ссылка на основную публикацию
Определение нагрузки
Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:
- Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
- Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
- Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.
С этим определением разобрались, теперь идем далее.
Формулы для определения изгиба балки
При расчете необходимо учесть силу сопротивления материала, из которого изготовлена конструкция. И только после этого рисуется схема, где указывается сила давления на балку.
Таким образом происходят измерения для вычисления изгибаИсточник novainfo.ru
Процесс расчета выглядит следующим образом:
- Используя формулу площади прямоугольной фигуры S=b*h, определяется сечение балки, а так же берется ко вниманию ее длина L;
- На балку воздействует сила давления Q, которая изгибает ее в центре, а ее концы образуют угол θ. Обязательно учитывается изначальное положение конструкции f;
- В схеме концы импровизированной балки установлены совершенно свободно, при этом опоры установлены стационарно. В этом случае нет реакции, как в случае горизонтального закрепления конструкции, и концы балки перемещаются в свободном направлении.
Изгиб предмета под давлением определяется формулой Е=R/Δ. В этом случае Е – это показатель, который берется из справочника, R – сила давления на предмет, Δ – это показатель, который получается в процессе изгиба.
Имея все необходимые показатели можно узнать, какой будет инерция, для этого используется формула:
Δ = Q/(S·Е)
Если же нагрузка будет равномерна по всей длине балки. То нужно использовать такую формулу:
Δ = q·h/(S·Е).
После всех этих вычислений, приходит черед к определению изгиба по системе Юнга. То есть, балку изгибают таким образом, что ее концы выворачиваются в разные стороны, при этом имеют разные куты изгиба. В таком случае в формуле обе части нужно умножить на число L и тогда получается следующее равенство:
Δ*L = Q·L/(b·h·Е)
Формулы можно найти в справочникеИсточник pol-exp.com
Если рассматривать вариант, где балка с одной стороны будет стабильно зафиксирована, а на втором конце будет равновесие, то формула будет выглядеть следующим образом Mmax = q*L*2/8. Если использовать эту величину в формуле для определения изгиба балки, то получится следующее равенство:
Δх = M·х/((h/3)·b·(h/2)·Е).
Момент инерции, который вычисляется b·h2/6 можно условно обозначить W. Таким образом, формула будет иметь совершенно другой вид:
Δх = M·х/(W·Е), где W=M/E.
Чтобы узнать точные показатели изгиба балки, необходимо рассчитать две величины:
- момент прогиба;
- инерцию.
Кроме того, на прогиб имеет огромное влияние условие, при котором концы балок будут либо зафиксированы, либо находиться в свободном положении. Обязательно учитывается способ давления оказываемого на предмет, а так же в каких местах оказывается это давление и как оно распределяется по всей балке.
Все приведенные выше формулы можно использовать только в том случае, когда давление равномерно распределено по всей площади предмета. В том случае, когда нагрузка припадает только на одно определенное место, расчет проводится при помощи интегралов.
Правильные расчеты – гарантия прочности конструкцииИсточник remontik.org
Таким образом, для точного определения изгиба балки следует все делать в следующей последовательности:
- В первую очередь составляется подробная схема предмета, который будет исследоваться;
- Измеряются все параметры балки и обязательно учитывается сечение;
- Определить каким будет максимальное давление на балку, а так же вычислить в каком месте будет оно оказано сильнее всего;
- Обязательно нужно проверить материал из которого изготовлена балка на прочность.
- Обязательно определить жесткость предмета.
О расчете прогиба балки в видео:

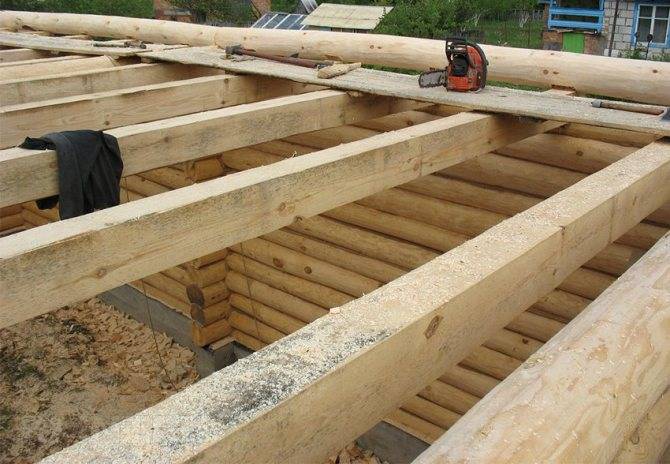

Технология перекрытия пола по деревянным балкам
Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м 2. На основании данной величины закупаются брусья соответствующего сечения.
Таблица сечений для пола
В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м 2. На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).
Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.
Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:
- Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
- Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
- Оптимальная ширина бруса равна его высоте, либо половине высоты.
- Расстояние от ближайших балок до печи должно превышать 30 см.
Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:
- черновой пол;
- гидроизоляция;
- утеплитель;
- несущие балки;
- лаги;
- половые доски.
Конструкция половых перекрытий по деревянным балкам
Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.
Крепление балок в металлические навесы
При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».
Крепление бруса по системе «ласточкин хвост».
Данный способ считается наиболее сложным и эффективным.
Технология монтажа подвального перекрытия состоит из нескольких этапов:
- Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
- Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
- Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.
После монтажа подвального перекрытия на черновой пол выстилают облицовочный материал: ДВП, ламинат, линолеум и прочие.
Расчет балки на прогиб — деревянной и металлической, формулы
В инженерных и инженерно-строительных науках (сопротивление материалов, строительная механика, теория прочности), под балкой понимается элемент несущей конструкции, воспринимающаяся преимущественно на изгибные нагрузки, и имеющая различные формы поперечного сечения.
Конечно, в реальном строительстве, балочные конструкции подвержены и другим видам нагружения (ветровой нагрузке, вибрации, знакопеременному нагружения), однако основной расчет горизонтальных, многоопертых и жесткозакрепленных балок проводится на действие или поперечной, или приведенной к ней эквивалентной нагрузке.
Расчетная схема рассматривает балку как жесткозакрепленный стержень или как стержень, установленный на двух опорах. При наличии 3 и более опор, стержневая система считается статически неопределимой и расчет на прогиб как всей конструкции, так и ее отдельных элементов, значительно усложняется.
При этом, основное нагружение рассматривается как сумма сил, действующая в направлении перпендикулярному сечению. Целью расчета на прогиб является определение максимального прогиба (деформации) который не должен превышать предельных значений и характеризует жесткость как отдельного элемента (так и всей связанной с ней строительной конструкции.
Основные положения расчетных методик
Современные строительные методики расчета стержневых (балочных) конструкций на прочность и жесткость, дают возможность уже на стадии проектирования определить значение прогиба и сделать заключение о возможности эксплуатации строительной конструкции.
Расчет на жесткость позволяет решить вопрос о наибольших деформациях, которые могут возникнуть в строительной конструкции при комплексном действии различного вида нагрузок.
Современные методы расчета, проводимые с использованием специализированных расчетов на электронно-вычислительных машинах, или выполняемые при помощи калькулятора, позволяют определить жесткость и прочность объекта исследований.
Несмотря на формализацию расчетных методик, которые предусматривают использование эмпирических формул, а действие реальных нагрузок учитывается введением поправочных коэффициентов (коэффициенты запаса прочности), комплексный расчет достаточно полно и адекватно оценивает эксплуатационную надежность возведенного сооружения или изготовленного элемента какой-либо машины.
Несмотря на отдельность прочности расчетов и определения жесткости конструкции, обе методики взаимосвязаны, а понятия «жесткость» и «прочность» неразделимы. Однако, в деталях машин, основное разрушение объекта происходит из-за потери прочности, в то время как объекты строительной механики часто непригодны к дальнейшей эксплуатации из значительных пластических деформаций, которые свидетельствуют о низкой жесткости элементов конструкции или объекта в целом.
Сегодня, в дисциплинах «Сопротивление материалов», «Строительная механика» и «Детали машин», приняты два метода расчета на прочность и жесткость:
- Упрощенный (формальный), при проведении которого в расчетах применяются укрупненные коэффициенты.
- Уточненный, где используются не только коэффициенты запаса прочности, но и производится расчет контракции по предельным состояниям.
Алгоритм расчета на жесткость
Формула определения прочности балки на изгиб
Где:
- M – максимальный момент, возникающий в балке (находится по эпюре моментов);
- Wn,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
- Ry – расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
- γc – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;
Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.
Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:
- Составить расчетную схему объекта исследований.
- Определить размерные характеристики балки и расчетных сечений.
- Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
- При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
- Определяется значение максимального прогиба, который характеризует жесткость балки.
Алгоритм расчета на жесткость
Формула определения прочности балки на изгиб
Где:
- M – максимальный момент, возникающий в балке (находится по эпюре моментов);
- Wn,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
- Ry– расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
- γc – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;
Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.
Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:
- Составить расчетную схему объекта исследований.
- Определить размерные характеристики балки и расчетных сечений.
- Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
- При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
- Определяется значение максимального прогиба, который характеризует жесткость балки.

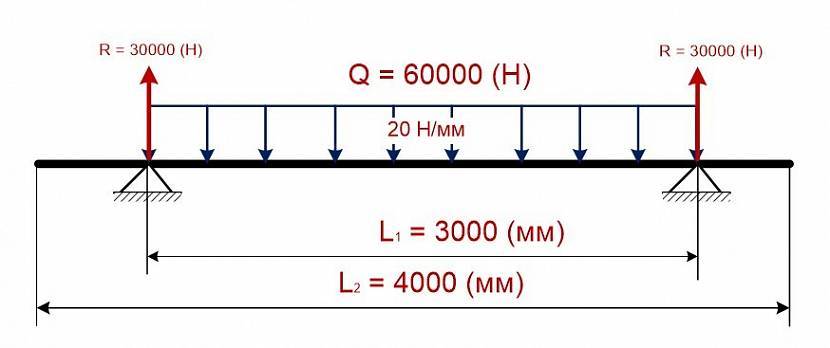

Для составления расчетной схемы балки, необходимо знать:
- Геометрические размеры балки, включая пролет между опорами, а при наличии консолей – их длину.
- Геометрическую форму и размеры поперечного сечения.
- Характер нагрузки и точки их приложения.
- Материал балки и его физико-механические характеристики.
При простейшем расчете двухопорных балок, одна опора считается жесткой, а вторая закреплена шарнирно.
Определение моментов инерции и сопротивления сечения
К геометрическим характеристикам, которые необходимы при выполнении расчетов на прочность и жесткость, относится момент инерции сечения (J) и момент сопротивления (W). Для вычисления их величины существуют специальные расчётные формулы.
Формула момента сопротивления сечения
При определении моментов инерции и сопротивления, необходимо обращать внимание на ориентацию сечения в плоскости разреза. С увеличением момента инерции жесткость балки увеличивается, а прогиб уменьшается
Это легко проверить на практике, пытаясь согнуть доску в обычном, «лежачем» положении и поставив ее на ребро.
Определение максимальной нагрузки и прогиба
Формула определения прогиба
Где:
- q – равномерно-распределенная нагрузка, выраженная в кг/м (Н/м);
- l – длина балки в метрах;
- E – модуль упругости (для стали равен 200-210 ГПа);
- I – момент инерции сечения.
При определении максимальной нагрузки, необходимо учитывать довольно значительное число факторов, действующих как постоянно (статические нагрузки), так и периодически (ветровая, вибрационная ударная нагрузка).
В одноэтажном доме, на деревянный брус потолочного перекрытия будут действовать постоянные весовые усилия от собственного веса, расположенных на втором этаже простенков, мебели, находящихся обитателей и так далее.
Особенности расчета на прогиб
Конечно, расчет элементов перекрытий на прогиб проводится для всех случаев и обязателен при наличии значительного уровня внешних нагрузок.
Сегодня, все вычисления величины прогиба достаточно формализованы и все сложные реальные нагружения сведены к следующим простым расчетным схемам:
- Стержень, опирающийся на неподвижную и шарнирно закрепленную опоры, воспринимающий сосредоточенную нагрузку (случай рассмотрен выше).
- Стержень, опирающийся на неподвижную и шарнирно закрепленную на который действует распределенное нагружение.
- Различные варианты нагружения жестко закрепощённого консольного стержня.
- Действие на расчетный объект сложной нагрузки – распределенной, сосредоточенной, изгибающего момента.
При этом, методика и алгоритм расчета не зависят от материала изготовления, прочностные характеристики которого учтены различными значениями модуля упругости.
Наиболее распространенной ошибкой обычно является недоучет единиц измерения. К примеру, силовые факторы в расчетные формулы подставляются в килограммах, а величина модуля упругости принимается по системе «СИ», где нет понятия «килограмм силы», а все усилия измеряются в ньютонах или килоньютонах.
Определение нагрузки
Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:
- Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
- Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
- Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.
С этим определением разобрались, теперь идем далее.
ОБЩИЕ УКАЗАНИЯ
10.1. При расчете строительных конструкций по прогибам (выгибам) и перемещениям должно быть выполнено условие
(25)
где f — прогиб (выгиб) и перемещение элемента конструкции (или конструкции в целом), определяемые с учетом факторов, влияющих на их значения, в соответствии с пп. 1-3 рекомендуемого приложения 6;
fu — предельный прогиб (выгиб) и перемещение, устанавливаемые настоящими нормами.
Расчет необходимо производить исходя из следующих требований:
а) технологических (обеспечение условий нормальной эксплуатации технологического и подъемно-транспортного оборудования, контрольно-измерительных приборов и т.д.);
б) конструктивных (обеспечение целостности примыкающих друг к другу элементов конструкций и их стыков, обеспечение заданных уклонов);
в) физиологических (предотвращение вредных воздействий и ощущений дискомфорта при колебаниях);
г) эстетико-психологических (обеспечение благоприятных впечатлений от внешнего вида конструкций, предотвращение ощущения опасности).
Каждое из указанных требований должно быть выполнено при расчете независимо от других.
Ограничения колебаний конструкций следует устанавливать в соответствии с нормативными документами п. 4 рекомендуемого приложения 6.
10.2. Расчетные ситуации, для которых следует определять прогибы и перемещения, соответствующие им нагрузки, а также требования, касающиеся строительного подъема, приведены в п. 5 рекомендуемого .
10.3. Предельные прогибы элементов конструкций покрытий и перекрытий, ограничиваемые исходя из технологических, конструктивных и физиологических требований, следует отсчитывать от изогнутой оси, соответствующей состоянию элемента в момент приложения нагрузки, от которой вычисляется прогиб, а ограничиваемые исходя из эстетико-психологических требований — от прямой, соединяющей опоры этих элементов (см. также п. 7 рекомендуемого приложения 6).
10.4. Прогибы элементов конструкций не ограничиваются исходя из эстетико-психологических требований, если не ухудшают внешний вид конструкций (например, мембранные покрытия, наклонные козырьки, конструкции с провисающим или приподнятым нижним поясом) или если элементы конструкций скрыты от обзора. Прогибы не ограничиваются исходя из указанных требований и для конструкций перекрытий и покрытий над помещениями с непродолжительным пребыванием людей (например, трансформаторных подстанций, чердаков).
Примечание. Для всех типов покрытий целостность кровельного ковра следует обеспечивать, как правило, конструктивными мероприятиями (например, использованием компенсаторов, созданием неразрезности элементов покрытия), а не повышением жесткости несущих элементов.
10.5. Коэффициент надежности по нагрузке для всех учитываемых нагрузок и коэффициент динамичности для нагрузок от погрузчиков, электрокаров, мостовых и подвесных кранов следует принимать равными единице.
Коэффициенты надежности по ответственности необходимо принимать в соответствии с обязательным приложением 7.
10.6. Для элементов конструкций зданий и сооружений, предельные прогибы и перемещения которых не оговорены настоящим и другими нормативными документами, вертикальные и горизонтальные прогибы и перемещения от постоянных, длительных и кратковременных нагрузок не должны превышать 1/150 пролета или 1/75 вылета консоли.
Вместе с типами, существуют четыре схемы нагрузок:
- Шарнир-Шарнир
- Заделка-Шарнир
- Заделка-Заделка»
- Свободный конец
Наш онлайн калькулятор позволяет сделать расчет, комбинируя все виды балок, типы и схемы нагрузок, при этом абсолютно исключив вероятность допущения ошибки в процессе расчета. Обычно рассчитывают деревянные балки, а также металлические. В процессе вычисления показателя определяется сумма сил, воздействующих на балку, которые направлены перпендикулярно конструкции. Расчет деревянной балки на прогиб осуществляется с учетом материала, т.е
учитывают вид древесины, её гибкость и многие другие параметры, также важно учесть форму сечения балки и нагрузка какого вида оказывается на балку
Сравнивая с расчетом балки из древесины, расчет металлической балки на прогиб существенно отличается, поскольку важное внимание уделяют виду соединения: электросварка, заклепки, болты и другие виды соединений
Все перечисленные выше нюансы позволяют понять, что расчет балки на прогиб — крайне ответственный этап в процессе стройки какого-либо объекта. От него зависит надежность, долговечность и целостность всей конструкции. Наш калькулятор позволит Вам быстро и безошибочно провести предельно точный расчет.
О качестве и прочности деревянных балок перекрытия
Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.
Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности. Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве. Сегодня подобная практика заменяется точным расчетом деревянной балки — это позволяет не переплачивать за излишнюю, невостребованную прочность.
Несущие двутавровые балки перекрытийИсточник orgtorg.org
Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.
Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.
Балки перекрытияИсточник informer.by
Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:
- большая влажность;
- безответственное хранение;
- скрытые дефекты;
- пересортица;
- плохие линейные геометрические параметры;
- заранее обусловленные болезни древесины.
Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить — это доверить работу профессионалу.

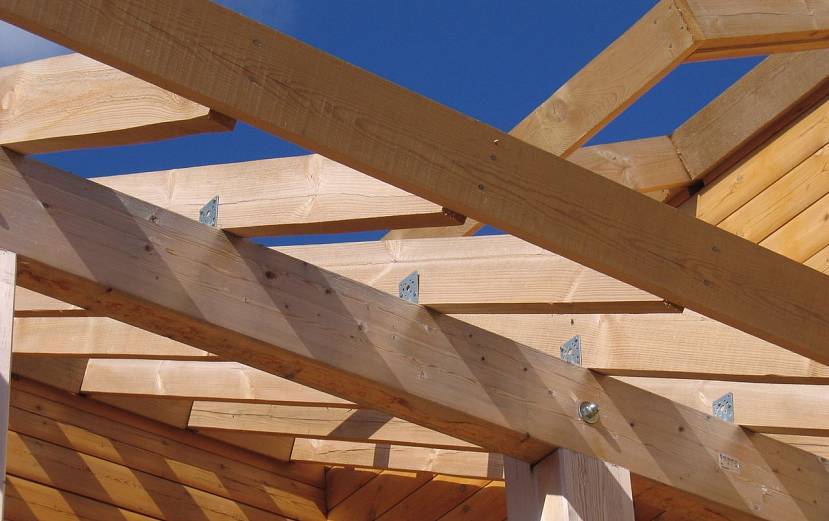

Установка балок перекрытияИсточник lineyka.net
Сечение деревянных балок перекрытия
Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.
Деревянные балки перекрытия прямоугольного или квадратного сечения
В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.
Деревянные балки перекрытия прямоугольного или квадратного сечения
Деревянные балки перекрытия круглого сечения (или овального)
Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).
Деревянные балки перекрытия круглого сечения (или овального)
Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.
Деревянные балки перекрытия — размеры
Деревянные двутавровые балки перекрытия
Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.
Деревянные двутавровые балки перекрытия
Преимущества деревянных двутавровых балок:
- точные размеры;
- возможность использования на длинных пролетах;
- исключена возможность деформирования;
- малый вес;
- уменьшение мостиков холода;
- возможность закрепить коммуникации;
- возможность монтажа своими руками без привлечения специальной техники;
- широкая сфера применения.
Недостатки:
- высокая стоимость;
- неудобны для утепления плитами.
Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).
Деревянные двутавровые балки перекрытия — виды и типы, таблица
Материал подготовлен для сайта www.moydomik.net

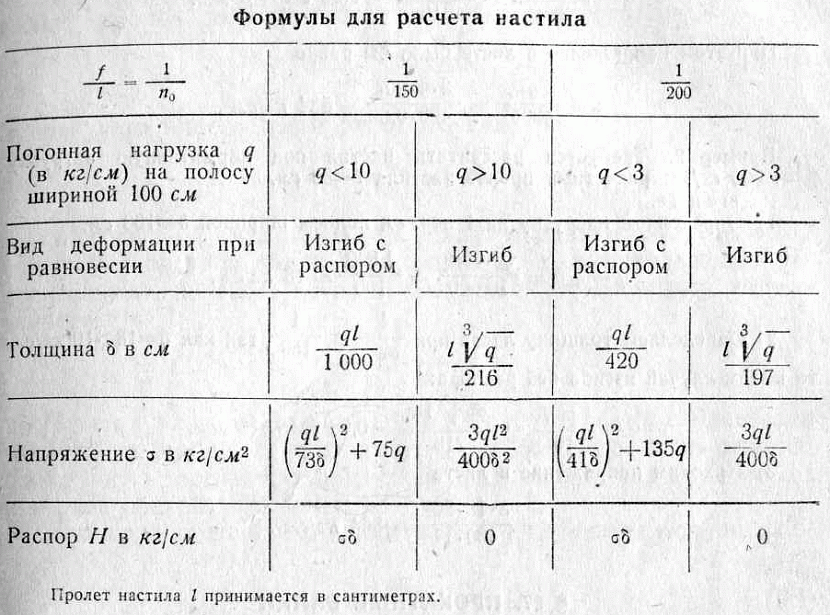

Формулы и элементы расчета

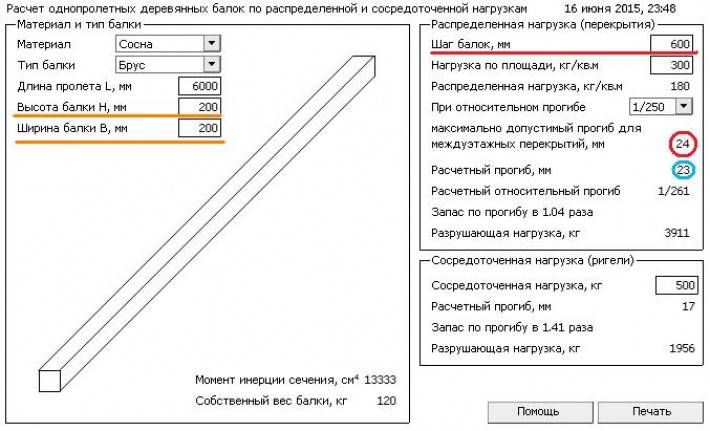

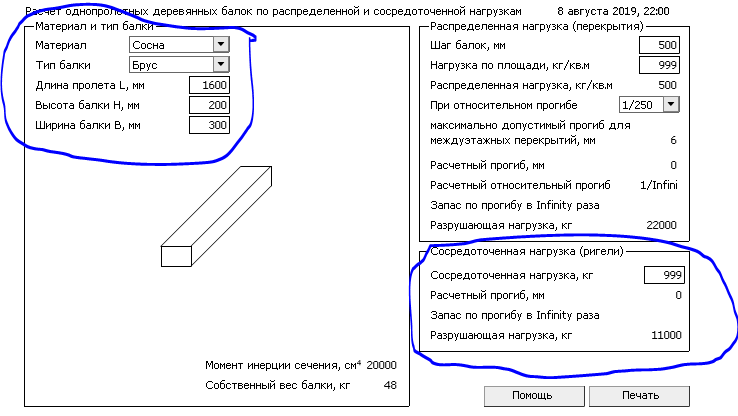

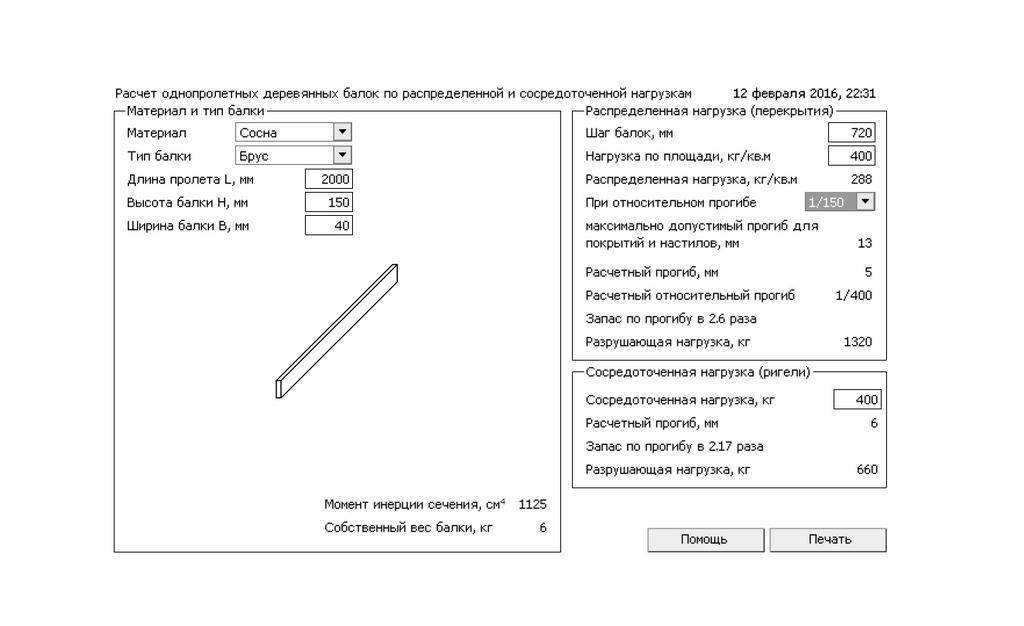

Калькулятор при расчетах использует следующие исходные данные:
- длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
- сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
- порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
- предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.
На лаги укладывается доска, формирующая перекрытие
Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:
- разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
- распределенное усилие – зависит от величины предполагаемой нагрузки;
- прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
- расчетный прогиб в миллиметрах – зависит от породы дерева.
В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.
Щитовой дом с деревянным перекрытием
