Рубка сруба — современные технологии и способы соединений

Преимущества и недостатки рубки в лапу

Особенностью выгонки сруба в лапу является то, что концы бревен не вступают за углы строящегося здания. Главным преимуществом этого способа является относительная простота вырубки пазов по сравнению с рубкой в чашу. Не последнюю роль в популярности такого способа рубки играет и то обстоятельство, что при его применении брус или кругляк используется на всю длину, без остатка, что позволяет сэкономить на материале.

Схема рубки в лапу с зубом.

Но все же этот способ рубки имеет и существенные минусы. Выгоняемые таким способом срубы получаются менее устойчивыми. К тому же углы у них получаются холодными, плохо удерживающими тепло внутри здания. Поэтому для срубленных в лапу жилых домов обязательно нужно дополнительное утепление.

Рубить сруб всегда начинают с укладки первого, так называемого окладного венца. На выбранном участке укладываются параллельно друг другу 2 бревна, на торцы которых под прямым углом ставятся следующие 2. В результате получается квадрат, который подгоняется по уровню в единую плоскость.

В торцах выполняется разметка и делаются пазы для посадки бревен. Общая глубина выборки паза не должна превышать половины толщины бревна.

Рекомендуемые размеры угловых бревенчатых соединений в лапу.

В сделанный паз сверху укладывается бревно, у которого верхняя часть подготавливается для укладки следующего бревна. Пазы нужно размечать и подготавливать таким образом, чтобы при укладке следующего венца он как можно точнее входил в подготовленный паз. И это касается не только точности вхождения венца в гнездо, но и постоянного контроля как горизонтальной, так и вертикальной укладки венцов.

При выгонке сруба в лапу техника укладки венцов из бруса и бревен несколько отличается. Деревянный брус, имеющий ровные грани, просто устанавливают венцом на венец. Если же рубить сруб из бревен, то верхний венец приходится укладывать на округлую поверхность нижнего.

Чтобы венцы ложились плотнее, в нижней части верхнего венца по всей его длине делается продольный паз. Затем верхний венец укладывают в сруб и смотрят, как он прилегает к нижнему. Если плотность прилегания недостаточна, верхний венец снимают, паз поправляют и всю процедуру укладки повторяют сначала.

Часто из-за неопытности плотника «лапы» в углах не удается подогнать достаточно плотно, и между ними появляются щели. Если эти щели невозможно убрать с помощью топора, то их нужно ликвидировать, вбив в щель подходящий по толщине и ширине деревянный клин. Но лучше все же стараться обходиться без таких соединений.

Если вы захотите обшить сруб сайдингом, то выступающие концы бревен сруба с соединением бревен в чашу будут мешать произвести красивую отделку.

Сруб из бревен соединенных в лапу лишен таких недостатков, и может быть без труда обшит виниловым или металлосайдингом.

Рубка в лапу: некоторые особенности

Схема рубки в «обло».

Этот вид рубки имеет свои плюсы и минусы. К достоинствам можно отнести следующие характеристики:

  • наименее трудоемкий процесс рубки соединений;
  • есть возможность экономии, так как при этом виде укладки монтируется бревно во всю длину.

Минусы:

  • так как углы плохо защищены, потребуется дополнительное утепление;
  • сруб считается неустойчивым;
  • внешний вид его не очень эстетичный.

Особенность срубов — правильная форма, так как они обладают «чистым углом», для придания ему эстетичного вида брусья должны подбираться одной толщины

Также важно помнить, чем больше будет толщина бруса, тем теплее будет дом. Это связано с наименьшим количеством соединительных элементов

Разметка бревна для рубки «в лапу»

Используя шлифовальную машинку или рубанок, обрабатывается одна сторона бруса до ровной поверхности, которая будет служить внутренней стороной постройки. Противолежащая сторона должна быть обработана только с краю примерно на 2,5 части от диаметра бревна. Остальные стороны тоже подлежат обработке.

На ровной площадке устанавливают два бревна параллельно друг другу и на них перпендикулярно кладут еще два. Из полученного квадрата, путем подгона изготавливается первый венец. Подгонять их следует с применением уровня и после этого произвести разметку с обеих сторон

При этом важно помнить, что размер паза для посадки бревен не должен превышать ½ толщины. В готовый паз устанавливается последующее бревно, а для лучшей посадки верхнюю часть «лапы» необходимо выровнять. Если изначально «лапа» была неправильно выполнена, то исправить ее уже невозможно, но можно ее выровнять, вбив деревянный клин, но делать этого нежелательно

Если изначально «лапа» была неправильно выполнена, то исправить ее уже невозможно, но можно ее выровнять, вбив деревянный клин, но делать этого нежелательно.

Это нужно для прочного соединения, а иначе брус может гулять.

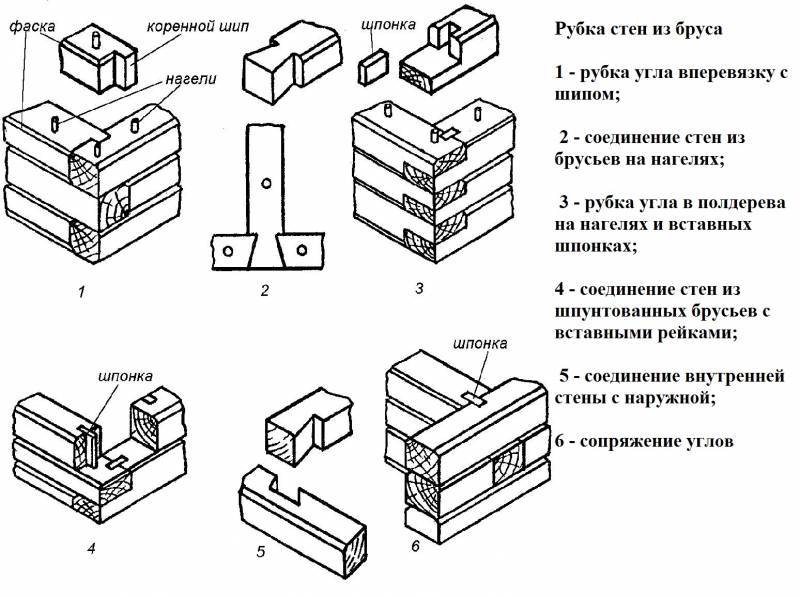

Схемы рубки стен из бруса.

Один из вариантов — это крепление на шип. В этом случае в лапе верхнего и ниже лежащего бревен проделывается отверстие и в него вбивается прямой шип, чуть большего диаметра. Во избежание попадания в нижний шип, их устанавливают в шахматном порядке. Для дополнительного укрепления конструкции такие шипы можно смонтировать во всю длину бревна, что также будет способствовать исключению деформации при усадке.

Другой вариант является качественнее, но сложнее. Новичку он будет не под силу. В этом случае на лапе во время подготовке должен оставляться шип, который выступает примерно на 2 см вверх. Размер шипа не должен превышать ¼ от рабочей поверхности лапы. На укладываемом сверху бревне, в нижней его части должен вырубаться соответствующий паз, в который вставляется шип, где лапы ложатся друг на друга. Чаше всего шипы устраиваются во внутреннем углу сруба. Такой способ кладки брусьев является трудоемким и требует ювелирной работы.

Во время укладки венцов во избежание мостиков холода, в щели и зазоры набивается пакля или другой утепляющий материал.

Завершающим этапом будет отделка бруса с внутренней стороны сруба. Но в этом вопросе мнения разошлись. Одни считают, что такая отделка позволяет сделать интерьер более привлекательным и уютным, другое мнение — теряется экзотическая натуральность материала, а также стиль.

После монтажа сруба, брусья должны обрабатываться антисептическими и антибактериальными средствами защиты, это поможет предотвратить загнивание материала и размножения древесных насекомых и позволит увеличить пожароустойчивость.

Сруб «в лапу» требует дополнительного утепления углов внутри или снаружи деревянного дома.

Строительство рубленных домов: основные этапы и особенности

Любое строительство начинается с разработки проекта будущего дома. Но если речь идет о строительстве из рубленного бревна, то сначала следует подумать о том какой материал использовать для этого.

Заготовка и подготовка бревен для сруба

Как правило, редко кто самостоятельно занимается заготовкой леса – это прерогатива лесозаготовительных и деревообрабатывающих предприятий, имеющих в штате профессиональных плотников – специалистов по ручной обработке, которая так же как и раньше ведется с использованием практически одного инструмента – топора.

Хотя зачистку производят при помощи скобеля, серповидного приспособления, с помощью которого выполняется чистовая обработка бревна.

Современные технологии и инструмент используются лишь на стадии, когда происходит сборка сруба – для изготовления продольных пропилов, обеспечивающих плотное прилегание венцов друг к другу и являющихся профилактикой от чрезмерного образования трещин.

Хотя, многие мастера принципиально не используют электроинструмент, например электрорубанок, а также не применяют в работе пилы, так как они, по их мнению, разрушают структуру волокна, делая древесину уязвимой перед многими негативными факторами и прежде всего, влагой.

Отдельное внимание уделяется закладным бревнам, толщина которых должна быть больше чем сечение используемых для сруба. Такая особенность позволяет защитить дом от разрушения и легче выполнить укладку лаг пола и нижнего перекрытия

Проектирование дома и подготовка строительной площадки

Учитывая конструктивные особенности дома, на стадии проектирования целесообразно обратиться к специалистам. Но в целях экономии средств, можно выбрать уже готовый проект, в большом количестве предлагаемые профильными строительными компаниями и адаптировать его к условиям местности, учитывая геологическую обстановку на участке.

Часто выбор застройщиков останавливается на готовых срубах, которые значительно легче собрать на уже подготовленном фундаменте. Но, интересуясь, сколько стоит сруб дома 6 на 6, следует учитывать, что цена квадратного метра одноэтажного строения будет выше, чем двухэтажного той же площади, так как сокращаются расходы за счет фундамента (который хоть и должен быть мощнее, но ненамного), а также кровли и инженерных систем.

Но независимо, какой проект здания будет выбран, на этом этапе следует:

  • рассчитать общий вес дома, в соответствии с которым выбрать способ возведения фундамента;
  • продумать детально планировку, впоследствии вносить изменения будет невозможно, так как перегородка в рубленном доме часто перевязывается с венцами наружных стен;
  • рассчитать места под оконные и дверные проемы, а также их количество;
  • выбрать тип кровли в соответствие с конструктивными особенностями здания;
  • разработать последовательность и этапность сборки сруба;
  • спроектировать все инженерные коммуникации.

Важным вопросом является и хранение материала на участке, которому необходимо обеспечить соответствующие условия. Как правило, для этого устраивают специальный навес, под которым укладываются бревна с обязательной перекладкой из тонких деревянных брусков, толщиной 4-6 см.

Устройство фундамента

Несмотря на то что вес рубленного бревна больше, чем, например, бруса, необходимости в мощном фундаменте нет

Но важно чтобы основание дома было надежным и стабильным для того, чтобы усадка сруба из бревна происходила равномерно

Конечно, на тип фундамента влияют и геологические условия участка, но все же – самыми популярными являются столбчатые, свайные основания, а также монолитна плита.

Но в том случае, если под домом планируется возведение подвала, то устраивается монолитный или сборный ленточный фундамент.

После того как фундамент под сруб будет готов, обязательно следует выполнить его гидроизоляцию, используя для этого рубероид, мастики и другие материалы.

Это необходимо для защиты от влаги первого венца, а как следствие – и всего дома от преждевременного разрушения.

Способы нанесения разметки

Немаловажную роль при строительстве сруба имеет правильная разметка. Специалисты для разметки пользуются инструментом под названием черта. Данный инструмент имеет ручку и две жёсткие пластины, концы которых заострены. Расстояние между пластинами меняется. С помощью черты можно провести две параллельные линии.

Для выполнения разметки два бревна укладывают на землю, соблюдая параллельность между ними. Необходимо, чтобы край третьего бревна, который укладывается поперёк параллельных брёвен, был расположен так, чтобы расстояние от края бревна до чаши было не меньше 25 см. Проверяют правильность размещения всех брёвен в венце. Для облегчения разметки все брёвна соединяют скобами между собой. В том случае, если чаша вырезается в верхнем бревне, черту раздвигают таким образом, чтобы расстояние между её пластинами было равно половине толщины нижнего бревна.

При работе над разметкой стараются, чтобы одна пластина черты находилась на верхнем бревне, а вторая – опиралась на нижнее бревно. Для того чтобы очертить контур чаши, одна ножка инструмента касается дуги бревна, расположенного снизу, в то время как другая ножка очертит на бревне, расположенном сверху, параллельную линию. Таким образом, получится контур будущей чаши. Размечают специальный полукруглый паз вдоль бревна, чтобы брёвна плотно соприкасались друг с другом.

В том случае если чаша вырезается в бревне, расположенном снизу, одна пластина черты очерчивает нижнюю часть бревна, расположенного сверху, а вторая пластина обрисовывает нижний элемент. Между пластинами инструмента выбирается расстояние, равное толщине бревна, расположенного сверху.

Процесс сборки сруба, используя метод в нижнюю чашу.

  • Для сборки конструкции в первую очередь необходимо подготовить фундамент. На верхнюю поверхность фундамента укладывается гидроизоляция.
  • На материал гидроизоляции производят укладку досок из лиственницы. Эти доски подвергают погружению в раствор антисептика. Затем контролируют горизонтальность уложенных досок при помощи уровня.
  • Производят установку брёвен на доски вдоль сторон строящегося дома. Следят за тем, чтобы расстояние между ними было одинаковым и равным длине поперечного бревна. Длину измеряют при помощи рулетки, а горизонтальность определяют с помощью уровня.
  • После проверки конструкции с помощью уровня на неё укладывают два поперечных бревна.

  • Производят разметку бревен при помощи плотницкой черты.

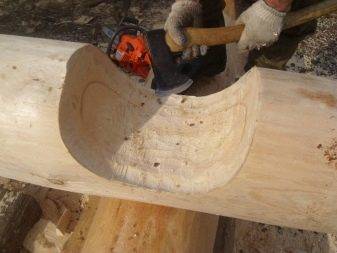

  • Приступают к вырубке чаши. Выпиливают выемку при помощи пилы и дорабатывают топором или стамеской. Обрабатывают дно выемки таким образом, чтобы оно было максимально гладким, чтобы, когда был уложен верхний элемент, зазоры были минимальны.
  • Проверяют степень сопряжения бревен, после чего верхнее бревно убирается. Затем в нижнем бревне вырубают полукруглый продольный паз небольшой глубины. Эта работа выполняется при помощи закруглённого топора.
  • После того как нижний венец проработан, приступают к работе над вторым венцом. Производят укладку брёвен комлями и выдерживают их горизонтальность.
  • Осуществляется работа над следующим венцом. Производят укладку утеплителя в продольный паз. В настоящее время в качестве утеплителя применяют джутовые или льняные ленты. В прошлом наши предки использовали мох для этих целей. Для более плотного прилегания верхнего бревна по нему постукивают деревянной чуркой. При укладке венцов тщательно следят за тем, чтобы соблюдалась их горизонтальность и вертикальность.
  • Используя специальные фиксаторы, в шахматном порядке осуществляют закрепление уложенных венцов. Фиксаторы вбиваются внутрь подготовленных отверстий при помощи кувалды. В качестве фиксаторов используются нагели или пружинные узлы «Сила».
  • После того как работа над сборкой окончена, производят конопатку всех швов, и удаляют излишки утеплителя. Примерно через полгода эту операцию повторяют.
  • Когда все работы завершены, подвергают антисептированию все деревянные элементы конструкции. Эту процедуру повторяют два раза.

Какую древесину лучше использовать для возведения сруба?

Для того чтобы удачно срубить сруб в чашу, мало хорошего инструмента и соответствующего навыка строителя-плотника. Необходимо определиться с наилучшим для этого материалом, который будет сопротивляться заражению грибком и атакам жуков-короедов

Типы врубок «в охлоп».

Практически идеальной породой дерева для этого плотники признают сосну. Ее ценят за ровный, почти лишенный сучков ствол, отличающийся высокой степенью твердости. Вместе с тем это обстоятельство совсем не мешает удобной обработке, которой отличается сосна. С другой стороны, как составной элемент стены здания она подкупает своей надежностью и долговечностью, хорошей сопротивляемостью гниению и отсутствию растрескивания в результате сушки.

Чтобы рубить сруб уверенно и достаточно быстро, рекомендуют подбирать бревна примерно одинаковых длины и диаметра. При этом наиболее практичным диаметром по опыту применения данной технологии считается 22-24 см.

Что касается времени заготовки бревен под будущий сруб, то специалисты советуют делать это в зимний период. Именно в это время в стволе дерева содержится меньше всего соков. Поэтому при последующей сушке зимней древесины ее будет минимально коробить, в стволе будут появляться разрушительные трещины.

Суть и разновидности

Что собой представляет пресловутая рубка? Это полукруглая выемка бревна на поверхности. При сопряжении венцы получают заклинивание, а после усадки крепость чаши необычайна.

Древесина размечается таким образом, чтобы конец ствола до чаши составлял 25-30 см, то есть углы не будут продуваться всеми ветрами, а, значит, меньше реагируют на перепады температур, что исключает появление конденсата.

Канадские и норвежские мастера, славящиеся своим искусством в сфере ручного строительства домов, когда-то просто переняли способ рубки у русских соседей, а спустя много веков и название технологии считается пришедшим из другой страны. Их, а, точнее наша разновидность, надёжнее обыкновенной чаши, потому что имеет курдючный шип, при усадке и заклинивании древесины он намертво фиксирует венцы, не давая им на движение ни единого шанса.

Для того чтобы точно рубить углы, необходим опыт, так как у несведущих доморощенных мастеров с первого раза вряд ли что-либо получится. Как рубить сруб в чашу – ниже описан процесс.

Рубка в чашу – самостоятельная работа

Правильная разметка – залог точного сопряжения. Маститые плотники имеют для этого специальное приспособление – черту. Это молоток с двумя острыми прутьями, позволяющими точно очертить контур будущей чаши.

Но для обывателя это сложный процесс, поэтому стоит воспользоваться обыкновенными приборами измерения и размечать каждое бревно в отдельности. Далее о процессе пошагово:

Самостоятельно срубить сруб в чашу своими руками можно. Но при отсутствии навыков эта работа затянется.

Предложения от профессионалов

Как уже было сказано, разновидностей такого сопряжения – масса. Рубка сруба в чашу может быть русской, канадской, сибирской. Необычайно красив норвежский лафет.

Он представляет собой рубленное со всех сторон бревно особой геометрической формы, что вкупе даёт картинку резьбы. Консультируясь со специалистами, можно выбрать для себя приемлемый вариант, так как сложность всё-таки влияет на стоимость работы.

Решить вопрос, как рубить сруб в чашку, сложно. Но маститые плотники, веками строившие такие дома, накопили массу полезных хитростей, приводящих усилия к крепкому результату всего строительства и ради помощи непрофессионалам. Итак:

  • Неопытным мастерам можно первое время работать ручной пилой для обозначения насечек. А лишнее выбирать стамеской.
  • Точность поможет соблюдать примерка очередного бревна. Если же это утомляет, то полезно сделать соответствующий диаметру шаблон. Его изготавливают из листа жести, дабы твёрдость присутствовала.
  • При примерке верхнего бревна сопряжение чернят углем. После поднятия становится видно, сколько ещё предстоит выбрать.
  • Каждый венец проверяется уровнем. При несовпадении и если вырублено достаточно много, вся надежда на уплотнитель.

Его нужно двумя-тремя слоями прожить на дно чаши и таким образом, высота будет соблюдена. Нужно использовать джут либо мох – они обладают хорошими гигроскопичными свойствами и не дадут добраться до древесины даже капле влаги.

  • Канадская рубка сруба в чашку может стать ещё прочней, если верхушку шипа слегка заострить. Паз же должен быть на пару миллиметров меньше. Таким образом, шип плотно войдёт в предназначенное отверстие, и при усадке его надёжно заклинит.
  • До окончательной сборки следует пропитать сёдла чаши особыми составами против биологической угрозы. Это сделает углы надёжными в плане проникновения порчи извне.

Поэтому имеет смысл заказать работу профессионалам либо приобрести готовый домокомплект, рубленный в чашу. Такие дома собирают, как конструктор в течение пары недель или месяца, в зависимости от сложности работы и объекта.

Стремление построить дом самостоятельно похвально. Ручная рубка – хороший способ тренировки в строительстве собственного деревянного дома. Рассмотрев все варианты и сделав выбор в пользу «чаши», можно ручаться, что объект будет долговечным, а главное, комфортным для проживания.

Требуется включить JavaScript или обновить плеер!

Как рубить?

Построить дом из бревен своими руками – не такая уж сложная задача. Главное – правильно подготовить материалы, следовать определенным правилам, соблюдать все тонкости этого процесса, и тогда рубка сама по себе становится довольно легко выполнимой задачей.

Не менее важное значение имеет и отделка углов. Здесь может быть применена любая технология, главное – уберечь дом от ветра и холода, который может проникать сквозь неплотно пригнанные элементы или трещины в рассохшихся угловых соединениях

Снаружи углы можно закрыть сайдингом, искусственным камнем, натуральной или псевдо-кирпичной кладкой. Изнутри места соединения можно зашить той же вагонкой. Другое дело, что дом из бревен сам по себе эстетичен, это настоящая классика в своем роде, и закрывать его вагонкой или, того хуже, сайдингом – значит, разрушать сам образ бревенчатого дома.

Для этой цели лучше воспользоваться древесиной хвойных пород. Важными показателями являются естественная влажность, время, когда дерево было срублено (лучше зимой), место произрастания (оптимально – северные районы). Хорошо подходит для строительства сосна (ее стоимость ниже), также часто используют лиственницу или кедр (эти породы дороже, но у них выше прочность и дольше срок службы).

Сама сборка включает в себя несколько основных этапов.

  1. Подготовка болванок. Верх и низ у них обтесывают на глубину, равную ширине заготовок. Внешний вид заготовок должен иметь форму параллелограмма, повернутого к мастеру той стороной, которая имеет квадратное сечение.
  2. Параллелограмм с торца делят на восемь горизонтальных составляющих.
  3. Далее нужно расставить необходимые точки по плоскости. Расположение точек зависит от выбранного вида лапы.
  4. Обозначают будущие затесы. От них проводят линии под углом, который зависит от расположения присеков.
  5. Лишний материал срезают, вытесывают элементы соединения.
  6. На фанере или плотном картоне выполняют шаблон по первому стыку, который будет служить образцом.

На подготовленные болванки рекомендуется нанести специальный защитный состав, который снизит риск появления гнили, защитит от паразитов, повысит пожароустойчивость всей постройки. Помимо защиты, необходимо обеспечить дополнительное утепление сруба.

Чтобы избежать «разъезжания» лап в процессе эксплуатации, места соединения бревен с внутренней стороны снабжают специальным шипом, который надежно скрепляет верхнее и нижнее бревна.

Прежде чем приступать непосредственно к сборке, заливают фундамент. Бревенчатый сруб не отличается очень большой массой, поэтому вполне допустимо использовать столбчатую или малозаглубленную ленту фундамента.

На нижний венец идут более толстые бревна. Они укладываются непосредственно на ленту фундамента, проложенную рубероидом или разгрузочной доской, толщина которой пятьдесят пять миллиметров.

Прежде чем приступать к укладке следующего венца, на бревнах нужно выполнить специальный паз полукруглой формы во всю длину бревна. Для этого одно бревно укладывается на другое, и, используя плотницкую черту, на вышележащем бревне проводят линию, параллельную нижележащему.

Далее верхнее бревно снимается, переворачивается, и в нем выбирается паз. Как только выборка закончена, бревно заново укладывается сверху и простукивается вдоль всей длины. Цель этой операции – определить, насколько качественно выполнена выборка и как плотно бревна соединяются между собой. Если все в порядке, паз сделан качественно, соединение прокладывается утеплителем (пакля, джут, мох), и бревно с пазом окончательно устанавливается на месте. И так – с каждым бревном верхнего яруса.
