Как построить коптильню своими руками? Устройства для горячего и холодного копчения

Что можно использовать в качестве камеры для копчения?

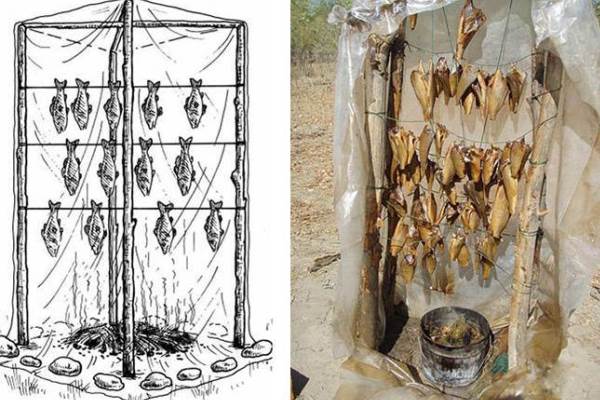

Конструкция для осуществления копчение холодным дымом должна содержать вместительную камеру. В ней будут развешивать продукты на металлических крючках. Для этого можно использовать деревянную бочку или старый холодильник.

Бочка для коптильни предварительно очищается моющими составами. Объём такой емкости должен быть не менее 50 л. Чаще всего для создания камеры используют изделия, объем которых превышает 200 л.

Расположить бочку можно в вертикальном или горизонтальном положении. В каждом случае необходимо соорудить опорную конструкцию. Она позволит удерживать коптильню в неподвижном состоянии.

Старый холодильник можно трансформировать в коптильную камеру. В отличие от бочки подобная ёмкость обладает герметичностью. Внутри конструкции можно зафиксировать металлические пруты для дальнейшего крепление пищевой продукции.

Где лучше расположить коптильню?

Процесс копчения проходит с выделением большого количества дыма, поэтому место расположения коптильни имеет большое значение. Этот момент особенно важен, если коптильная камера строится стационарно

Главные моменты, на которые следует обратить внимание при выборе места для строительства, следующие:

1. Участок должен быть удален от жилых помещений (как своих, так и соседских), т. к. в процессе копчения вырабатывается большое количество дыма.
2. Т. к. дым оказывает негативное влияние не только на людей, но на растения и животных, лучше, если вблизи не будет зеленых насаждений, клеток и загонов для домашних животных.
3. Обеспечить естественный отток дыма поможет учет розы ветров.
4. Если установка предполагает копчение холодным способом, то ее лучше устанавливать на пригорке: это обеспечит естественную тягу от печи к камере.

https://youtube.com/watch?v=il2zaFlkJlU

Процесс копчения

Один из древнейших видов термической обработки пищи — копчение. От других способов приготовления продуктов его отличает наличие дыма, в котором обрабатывается продукт

Для процесса важно соблюдать необходимые условия: температуру, интенсивность поступления дыма и равномерную обработку.

Копченые продукты имеют массу достоинств по нескольким причинам:

• дым убивает вредные микроорганизмы, находящиеся в продуктах;
• копчености содержат в своем составе массу полезных веществ при условии отсутствия горячей обработки продукта;
• дым служит хорошим консервантом и позволяет пище долго храниться.

На вкусовые ощущения копченых продуктов влияют правильно подобранные дрова. У каждого вида древесины при горении выделяется свой определенный запах, который и придает каждому блюду неповторимый вкус. Заготовить опилки можно самому, а можно приобрести и готовые.

Главное — выбирать именно те, которые подходят к определенному продукту:

• Ольха. Подходит для всех видов продуктов животного и растительного происхождения.
• Дуб. Идеален для приготовления красного мяса.
• Яблоня. Применяют для приготовления рыбы и птицы.
• Ива. Хороша для редкой дичи и пресноводной рыбы.
• Вишня. Подходит для придания копченого вкуса продуктам растительного происхождения.

Процессу обработки дымом можно подвергнуть любой продукт. Это, во-первых, не испортит его, а во-вторых, добавит неповторимых вкусовых ощущений.

Коптильня горячего вида обработки

Один из распространенных вариантов — изделие из металлических деталей. Чертежи коптилки горячего копчения своими руками помогут собрать аккуратное и удобное устройство. Для успешной работы подойдет металл 2 мм толщиной, болгарка, аппарат для сварки, металлические прутки в качестве арматуры и измерительные инструменты. Далее нужно следовать инструкции:

• Из четырех металлических частей нужного размера сварить короб.
• Тщательно проварить швы изнутри, затем присоединить дно.
• Для изготовления крышки потребуются четыре полосы металла чуть превышающие размер короба. Они привариваются по периметру к листу для крышки, чтобы эта часть конструкции плотно надевалась.
• На последнем этапе нужно вставить внутри стержни для емкости сбора жира и решетчатые полочки для мясных кусков.

Чертежи помогут выбрать удобные размеры, а более точные ответы на вопрос, как сварить коптильню горячего копчения своими руками, помогут видео- и фотопримеры.

Как построить коптильню

Для того, чтобы соорудить коптильню своими руками, не нужны никакие специальные знания.

Достаточно следовать простой инструкции, в которой четко описывается каждый этап работы.

Дополнительно можно воспользоваться специальными чертежами и схемами, которые без проблем можно отыскать в Интернете.

Подбираем подходящее место для коптильни

Очень важно правильно подобрать место, где будет размещаться стационарная коптильня. Причиной этому есть то, что процесс копчения будет связан с дымом, копотью и огнем

Очень важно, чтобы коптильня располагалась вдали от хозяйственных и жилых построек, которые могут располагаться на участке. Это же относится и к зеленым насаждениям. Кроме того, нужно учесть и тот факт, что дополнительно потребуется место, для того, чтобы можно было проложить дымоход.

Схемы, чертежи и размеры

В Интернете можно  найти огромное количество схем и чертежей, с помощью которых возводить коптильню из кирпича будет намного проще.

Если говорить о размерах конструкции, то стоит ориентироваться на собственные предпочтения.

На размер будет влиять то, какое количество продуктов будет коптиться за один раз, какое место можно отвести под постройку и прочее.

Как правильно соорудить фундамент

Для заливки фундамента, как правило, используется цементно-песочная смесь, в которую нужно будет добавить гравий или щебень. Иногда траншея для фундамента засыпается строительным мусором и сверху заливается бетоном. Из-за того, что на коптильню из кирпича будет приходиться небольшая нагрузка, то такого фундамента будет вполне достаточно.

Для этого он накрывается слоем качественного рубероида. Идеальным вариантом будет дополнительное обустройство цоколя. Для этого делается опалубка из дерева, ширина которой будет несколько больше, чем у заложенного фундамента.

Какой использовать кирпич и как его укладывать

Для возведения коптильни можно использовать исключительно огнеупорный кирпич. Выкладывается он точно так, как и в любом другом случае возведения постройки. Для того, чтобы материал прочно держался, используется смесь из цемента и кирпича.

Как правильно возвести топку

С внешней стороны конструкция обкладывается кирпичом. За счет этого ее можно будет защитить от неблагоприятных погодных условий и сделать коптильню внешне привлекательной.

Монтируем подвод для дыма

После того, как стены будут готовы, нужно сделать перекрытие верха коптильни. Для этой цели подойдет самый обычный красный кирпич. Камера для копчения должна устанавливаться очень аккуратно. Ее глубина не должна быть больше 30 сантиметров, чтобы конструкция была более удобной в использовании.

Правильное изготовление дымохода

Все коптильни имеют примерно одинаковый принцип возведения

При чем неважно, какие именно размеры будет иметь само устройство или его внутренние элементы

Важно уделить особое внимание изготовлению дымохода, ведь данный элемент считается одним из самых важных в коптильне из кирпича

После того, как дымоход будет полностью выложен кирпичом, необходимо подождать некоторое время, чтобы раствор полностью высох. После этого дымоход тщательно засыпается небольшим слоем земли, который будет ограничиваться коптильной камерой.

Стоит отметить, что дымоход может входить в камеру для копчения максимум на 30 сантиметров. При этом слой земли, который насыпается на готовый дымоход, не должен превышать 15 сантиметров.

Какие размеры коптильной камеры лучше выбрать

В верхнюю часть камеры необходимо забурить штыри из прочного металла. На них потом будет монтировать решетка или прутья со специальными крючками для копчения продуктов. В нижней части камеры нужно сделать крепления для мешковины. Она будет выступать в качестве натурального фильтра для выделяемого топливом дыма. Посередине делается крепление, на которое устанавливается съемный поддон для сбора жира.

Верхняя часть камеры должна закрываться специальной крышкой, с помощью которой можно будет регулировать плотность дыма. В том случае, если планируется провести дополнительный монтаж крыши устройства, то стоит сделать несколько отверстий, которые будут служить вентиляцией и при необходимости, которые можно будет открыть.

После того, как каркас коптильни из кирпича будет полностью готов, можно приступать к установке дверей и монтировать приспособления, на которые будут раскладываться продукты для копчения.

Дополнительные элементы для коптильни

Это позволит сделать процесс копчения самых разных продуктов более простым и быстрым. Копчености за счет этого будут получаться более вкусными и ароматными, а на их приготовление не нужно будет тратить много времени.

Преимущества домашней коптилки

Сейчас речь не о гастрономических вкусовых качествах приготовляемых блюд. Готовить можно рыбу, дичь, птицу, мясо, овощи, ягоды. Универсальность – не единственное достоинство домашнего коптильного короба или стационарной установки.

Перечень преимуществ включает:

1. Себестоимость. Цена разнится в соответствии с потребностями кулинара. Если нет необходимости готовить на большую семью или компанию, подойдет портативная модель. Ее стоимость минимальна. В любом случае покупать обойдется дороже.
2. Быстрота приготовления. Здесь все определяет выбор продуктов. Естественно, если взять тушу поросенка или теленка, то коптиться она будет целый день. Но небольшая рыбка, кусочки сала, окорочка, циплята готовятся максимум за полчаса с учетом розжига.
3. Удобство. Немного «набив руку», вы сможете отвлечься от готовки, и уделять время друзьям, собравшимся за столом. Процесс готовки пройдет без личного участия, и качество продуктов от этого не пострадает. Мыть коптилку также несложно.
4. Быстрота монтажа. Большинство из перечисленных выше модификаций изготавливаются за пару часов. Поэтому, если пикник назначен назавтра, сегодня еще не поздно взяться за инструмент и сделать коптильню своими руками вместе с решетками.

Кстати, копчение – отличный способ заготовить продукты. Консервировать не придется, тем более, не нужно использовать консерванты. Окуривание убивает микробы и бактерии, а результат – еда, которая не портится долгое время. Причем помимо перечисленных продуктов можно готовить колбасу. Приготовьте фарш, начините, закоптите. Теперь она будет лежать в холодильнике сколько угодно. Но с учетом аппетитного запаха и отличного вкуса, долго все таки она храниться не будет.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

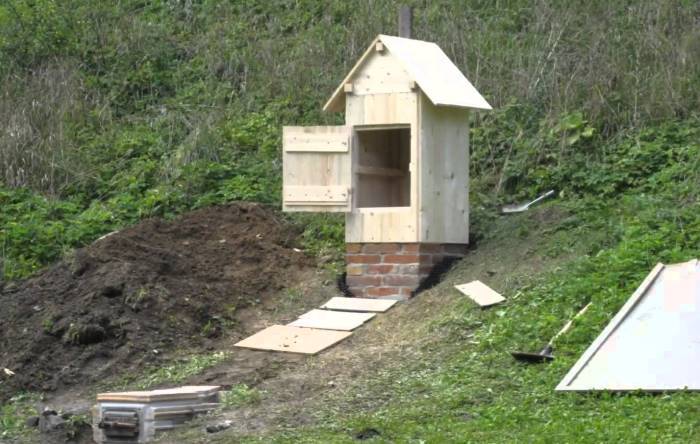

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

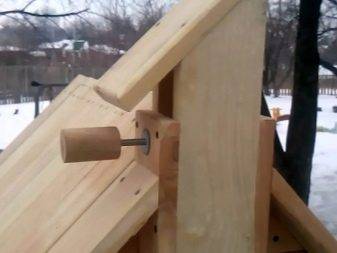

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

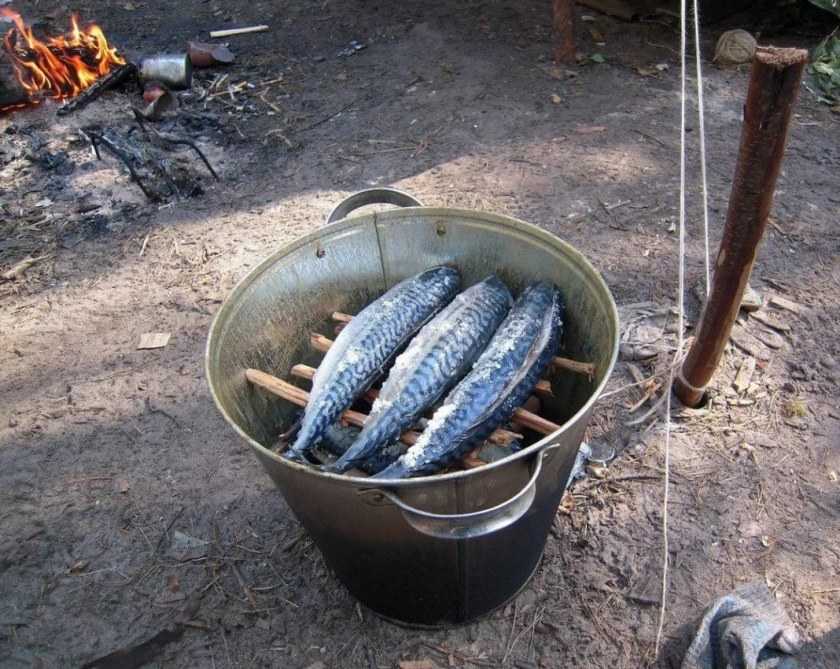

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Коптилка горячего копчения своими руками

Для того чтобы сделать самодельную коптильню своими руками необходимо иметь в наличии:

• металлическую бочку ёмкостью не более 200 литров;
• арматуру диаметром 6 мм;
• проволока из стали для сетки;
• металлические уголки;
• труба для вывода дыма: длиною около 1 метра, диаметром не менее 10 см;
• муфта.

Кроме этого, вам понадобятся: болгарка, электросварка, рулетка.

Установите бочку вертикально. В нижней части нужно вырезать прямоугольное отверстие, которое будет служить топкой. Сюда будет закладываться топливо. Дверка делается из отрезанного куска железа: привариваются петли, устанавливается ручка и задвижка для фиксации дверцы.

Напротив дверцы делается ещё одно круглое отверстие для вывода дымохода. В него устанавливается муфта с внутренней резьбой. На трубе нарезается внешняя резьбы и вкручивается в муфту. В дне бочки необходимо проделать небольшие отверстия, которые будут служить в качестве поддувала.

Для изготовления непосредственно резервуара для копчения нужно сделать следующее:

• Из листа металла толщиной 4–5 мм вырезать круг диаметром равному внутреннему диаметру бочки.
• Установить получившийся круг внутрь бочки на высоте 1/3 от её дна — это дно коптильного резервуара.
• Снизу к отверстию приваривается труба вывода дыма.

Теперь всю конструкцию необходимо установить на металлические ножки высотой около 30 см. Поддон для сбора жира, стекающего с коптящихся продуктов, делают из крышки бочки. Если она отсутствует, то подойдёт любой металлический лист соответствующего диаметра. Чтобы поддон легко устанавливался внутрь резервуара, нужно приварить железные распорки. Сам лист должен легко выниматься из коптильни.

Устанавливаем решётки или развешиваем крюки для продуктов. Количество решёток будет зависеть от высоты бочки. Старайтесь делать промежуток между уровнями не менее 15 см. Устанавливая опоры для решёток, нужно учитывать, что поддон для сбора жира должен свободно выходить из резервуара.

Из лиственницы изготавливаем крышку соответствующего диаметра. Сверлим в ней несколько отверстий. Они нужны для того, чтобы из резервуара для копчения выходила лишняя влага.

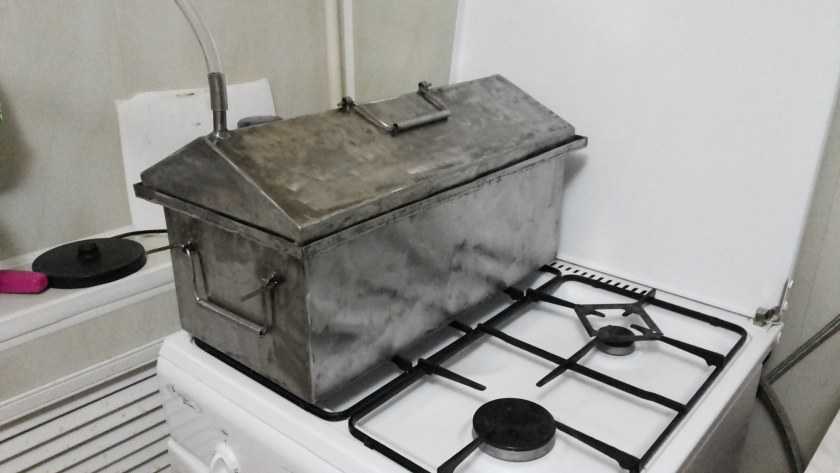

Как сделать коптилку горячего копчения с гидрозатвором?

Такая коптильня изготавливается с нуля, поэтому ее размер может быть любым, но наиболее часто такие модели компактны, что позволяет их использовать даже в городской квартире

Для нее потребуется листовая сталь любого вида, но лучше всего получается коптильня из нержавейки с гидрозатвором, при этом важно правильно выбрать толщину материала

Слишком тонкие листы существенно сократят срок эксплуатации, а слишком толстые не обеспечат нужных условий для копчения продуктов. Кроме сварки самого корпуса внутри емкости должны устанавливаться крепления для решеток, которые должны располагаться так, чтобы между уложенными на них продуктами и крышкой оставалось небольшое расстояние.

Далее изготавливается гидрозатвор, представляющий собой специальную выемку в виде канавки, расположенной в верхней части и проходящей по всему ее периметру. Крышка отличается особыми конструктивными элементами в виде приваренных бортиков, направленных вниз таким образом, чтобы при установке они входили в гидрозатвор. Дополнительно крышка снабжается небольшим дымоходом, изготовить который можно из куска металлической трубки.

В такой конструкции особенностями обладает и днище – оно съемное и, также как и крышка, снабжено приваренными бортиками, но направленными вверх обязательно с приваренными ножками.

Такая коптильня для квартиры может оказаться лучшим выбором, так как процесс копчения происходит без образования большого количества дыма, который к тому же удаляется практически очищенным.

Нередко к боковым частям привариваются ручки, что значительно расширяет географию ее применения: кроме квартиры, ее можно легко перевезти летом на дачу или взять с собой на рыбалку. Источником тепла для разогрева щепы может быть как газовая или электроплита, так и разожженный на природе небольшой костер.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

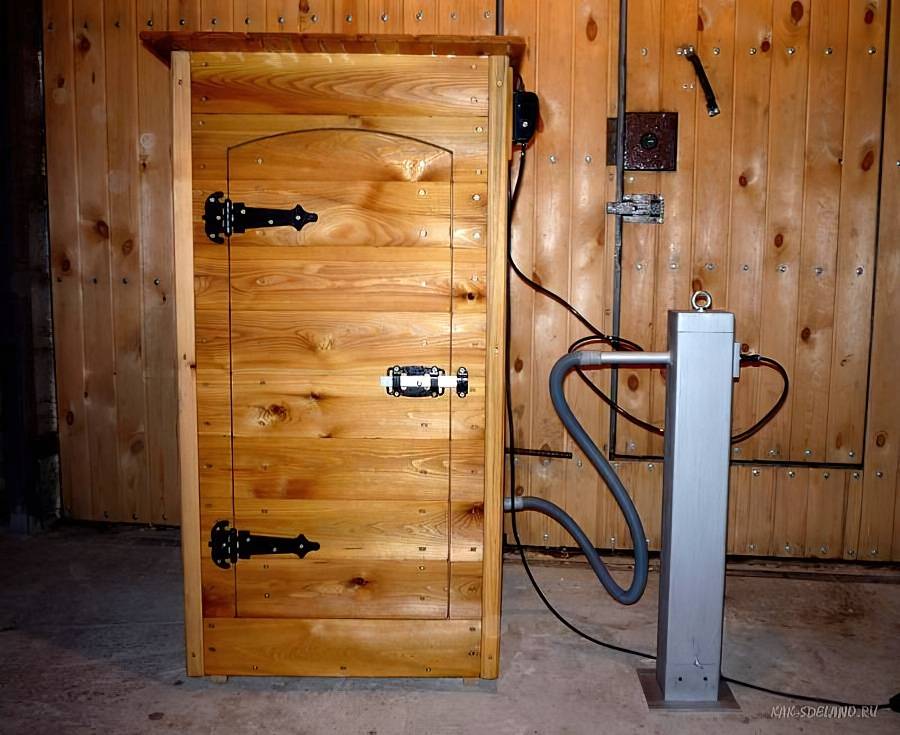

Самодельный дымогенератор для коптильни

Если на участке нет возможности разместить полноценную топку и длинный дымовой канал, для получения дыма пригодится дымогенератор. Это компактное устройство не требует много места, а изготовить конструкцию можно из подручных средств — старого огнетушителя, консервной банки, отрезка трубы большого диаметра. Еще понадобятся более тонкие трубки для дымохода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.

Простейший дымогенератор состоит из элементов:

• корпус, где происходит тление щепы без доступа воздуха;
• дымовая труба;
• система охлаждения.

В нижней части емкости размещается колосник для щепы, пространство под ним используется для накопления золы. Доступ нужного для горения воздуха осуществляется через нижнее отверстие с заслонкой.

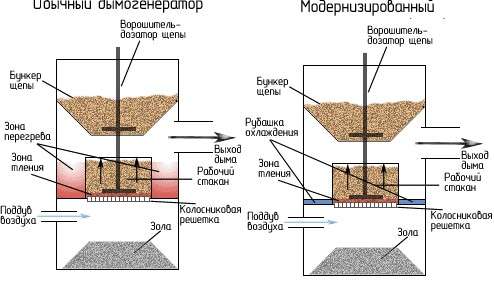

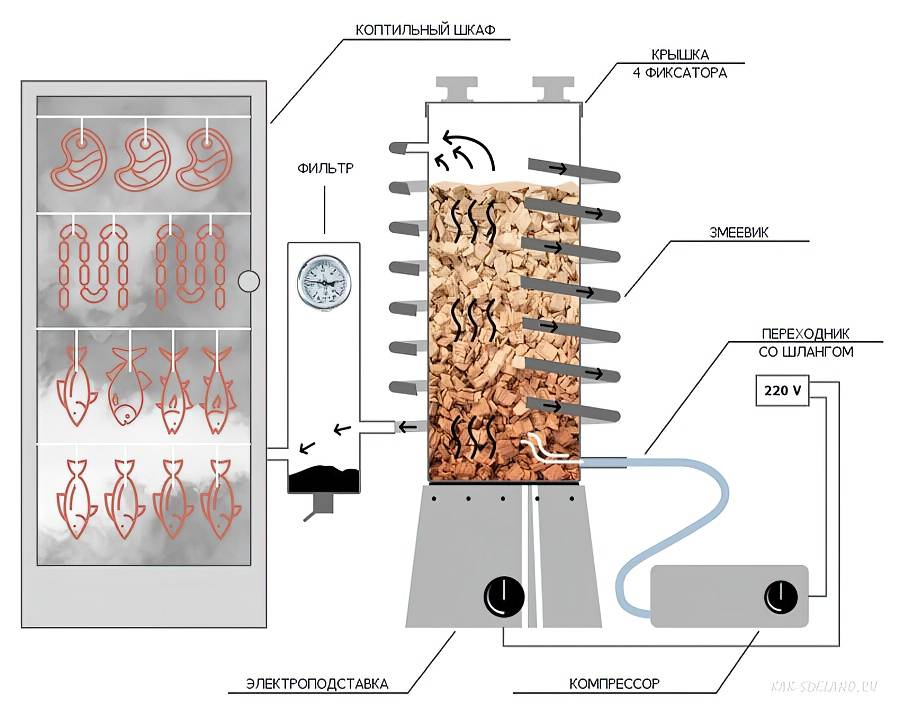

Устройство дымогенератора

Посредством патрубка устройство присоединяется к дымопроводу. Для регулирования подачи дыма предусматривается эжектор в виде подвижной трубки, вставленной в патрубок.

Опилки укладывают в емкость и разжигают через нижний клапан. Дым, проходя по трубке, частично очищается и подается в коптильную камеру. Движение газов активизируется с помощью компрессора.

Самодельный дымогенератор для коптильни

Если на участке нет возможности разместить полноценную топку и длинный дымовой канал, для получения дыма пригодится дымогенератор. Это компактное устройство не требует много места, а изготовить конструкцию можно из подручных средств — старого огнетушителя, консервной банки, отрезка трубы большого диаметра. Еще понадобятся более тонкие трубки для дымохода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.

Простейший дымогенератор состоит из элементов:

• корпус, где происходит тление щепы без доступа воздуха;
• дымовая труба;
• система охлаждения.

Супер аппарат

В нижней части емкости размещается колосник для щепы, пространство под ним используется для накопления золы. Доступ нужного для горения воздуха осуществляется через нижнее отверстие с заслонкой.

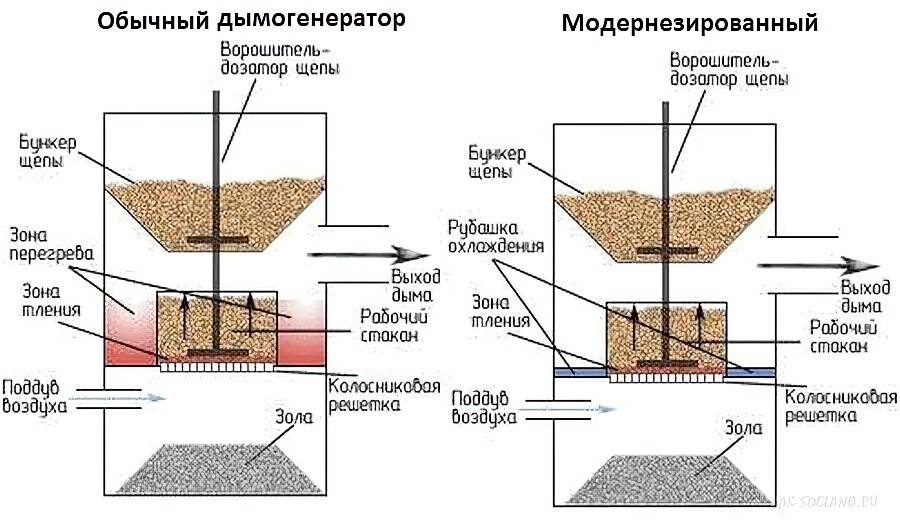

Устройство дымогенератора

Посредством патрубка устройство присоединяется к дымопроводу. Для регулирования подачи дыма предусматривается эжектор в виде подвижной трубки, вставленной в патрубок.

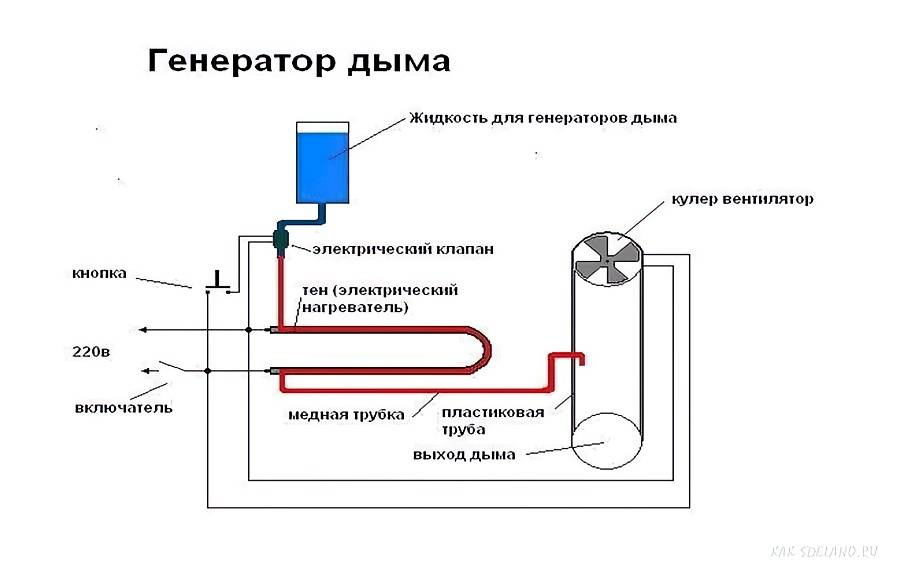

Виды дымогенератора

Опилки укладывают в емкость и разжигают через нижний клапан. Дым, проходя по трубке, частично очищается и подается в коптильную камеру. Движение газов активизируется с помощью компрессора.

Весь процесс

Особенности конструкции

Устройство для копчения из кирпича может быть любой модели и функциональности, но все они состоят из одинаковых элементов:

• топка, в которой происходит процесс горения;
• колосник, на который кладутся дрова;
• коптильная камера;
• решётки или крюки для продуктов;
• дымоход, отводящий дым из топки и обеспечивающий в ней тягу.

В зависимости от конструкции к этим узлам добавляются подставки для шампуров, решётка барбекю, подставка для котла и другие элементы.

Если есть желание построить коптильню из кирпича своими руками, то необходимо учесть следующие факторы:

• Производительность. Зависит от числа членов семьи. Самые простые модели имеют коптильную камеру 1х1х1,5м.
• Место установки. Такая постройка должна располагаться на расстоянии от других зданий и деревьев.
• Необходимая функциональность холодное или горячее копчение, гриль, духовка или сушильная камера. При подготовке продуктов рядом с коптилкой необходимо предусмотреть подвод воды и место для разделочного стола.

Конструкция коптильни

Полезные советы

• для готовки продуктов лучше использовать щепу лиственных деревьев и кустарников: ольха, вишня, дуб, можжевельник, груша, яблоня;
• размер древесины не должен быть крупнее 5-10 см; крупные фракции труднее прогреть до температуры возгонки (обугливания);
• оптимальная температура внутри составляет 60-90°C; проверка: вода, попавшая на крышку не должна вскипать.

Вариантов конструкций существует множество. Коптилка, собственноручно сконструированная, может готовить не только рыбу и мясо. Настоящий деликатес — копченые овощи или фрукты (рис.18). Например, картофель, баклажаны, благородные грибы, яблоки, сливы, абрикосы.

Рис.18

Надеемся, что приведенные примеры и советы помогут ответить на вопрос: как сделать коптильню горячего копчения. Редакция сайта и наши читатели будут признательны мастерам, поделившимся своим опытом о конструкциях горячего копчения, выполненных собственными руками. Свое мнение вы можете оставить в блоке «».

Коптильни холодного копчения

Холодное копчение понимает под собой обработку продуктов дымом при температуре от 20°C до 30°C градусов на протяжении от нескольких часов до нескольких дней. Плюс холодного копчения заключается в том, что полезных веществ в продукте остается больше и хранится такая еда дольше, но и изготавливать коптильни для холодного копчения сложнее.

Конструкция

Если Вы планируете подойти к процессу создания коптильни основательно, начните с создания фундамента, выкопав яму размерами 50х50х50 см. Яма может быть и больше, но глубина топки тогда тоже делается соответственная.

Дно топки сделайте кирпичным, взяв для этой цели огнеупорный кирпич. Выкладывайте кирпичи, просто притрамбовывая друг к другу. Скрепите их раствором из глины и уложите сверху жестяной лист.

Приступайте к построению дымохода – выкопайте его от топки до места, где будет стоять коптильная камера. В диаметре дымоход достигает 25 см. Выкапываем под дымоход траншею и укладываем листовой материал (шифер, железо).

Противоположный край дымохода заканчивается коптильной камерой. На месте стыка трубы и камеры установите фильтр, основой для которого послужит металлическая сетка с небольшими ячейками. Поверх фильтра уложите также плотный сетчатый материал для предотвращения попадания сажи на еду. Сверху установите прутья из нержавеющей стали для развешивания продуктов.

Вариант из бочки

Чтобы изготовить коптильню из бочки самостоятельно, нужно взять такие материалы:

• металлические бочку и сетку;
• жестяной лист;
• решетку;
• мешковину;
• лопату и прочие инструменты;
• болты.

Схема построения конструкции состоит из следующих действий:

1. Выкопайте яму для топки.
2. Застелите дно ямы жестяным листом, который нужен для равномерного сжигания опилок и щепы.
3. Займитесь обустройством дымохода – подготовьте траншею шириной 25 см и длиной от 2 до 7 метров. Чтобы она была герметичной, ее можно накрыть негорючим материалом и присыпать грунтом.
4. Следующий шаг – коптильная камера. От металлической бочки отделите дно и закрепите на этом месте сетку.
5. Для фильтрации сажи постелите на бочку мешковину.
6. В нижней части бочки прикрепите решетку, на которой позже можно будет разместить фильтр.
7. Отступив от края бочки на 20 см прикрепите еще одну решетку, на которую будете выкладывать продукты.

Из полиэтиленовой пленки

Возможно, вы хотите брать с собой коптильню для холодного копчения в походы, и это вполне реально, так как такое походное приспособление можно изготовить из обычной полиэтиленовой пленки. Для этого вам понадобится:

• полиэтилен;
• брусья для каркаса;
• прутья с крюками, чтобы размещать продукты.

Как применять такую коптильню:

1. Найдите местность с уклоном в 60° градусов, укройте ее ветками, брезентом и засыпьте дерном, это послужит вам импровизированной трубой.
2. После этого поставьте каркас из брусьев и обмотайте его полиэтиленом.
3. Установите внутри стойку с крючками, развесьте на них продукты.
4. Разведите под коптильней огонь, чтобы начал идти дым, и процесс копчения начнется.

Способы копчения

Коптить продукты можно двумя методами:

• холодным – обрабатываются охлажденным дымом (около 25 градусов) в течение нескольких дней;
• горячим – копчение производится дымом 45-120 градусов и занимает несколько часов.

Первый способ позволяет получить продукцию, которая может храниться довольно долго. Однако длительность самого технологического процесса делает его менее востребованным, чем второй.

По технологии горячее копчение аналогично запеканию и жарке мяса или рыбы. Его вполне можно осуществить в домашних условиях. Далее мы рассмотрим варианты, доступные каждому потребителю.
