Строим гараж из металла
Этот тип каркаса для гаража строится из профильной трубы, размерами 40х40 и 40х20. Первый профиль укладывается на основание, крепление происходит с использованием анкерных болтов. Между собой трубы свариваются. После чего происходит монтаж всей конструкции. На элементы скелета «крепим» обшивку. В нашем случае ею служат металлические листы. При желании – профилированные. Наиболее удобными для обшивки стен считают листы из металлопрофиля марки С10, размерами 2000 х 5 мм. Листы накладываются внахлест и крепятся сварочным аппаратом. Сначала точечно, а после окончания обшивки – полностью. Альтернативным вариантом могут выступать саморезы. Выбирайте сами.
Металлический каркас
К положительным свойствам металлического профиля можно отнести его негорючесть, прочность, быстроту монтажа. К «минусам» — необходимость использования сварки.
Преимущества каркасных гаражей
В наши времена многие сооружают не только каркасные дома, но также по этой технологии строят гаражи. Практичность и экономичность этой технологии подтверждена большим количеством строений, которые возводятся по ней по всему миру. Конструкция изготавливается чаще всего из дерева, поэтому такое строение имеет маленький вес и установка фундамента не требует больших затрат.
У каркасного гаража много преимуществ. Фактически всякий владелец автомобиля имеет возможность осуществить стройку автогаража собственными ручками. Среди плюсов можно выделить быстроту и простоту выполнения строительного процесса. Различные элементы конструкции крепят при помощи саморезов и болтов, поэтому делать такую работу можно в любое время года.
Чтобы осуществить стройку каркасного гаража за несколько недель, достаточно только двух монтажников. Строительная техника не потребуется. На стройплощадке не будет и строительного мусора, отчего можно не беспокоится об его уборке.
К положительным качествам каркасного гаража можно отнести низкую теплопроводность. Благодаря этому прогрев в зимнее время автогаража осуществляется достаточно быстро. Также подобное сооружение имеет высокую прочность. Поэтому не стоит волноваться о разрушении конструкции от воздействий природных факторов.
Строительство каркасного гаража из дерева своими руками
При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.
Первым этапом работ станет разметка участка и монтаж винтовых свай.
Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса
Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м
На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.
Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.
Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.
Аналогично собираются и ставятся на место остальные стенки.
Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.
Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.
Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

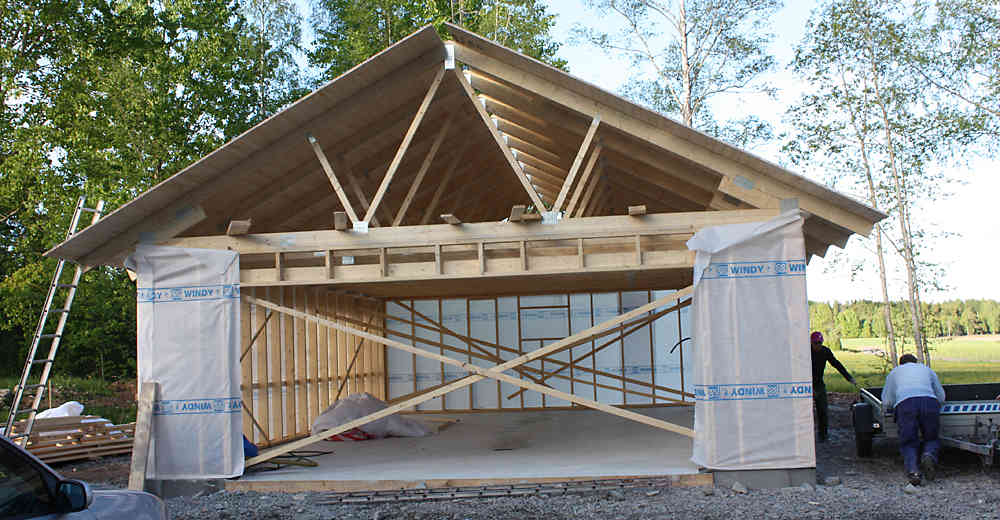

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.
Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.
Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.
Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.
– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.
На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.
После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.
Желательно усилить стропильную систему дополнительными горизонтальными балками.
Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.
По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.
Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.
После завершения кровельных работ монтируют ворота и калитку.
Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.
Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.
Глубина и тип фундамента
При его выборе обязательно учитывается вес конструкции и вид грунта. При возведении стен из шлакоблоков достаточно обустройства мелкозаглубленного ленточного или столбчатого основания. Его можно залить из бетона или соорудить из тех же блоков.
Но, если для возведения стен используются пустотелые конструкции, то для обустройства фундамента понадобятся полнотелые шлакоблоки. Фундамент из них способен выдержать конструкцию весом до 100 т.
Подготовка траншеи
Разметка фундамент для гаража
Перед началом работ необходимо определиться с шириной и длиной строения. Чертежей и фото гаража, возведенного своими руками, в сети немало. Для легкового авто стандартных размеров достаточно будет возведения здания размером 3х6 м. По ширине необходимо оставить запас в 70 см для удобства прохода и обустройства стеллажей. Если к гаражу планируется пристроить мастерскую, то длина или ширина соответственно увеличиваются. Приемлемая высота такого строения составляет 2,3 м.
При выборе места для гаража обязательно проверьте план коммуникаций, чтобы не повредить водопроводные и газовые трубы. Для разметки будущей траншеи используют металлические прутки или прочные деревянные кольями с заостренными концами. Их расставляют по углам и сторонам будущего фундамента через каждые 1,5-2 м. Между ними туго натягивают прочный шнур. Для получения идеального прямоугольника его следует протянуть и от углов – диагонали должны получиться равными по размеру и иметь одинаковые углы пересечения.
Траншею роют вручную – при использовании техники грунт будет осыпаться. После его выемки на глубину 70-80 см (на глинистых грунтах на 150 см) землю следует тщательно уплотнить. Для беспроблемных почв большой необходимости в этом нет. На слабых же грунтах эта процедура является обязательной. При хорошем уплотнении песчаной почвы, супеси или суглинка просадка может составлять до 0,5 м.
Если в гараже предусматривается смотровая яма, вначале готовится котлован для нее. Такую яму укрепляют временной опалубкой, а лишь затем приступают к подготовке траншеи для фундамента.
Отделка
Гараж может быть и крепок, и хорошо утеплен, но все же этого недостаточно для того, чтобы считать работу оконченной – как минимум предстоит еще отделка постройки снаружи и внутри. Далеко не все люди ограничиваются банальным корпусом из дерева или металла. И даже если для личных целей особой разницы нет, почти всех интересует восприятие сооружения другими людьми. Главное заключается в том, что все основные работы могут быть выполнены своими руками независимо от ключевого конструкционного материала.
Пошаговая инструкция говорит о том, как нужно действовать в таком случае:
- обработка стен;
- отделка ворот;
- создание погреба и смотровой ямы.
Последнюю работу можно и не делать, как и в случае с отделкой потолка, но лучше облагородить пространство как следует. Гаражи, выполненные из металлического профиля, по большей части просто окрашиваются подходящей краской – водостойкой и устойчивой к перепадам температур, затем кладется слой утеплителя изнутри.
Каркас и утепляющий материал обшиваются листовым железом на болты, а затем уже размещается облицовка. Ее разнообразие относительно невелико, и чаще всего встречается гараж из металлопрофиля, обшитого досками вагонки, которая бывает как деревянной, так и пластмассовой.
Кроме того, водостойкие типы ГКЛ стоят дорого, что обнуляет главное преимущество этого материала. Железные гаражи также могут быть покрыты внутри толстой фанерой или ориентированной плитой. Если изначальный вид таких блоков не устраивает, то можно нанести грунтовку, серпянку и покрыть облицовку влагостойкой штукатуркой. Категорически недопустимо использование ДСП.
Потолки отделывают точно такими же материалами, как и стены, в крайнем случае допустимо что-то близкое. Если поверхность очень ровная и гладкая, можно попробовать панели из пенопласта, которые позволяют экономить деньги и сократить время монтажа. При засорении такого материала его не отмывают, а перекрашивают в другую тональность водоэмульсионными составами.
Что касается пола, приемлем только настил из железобетона различных видов; встречающиеся иногда рекомендации по обустройству деревянного пола – их можно смело отвергнуть. Нельзя забывать, что железобетонные конструкции монтировать физически тяжело, и если это слишком трудная задача, лучше обратиться к профессионалам.
Минимальная глубина выемки грунта – 0,25 м. Теоретически можно уменьшить ее, но тогда риск получить лопнувшую плиту будет на совести строителей. Основание разравнивают и трамбуют, но не до идеального состояния, а чтобы неровности не бросались в глаза. На почву кладут геотекстиль, технический полиэтилен либо рубероид, размещая их с накладкой на края полости. Благодаря этому влага не будет поступать снизу, и даже самые активные сорняки не смогут прорасти сквозь такую защиту.
Затем засыпают и утрамбовывают смесь гравия и песка – минимальная толщина ее составляет 10 см. Весь этот слой должен быть основательно выровнен. После этого приступают к утеплению пола. Для такой цели кладется два слоя экструдированного пенополистирола. Опасаться его разрушения под тяжестью автомобиля не стоит – именно такой материал применяют для утепления взлетно-посадочных полос. Теперь наступает очередь железобетонной плиты.
Прежде всего, формируется арматурный каркас не тоньше 0,8 см, который заливается бетоном
Важно знать, что оптимальным вариантом является изготовление бетона и его заливка за один прием, толщина слоя должна быть не менее 0,1 м. Над плитой монтируют стяжку из цемента и песка от 5 см, уложенный материал следует выверять по маякам. Все, кто умеет штукатурить стену, справятся с такой работой без проблем – она даже проще, так как действие происходит по горизонтали
Все, кто умеет штукатурить стену, справятся с такой работой без проблем – она даже проще, так как действие происходит по горизонтали.
Когда щитовой деревянный гараж построен, отделывать его нужно несколько иначе. Пол все так же делают в основном из бетона. Стены иногда покрывают строительной бумагой и оргалитом поверх нее. Для наружного покрытия целесообразно применять профнастил, потолок обшивается досками.
Составление проекта и сметы расходов
Проект каркасного гаража из дерева
Прежде чем приступить к проектированию каркасного гаража, изучают особенности используемых в его строительстве материалов. Длина стандартных досок и бруса – 6 м. Можно заказать изделия других размеров, но за это придется доплатить.
В целях максимальной экономии средств при проектировании учитывают и геометрические параметры облицовочных и кровельных материалов.
Для гаража 3х6 с высотой стен 3 м потребуются:
- брус 150х150 мм – 1,6 м3;
- доски 50х150 мм – 2,1 м3;
- доски 25х150 мм – 1,9 м3;
- доски 50х100 мм – 0,7 м3 (для пола, если он будет деревянным).
Выгодность каркасника и в том, что можно экономить на пиломатериалах для устройства опалубки. Её сооружают из имеющегося, но для его сохранности укрывают щиты плотной полиэтиленовой пленкой. После демонтажа опалубки доски используют по назначению: для возведения каркаса.
Обязательные позиции сметы
| Назначение | Материалы |
| Фундамент из монолитной ж/б плиты | — гидростеклоизол или рубероид для устройства гидроизоляции; — песок для отсыпки «подушки» толщиной 20-30 см; — бетон М-300; — металлические прутки для армирования. |
| Каркас стен и перекрытий, стропильная система | — брус 150х150 мм; — доски 50х150 мм; — доски 50х100 мм. |
| Обшивка внутренних и внешних стен | ОСП-3 (толщина 9 мм) |
| Обрешетка кровли | Доски 25х150 мм |
| Облицовка кровли | Ондулин, профлист, плоский или волнообразный шифер, гибкая черепица, металлочерепица. Доска 25х150 мм для подшивки карнизных свесов. |
| Утеплитель стен и перекрытий | Базальтовые плиты Rockwool «Лайт Баттс» толщиной 150 мм. |
| Огнебиозащита древесины | «Сенеж Огнебио» |
| Крепёжные элементы | Металлические уголки, саморезы по дереву, гвозди. |
В среднем стоимость материалов для строительства гаража 4х6 м с высотой стен 2,7 м составляет 278 тыс. руб. (данные актуальны на начало 2021 г). Работа специалистов по возведению строения – 180-200 тыс руб.
Для выяснения точного количества материалов, необходимых для строительства каркасного гаража, можно воспользоваться онлайн-калькулятором, выполняющим расчёты в соответствии с СП 31-105-2002.
Для этого необходимо указать параметры строения:
- длину;
- ширину;
- высоту;
- шаг между балками перекрытий (рекомендовано 400 мм);
- шаг между рядовыми стойками каркаса (рекомендовано 600 мм);
- толщина утеплителя (100-200 мм).
Советы и рекомендации
Ниже представлены советы и рекомендации, которые позволят сделать гараж более функциональным и удобным.
Если гараж примыкает к даче двухэтажного типа, то лучше всего сделать лестницу, которая из гаража позволила бы попадать в дом, а при определенных типах конструкции дома и гаража – на второй этаж. Такой подход довольно удобен, поскольку позволяет не выходить из гаража на улицу, например, в холодную погоду, а сразу попасть домой.
Также довольно частым решением у многих дачников является наличие соединения между гаражом и подвалом, который располагается под домом. Но здесь опять же все будет зависеть не только от конструкции дома, но и от самого гаража. Многие дачники делают в гараже яму, которая должна быть в любой постройке такого типа, и просто прорывают ход в подвал, закрывающийся плотными дверьми.
Если автовладелец любит комфорт, то интересным вариантом для него станут ворота передвижного типа. Это довольно популярный вариант среди автолюбителей, ведь здесь используется автоматика, которая позволяет открывать и закрывать ворота, не выходя из машины при помощи пульта.
Как можно убедиться, построить гараж собственными руками – вполне реальное дело. Главное – четко просчитать все до мелочей: что нужно для строительства гаража, какие имеются потребности в постройке, знать тип автомобиля, который будет стоять в гараже, и понимать, для чего необходимо такое строение.
Но при правильно проведенных расчетах, качественных строительных материалах и хотя бы минимальных строительных навыках сделать качественный, функциональный, вместительный и эстетический, с точки зрения внешнего вида, гараж сможет даже человек, который ранее никогда не имел опыта строительства таких объектов. Все обязательно получится, если следовать советам, которые были представлены выше.
О том, как сделать деревянный гараж своими руками, смотрите в видеоролике ниже.
Чертеж каркаса будущего гаража
Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.
Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.
Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.
Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).
Строим гараж из металла
Этот тип каркаса для гаража строится из профильной трубы, размерами 40х40 и 40х20. Первый профиль укладывается на основание, крепление происходит с использованием анкерных болтов. Между собой трубы свариваются. После чего происходит монтаж всей конструкции. На элементы скелета «крепим» обшивку. В нашем случае ею служат металлические листы. При желании – профилированные. Наиболее удобными для обшивки стен считают листы из металлопрофиля марки С10, размерами 2000 х 5 мм. Листы накладываются внахлест и крепятся сварочным аппаратом. Сначала точечно, а после окончания обшивки – полностью. Альтернативным вариантом могут выступать саморезы. Выбирайте сами.
Металлический каркас
К положительным свойствам металлического профиля можно отнести его негорючесть, прочность, быстроту монтажа. К «минусам» — необходимость использования сварки.
Делаем стены
Итак, каркас готов, и пора приступать к дальнейшим работам. Будущие стены состоят из нескольких слоев.
Внутренний слой стены состоит из пароизоляции и доски ОСБ, на которую можно проводить внутреннюю отделку. Внешний слой будет состоять из теплоизоляции, гидроизоляции и доски ОСБ, на которую фиксируется сайдинг или другой материал внешней отделки. Гараж, как правило, не отапливается, поэтому утеплить пенопластом можно с двух сторон. Дополнительные листы крепятся на ОСБ-плиту, после чего проводится внутренняя отделка с помощью сетки и грунтовки.
Каркасный гараж на 2 машины
Почему лучше выбрать пенопласт:
- очень теплый
- относительно дешевый
- не горит
- большой срок эксплуатации
- легко режется на части нужного размера
- легкий материал, не требуется помощь при монтаже
Места стыка пенопласта по технологии необходимо пропенить, что позволит избежать мостиков холода и лучше зафиксировать листы. Листы садятся на клей. Пенопласт бывает нескольких видов, каждый из которым помечен своей маркировкой. Например, ПСБ-С-50, лучше всего подходящий для утепления пола гаража, расшифровывается так: полистирольный пенопласт, изготовленный беспрессованным методом, самозатухающий с плотностью 50 кг/м3. ПСБ-С-15 используется для утепления стен каркасных гаражей. О других видах утеплителя читайте здесь.
Крышу для гаража можно сделать простую. Под каркасные гаражи хорошо подходит односкатная крыша, которая имеет скат за счет разной высоты стен. Если вы хотите двускатную крышу, то ее конструкция будет сложнее. Вам придется сделать стропильную систему, обрешетку. Более сложные крыши делают редко, только для того, чтобы не выходить из общего стиля участка.
Односкатная крыша для каркасных гаражей — идеальное решение
Приступим к изготовлению фундамента
Мы рассмотрим процесс изготовления самого дорогого, но наиболее практичного вида фундамента – это заливка монолитной плиты. Такое основание не продавят колеса автомобиля, да и при изготовлении смотровой ямы не возникнет проблем. Вы же можете выбрать наиболее подходящий или менее дорогой тип фундамента, воспользовавшись рекомендациями из подборок видео на соответствующую тему.
Тип фундамента:
- столбчатый;
- свайный;
- монолитный;
- винтовой;
- ленточный.
При сооружении плитного фундамента порядок действий будет таким:
С помощью трактора выроем котлован | Производится выборка грунта на глубину 50 см. |
В самой нижней точке его глубина должна быть не менее 50 см | Дно основательно трамбуется. |
Толстый слой песка предотвратит деформацию плиты | Засыпается песком настолько, чтобы до верха котлована он не доходил 20 см. |
Вибротрамбовка очень облегчит труд | Песок тоже нужно хорошо утрамбовать. |
Геотекстиль не даст песку смешаться с щебнем | Поверх укладывается геотекстиль. |
Слой щебня тоже нужно утрамбовать | Следующим слоем пирога будет щебень средней фракции, которым заполняется котлован до краев. Его тоже нужно хорошо утрамбовать. |
Лучше всего сделать опалубку по высоте заливки плит | Теперь дело за опалубкой. Лучше всего, если она будет выставлена вровень с уровнем заливки плиты – так меньше вероятность допустить перепады. Что касается толщины бетонного слоя, то 20 см вполне будет достаточно для легкового автомобиля. Для грузовика лучше увеличить толщину до 30 см. |
Конструкция должна быть жесткой | Выставив опалубку необходимо обеспечить жесткость конструкции, закрепив подпорки со всех сторон. Лучше всего, если для опалубки будет использоваться толстая доска. Если это не так, то подпорок понадобится больше. |
Позаботимся о гидроизоляции | Поверх щебня с нахлестом на опалубку укладывается гидроизоляция, в качестве которой используются рулонные материалы на битумной основе или толстая полиэтиленовая пленка. |
Устанавливаем первый слой арматуры | Теперь устанавливается первый слой арматуры Ø10‒14 мм. Он не должен касаться дна, поэтому необходимо обеспечить необходимый зазор. Для этой цели не нужно использовать кирпичи и другие предметы, так как они могут проткнуть гидроизоляцию, а некоторые вовсе не пригодны для укладки в стяжку. |
Пластиковые фиксаторы для арматуры | Воспользуйтесь пластиковыми фиксаторами для арматуры. |
Установлен и закреплен второй ряд арматуры | Затем укладывается еще слой арматуры. |
При заливке бетона его нужно уплотнить | Залив бетон, нужно его провибрировать (процесс показан на фото), стараясь при этом не касаться каркаса и опалубки. Штыкование палкой утомительно и малоэффективно. |
| Края опалубки послужили уровнем заливки и выравнивания бетонной подушки. | |
В любое время года плита нуждается в защите | Теперь придется ждать почти целый месяц, пока бетон не наберет необходимую прочность. В летний период подушку нужно периодически поливать водой и накрывать материалом, предотвращающим быстрое испарение влаги. Также фундамент нуждается в защите, если сделан осенью и оставлен до весны. |
Стены гаража – как их собрать
Скелет гаража может собираться из дерева либо метала. Самый дешевый вариант – это сделать каркасный гараж своими руками из деревянных оснований. Но такой материал горюч и для некоторых это может быть большим минусом. Поэтому, чтобы уменьшить возможность воздействия огня на деревянную конструкцию, все используемые доски необходимо пропитывать огнеупорными материалами. Также не помешает деревянные бруски покрыть антисептиком. Это придаст дополнительную защиту от влаги и гниения.
Наиболее огнеупорным и долговечным материалом является металл. Несущие конструкции, сделанные из железного профиля, наиболее высокопрочные. Их соединения не просто скрепляются болтами, а еще и свариваются, что наиболее надежно. Каркасный автогараж подобного вида вынесет всякий напор ненастья. Поэтому машина будет под отличной защитой.
С точки зрения финансовых возможностей более подробно предлагаем рассмотреть самый доступный вариант строительства. Чтобы сделать основу для конструкции стен деревянного гаража, потребуется уложить стартовый брусок на фундамент. Предварительно он должен быть покрытым гидроизоляционным материалом. Производить крепеж брусьев необходимо при помощи саморазжимающихся анкеров. Размещать их лучше с шагом 1–1,5 м. Для подобной нижней обвязки подойдут доски размером 100х50 мм.
Рекомендуется делать шаг в 120 см между стойками. Их можно крепить при помощи предварительно подготовленных пазов. Можно обойтись и без них, тогда крепление происходит гвоздями либо саморезами 70–90 мм. Для придания конструкции прочности необходимо в углах сделать диагональные связи, установить перемычки и закрепить верхний обвязочный деревянный пояс. При длине стойки в 3 м рекомендуется сделать средний пояс на высоте 1,5 м. Это усилит конструкцию и упростит дальнейшую обшивку стен.
Чтобы удержать тяжесть конструкции ворот, место въезда обязано должно иметь усиленные детали. В любом из просветов гаражных ворот необходимо поставить усиленную опору. Рекомендуется обрабатывать биозащитными составами и антипиранами перед установкой деревянной конструкции.
Подходящие материалы: дерево, металл, листы, панели
В отличие от жилых построек, у гаража есть несколько особенностей:
- не обязательно сохранять постоянную температуру на уровне 18…25 градусов Цельсия. Согласно СНиП 21-02-99, для отапливаемых гаражей принято за норму 5 градусов Цельсия, для неотапливаемых этот параметр не нормируется. При этом в случае частой необходимости срочного выезда рекомендуется использование отопления;
- необходима постоянная приточно-вытяжная вентиляция. На самом деле это требование выполняется только для герметичных помещений, поскольку в них нет возможности естественного проветривания;
- допустимо отсутствие звукоизоляции. Она обязательна только в том случае, если гараж примыкает к жилым помещениям или рядом располагаются зоны отдыха.
Есть требование, которое так же важно для гаража, как и для обычного дома: это качественная гидроизоляция. Причем, в отличие от жилых зданий, здесь требования к определенному уровню влажности особенно жесткие, поскольку даже качественные автомобили и другая техника (а также материалы, оборудование, традиционно хранимые в гараже) быстро корродируют при высокой влажности и могут выйти из строя
Требования к пожарной безопасности в деревянных и выполненных из панелей и плит на базе дерева гаражах выдержать невозможно: даже пропитка антипиренами не дает полной гарантии негорючести.
Как вывод, можно рекомендовать такие материалы для строительства каркасных гаражей:
- брус, доска, вагонка. Необходима пропитка антисептиком и по возможности антипиреном, желательна поверхностная защита в виде нескольких слоев краски или лака;
- деревянный каркас (брус, доска) с обшивкой плитами ОСБ, ДСП, ДВП, МДФ, сайдингом;
- металлопрокат (профильная труба, уголок, швеллер, полоса) с обшивкой плитными материалами или сайдингом;
- металлопрокат с обшивкой профнастилом;
- минеральная (каменная, базальтовая) вата, стекловата в качестве утеплителя или пенополистирол/пенопласт под облицовку.
Для настила кровель часто используют рулонные материалы с обязательным нахлестом и дополнительной гидроизоляцией, а также металлочерепицу.
Ворота для капитального кирпичного гаража
В гараже такой конструкции предусмотрено наличие двух пар створчатых деревянных ворот, что обеспечивает въезд и выезд, как с улицы, так и со стороны двора. Оптимальные внутренние размеры гаража (3,5 х 5,2 м) позволяют рационально использовать пространство вдоль стен. Для этой цели створ ворот кирпичного гаража предусмотрен не посредине, а несколько смещен к левой стене для удобства выхода из машины. При строительстве гаража с одними воротами его оптимальный размер составляет 2,9 х 6,4 м. В этом случае освобождается площадь для оборудования мастерской у торцевой стены.
Створки ворот размером 185 х 170 см состоят из металлического каркаса, обшитого вагонкой. Со стороны двора в одной из створок предусмотрена калитка с внутренним замком. В боковых стенах гаража — два окна с заполнением из стеклоблоков. Вентиляция обеспечивается вытяжной асбоцементной трубой диаметром 150 мм с дефлектором из конусной насадки и колпака, выполненных из листового оцинкованного железа. Насадку (можно использовать небольшое металлическое ведро без дна) крепят к трубе с помощью стяжного хомута, а колпак в виде одинарного, а еще лучше двойного конуса — к насадке на трех лапках. Нижний-конец вентиляционной трубы должен быть расположен близко к полу, но выше уровня выхлопной трубы автомобиля.
Ознакомившись с пошаговой инструкцией возведения гаража, пришла пора узнать о его внутренней отделке.
Возводим гараж каркасного типа из металлопрофиля
У металлических каркасов есть целый ряд преимуществ. Это быстрая сборка, прочность и пожарная безопасность, долговечность и повышенная устойчивость к износу. Из минусов стоит отметить более высокую цену на материалы, а также некоторые сложности в плане технологии работ. Необходимо хорошо владеть болгаркой и иметь навыки, опыт сварки. Разумеется, понадобится и сварочный аппарат, что несколько повысит затраты. Однако это не так существенно, если автолюбитель сумеет самостоятельно достойно с ними справиться.
Для работы понадобится металлопрокат или гнутый профиль. Постараемся осветить основные этапы работ. Это краткий алгоритм возведения каркасного гаража своими руками.
- В первую очередь укладывают на фундамент стартовый профиль. Фиксация производится с помощью анкеров.
- Профили друг с другом необходимо тщательно сваривать. В принципе, фиксация с применением саморезов допускается, однако специалисты говорят о недостаточной прочности подобного соединения.
- Полностью проваривается периметр – нижняя часть каркаса.
- Затем 4 вертикальные стойки необходимо установить по углам. Каждый профиль размещают углом наружу, а затем приваривают к анкерам и нижнему периметру.
- Потом приходит очередь сборки верхнего периметра. Он состоит из металлического профиля, а приваривается непосредственно к опорным стойкам, стоящим вертикально. Он станет в дальнейшем базой для стропильных ферм.
- Готов каркас, к которому приваривают горизонтальные ребра жесткости, вертикальные промежуточные стойки.
- Крышу делают наиболее подходящего типа. Бывают плоские, двускатные и односкатные крыши.
- Ворота делают из уголка. Основной каркас распашной конструкции должен быть прямоугольным. Обязательно привариваются горизонтальные ребра жесткости.
- Ворота ограждают от коррозии с помощью специальной краски, а также утепляются пенополистиролом, минеральной ватой или другим материалом.
- Дополнительный профиль приваривают над проемом ворот, чтобы усилить конструкцию каркасного гаража.
- Остается только приварить петли, установить по инструкции запорную арматуру на ворота.
Специалисты отмечают, что выгоднее заказывать металлический каркас гаража в готовом виде.
Нужна ли яма?
Если с фундаментом для каркасного гаража все предельно ясно: он мало весит и поэтому позволяет взять за основу строения платформу, то с необходимостью устроения смотровой ямы возникает справедливый вопрос: а нужна ли она вообще?
Принимать решение о ее наличии или отсутствии необходимо накануне строительных всех работ. Этот элемент гаража является обязательным только в том случае, если вы самостоятельно занимаетесь ремонтом своего автомобиля.
Если вы решили, что яма нужна, то ее устройство займет какое-то время и сделает реализацию вашего проекта несколько дороже (несущественно).
Яму копают по разметке, укрепляют ее стены кирпичом (способ кладки в один кирпич) и обеспечивают качественным освещением.
По верхнему периметру смотровой ямы обязательно (!) осуществляют монтаж стальной обвязки, которую тщательно цементируют. Это необходимо для того, чтобы избежать обвалов ямы под тяжестью автомобиля.
Следующий этап состоит из обустройства монолитного фундамента. На подготовленный под него участок (на дно) насыпают так называемую подушку – смесь из песка и гравия не более, чем на 10 см, сверху – бетон (3 см). В бетон помещают каркас из арматуры – железные прутья кладут и вдоль и поперек, фиксируя в местах пересечения.
По периметру почти готовой площадки устанавливают опалубку и бетонируют конструкцию.
А в этой статье говорится про ремонт крыши гаража своими руками.
Обустройство вентиляции
Если вы не хотите, чтобы детали вашего авто быстро покрылись ржавчиной, обязательно позаботьтесь о вентиляции гаража. Требуется она и для удаления выхлопных газов, отрицательно влияющих на здоровье человека.
Для небольшого помещения достаточно обустройства естественной вентиляции. Для этого в противоположных стенах готовятся отверстия: приточное для поступления свежего воздуха и вытяжное. Первое располагают на минимальной высоте от поверхности – в 10-15 см от пола. Второе вытяжное отверстие размещают почти вплотную к потолку, на расстоянии от него в 10-15 см. Вытяжную трубу выводят над кровлей на высоту 0,5 м.
Вентиляция гаража
При обустройстве вентиляции в гараже необходимо учесть, что для помещения 15 кв. м диаметр вытяжки должен составлять 225 мм. При увеличении площади помещения на каждый квадратный метр этот параметр необходимо увеличивать на 15 мм. Если для вытяжки готовится пара отверстий, то диаметр соответственно уменьшается вдвое.
Сечение вытяжки обязательно должно быть равным или меньшим сечения приточной вентиляции. Иначе возможно опрокидывание тяги. По этой же причине, если вы прикрываете приточный воздуховод, обязательно уменьшайте тягу и в вытяжке.
Не забудьте, что при обустройстве смотровой ямы в ней требуется обустройство отдельной вентиляции!
