Как сделать деревянный гараж своими руками + чертежи

Каркасный гараж из профильной трубы

Для сооружения из металлопроката имеет смысл сразу же сделать бетонное основание. Это избавит в дальнейшем от необходимости устраивать стяжку пола и обеспечит его достаточную прочность.

На размеченной и подготовленной (отсыпка песком и щебнем, трамбовка) площадке устраивают монолитную бетонную плиту, сразу же делают закладные для монтажа стоек.

Далее собирают фермы и устанавливают в закладные. Для сборки ферм можно использовать как сварку, так и стяжки на болтах.

Для усиления конструкции монтируют горизонтальные связи – между фермами и по крайним фермам, там, где будет выполняться обшивка.

Устанавливают также дополнительные вертикальные опоры по середине крайних ферм. Монтируют обрешетку крыши.

Усиливают конструкцию над воротным проемом. Выполняют обшивку листами профнастила стен будущего гаража. Крепление ведется с помощью саморезов по металлу.

Обратите внимание: на торцовых сторона с углом под двускатную крышу панели вначале монтируют как есть, и только потом обрезают под нужным углом

В одной из торцовых стен устраивают дверь (из того же профнастила на металлическом каркасе), монтируют водостоки.

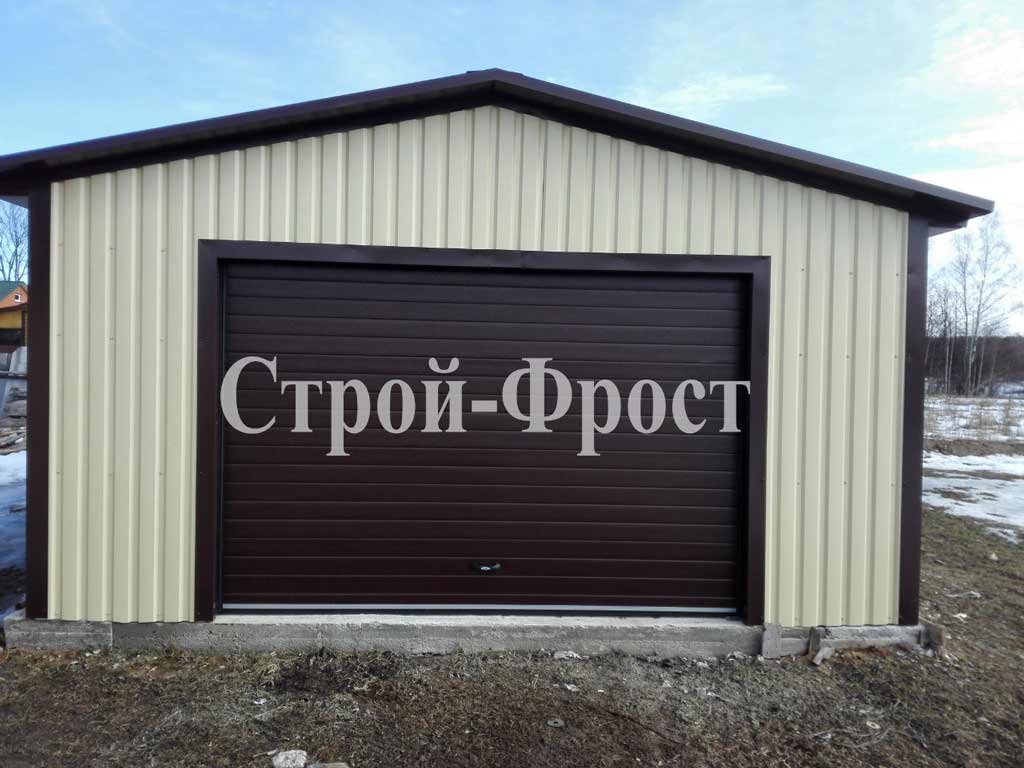

Обустраивают кровлю из листов профнастила, оформляют торцы кровли ветровыми планками и торцовым профилем, монтируют коньковый профиль.

После монтажа роллетных ворот гараж можно считать полностью готовым к эксплуатации.

Важно: в этом проекте гараж получается НЕОТАПЛИВАЕМЫМ!

Если необходимо выполнить утепление, придется дополнительно устраивать внутреннюю обшивку и закладывать в ячеи каркаса утеплитель, а также позаботиться о гидроизоляции крыши.

https://youtube.com/watch?v=AfV75BaMMiw

Дерево для ворот: преимущества и недостатки

Гаражные ворота, сделанные из дерева, обладают массой достоинств:

  1. При должной эксплуатации сроки службы натуральных деревянных изделий варьируются в пределах от 7 и до 10 лет.
  2. Дерево является дышащим материалом, легко вбирающим в себя избыточную влагу и пар, часто присутствующие внутри гаражного помещения. Подобное свойство материала способствует понижению влажности внутри гаража и благоприятно сказывается на состоянии самого автомобиля.
  3. Дешевизна и доступность материала – качества, играющие немаловажную роль при выборе заготовок из древесины, предназначенных для строительства гаражных ворот.
  4. Материал легок в обработке – не требует каких-либо особых и дорогостоящих инструментов.

Однако, остановив свой выбор на древесном сырье, необходимом для строительства гаражных ворот, нужно знать и об имеющихся недостатках этого материала:

  1. Нулевой огнестойкости деревянных конструкций.
  2. Подверженности дерева заражению – грибком, плесенью, и воздействию со стороны насекомых.
  3. Старения конструкции; через определенный момент времени – потери внешнего вида, ссыхания или разбухания сооружения, в зависимости от тех или иных погодных условий.

Важно! Для большей долговечности и сохранности гаражных ворот используют специальные пропитки, воздействие которых направлено на оберегание данного изделия

Сборка каркаса из досок и бруса

Сборка каркаса

Гараж по каркасной технологии Нижнюю обвязку выполняют из деревянной доски 100х50 мм, обработанной предварительно антисептиком. Для стоек по углам гаража и в воротных створках используют брус 100х100 мм, для других частей строения — стропил и блоков перекрытий— 100х50 мм. В нижней обвязке между стойками выдерживают шаг не больше 1200 мм.

Для придания каркасу большей прочности в углах постройки следует установить подкосы.

Если гараж по ширине запланирован свыше 4-х м, потолочные балки лучше сделать из более прочной и надежной доски 50х100 мм. Продольные элементы выполняют из бруса не меньше 50х50 мм.

Фундамент

Очень часто, когда строят каркасный гараж, используют ленточный фундамент, иногда прибегает к столбовым конструкциям. В случае использования такого типа фундамента слишком сильно увеличивается длительность постройки.

Выход из этой ситуации есть — можно использовать монолитный фундамент. Его можно сделать из обычной бетонной плиты собственного производства. Это не только экономит время и средства, но также обеспечивает фундаменту гаража идеально ровную поверхность.

Для того, чтобы создать фундамент сначала нужно подготовить участок, который очищается от лишнего мусора. Очищенную поверхность грунта выбирают, чтобы углубиться на 40 сантиметров, но не более. При этом главное — обеспечить поверхности углубления гладкость, чтобы гараж стоял ровно. Для этого используются разные виды уровней, лучше всего помогает водяной. Ширина углубления делается с запасом до 200 со всех 4 сторон.

Под фундамент укладывается подушка толщиной до 160 мм, состоящая из речного песка (примерно до половины толщины) и щебня (вторая половина). Песок нужно утрамбовать, а сверху разместить слой щебенки. После укладки щебенку также нужно утрамбовать.

Подушка готова. Дальше нужно обеспечить опалубку по контуру будущего гаража. Желательно делать ее из вертикальных досок по периметру гаража с небольшим зазором около 20 сантиметров с каждой стороны. Высота опалубки должна подниматься над уровнем грунта также до 200 сантиметров.

Основанием и каркасом плиты фундамента будет армирующая сетка, которую нужно разместить на высоте над щебенкой. Ячейки такой армосетки должны имеет стороны 150-200 мм. Под прутьями арматуры используют кирпичи. При заливке нужно обеспечить оптимальное расположение арматуры, которая должна быть посредине слоя бетона.

Когда опалубка и арматура готовы полностью, а подушка из песка и щебня достаточно утрамбована, можно заливать бетон снизу доверху по высоте опалубки, после чего ее поверхность нужно выровнять. Дальше следует ожидать полного застывания фундамента.

Размеры каркасного гаража

Габариты постройки зависят от трех основных параметров:

  • размеров самой машины. Одно дело, если планируется держать в гараже смарт, и совсем другое, если там будет стоять джип;
  • количество техники. Можно выбрать модель на две машины, машину и мотоцикл, машину и культиватор/мини-трактор и так далее;
  • наличию дополнительных помещений – мастерской, отсеков для хранения различного оборудования, а также смотровой ямы.

Фактически минимальные габариты постройки должны превышать габаритные (именно габаритные, то есть параллелепипеда, в который вписывается автомобиль) размеры транспорта как минимум на метр по длине и на полную ширину открытой дверки плюс еще метр по ширине. При наличии другого оборудования следует исходить из габаритов автомобиля и планируемой к хранению техники с учетом обязательного свободного прохода между ними и расстояния до стен не менее полуметра.

Что нужно учитывать при планировке

Перед непосредственным началом строительства рекомендуется подготовить схематический план и чертежи. При возведении должен учитываться широкий перечень факторов, от которых зависят габариты постройки, используемые строительные материалы и инструменты.

Количество машин

В зависимости от количества машин, которые предполагается одновременно оставлять в гараже, зависит площадь постройки

При строительстве важно обеспечить автомобилям свободный въезд и выезд, а также рассчитать высоту потолка с учетом габаритов транспорта

Назначение

От целей использования гаража зависят требуемые стройматериалы, толщина стен, потребность в утеплении и внутреннее обустройство. В случае изменения целей предназначения в ходе эксплуатации гаража допускается перестройка, уплотнение стен и обустройство рабочего пространства.

С ямой или без

Наличие ямы в основании гаража позволяет с удобством ремонтировать нижнюю часть автомобиля. Более глубокую яму можно использовать в качестве хранилища для зимних заготовок, инструментов и прочей утвари. Определиться с наличием ямы необходимо на этапе планировки, поскольку в случае с бетонным основанием соорудить яму проблематично.

Рассчитываем размеры

Основным этапом при составлении плана или схемы постройки является определение габаритов конструкции. Задаваясь вопросом, с чего следует начать расчет размеров, необходимо уточнить предназначение сооружения. Если гараж будет использоваться только для стоянки автомобиля, размеры можно сделать больше габаритов автомобиля на метр в ширину и длину. Если внутри помещения планируется выполнение ремонтных работ и понадобится смотровая яма либо подъемник, то желательно оставить минимум по метру с каждой стороны.

Для создания мастерской в гараже допускается увеличить размеры по собственному желанию. Ограничениями являются только имеющаяся площадь и бюджет на строительство.

Необходимые материалы и инструменты

Для возведения гаража требуется приобрести строительные материалы и набор инструментов. Чтобы соорудить постройку, требуется основной стройматериал, из которого будут построены стены, а также бетон, штукатурка, отделочные материалы, деревянные брусья и металлические листы.

Конкретный перечень материалов зависит от типа постройки. Помимо перечисленных материалов, необходимо подготовить подъемник, если используются тяжелые блоки, шпатель, саморезы, строительный уровень и рулетку, шуруповерт и ряд стандартных инструментов.

Достоинства каркасного гаража

На протяжении последнего десятилетия довольно большую популярность обрела технология возведения домов каркасного типа. Широкое распространение этого способа объясняется тем, что при условии правильной установки каркаса и качественном утеплении, древесина с легкостью заменяет холодные стены из камня.

Каркасный гараж возводится легко и быстро

Этот способ начал пользоваться популярностью и среди владельцев транспортных средств. Надежное устойчивое основание сделает гараж, возведенный из дерева, не менее долговечным и практичным, чем блочные или кирпичные постройки.

Среди преимуществ подобного рода конструкций выделяются:

  • возможность легко построить гараж из досок, выполнив всю работу своими руками. Вам не потребуется нанимать бригаду строителей, что даст возможность сэкономить немалую сумму денег;
  • возведение будет закончено в краткие сроки. Однако от вас потребуется уделить сооружению максимум внимания и сил;
  • невысокая стоимость строительных материалов;
  • небольшой вес и объем требуемых материалов. Вам не потребуется пользоваться специализированной техникой;
  • сооружение гаража можно выполнить как с дерева, так и с металла, все зависит от ваших предпочтений.

Строя деревянный гараж, вы должны понимать, что вся работа выполняется в определенном алгоритме. Во-первых, вы должны выбрать и подготовить место. Обязательно очистите площадку под сооружение. Во-вторых, нужно вырыть котлован, после чего приступить к созданию фундамента. Третий этап – выполнение разметки и сборка стенного каркаса. После него идет сооружение кровли. В конце останется утеплить и обшить стены, а также установить ворота для заезда автомобиля.

Каждый из этапов легко поддается выполнению своими руками. Но чтобы при работе не возникло каких-либо проблем, нужно внимательно изучить каждую стадию возведения конструкции.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

  • Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
  • Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
  • Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
  • Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
  • Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
  • Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
  • После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
  • В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Деревянный гараж 6х4 своими руками

Пожалуй, самым доступным является деревянный гараж 6х4 своими руками. Для его сборки не требуется каких-то специфических инструментов и навыков, по крайней мере, если вы сбираетесь построить каркасный гараж 6х4 из дерева. Гараж из бруса или бревен – отдельный разговор. Сразу объясню почему.

Гараж из бурса или оцилиндрованного брена

Гараж из бурса или оцилиндрованного бревна:

  • Устанавливается на довольно мощный фундамент;
  • Собирается по технологии, которая знакома далеко не каждому;
  • Требует соблюдения длительной технологической паузы на время усадки.

Кроме того, брус и оцилиндрованные бревна – довольно дорогой материал. Например, в Подмосковье, выгоднее строить каркасный гараж 6х4. Но есть в РФ регионы – где именно дерево является самым доступным строительным материалом

Там – наоборот, именно деревянный гараж 6х4, неважно, каркасник, из бруса или из бревен, просто не имеет конкурентоспособной альтернативы. Связано это с наличием дешевой местной древесины и дороговизной доставки стройматериалов из-за труднодоступного местоположения

Каркасный деревянный гараж 6х4 – самый доступный вариант для удаленных районов.

Каркасный деревянный гараж 6х4

Деревянный гараж 6х4, выполненный по каркасной технологии, доступен, и может быть построен своими руками. Фундамент можно использовать свайный или плитный, сборка каркаса и обшивка его ДСП – дело несложное. Если вы посещали уроки труда в школе, то наверняка умеете пилить, сверлить, закручивать, пользоваться рулеткой и выставлять вертикаль и горизонталь с помощью уровня и отвеса.

Конечно, если вы решили построить каркасный гараж из дерева, вам придется столкнуться с такими вещами, как работа с гидро- и пароизоляцией, укладка кровли и т.д. Тут потребуется заранее ознакомиться с особенностям технологии и посмотреть несколько обучающих видео. Но в принципе – ничего сложного.

Металлический гараж 6х4 более привлекателен чем деревянный хотя бы потому, что обычно он обеспечивает лучшие условия для хранения автомобиля. То, что хорошо для человека, далеко не всегда хорошо для автомобиля.

Гараж 4х6 каркас из профиля

Всем известно, что в деревянном доме хорошо дышится. Это действительно так, деревянные стены воздухопроницаемы, но немаловажную роль тут играет и уровень влажности. В деревянном доме он обычно значительно выше, чем в бетонной многоэтажке. Это хорошо для жильцов. Но автомобилю, хранящемуся в деревянном гараже, высокий уровень влажности, наоборот, вреден. Каркасный гараж, если его строить по технологии, с использованием гидро- и пароизоляции, оборудовать вентиляционной системой, будет сухим. Но всё это, конечно, отражается на цене.

Холодный каркасный металлический гараж (гараж 4х6 каркас из профиля)

Но давайте вернемся к предмету обсуждения, это металлический гараж 6х4. Если он собран правильно, сырость в него может попасть только через открытые ворота или через пол или фундамент. Путь сырости, идущей из земли, легко перекроет слой гидроизоляции. Но главное – можно просто купить металлический гараж 6х4 уже готовый к установке, и просто собрать его как конструктор.

Необходимые материалы и инструменты


Инструменты для строительства гаража

Строительство гаража – трудоёмкий процесс, для которого требуется достаточно большое количество инструментов:

  • Лопаты — понадобятся для работы с фундаментом;
  • Пила для распила бруса по нужным размерам;
  • Молоток, стамески, плоскогубцы;
  • Шуруповёрт — для крепления бруса и других материалов;
  • Измерительные инструменты.

Теперь перейдём к материалам, которые понадобятся для строительства:

  • Опалубка — для заливки фундамента;
  • Цемент;
  • Крепёжные материалы;
  • Кровля — расчет её размеров производится в зависимости от типа крыши и самого материала;
  • Специальная пропитка;
  • Материалы для внутренней отделки.

Ворота «под старину»

Стиль «ретро» на сегодняшний день возвратил свою популярность и продолжает расти. Если есть желание выделиться среди соседей, то нужно знать несколько хитростей, которые помогут сделать ворота в стиле «ретро».

А именно:

  • морилка — хорошее вещество для придания дереву тёмного, характерного для этого стиля цвет;
  • крепёжные элементы, к примеру, петли, покупать нужно тоже под старину с различными изогнутыми формами и кованными элементами;
  • вместо ручки, можно поставить металлическое кольцо, конструкция будет более красивой.

Преимущества древесины в том, что её легко обрабатывать, что позволяет воплотить любое дизайнерское решение.

Деревянные врата для гаража не так уже и сложно сделать самостоятельно. Главное, правильно подготовиться. Сделать соответствующие расчёты, подготовить чертежи и т.п

Также важно правильно произвести замеры, а при монтаже и изготовлении деревянных ворот соблюдать строгую последовательность и технологию установки. Важно не забывать и о правильном уходе, подкрашивать устаревшие элементы, проводить чистку и профилактику возникновения грибка и других вредителей

Это интересно: самодельные автоматические ворота.

Специально для вас:

Использование автоматических рольворот в гараже

Чертеж и схема установки откатных ворот

Изготовление и монтаж откатных ворот своими руками

Преимущества гаражных распашных ворот с калиткой

Изготовление своими руками хоккейных ворот

Как сделать гаражные ворота-рольставни своими руками

Строим стены и крышу

Построить деревянный гараж своими руками по каркасной технологии – это очень быстро. В этом вы убедитесь сами когда начнете работу.

Монтаж каркаса

Стены начинают возводить с создания каркаса.

Его возводят при помощи деревянных брусьев разного сечения:

  • для нижней и верхней обвязки используется материал с размерами 100 на 50 миллиметров;
  • угловые опоры (а в случае большой длины стен и некоторые промежуточные) выполняются из брусьев с сечением 100 на 100 мм. Такой же материал применяется и для стоек у ворот;
  • для промежуточных стоек можно использовать брусья 50 на 50 миллиметров;
  • стропила и перекрытие выполняют из материала с размерами 100 на 50 мм

Первым делом создают нижнюю обвязку. Далее, устанавливают угловые стойки. При этом необходимо строго следить, чтобы они были выполнены вертикально. Для этого используют строительный уровень или отвес. Угловые стойки дополнительно закрепляют откосами.

Следующим шагом будет монтаж верхней обвязки. Она крепится к опорным столбам. В брусья верхней обвязки должны присутствовать пазы для балок перекрытия. Далее монтируют промежуточные стойки, шаг между ними должен быть от 50 до 120 сантиметров. Этот размер будет зависеть от параметров листов или плит утеплителя.

Монтируем крышу гаража

Крыша выполняется также в виде каркаса. К балкам перекрытия и верхней обвязки монтируются стропила. Для большей прочности их следует дополнительно закрепить откосам. Далее, поверх стропил монтируется обрешетка. К ней крепится утеплитель, гидроизоляция и кровельный материал.

Часто для гаража выбирается плоский вариант крыши. Такую конструкцию сделать проще и быстрее. В этом случае стропильная система становится ненужной. Достаточно просто уложить брусья перекрытия и на них монтировать все слоя кровельного «пирога».

Но стоит помнить один нюанс. Если вы хотите получить теплый отапливаемый гараж, то плоская кровля вам не подойдет.

Для покрытия крыши можно использовать самые разные материалы. Чаще всего сегодня применяют металопрофиль. Этот материал стоит недорого и легко монтируется. Но если ваша постройка стоит вплотную или в непосредственной близости от жилого дома, то лучше использовать тот же материал, что и на нем. Так вы не испортите внешний вид всего ансамбля.

Теплоизоляция стен

Следующим шагом будет теплоизоляция стен. Для этого можно использовать минеральную вату или пенопласт. Первый вариант более привлекательный. Минеральная вата не горит, и в ней не поселятся грызуны. Но в этом случае следует хорошо продумать гидроизоляцию. В противном случае при намокании минеральная вата потеряет свои теплоизоляционные свойства.

Гидроизоляционный слой крепится снаружи, до отделки внешних стен гаража. Кроме этого, если вы будите отапливать гараж в зимнее время, лучше изнутри смонтировать дополнительный слой пароизоляции. В этом случае испарения не будут проникать в теплоизоляционный слой.

Отделка стен гаража

Далее можно монтировать внутреннюю отделку. Очень часто для этого используют листы толстой фанеры. Но если есть желание, то можно воспользоваться и другим материалом, например, обшить стены вагонкой или панелями. Также на этом этапе устанавливают деревянные ворота для гаража. Их также можно сделать самостоятельно. Каркас выполняется из брусьев, а затем обшивается досками. Поверх можно набить жесть, чтобы сделать ворота более надежными.

Теперь можно приступать к наружной отделке стен. Здесь выбор материала во многом зависит от близости расположения гаража к основным постройкам. Если он стоит вплотную к дому, то лучше использовать тот же вариант материала. Но чаще всего гараж обивают сайдингом или простой вагонкой.

Пол в каркасном гараже

Пол в новом гараже можно оставить как он есть. Но если вы решили его облагородить, то перед укладкой чистового отделочного материала стоит узнать, как близко к поверхности подходят грунтовые воды. Если они глубоко, то дополнительной обработки не нужно.

При близком к поверхности расположении подземных вод, на поверхности пола будут выступать испарения от конденсата. В этом случае перед отделкой лучше «пройтись» полимерной грунтовкой глубокого проникновения.

Деревянный каркасный гараж строиться быстро и без особых трудностей. Но вот его долговечность будет полностью зависеть от качества материала. Лучше приобретать хорошо высушенную древесину. В противном случае она начнет коробиться, и весь внешний вид утратит свою привлекательность. Кроме того, дерево боится огня, влаги и биологического воздействия. чтобы снизить риск преждевременной порчи элементов вашего нового гаража, стоит все детали обработать специальными пропитками.

Устройство кровли

Что касается крыши, то она может быть двух видов: двускатной или односкатной. Для ее устройства потребуется стропильная система и материал для обшивки. Все сводится к тому, что в обвязке что сверху делаются соответственные пазы, к которым и будут монтироваться стропила. В качестве стропил могут использоваться бруски, сечением 40×100 мм. На фото вы можете увидеть плоский вариант крыши.

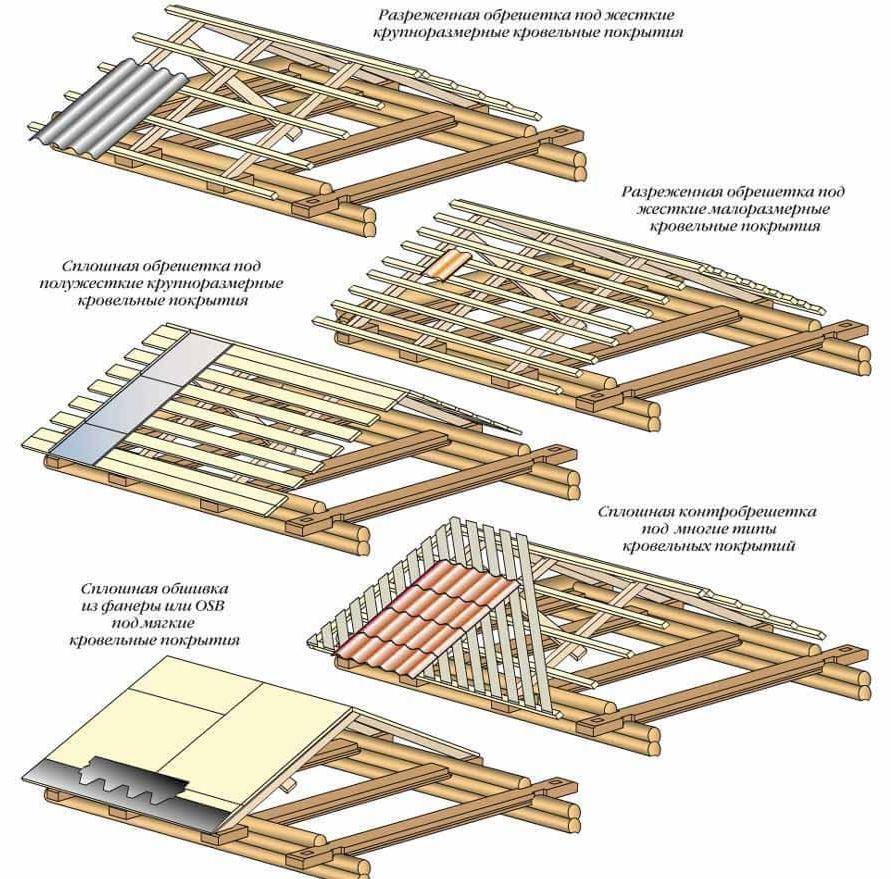

Далее, делается обрешетка и укладывается кровельный материал. Для гаража чаще всего используют битумную черепицу, профнастил, металлочерепицу, шифер или ондулин. Какому материалу отдавать предпочтение – дело сугубо личное.

Особенности конструкции каркасного гаража из металлопрофиля и дерева

В любой постройке каркасного типа обязательны три типа элементов: вертикальные стойки, горизонтальные пояса (обвязка) и элементы крыши. При этом, вне зависимости от типа крыши (одно- или двускатная, для гаража редко применяются более сложные конструкции) могут использоваться как стропила, так и фермы. Устройство чернового пола в гараже не обязательно, удобнее использовать стяжку по трамбованной подушке на грунте, перекрытия также устраиваются редко.

Положение стоек каркаса и обвязки зависит от размеров помещения, планируемой обшивки и утепления. Как правило, гаражи не имеют значительной высоты, поэтому стены выводятся до 2…2,5 м. На такую высоту достаточно нижней и верхней обвязки с одним-двумя промежуточными поясами. Расстояние между стойками составляет 0,6…1,2 м (для металлического каркаса с сечением более 50х100 мм можно увеличить шаг до 1,5…2 м).

Важно: поскольку проем ворот в гараже достаточно велик, необходимо усилить обвязку поверху и внизу, а также увеличить сечение боковых стоек.

На схеме ниже показан простейший вариант для . При небольшом расстоянии между противолежащими стенами можно обойтись без дополнительных стоек и подкосов.

Для небольшого строения подойдет также простейшая двускатная крыша на мауэрлате.

Для более крупных зданий потребуются опоры конька, а также дополнительные стойки. Если в гараже есть внутренняя несущая стена, можно использовать опоры конька через стойки на лежень.

Учитывая, что настил крыши гаража чаще всего устраивается из рулонных материалов, логично использовать сплошную обрешетку по стропилам из обрезной, необрезной доски или фанеры.

Фундаментные работы

Заливка монолитного фундамента

Схема Качественный и надежный фундамент является основой любого строения. Выбор технологии для возведения фундамента зависит от множества различных факторов: конструктивного решения строения, особенностей грунта, финансовых возможностей владельца и т.д.

Бетонная плита будет служить черновым полом, который затем можно облицевать любыми отделочными материалами. Являясь разновидностью «плавающего» фундамента, бетонная плита воспринимает равномерно высокие нагрузки, помогая избежать деформации сооружения в процессе его эксплуатации.

Для обустройства монолитного фундамента по периметру намеченной застройки выкапывают неглубокую траншею и устанавливают опалубку. Вначале делают подушку из песка и гравия, утрамбовывают ее. Затем армируют основание двумя сетками металлических прутьев, подготавливая площадку, и заливают ее бетоном. После этого фундаменту необходимо дать выстояться около 3 недель.

Сооружаем каркас гаража

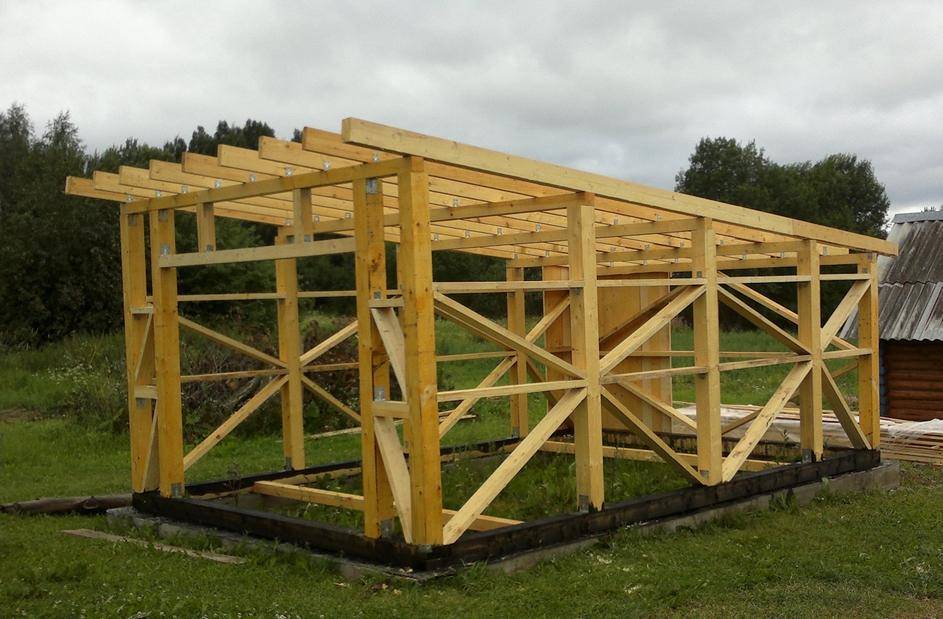

Мы упоминали, что каркас деревянного гаража будет сделан из брусков, сечением 100×100 мм. Этого вполне достаточно для надежности постройки. Из чего будет состоять готовый каркас?

Вот основные элементы, которые вам нужно знать:

  • нижняя обвязка (венцы);
  • вертикальные стойки;
  • подкосы для укрепления каркаса;
  • верхней обвязки.

Первым делом на фундамент укладываются брусья, выступающие в роли нижней обвязки.

Совет! Перед их укладкой стоит выполнить гидроизоляцию фундамента рубероидом или другим материалом.

К бетону нижняя обвязка фиксируется анкерами. Между собой брусья тоже скрепляются. Когда нижняя обвязка готова, приступают к установке вертикальных стоек на углах.

Фиксация вертикальных стоек происходит посредством металлических уголков с обеих сторон. А чтобы предать конструкции дополнительную жесткость и надежность, монтируются угловые укосы, как это показано на рисунке.

Обратите внимание, что угловые укосы размешаются на внутренней части каркаса. Это делается для того, чтобы оставалось свободное место для обшивки нашего деревянного гаража плитами ОСБ

Когда все угловые опоры установлены, можно делать верхнюю обвязку. Она делается по такому же принципу, как нижняя. Все надежно скрепляется уголками из металла и укосинами. Когда вы соорудили основную конструкцию, по периметру устанавливаются дополнительные стойки для жесткости конструкции. Ведь размер гаража составляет 6×4 м, поэтому без них не обойтись. На фото видно, как можно крепить дополнительные опоры.

Совет! Если хотите придать конструкции еще большей жесткости, можете сделать поперечные ребра жесткости. Тогда фиксация ОСБ будет еще проще и надежнее.

Крыша как наиболее проблемная часть стройки

Возвести стены гаража своими руками просто — с этим справятся двое крепких мужчин не более, чем за месяц. Однако установка крыши часто доставляет массу трудностей. Для бюджетного варианта используют простые бетонные перекрытия, которые устанавливают под углом, вниз к задней части гаража. 2-3 стандартных перекрытия достаточно для сооружения простой и надежной крыши. Для защиты от дождя такое перекрытие покройте рубероидом и просмолите.


Если нет возможности положить бетонные перекрытия, хорошим выходом станет шифер или профнастил. Каркас из древесины с небольшим наклоном к задней стенке гаража станет хорошей основой для шифера. Щели между ровным потолком и шифером можно заложить кирпичом.

Более сложный вариант — треугольная крыша с небольшим чердаком между плоскостями. В таком случае придется заказывать деревянные балки и устанавливать их на уже готовую плоскость потолка. Балки из дерева станут катетами равнобедренного треугольника, скрепляются скобами между собой в вершине треугольника. Более легкие доски при помощи длинных саморезов скрепляют треугольники между собой.

Листы шифера кладутся снизу вверх, так, чтобы вода не подтекала под листы. Шиферные гвозди забиваются в балки напрямую, потому расстояние между ними должно быть небольшим (оптимальное — ширина листа шифера минус ширина двух волн).

Возведение каркаса

Поскольку речь идет о деревянной конструкции, то все детали необходимо пропитать антисептическим составом. Нам потребуются брусья и доски таких размеров:

  • Для нижней части гаража используем брусья 100×40 или 100×50 мм.
  • Размер угловых брусьев и стоек – 100×100 мм.
  • Стропила и дополнительные стойки – 100×50 мм.
  • Расстояние между стойками – 110–120 мм.
  • Оптимальна длина досок – 3 м. Можно приобрести шестиметровые заготовки и разрезать пополам.
  • Для крыши будем использовать доски 100×25 мм.
  • Обрешетку лучше делать из брусков 30×30 или 40×40 мм.

На плите начнем сборку первой стены

Итак, фундамент готов, можно приступать к возведению каркаса. Его сборку начнем на плоскости, а потом поднимем, установим и закрепим. Начнем с задней стенки. Для придания раме прочности в углах следует установить подкосы.

В передней стенке будут установлены ворта

Следующей монтируется усиленная часть каркаса, в которой будут установлены ворота.

Установка боковины

Затем зафиксируем противоположную стену от двери.

Сборка последней части

Приступим к сборке передней стенки.

Теперь можно всё надежно скрепить

Теперь ее можно установить и закрепить. Из металлического уголка (65 мм) сделаем наружную и внутреннюю рамы ворот и зафиксируем их друг с другом металлическими полосками.

Примерка изготовленной стропил

Приступим к изготовлению стропил. Сделав первую секцию, можно проверить, насколько она точно изготовлена.

Монтаж стропил

Убедившись, что всё сделано правильно, сделаем остальные стропила и установим их.

Необходимо уложить пароизоляцию

Закрепляем пароизоляцию и прибиваем обрешетку.

Для обшивки каркаса используем ОСБ

В качестве кровельного материала мы использовали ондулин.
Каркас обшили ОСБ.

Для такой конструкции идеально подходят металлопластиковые окна

Вставили металлопластиковые окна. Рамы ворот сварили из профильной трубы 40×25 мм и, соблюдая технику пожарной безопасности, приварили к раме.

На этом работы закончены

Вот такой получился гараж.

Виды ворот

Распашные ворота более просты в изготовлении, но не очень удобны. Были случаи, когда сильный порыв ветра срывал створку с фиксирующего устройства, что приводило к повреждению кузова автомобиля. Поэтому сейчас часто можно встретить различные устройства, закрывающие въезд.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
