Как подключить звонок в квартире или частном доме - схема подключения дверного звонка

Как подключить?

Чтобы произвести подключение электрозвонка, понадобятся:

электродрель или перфоратор;
отвертка с индикацией;
плоскогубцы;
отвертки с тонким жалом;
кусачки.

Чтобы подсоединить дверной звонок, приготовьте кабель с 2 жилами (сечение от 0,5 до 0,7 кв. мм).

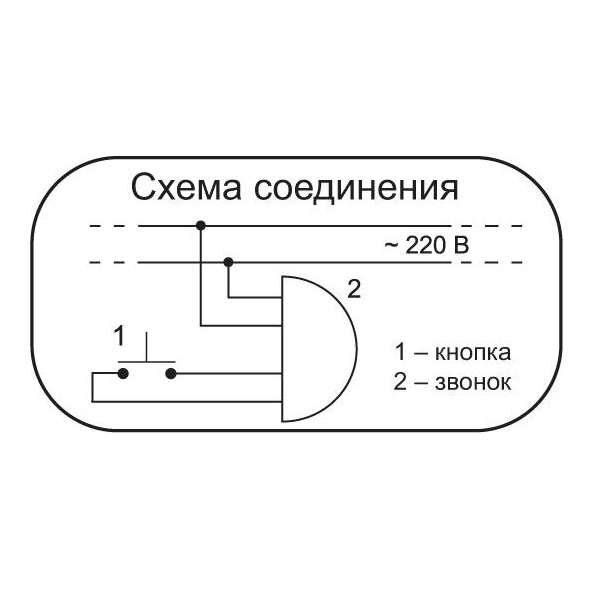

Схема подключения дверного электрического звоночка будет такой.

Отключите питание электросети для обеспечения безопасности всех проводимых работ.
От распределительной коробки протяните кабель до самого звонка и клавиши. С этой целью при помощи светового индикатора в коробке найдите провода, что подают электричество. Определите, где нулевой, а где фазный провод.
Проведите соединение проводов, исходя из предыдущих показателей.
В перекрытии или проеме двери высверлите отверстие для выведения провода и его дальнейшего подключения к самой клавише рассматриваемого элемента.
Используя клеммы, соедините клавишу звонка с проводом, зафиксируйте около дверного полотна на стене.
Ко второму концу провода подсоедините 2 клеммы, расположенные на верхней части батарей. Если последние находятся во внутренней части корпуса, потребуется провести кабель от распределителя к кнопке, а потом соединить их между собой. Затем нужно будет аккуратно поделить кабель на 2 жилы. И первую, и вторую потребуется подключить на конкретную клемму.
Когда в трансформаторном корпусе имеет место понижающее напряжение, проведите его подключение к распределительной коробке и клеммам, соответствующим конкретным видам напряжения.
Завершив все перечисленные работы, понадобится проверить исправность работы всей установленной системы.

Самостоятельно подключая дверной электрический звонок, не следует торопиться. Действуйте аккуратно, не спеша.

О том, как сделать классический звонок для входной двери из старого домашнего телефона, вы можете узнать ниже.

Как подключить электрический звонок и его кнопку в квартире или доме

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

olimp23.com

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров)

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Механический дверной замок своими руками

Популярностью среди самодеятельных механических дверных звонков пользуется устройство, где звук исходит от небольшого колокольчика при ударе о его купол подвешенного язычка. Кроме него для изготовления своими руками понадобятся:

длинная металлическая цепочка (можно спаять из нескольких отрезков);
деревянная дощечка;
стальная перфорированная лента, например, размером 0.5×12×800 мм;
изолента;
крепежные изделия (саморезы, гвоздь);
краска для окрашивания дощечки;
паяльник;
набор слесарных инструментов.

Изготавливается механический звонок в следующем порядке.

Дощечка окрашивается в цвет соответствующий дизайну интерьера квартиры.
Из перфоленты изготавливается пружина, обе поверхности которой покрываются изолентой;
Пружина выполняется в виде закрученной спирали.
Один конец пружины выполняется в виде подвески для колокольчика, а другой — свернутой поверхности для базирования оси крепления, в качестве которой выступает гвоздь.
На дощечке устанавливается ушко, через которое пропускается цепочка.
Для придания звонку элементов дизайна прикрепляется сделанная специальным образом гравированная пластинка, по центру вставляется декорированная заглушка.
Один из концов цепочки крепится к пружине, а сама дощечка со звонком устанавливается с помощью саморезов на стену.

Подготовка к установке дверного звонка

Для начала, чтобы правильно произвести монтаж дверного звонка, необходимо сделать расчёты нужных материалов

Для начала, чтобы правильно произвести монтаж дверного звонка, необходимо сделать расчёты нужных материалов. Начинаем с дверной кнопки: на сегодняшний день некоторые металлические двери включают предустановленную кнопку дверного звонка, что достаточно удобно и практично, так как ненужно покупать и производить крепление кнопки звонка. Если же дверь не имеет кнопки звонка, то посмотрите: какая кнопка подойдёт и в каком месте возле двери её лучше монтировать.

Теперь определяемся с самим звонком: какой проще по подключению, какой лучше звонит, какой имеет больше функций, и какой гармонично впишется в дизайн коридора. Когда вы выбрали дверной звонок и кнопку к нему – приступаем к его монтажу.

На окончательном этапе подготовки к монтажу дверного звонка необходимо посмотреть и продумать: как будет проведён электрический кабель, а точнее: где именно он будет проложен. Идеальный вариант – спрятать его в стену, более простой – спрятать в специальный пластиковый декоративный короб для проводки.

В любом случае, независимо от того, как будет проложен кабель, он не должен идти поверх другого кабеля, чтобы его просто напросто не перебить.

Для подключения дверного звонка вполне достаточно двухжильного медного кабеля с сечением 1,5 квадрата. Если же у вас «навороченый» звонок, например с подсветкой и т.п., то для его подключения возможно понадобится 3-ёх, а может быть даже и 4-ёх жильный кабель. Поэтому, мастера сайта KSportal.ru рекомендуют остановить свой выбор на простом звонке, чем он проще – тем его легче устанавливать и тем дольше он прослужит, лишние «навороты» ни к чему.

Виды существующих видеозвонков

Современный рынок предлагает большое количество моделей как отечественных, так и иностранных производителей. Различия в них заключаются в технических характеристиках и стоимости. Можно купить видеозвонок в недорогом бюджетном решении, в конструкции которого используется черно-белая видеокамера и монитор соответствующего типа. Сопряжение между этими элементами осуществляется специальным кабелем.

Основные типы видеозвонков:

беспроводной. В таких моделях передача данных происходит благодаря использованию Wi-Fi, GSM связи или радиоканала. Это оборудование отличается комфортностью использования и удобством монтажа;
видеоглазки. Данное оборудование устанавливается на дверное полотно вместо стандартного глазка. При этом оно может фотографировать посетителя и передавать сообщения. При необходимости, к нему можно подключить дополнительные устройства;

Более современные видеоглазки используют Wi-Fi и GSM для передачи данных

сложные системы. В таком оборудовании производители сочетают функции домофона и видеозвонка. Эти модели оснащены датчиками движения, специальной ИК подсветкой для темного времени суток, автоматическим режимом включения видео. Они могут отправлять сообщения владельцу, устанавливать с ним телефонную связь и т.д. Довольно часто такие системы используют на больших складских помещения и на промышленных объектах.

Основные ограничения установки беспроводных звонков

Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя

Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

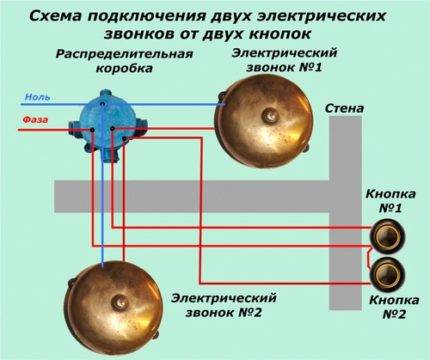

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Ремонт звонка

Ремонт начинается с поиска неисправности. Распространенные причины отказов следующие:

Разрыв цепи или отсутствие напряжения. Для проверки понадобится тестер.
Потеря связи между кнопкой и сигнальным устройством. Обнаружить разрыв можно путем прозвонки цепи.
Нарушение контакта в клеммных соединениях. Проверяется надежность соединений, и зачищаются окисленные участки проводов.
Неисправность трансформатора или питающей батареи, которые обычно заменяются.
Часто выходит из строя кнопка. Когда она находится на открытом воздухе, в нее может попасть вода. Тогда звонок начинает постоянно подавать слабый сигнал, который раздражает как хозяина, так и его гостей. Кнопку следует заменить на водонепроницаемую или защитить от попадания влаги. Контакты обычно зачищают и подгибают. Если ослабла пружина, ее нужно заменить.
При отказе беспроводного звонка проверяются элементы питания. Если причина заключается в электронике, следует обратиться за помощью к специалисту.

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

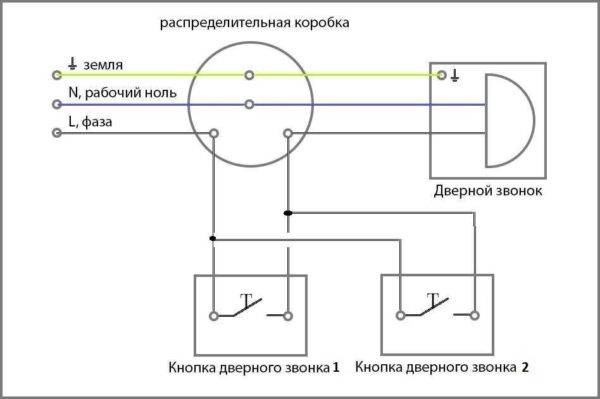

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку

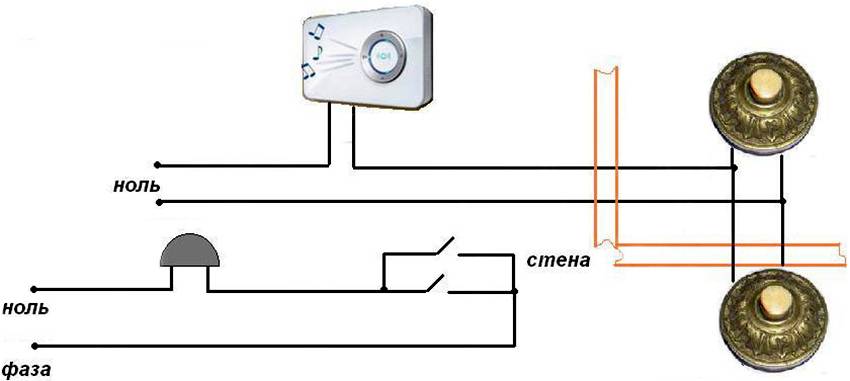

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

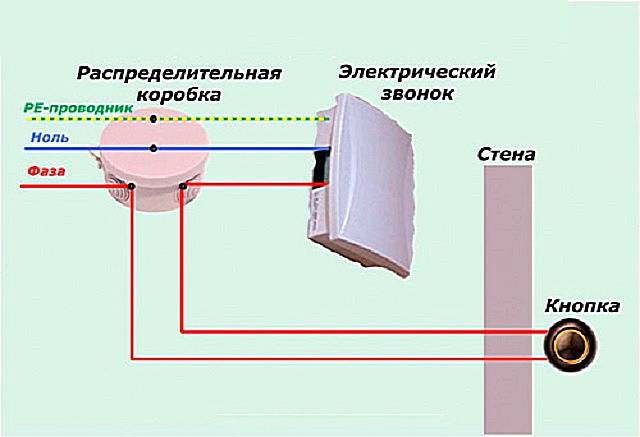

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Назначение и особенности работы

Электрический звонок предназначен для активизации сигнала, свидетельствующего о приходе гостя или посетителя, от двери в помещение квартиры или частного дома. Основным составным компонентом устройства является электромагнит. Его роль – подача сигнала.

Принцип работы электрозвонка определяется соседствующим расположением магнита и якоря. Последний элемент состоит из жесткой пластины электрического типа и молоточка. Также вместе якорем установлен подвижный латунный контакт.

Если подача электричества не производится на плоскость магнита, то контакт находится в прижатом положении к винтовой зоне, присоединенной к первой клемме. Вторая подключена к катушке магнита, а вторая зона – с якорем.

Изменение состояния цепи возможно, благодаря функции самовыключения, обеспечиваемой магнитом. Когда кнопка нажимается, то происходит замыкание цепи, якорь движется по направлению к полюсу магнита. Молоточек начинает бить и звоночную чашку.

Латунный контакт отодвигается от участка по типу «винт», что приводит к размыканию сети. Ток перестает течь по катушке, и контакт магнита с якорем не имеет места. Пружиной производится сдвиг якоря от магнита с прижатием контакта к винту. Удары молоточка происходят при замыкающем цепь положении кнопки.

Варианты звонков

Самые простые варианты, какие устанавливаются на входную калитку – проводные устройства. Данная конструкция представлена разомкнутой электрической цепью. В момент ее замыкания и происходит звучание.

Полный комплект для проводной установки

Проводные звонки

Такие звонки можно поделить на два основных вида:

Электромеханический вариант. В процессе работы при нажатии на кнопку звук переходит на катушку, в которой находится электрический магнит. Основная часть этой катушки имеет связь с механизмом, который приступает к движению. Таким образом, молоток ударяется о пластину, вследствие чего создается сигнал. Звучание его будет зависеть от размера самого резонатора.
Устройство проводного электронного вида. Такая разновидность схожа с предыдущей, но при этом существуют и свои отличия внутреннего состава. Таким образом, после первоначального сигнала звук происходит не за счет удара молотка о пластину, а за счет работы электроники. В данном варианте есть несколько мелодий вызова, а также присутствует регулировка громкости.

Пример размещения с питающим напряжением в 12V

Основные преимущества в использовании проводных звонков:

долговечность;
надежность;
невысокая стоимость.

Схема сборки конструкции с питающими проводами

Недостатки устройства:

для работы необходимо подключение к электрической сети;
установка звонка данного типа не простая, поэтому нужно привлечь к работе электрика;
в процессе монтажа нужно будет нарушать целостность стен (сверлить их).

Крепление микрофона и динамика

Беспроводные звонки

Беспроводной звонок на калитку зачастую монтируют в частных домах. Крепление кнопки производится к воротам или калитке, а оповещение поступает в само жилое помещение. Если ссылаться на принцип действия, то он схож с функционированием проводного устройства, но в этом варианте после нажатия на кнопку оповещение на основное устройство передается при помощи радиосигнала.

Порядок монтажа беспроводного сигнала

Обращая внимание на питание, стоит отметить, что беспроводной звонок заряжается от аккумулятора или же батареек. Положительные качества данного типа устройства:

Положительные качества данного типа устройства:

работает без подачи электрической энергии;
наличие герметичного корпуса, за счет чего происходит ограничение поступления влаги;
в процессе монтажа не нужно использовать провода;
есть возможность выбора модели с различным радиусом восприятия сигнала.

Схема подключения автономного приспособления

Недостатки беспроводных звонков:

у недорогих вариантов зазор между кнопкой и основным устройством слишком большой;
при воздействии низких температур очень быстро садится аккумулятор.

Видеозвонок

В нынешнее время огромным спросом стали пользоваться видеозвонки. Дело в том, что они могут быть самостоятельным элементом или же частью домофонов. У них есть ряд преимуществ:

Можно не просто смотреть по видео на своего гостя, но общаться с ним без открытия входной двери.
Есть вариант не просто наблюдать, но при необходимости производить видеозапись.
Устройство имеет возможность функционировать как от электрической энергии, так и от встроенного аккумулятора.
Есть множество вспомогательных дополнений (удаленное открытие замка, фиксация видео, подсветка за счет работы диодов, система автоматического ответа).

Накладная панель видеодомофона

Комплектация современного вида звонка с видеонаблюдением:

кабель или же устройство беспроводного соединения;
элементы для бесперебойного питания;
панель с кнопкой вызова и встроенным динамиком (устанавливается в специальном корпусе);
монитор для отображения происходящего.

Набор основных элементов для видеофиксации гостей

Если купить недорогую модель такого устройства для калитки, то в комплектации будут получены исключительно базовые функции (наличие звукового сигнала, выведение изображения на экран).

Выбор электрического звонка

Инструкция по выбору устройства предлагает:

Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
Определить мелодию звонка.

Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Как подключить звонок в квартире или частном доме: используем схему для подключения дверного звонка
