Какое устройство имеет трубка для переговоров
Абонентское оборудование, устанавливаемое в квартире, состоит из следующих компонентов – панели управления и переговорной трубки. Панель крепится на стену возле входной двери, хотя может располагаться в любом месте. Но лучше разместить её поближе, чтобы не пришлось далеко прокладывать провод.
Панель оснащена рычагом снятия внутриквартирной трубки. С оборотной стороны блока есть винты с отметками «+» и «–», к которым присоединяются провода с учётом полярности. Внутри трубки вмонтированы микрофон, динамик, шина с элементами нумерации, снаружи – кнопка отпирания двери. Конструкция домофонов может отличаться от описанной традиционной – с расположением кнопки на настенном переговорном устройстве, с герконом вместо рычага (и магнитной трубкой) или внешним переключателем работы.
Установка видеодомофона в квартире с подключением к подъездному домофону
Несмотря на сложность системы видеонаблюдения, монтаж можно выполнить собственными силами. Еще до покупки видеодомофона следует убедиться, что выбранная модель совместима с подъездным домофоном. Если имеются несоответствия, стоит сразу приобрести специальный адаптер.
Предлагаем ознакомиться с основными этапами установки видеодомофона в квартире, а также с особенностями его подключения к подъездным домофонам различного типа.
Подключить систему можно собственными силами
Подключение к цифровому подъездному домофону
Приступая к выполнению монтажных работ, следует внимательно изучить схему подключения видеодомофона к подъездной системе. От этого напрямую зависит, насколько качественно будет выполнена установка в целом.
Со схемой подключения стоит ознакомить до начала работ, а не после
Сами монтажные работы можно выполнять в следующей последовательности:
| Фото | Описание работ |
 | Определяемся с месторасположением видеодомофона в квартире и производим его установку. |
 | В распределительную коробку заводятся провода, обеспечивающие подачу аудио и видеосигнала в квартиру. |
 | В распределительной коробке производится подключение соответствующих проводов к коммутаторам видео и аудиосигнала, идущих от подъездного домофона. |
 | Производится проверка работоспособности системы наблюдения. Устройство должно обеспечивать передачу изображения с лестничной площадки и от входа в подъезд после нажатия кнопки на панели подъездного домофона. |
Подключение к координатному подъездному домофону
Последовательность подключения видеодомофона к координатному устройству может несколько отличаться. Если интересует, как подключить видеодомофон к подъездному домофону координатного типа, предлагаем ознакомиться со следующим алгоритмом действий:
| Фото | Описание работ |
 | Готовим необходимое оборудование и инструменты, которые могут потребоваться при подключении к подъездному домофону. |
 | К «Line-» и «Line+» модуля сопряжения подключаем провода, которые идут от подъездного домофона внутрь квартиры. |
 | К разъему дополнительной камеры подключаем видеоканал. |
 | Параллельно соединяем видео дополнительной камеры и вызывной панели. Это позволит видеть изображение не только в момент вызова, но в любое другое время. |
 | Подключаем остальные провода в соответствии со схемой и проверяем работоспособность видеодомофона и подъездного домофона. При правильно выполненном монтаже на экране появится изображение. |
Выбор модуля сопряжения
Чтобы обеспечить работоспособность видеодомофона, необязательно приобретать дорогостоящие устройства. Самый дешевый модуль сопряжения способен справиться с поставленной перед ним задачей.
С первым каналом монитора соединяется панель для вызова, со вторым – модуль сопряжения, который монтируется за видеопанелью. В некоторых случая в качестве места установки выбирается щиток распределения, через который проходит линия подъездного домофона.
Установка адаптера
Месторасположение адаптера выбирается в индивидуальном порядке. Нередко один и тот же монитор используется для отображения нескольких систем видеонаблюдения. В этом случае место установки адаптера выбирается с особой тщательностью. Чаще всего монтаж осуществляется в зоне на стене непосредственно за видеодомофоном, однако данное требование не является обязательным.
Адаптер подсоединяется к абонентской линии аудиодомофона. При этом обязательно соблюдается полярность трубки. В процессе работы следует обязательно руководствоваться схемой и инструкцией, прикладываемой к устройству.
Адаптер выбирается с учетом технических характеристик системы
Настройка
Порядок настройки системы зависит от ее функциональных возможностей. Рассмотрим последовательность действий для DOM DS-4S:
| Фото | Описание работ |
 | Основное меню включает: система, звонок, режим, тревога, цвет, файлы. |
 | В подменю «Система» можно выбрать язык, установить время и выбрать другую системную информацию. |
 | В подменю «Звонок» можно установить громкость вызова, а также выбрать одну из двенадцати доступных мелодий. |
 | В подменю «Режим» настраивается режим работы оборудования. Если камера одна, режим будет основным. При наличии нескольких камер, можно выбрать дополнительный. Можно настроить время открытия/закрытия двери (2÷10 секунды), а также режим записи. |
 | Подменю «Тревога» актуально при подключении датчика движения и внешней камеры. |
 | В подменю «Цвет» производится настройка яркости и контрастности получаемых изображений. |
 | Подменю «Файлы» позволяет просматривать и удалять записанные фото и видео. |
Секреты ремонта трубки своими руками
Неисправности могут возникнуть при механическом повреждении пластмассового корпуса или в результате отказа электронной схемы.
Как устранять механические поломки
Сколы корпуса возникают редко. Их причиной могут быть резкие удары или падения с высоты на твердую поверхность. Чаще всего при эксплуатации обламывается язычок, на который навешивается трубка.
В этих случаях можно попытаться трещины запаять паяльником.
Однако его жало имеет повышенную температуру: она легко прожигает пластмассу. Работать надо через фольгу, лезвие ножа или любой плоский металл.
Пайка пластмассы требует определенных навыков. Чтобы сразу не испортить корпус и выполнить работу аккуратно потренируйтесь делать подобные операции на ненужных деталях.
Типовые электрические дефекты
К ним относятся:
- Отказ кнопки открытия двери.
- Сброс информации при попытке открыть дверь дистанционно.
- Сброс вызова при поднятии трубки.
- Ухудшенная слышимость.
Эти неисправности довольно подробно раскрыты в статье о ремонте трубки домофона своими руками. Читайте
Дополнительно обратите внимание на комментарии от посетителей сайта. В них уже заданы вопросы, которые возникли у людей в процессе эксплуатации трубок домофона разных производителей
Мы постарались на них подробно ответить. Не упустите свой шанс ознакомиться с этой информацией.
По вопросам устранения возникших дефектов рекомендую посмотреть видеоролик владельца All about everything «Ремонт трубки домофона».
Здесь грамотно и подробно излагаются все технические моменты работы электрической схемы.
Как подключить видеодомофон?
Если требуется собрать домофонную систему своими силами, то следует соблюдать схему подключения, прилагающуюся к каждому изделию, иначе изображение и звук будут сильно искажены либо и вовсе отсутствовать. В худшем случае камера вызывной панели и монитор выйдут из строя: внезапная подача +12 В на провод видеосигнала оборачивается порчей видеоплат. Цифровые же видеодомофоны защищены от таких ошибок: интерфейсные и питающие коннекторы сделаны по-другому.
Камера видеоглазка вызывной панели по своим параметрам должна соответствовать монитору абонентского блока. Панорамный видеоглазок высокого разрешения и терминал с уменьшенным дисплеем несовместимы: рассмотреть разборчиво гостей не удастся. Видеоглазок же низкого разрешения растянет изображение на слишком большом экране.
Подъездный домофон предполагает врезку и фиксацию общедомовой вызывной панели в конструкцию входной двери. Частная домовая система предусматривает врезку простейшей вызывной панели в ворота или во входную дверь.
При модернизации уже существующей домофонной системы (добавление дополнительной вызывной панели на другой двери, если входов несколько) может потребоваться вскрытие мониторного блока.
Длина кабеля для частных систем не должна превышать 20 м, для многоквартирных домов кабель может достигать длины 70 метров.
Для установки видеодомофона в подъезде своими руками необходимо следовать предложенной ниже инструкции.
В случае добавления нового абонентского домофонного терминала к подъездному домофону, запущенному ранее, необходимо сделать так, как описано ниже.
Возможные неисправности
В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:
- повреждения трубки механического характера;
- при поднятии трубки сигнал продолжает звучать;
- выход из строя кнопки разблокирования замка;
- плохо слышно голос звонящего;
- если вы нажимаете кнопку открытия двери, происходит сброс вызова.
В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.
Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона
Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне
В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.
В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.
Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.
О том, как подключить разные домофонные трубки, смотрите в следующем видео.
Схема подключения аудиодомофона
Основное отличие при подключении аудиодомофона по сравнению с видео – расположение реле управления замком. В данном варианте оно располагается в аудиотрубке, а не в вызывной панели. Применяемый кабель для соединения трубки с панелькой – КСПВ или ШВВП. Максимальное расстояние, заявляемое производителями – до 150 метров. А вот сечение каждый производитель указывает разное: в инструкции к DP-2S указано сечение в один квадрат для 150 метров, а в инструкции к TS-203Kit – 0,33 кв.мм для аналогичного расстояния.

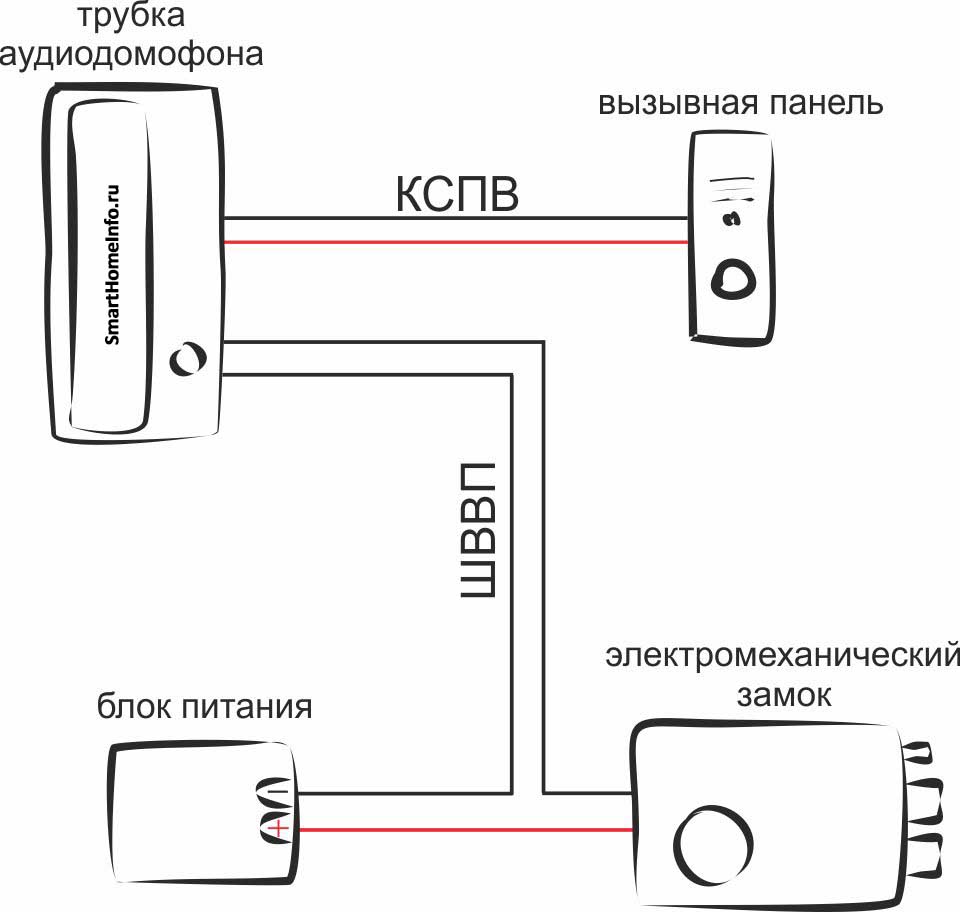

Схема подключения с электромеханическим замком:
Схема подключения аудиодомофона с электромагнитным замком выглядит следующим образом:
Возможные проблемы при подключении
Для технически грамотного человека подключение видеодомофона к подъездному блоку не составит сложностей. Вы решили самостоятельно подключить видеодомофон к подъездному домофону, провели установку в соответствии с инструкцией, но система не работает?
Причин может быть несколько:
Неисправность или отсутствие подключения подъездной линии. В этом случае:
Проверьте исправность линии при помощи трубки. Ваша квартира может иметь блокировку в настройках центрального блока – обратитесь в организацию, обслуживающую ваш домофон.
Убедитесь в правильности выбора блока сопряжения (коммутации) и монитора, случается, что внешний вид домофона не соответствует реальному типу системы.
При использовании цифрового домофона убедитесь в правильной настройке номера абонентского устройства – воспользуйтесь инструкцией к вашему домофону.
Если же подключение произведено успешно, система работает, но имеет определенные недостатки – плохая слышимость, отсутствие сигнала вызова или сбои в открывании двери подъезда – возможны следующие варианты решения проблемы:
- Уровень звука можно отрегулировать на мониторе или внешнем блоке модуля сопряжения.
Если для подключения применен внешний блок сопряжения, возможно, проблему решит замена его на аналогичный другого производителя.
Если самостоятельно решить проблему не удается, необходимо воспользоваться услугами специалистов.
В заключении посмотрите видеоролик об установке домофона своими руками.
Сегодняшняя криминогенная обстановка в Москве, равно как и других городах страны — зачастую требует принятия дополнительных мер безопасности для квартиры и частного дома, а также расширенного набора методов идентификации посетителей в учреждениях самого разного класса. Подключение видеодомофона к подъездному домофону, равно как и устройствам, предназначенным для обслуживания только одного абонента — выступает самым простым способом повышения уровня контроля доступа. Благодаря современным устройствам сопряжения, множество существующих систем может быть улучшено малыми вложениями денег и времени.
Классификация домофонов
Современные домофоны можно классифицировать по различным признакам. Так, в зависимости от количества обслуживаемых абонентов домофоны бывают:
- индивидуальные. Устанавливаются чаще всего в частных домах, располагая принимающие (абонентские) устройства в любых, удобных с точки зрения пользования, местах. Вызывная панель располагается у входной калитки;
- многоабонентские. Как правило, их устанавливают в подъездах многоквартирных домов, обеспечивая связь между посетителями и владельцами квартир.
Домофоны также отличаются способом обработки сигнала и бывают:
- аналоговые (координатно-матричные). Работают по принципу обычной телефонной связи с помощью аналогового коммутатора (мини АТС) и специального многожильного шлейфа, соединяющего коммутатор с квартирами;
- цифровые, отличие которых состоит в разводке по подъезду всего двух проводов.
Конструктивное исполнение и комплектация домофонов
В общем случае устройство домофона предусматривает наличие двух частей; вызывной панели и абонентского устройства. В отдельных случаях домофон может комплектоваться электромагнитным или электромеханическим замком.
- Вызывная панель — представляет собой устройство, заключенное в пылевлагозащищенный корпус, на передней панели которого размещены кнопки вызова, громкоговоритель и микрофон. Конструктивно корпус может устанавливаться непосредственно на стену у входной двери или предусматривать установку в специальную нишу, вырезанную в ней. Корпус изготавливается как из пластмассы, так и из металла. Возможно и его антивандальное исполнение.
- Абонентское устройство — чаще всего выполнено в виде телефонной трубки. В трубке кроме традиционных динамика и микрофона, размещают кнопку управления электромагнитным или электромеханическим замком. Возможна также связь между несколькими трубками одного домофона, однако в этом случае каждая трубка должна поддерживать функцию интеркома.
Аналоговый домофон
Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.
Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:
- подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
- проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.
В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.
Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.
Установка внутреннего устройства
Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:
- Примерное рекомендуемое расположение трубки — 1,5 м от пола.
- Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
- Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
- Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
- Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
- Закрепите подставку для трубки.
- Из гофрированной трубы подсоедините необходимые провода к трубке.
- Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
- Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!
Подробности
Подключение к домофонам цифрового типа
Как же правильно подключать в квартире трубку от домофона цифрового типа? Это вовсе несложно при условии, что будут соблюдены несколько правил. Абонентский узел системы домофонов сделан из трубки и панели. Последняя, как правило, установлена сбоку от парадной двери, а место монтажа трубки (если есть желание) может быть где угодно, и только одно – туда требуется проводить кабель от панели.
Внутренний тип строения домофонной трубки практически ничем не отличается от телефонной – в ней тоже есть микрофон с микросхемой и динамиком. Кнопка для того, чтобы разблокировать подъездную дверь, может быть размещены и на трубке, и на панели настенного типа. На тыльной стороне панельной части прибора есть две особенные клеммы, которые имеют обозначения полярности (это «+» и «-«). К ним следует присоединить еще и двухпроводную линию. Крайне важным является не перепутать полярность проводов при установке – в обратном случае, система попросту не будет работать.
Обратите внимание, что для упрощения такого процесса провода с одинаковой полярностью, как правило, делают в одинаковом цвете. Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов
До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности
Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности.
Следует учесть, что неполадки с одном устройством переговоров в квартире могут отразиться на функционировании всей системы в целом, и в этом заключается основной минус таких систем. Чтобы локализовать неисправность в пределах определенного этажа, в систему можно дополнительно встраивать контроллеры этажного типа.
Монтаж на прибор координатно-матричного вида
Как подключить трубку домофона в квартире? Подключение трубки до аналогового (то есть координатно-матричного) прибора будет отличаться от аналогичного воздействия с цифровыми устройствами. Аналоговая система домофона будет работать по принципу станции телефонного типа – прием, анализирование и соединение с требуемым абонентом в ней будет осуществлять именно коммутатор. Подключение абонентов с систему чаще всего осуществляется параллельно. Для того, чтобы соединять переговорные устройства с коммутатором предназначены две особенные шины. На первой шине контакты (DO-D9) будут отвечать за десятки в квартирных номерах, а на второй (ЕО-Е9) за единицы. Провод от клеммы, имеющий знак «+» требуется соединить с контактом, который отвечает за десяток в вашем номере (для квартиры №98 – 9), а провод от отрицательной клеммы нужно подключить до единичного контакта (в нашем примере это 8).
Интересно, что, если в вашем подъезде больше, чем 100 квартир, модель домофона обязательно должна соответствовать такому количеству (должна быть даже третья шина, которая отвечает за сотни в квартирных номерах). Принцип действия аналогичный.
В определенных случаях при монтаже домофонной системы настройщики могут перепрограммировать панель, смещая номера на определенную величину. Это действий проводят, например, если нет возможности подключать сотые номера.
Также возможна установка и одного коммутаторного устройства на подъезд в целом, но в этой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключать квартиры на верхних этажах. Если во время подключения хотя бы одного переговорного абонентского устройства к аналоговой подъездной системе нарушить полярность подключения проводов, это способно отразиться на функционировании всех системных устройств, как и в случае с домофонной цифровой сетью.
Установка на прибор координатно-матричного типа
Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.
Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).
В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.
Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.
Подключение
Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:
- К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
- Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
- Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
- После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.
Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.
Что делать, если отключили домофон Факториал, Eltis от сети питания:
- Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку; Фото — маркировка проводов при подключении
- После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
- Обязательно следите за полярностью;
- При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.
Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.
Чем отличаются модели Цифрал
Благодаря расширенному производству и постоянному вниманию производителя к запросам потребителей линейный ряд трубок Цифрал имеет большой ассортимент. В продаже можно выбрать оборудование различное по габаритам, форме, дизайну и функциональным возможностям.
Существуют устройства, позволяющие устанавливать в квартиру не одну, а две трубки, разнесенные по разным помещениям.
Эксклюзивные модели, которые ценят неординарные люди, могут быть изготовлены под индивидуальный заказ.
Оборудование выпускается для работы в режиме аудио или видео общения.
Производство трубок Цифрал представлено в видеоролике владельца ООО НТП Cifral.
Как и любая техника, трубка может поломаться. Это типичный недостаток оборудования у домофонов любой системы.
Однако, трубку Cifral не так уж сложно восстановить без привлечения посторонних специалистов.
