Как подключить теплый пол к терморегулятору: используем схему для правильного подключения

Последовательный и параллельный тип смешивания

Последовательный тип смешивания считается более правильным в плане теплотехники.

Циркуляционный насос работает на подачу воды к полу. Температура выходного потока в сторону котла здесь такая же, как у пола.

Результат – высокая производительность. Хотя последовательная схема подключения более эффективна, она требует тщательного расчёта.

Если допустить ошибки в расчётах, то может так случиться, что до последней комнаты вода дойдёт уже остывшая.

В параллельном подключении из-за разделения линий потока, частично теряется энергия. Но плюс в том, что все ветки системы работают параллельно, и каждая из них может быть отключена без ущерба для отопления в целом. Для этого на все отводы ставится запорная арматура. Параллельная схема проще и больше подходит для непрофессионалов.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

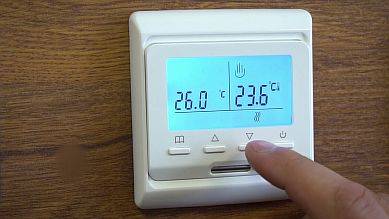

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Принцип работы теплого пола

Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.

Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы. Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.

Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.

В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.

При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.

В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева. Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.

В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.

Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

• программируемые, работающие по заранее установленной, в том числе сложной программе;
• без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые и непрограммируемые терморегуляторы

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

• встраиваемые – их устанавливают в специальное углубление в стене;
• накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Процесс монтажа трубопровода на бетонном основании

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

• Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
• Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
• Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
• Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

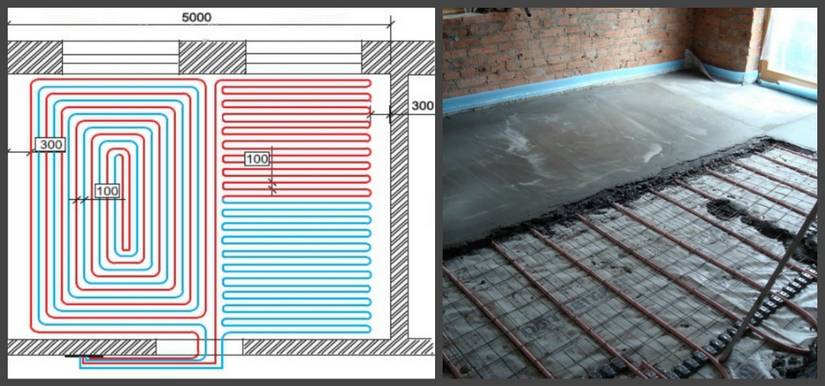

Укладка армирующей сетки и крепление труб. Здесь понадобится нарисованная ранее схема размещения контуров. Учтите, что размер ячеек сетки не должен превышать 15*15 см. Теперь можно монтировать сам теплый пол. Шаг между трубами может колебаться от 7 до 30 см. Крепить их к сетке следует пластиковыми хомутами. Учтите, что крепление не следует затягивать слишком туго, ведь трубам свойственно расширяться при нагревании. В местах наличия компенсационных швов на конструкцию следует надеть гофрированные элементы

Во время монтажа обратите внимание на шаг между трубами у наружных стен: он должен быть уменьшен, ведь в этой области теплопотери больше.
Подсоединение системы к коллектору. Для того чтобы теплый пол работал максимально эффективно, его нужно правильно подключить к подающему и возвратному коллектору.
Опрессовка конструкции. На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить

Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить. Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

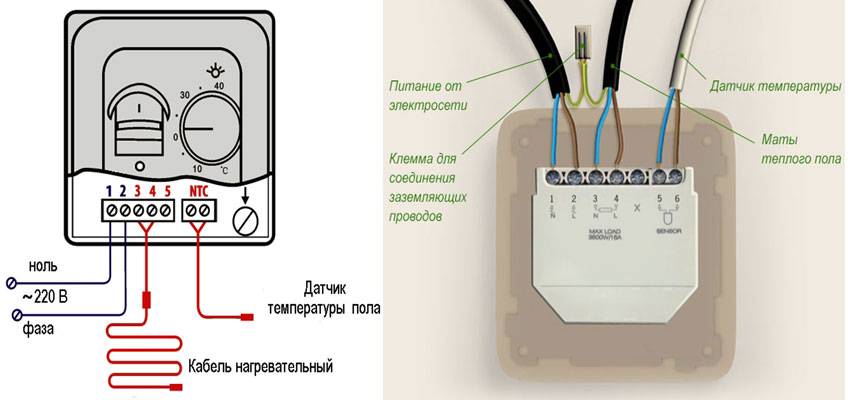

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Технология подключения терморегулятора к тёплому полу

В зависимости от типа тёплого пола и способа укладки нагревателей, схемы его подключения могут отличаться.

Одножильный греющий кабель

Укладка одножильного кабеля тёплого пола выполняется таким образом, чтобы оба его конца находились как можно ближе к месту установки терморегулятора. При этом подключение выполняют в следующем порядке:

• к соответствующим выводам присоединяют провода термодатчика (без соблюдения полярности);
• на контакты L и N заводят питающий кабель от розетки или щитка, при этом L отвечает фазовому проводу, обнаружить который можно при помощи индикаторной отвёртки;
• клеммы выхода силового реле присоединяют к нагревательному элементу тёплого пола.

После монтажа проверяют правильность подсоединений при помощи мультиметра, подают напряжение и тестируют систему на всех режимах.

Как подключить одножильный кабельный пол (видео)

Двухжильный кабель

Благодаря двум токоведущим жилам кабель этого типа подключается только с одной стороны. Типичная схема его подсоединения ничем не отличается от одножильной конструкции, разве что вывод такого кабеля имеет три провода.

При отсутствии заземляющей клеммы терморегулятора жёлто-зелёный вывод греющего кабеля соединяют с нулевым проводом питания.

Монтаж и подключение тёплого пола, состоящего из двухжильных матов (видео)

Стержневая и плёночная системы обогрева

При обустройстве тёплых полов, оборудованных инфракрасными или стержневыми нагревателями, применяется схема, по которой несколько полотнищ подключаются к терморегулятору параллельным соединением.

При этом подключение нагревателей к регулятору температуры возможно двумя способами.

1. Первый заключается в формировании соответствующих выводов нагревателей в два вывода, к которым ведут проводку от соответствующих клемм прибора. Преимущество заключается в экономии расходных материалов.

2. Второй метод подразумевает прокладку отдельной пары проводников от каждого полотнища нагревателей. Достоинством этой схемы является доступность всех проводников для прозвонки в случае неисправности одной или нескольких секций.

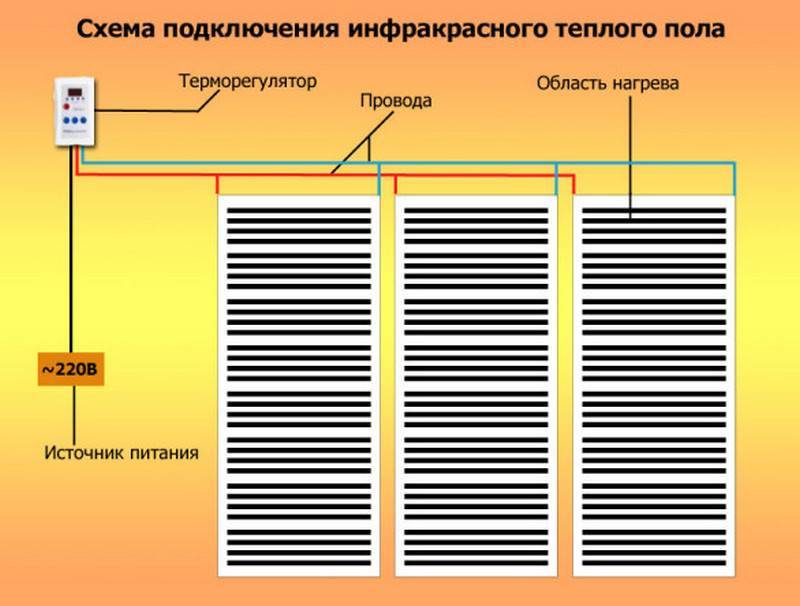

   Подключение плёночного тёплого пола к терморегулятору с использованием клеммных колодок позволяет уменьшить число проводов

Монтаж и подключение плёночных нагревателей (видео)

Управление температурой водяных тёплых полов

Нагрев водяных напольных систем осуществляется за счёт транспортировки горячего теплоносителя по контуру, проложенному в стяжке пола, поэтому регулировку температуры можно осуществлять двумя способами:

• изменением расхода теплоносителя;
• изменением его температуры. Этот метод используется чаще всего. Он подразумевает установку трёхходового клапана, управляющего узлом подмеса. При этом релейный выход термостата подключают к соленоиду электрического запирающего устройства. Как только температура превышает заданное значение, клапан открывается. После этого охлаждённая вода из обратной магистрали начинает смешиваться с поступающей жидкостью, уменьшая её теплоёмкость.

Подсоединение водяного пола

Подсоединение водяного пола

Водяной пол можно присоединить к стационарной обогревающей системе, когда помещение размещено на 1ом этаже (верхняя разводка горячей воды) либо на последнем (нижняя разводка). Так как в данной зоне жидкость начинает переткать обратно, можно ей нагревать напольную поверхность, причем убывать тепло из соседних помещений не будет. Более того температура в подобном случае максимально подходящая и варьируется от 50С до 55С.

Есть еще вариант, как соединить теплый пол водяного типа. Это делается на основании стационарной системы горячего водоснабжения. Однако, осуществить это можно лишь в соединенном санузле или ванной комнате. В этом случае температура напольной поверхности зависит от температуры жидкости в сети

Когда они чересчур горячая, то естественно пол будет прогрет, неважно какая температура и условия за окном и в помещении

Если теплый пол подключать к индивидуальной отопительной системе, то используется котел. Либо выполняется одновременное подсоединение к нескольким котлам. Здесь должно быть предусмотрено переключение подачи тепла между котлами.
