Как сделать ливневую канализацию на даче

Ливневая канализация в частном доме

Ливневая канализация

Ливневая канализация помогает избежать затопления участка и строений на нем в случае осадков. Система отведения дождевой воды состоит из:

1. Водостоки с кровли. Это желоба, которые собирают влагу от осадков и через воронки на своих концах сливают ее в сточные трубы
2. Водные дорожки на грунте или в бетоне. С водосточных труб вода попадает в эти воронки и по ним течет до места сбора. Подобные дорожки нужно делать под небольшим уклоном, чтобы воде было легко стекать
3. Места для сбора и вывода осадочных вод

Есть три вида ливневой канализации:

1. Наземная. Рвы, канавы и места водоотведения располагаются над поверхности. Применяется в основном в случае, если объем осадков небольшой и есть архитектурная возможность расположить канализацию
2. Подземная. При подземной системе, все дренажные элементы, кроме надомных, скрыты под слоем грунта
3. Комбинированная. При комбинировании систем часть сооружений оставляют над землей, а часть прячут под грунт

Когда вы подобрали вид ливневой канализации, можно приступать к ее строительству.

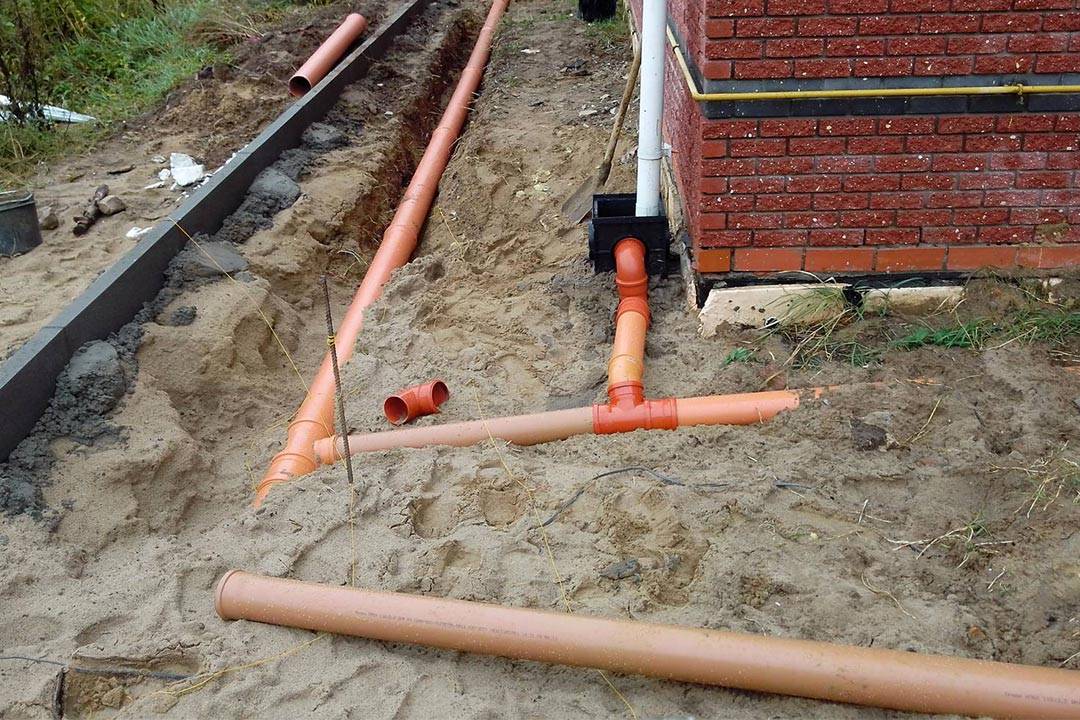

Монтаж системы отведения дождевых вод

Ливневая канализация

1

Проектный этап. Проектировать ливневую канализацию можно отдельно от основной и совместно. Необходимо примерно понять какой объем вод нужно будет отводить от участка. Можно обратиться на сайты метеорологических служб и посмотреть статистику за прошлые года.

2

Далее покупайте необходимые материалы и можно приступать к монтажу. Первой устанавливаете водостоки с кровли. Далее монтируйте водные дорожки и канавки. Лучше делать это одновременно с укладкой, мощением дорожек на участке.

Водные дорожки можно уложить в траншеи. Выкапываете траншею длиной 10-15 сантиметров. На дно засыпаете мелкий щебень или декоративный камень. Поверх укладывать трубы и каналы. Далее система тестируется.

Канализация требует также осмотра, ухода. Ниже рассмотрим обслуживание систем отведения я воды, стоков.

Как быстро почистить засор в раковине в домашних условиях: пошаговая инструкция

Расчет ливневой канализации

Укладка ливневой канализации требует предварительное проведения расчетов для того, чтобы обеспечить эффективную работу устройства и выполнение всех задач.

• Для того чтобы провести расчет ливневки, вам потребуются данные о среднем количестве осадков, которые фиксируются метеорологами на вашей местности. Обнаружить данную информацию, которая включает в себя данные о периодичности дождей и снегопадов, их мощности, можно в СНиП 2.04.03-85.
• Также вам нужно знать о площади стоков. В случае с точечной ливневкой – это неполная площадь кровли (проекция в плоскости). В случае с линейной – сума площади всех объектов, которые присутствуют на вашем участке.
• Необходимо владеть информацией о физико-механических характеристиках почвы и наличии ранее проложенной подземной канализационной конструкции.

После того как вы узнаете все эти данные, вам необходимо будет провести расчеты, используя форму для расчета расхода атмосферных осадков.

Формула: Q=q20xFxY, в которой:

Q – объем сточных вод, которые должны пройти через систему;

q – интенсивность осадков;

F – площадь поверхности, с которой будут отводиться ассенизационные стоки;

Y – коэффициент (материал, из которого изготовлено покрытие площадок).

Поправочный коэффициент, если у вас территория покрыта щебнем – 0,4; если бетоном – 0,85; если асфальтом – 0,95. Для крыши он равен 1. Используя эту формулу, вы получите значение объема. Далее посредством СНиП вы сможете определить необходимый диаметр трубопровода и то, на какую глубину закапывать канализационную трубу.

Требования к ливневой канализации предполагают обязательный учет таких параметров, как уклон ливневой канализации и глубина ливневой канализации. Прокладывать дождеприемники и трубопровод следует на такой глубине, на которой они устанавливаются на вашей территории. Узнать вы конкретные данные сможете либо в строительной компании, либо у соседей, у которых уже есть ливневка. Если ваш участок находится в средней полосе, то уклон ливневой канализации на 1 м – 0,3 м в случае, если диаметр системы трубопроводов 50 см. Если у лотков и трубопровода габариты больше, тогда глубина ливневки должна быть около 0,7 м.

Устройство,принцип работы,монтаж септика Чисток можно найти на этой странице

Устройство,принцип работы,монтаж септика Юнилос можно найти на здесь

Устройство,принцип работы,монтаж септика Лидер можно найти на этой странице

Советуем вам утеплять ливневку посредством слоя геотекстиля и щебня, если вы монтируете ее на незначительную глубину, для того чтобы защитить устройство от промерзания.

Также обязательно подводите каналы к элементам сбора и очистки дождевых и талых вод под специальным уклоном. Если ваши трубы имеют диаметр 150 мм, тогда уклон трубы должен быть 0,008 мм. Если 200 мм, то уклон – 0,007. Обязательно меняйте угол в зависимости от монтажа трубопровода. Например, при установке дождеприемников для ливневой канализации и подсоединению к ним каналов, угол должен быть максимальным – 0,02. Это нужно для того, чтобы увеличить скорость самотека ассенизационных сточных вод. А вот перед пескоуловителями сделайте уклон минимальным для того, чтобы замедлить скорость самотека. Это позволит мусору, песку и другим осадкам осесть в конструкции.

Ливневые решетки: виды и назначение

Ливневые решетки неотъемлемая часть дождевой канализации. Их функция – защищать лотки от попадания крупного мусора, засоряющего систему. Также они обеспечивают безопасность людей и автомобилей от попадания в водоотводящие желоба. Эстетичный вид решеток придает системе законченный декоративный облик, их устанавливают на дождеприемники, лотки и пескоулавливатели.

Материалы для решеток

Чугун – устойчив к агрессивной среде и коррозии. Конструкции из чугуна устанавливают на бетонные и металлические лотки. Прочные и долговечные элементы устанавливают на оживленных трассах, промышленных объектах, в аэропортах. Решетки могут отливаться нестандартного размера и иметь индивидуальный рисунок. Для таких конструкций используется серый чугун, их стоимость выше, чем у стандартных изделий.

Пластиковые решетки используются для участков с полимерными лотками. Благодаря ребрам жесткости конструкция обладает прочностью и долговечностью. Она проста в монтаже и имеет доступную стоимость.

Стальная конструкция для ливневки изготавливается из нержавейки. Она отличается привлекательным видом, легко монтируется с помощью защелок, устойчива к коррозии и долговечна. Высокая прочность элемента позволяет установку в пешеходных зонах, на тротуарах, на территории загородных участков.

Чугунная решетка для дождеприемника

Начальные расчеты ливневой канализации

Основной функцией ливневой канализации является отведение воды с участка при частном доме или даче, и для того чтобы система работала без нареканий, необходимо произвести предварительные расчеты.

Для этого понадобятся некоторые данные. Необходимо знать среднее значение выпадающих осадков на конкретной территории.

Эти сведения можно получить у местной метеорологической службы или заглянуть в вышеупомянутый СНиП. Так же нужно выяснить общую стоковую площадь.

Кроме того, нужна информация о грунтах, расположенных на участке, и схема расположения подземных коммуникаций.

Проектирование ливневой канализации начинается с расчета объема отводимых вод.

Поправочный коэффициент для участков, покрытых щебнем – 0.4, бетоном – 0.85, асфальтом – 0.95, для крыш – 1.

Для более точных расчетов необходимо прибегнуть к формулам в вышеупомянутом СНиП.

Значение диаметра труб, необходимых для устройства канализации, выбирается по соответствующим значениям объема отводимой воды. Необходимые таблицы так же расположены в действующем СНиП.

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

1. Следует создавать уклон, он подбирается следующим образом:

• для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
• 110 мм – 1,2-2 см;
• 150 мм – 0,7-1 см.

1. при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.

2. через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.

3. Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Что такое система ливневой канализации частного дома и какой она бывает?

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Устройство ливневой канализации

Состав системы такой:

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

  Где какие части устанавливают

Куда девать воду?

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

  Ливневая канализация в частном доме: скрытый (подземный) тип

• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

  Простейшая ливневка открытого типа

• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Правила и рекомендации по эксплуатации ливневой канализации

Монтаж кабельного обогрева

Безусловно, собранная ливневая канализация будет надежно работать без сбоев и особых проблем, если соблюдать некоторые правила, касающиеся ее эксплуатации.

• Обслуживание и уход.
• Чтобы защитить систему от лишнего попадания в нее мусора, все выпуски труб и колодцы во время штатного использования следует закрывать люками.
• После того как прошли сильные дожди или закончились паводки, рекомендуется осмотреть всю систему. Если есть потребность, то лотки следует прочистить от мусора.
• Выполнять своевременную промывку системы. Для этого можно использовать насос, под давлением прогонять воду по всей системе труб и лотков.
• Следует помнить, что приступать к чистке труб можно только тогда, когда все колодцы уже почищены.

Ремонт ливневки. Спустя время после запуска ливневой канализации, некоторые ее части могли подвергнуться коррозии. Особенно если система выполнена из метала. По этой причине ремонт будет заключаться в замене поврежденных участков системы. Если вы хотите избежать подобного, то лучше сразу при монтаже ливневой канализации использовать полимерные трубы.

Саморегулирующийся кабель

Устройство обогрева. Ливневая канализация должна сразу начинать работать, как только начинает таять снег. Однако из-за перепада дневной и ночной температур в желобе может образовываться лед. Чтобы это предотвратить рекомендуется установить обогрев. Например, можно использовать электрический кабель, который прокладывается вокруг наружного диаметра трубы. Сверху провод накрывается теплоизоляционным материалом. Простым решением в этой ситуации будет использование саморегулирующегося кабеля. Он будет подавать тепло исходя из температуры извне. Как только температура будет понижаться, он сразу должен включаться и работать во всю мощь. И наоборот, как только температура воздуха повышается, он в автоматическом режиме отключается. Такая система позволит сэкономить расход электроэнергии, а также не устанавливать термостат.

Совмещенная или отдельная система

В частном доме ливневая канализация бывает открытой, точечной и смешанной. У любой из них есть свое предназначение, и они отличаются по устройству.

Канализация открытого типа

Эта конструкция эффективна и несложна в изготовлении. Система изготавливается как сеть пластиковых, бетонных или стальных желобов размещенных на поверхности почвы. С их помощью вода из водосточных труб, поступает в специальную емкость или общую канализацию. Желоба должны быть накрыты сверху специальными декоративными решетками, предотвращающими попадание в них мусора. Части желоба соединяются и обрабатываются герметиком. Этот вид ливневки способен собирать влагу с очень большой площади, в нее можно направить воду не только с крыши жилого дома, но и с разных площадок, тротуаров и садовых дорожек.

Точечная канализация

При использовании в частном доме точечной ливневой канализации, все трубопроводы необходимо размещать под поверхностью земли. Вода, поступающая с крыш, стекает в дождеприемники, защищенные декоративными решетками, а из них поступает в подземный трубопровод. По ним она уходит в места сбора, или за границы приусадебной территории.

Смешанная ливневая канализация

Эти системы используются при желании снизить затраты труда и денег. В ней могут использоваться элементы любых систем ливневой канализации.

Нередко разные канализационные системы находятся на участке рядом или расположены параллельно, поэтому появляется желание сберечь деньги и совместить разные системы. Например, подключить все системы в уже существующий колодец. Нужно предупредить, что так поступать не стоит, при сильном дожде в колодец поступает много воды – примерно 10 м2 в час, и он наполнится очень быстро, иногда вода даже начинает переливаться. Если к нему подключена канализация из дома, то вода будет затекать в канализационные трубы, в результате у вас стоки не будут уходить из сантехнических приборов. Когда уровень воды в колодце спадет – внутри останется много мусора, его придется чистить, иначе канализация из дома не сможет нормально работать.

При поступлении дождевой воды в дренажный колодец, все будет еще хуже. Дождевая вода во время ливня поступает в систему, все трубы наполнятся, и она начнет поступать под фундамент. Последствия вас не обрадуют, дополнительно произойдет заиливание дренажа. Чистить эту систему нереально, а чтобы заменить трубы придется потратить много денег.

Вывод один – для ливневой канализации обязательно нужно делать собственный вместительный колодец.

Уклон ливневой канализации

В процессе строительства частного дома одним из главных моментов является устройство канализации для отвода талой либо дождевой воды в общую канализационную систему или коллекторные колодцы

Составляя проект ливневой внутренней канализации, либо внешней системы канализации следует брать во внимание параметр минимального уклона ливневой канализации. Он особенно важен при выполнении работ по проектированию и прокладке канализационных труб и коммуникаций

Для того, чтобы понять всю необходимость уклона канализации, следует знать, что сточные воды с участка около дома может осуществляться двумя методами:

1. Посредством напорного трубопровода;
2. При помощи самоточного трубопровода.

Естественно, степень уклона труб в напорной ливневой канализации особого значения не имеет. Ведь отвод сточных вод осуществляется посредством их прокачки специальным фекальным насосом.

Для систем самоточного типа уклон труб играет очень важную роль, являясь обязательным элементом проектирования. Главной причиной данного требования являются законы физики. Как бы там ни было, но жидкость всегда будет перемещаться по трубам под действием собственной силы тяжести. При этом сила трения о трубные поверхности замедляет продвижение водного потока.

Многие строительные специалисты намеренно отдают предпочтение способу, при котором прокладка канализационных труб осуществляется под уклоном, равным нулевому значению.  У него есть несколько преимуществ:

• Прокладка выполняется значительно быстрее, да и с точки зрения технического плана отличается простотой.
• При монтаже канализационных труб под нулевым уклоном не возникает необходимости в постоянном определении необходимого превышения точек отвода воды.
• Сантехнические приборы разрешено устанавливать даже на большом расстоянии от стояка, что позволяет более свободно действовать планировщику внутренних помещений.

Расчёт уклона канализационных труб осуществляется по одной из многочисленных методик. К одной из них принадлежит расчёт по специальным формулам, рекомендованным СНиП. Также можно воспользоваться для расчётов по таблицам определения уклона, предназначенным для безнапорного трубопровода.

Проводя такие расчёты, следует учитывать такие параметры:

• Минимальная скорость потока нечистот. В СНиП этот параметр равен 70 см в секунду. Именно такие показатели скорости водного потока не создают возможностей для заиливания канализационных труб.
• Диаметр трубных конструкций. От данного показателя будет зависеть степень уклона конструкции, ведь, чем большим будет диаметр трубы, тем меньше будет скорость водного потока и сам уклон.
• Материал, из которого изготавливаются трубы канализационной системы. От него будет зависеть сила трения жидкости о трубу. Чем более шероховатой будет труба, тем больший её уклон следует заложить в проект канализационной системы.
• Степень наполнения трубы, рассчитываемая посредством соотношения высоты водного потока к диаметру труб. Эффективное отведение от частного дома нечистот осуществляется при показателях наполнения трубы от 0.3 до 0.6. если показатель будет меньше этих значений, то поток воды будет настолько слабым, что не сможет переносить твёрдые фракции, а при более высоких значениях происходит нарушение канализационной вентиляции, в результате чего появляются неприятные запахи из-за выделения большого количества газов.

Но зачастую проектировщики канализационных систем в небольших производственных компаниях редко прибегают к выполнению расчётов. В основном при выполнении строительства канализационной системы самостоятельно застройщики пользуются нормами, описанными в СНиП. Отметим, что согласно этим нормам размер минимального уклона системы канализации составляет:

• Для труб с внутренним диаметром около 150 мм этот показатель должен составить 0.008;
• При внутреннем диаметре труб 200 мм, показатель минимального уклона должен составить 0.007.

На фото № 10 показано, каким должен быть уклон труб канализации.

Фото № 10
