Установка фильтра в систему отопления
Трубопроводы среднего и малого диаметра (именно их принято использовать при обустройстве автономного теплоснабжения) оснащаются муфтовыми фильтрами. Такие изделия имеют с обеих сторон зоны с резьбой. На корпусе имеются шестигранники, используемые для заведения ключа при сборке или демонтаже – рожкового, газового, разводного.
Способы установки фильтра в систему
Если эксплуатируются трубы большого диаметра, здесь подразумевается фланцевое соединение с применением уплотнительного кольца, которое обтягивается болтами. Монтаж достаточно трудоемкий, но снять этот компонент легко – не придется разбирать целый участок разводки.
Фильтры, устанавливаемые «наглухо», имеют с обеих сторон патрубки с фаской, предназначенной для выполнения сварного шва. Они имеют несъемное исполнение, встречаются все реже ввиду непрактичности и сложности замены.
Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Характеристики фильтров для очистки системы отопления
Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.
Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

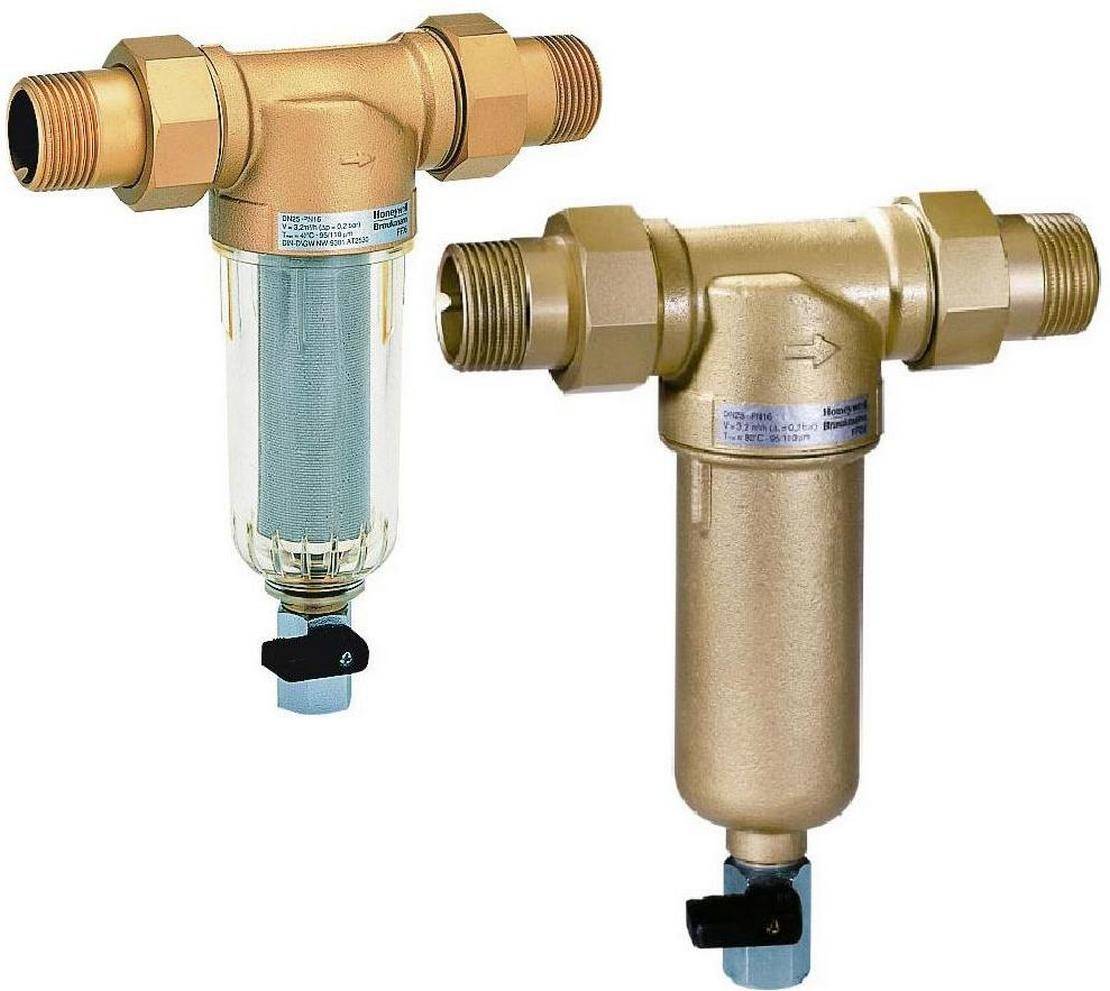

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:
- прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
- в городских квартирах пригодится регулятор-ограничитель напора;
- подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
- эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.
При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.
На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.
Полифосфатный фильтр для очистки системы отопления
Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.
Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:
- Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
- Необходимо самостоятельно контролировать и пополнять засыпку.
- Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.
Фильтры тонкой и грубой очистки системы отопления
Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.
Ионообменный фильтр
Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.
Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.
Виды фильтров
В зависимости от принципов установки грязевика на системе отопления выделяют следующие его разновидности:
- В автономных контурах с трубами среднего и малого сечения используются муфтовые конструкции. Элемент имеет резьбовую муфту, которая позволяет быстро установить деталь в контур.
- Фланцевые грязевики применяются на трубопроводах среднего и большого диаметра. Для их установки понадобится уплотнительное кольцо, болтовая обтяжка и ответные фланцы, которые привариваются к трубопроводу.
- Глухие конструкции просто привариваются к трубопроводу. Для этого они имеют два патрубка с припусками для устройства сварного шва.
Теперь разберемся, как почистить грязевик в системе отопления. В зависимости от принципов обслуживания все фильтрующие приспособления делятся на три вида:
- самопромывные имеют специальный кран, во время открывания которого шлаки вымываются потоком воды;
- промывные конструкции имеют пробку и заглушку, сняв которые можно промыть фильтр;
- непромывные элементы приходится полностью демонтировать для прочистки, поэтому они не пользуются большой популярностью.
По степени очистки воды все фильтрующие устройства делятся на конструкции грубой и тонкой очистки. Первые имеют сетку с ячейками до 0,3 мм, задерживающую только крупные твердые загрязнения. Вторые фильтры имеют ячейки от 5 до 300 мкм. Они предназначены для бытовых систем водоснабжения и не применяются в отопительных сетях, потому что быстро засоряются.
Латунные
Это сетчатые конструкции с резьбовыми муфтами. Они имеют разные размеры (0,5-2 дюйма) и монтируются в автономных системах. Технические характеристики латунных фильтров: размер ячеек 500-800 мкм, рабочее давление 16-20 бар, прозрачность до 53%, опрессовочное давление 24 бар.
Чугунные
По конструкции они схожи с латунной разновидностью, но имеют магнитную стойку. Корпус и пробки прибора выполнены из чугуна, а фильтрующая сетка – из нержавеющей стали. Эти устройства очищают теплоноситель от вкраплений металла и механических частиц.
Фланцевые магнитные
Магнитный фильтр для отопления вместо пробки имеет фланцевую заглушку. Он укомплектован сеткой для очистки от механических частиц и магнитом для устранения окалин металла
В продаже есть фильтры разного размера, поэтому важно правильно выбрать агрегат по параметрам сети
Абонентские грязевики
Эти приспособления одновременно выполняют функции отстойника. Они монтируются вертикально и горизонтально. Из-за внушительного объема очистка проводится намного реже. Эти модели подходят для монтажа на трубопроводы разного диаметра в любой точке системы.
Самоочистные грязевики
Это конструкции с металлическим корпусом и муфтовым соединением. Они имеют стальной или пластиковый стакан для сборки шлаков с краном для промывки. Наружная сетка отфильтровывает пузырьки воздуха из теплоносителя, а внутренняя сетка очищает от механических примесей.
Сверху прибора есть специальный блок для сбора отфильтрованного воздуха. Он оснащен автоматическим воздухоотводчиком. Чтобы прочистить фильтрующее приспособление, нужно открыть кран снизу и дать стечь шлакам.
Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.
Отстойники
Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.
Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.
Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Откуда берется грязь в системе
В воде содержится много металлов и известковых соединений, которые образуют наслоения в виде накипи на стенках труб. А если трубопровод используется долгое время и при этом ни разу не проходил технического обслуживания, то наслоения увеличиваются, сужая проток для прохождения теплоносителя.
Но это не единственная причина отсутствия движения в трубах. Засорение может происходить другими частичками мусора. Это могут быть кусочки нитки, металлические частички или крупицы, которые оторвались от внутренней части трубопровода.
Самый неприятный сюрприз может произойти, если в частном доме металлические трубы установлены давно и до сих пор эксплуатируются. Даже после периодической чистки железо подвергается коррозии.
Мелкие частички отрываются вместе с потоком теплоносителя, направляются к выходу из системы и попадают в фильтр котла системы отопления, где и оседают.

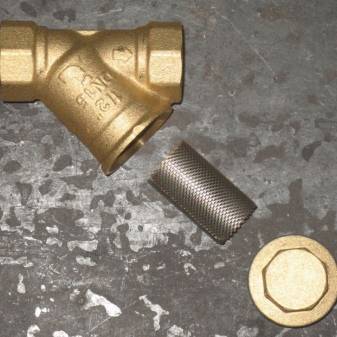

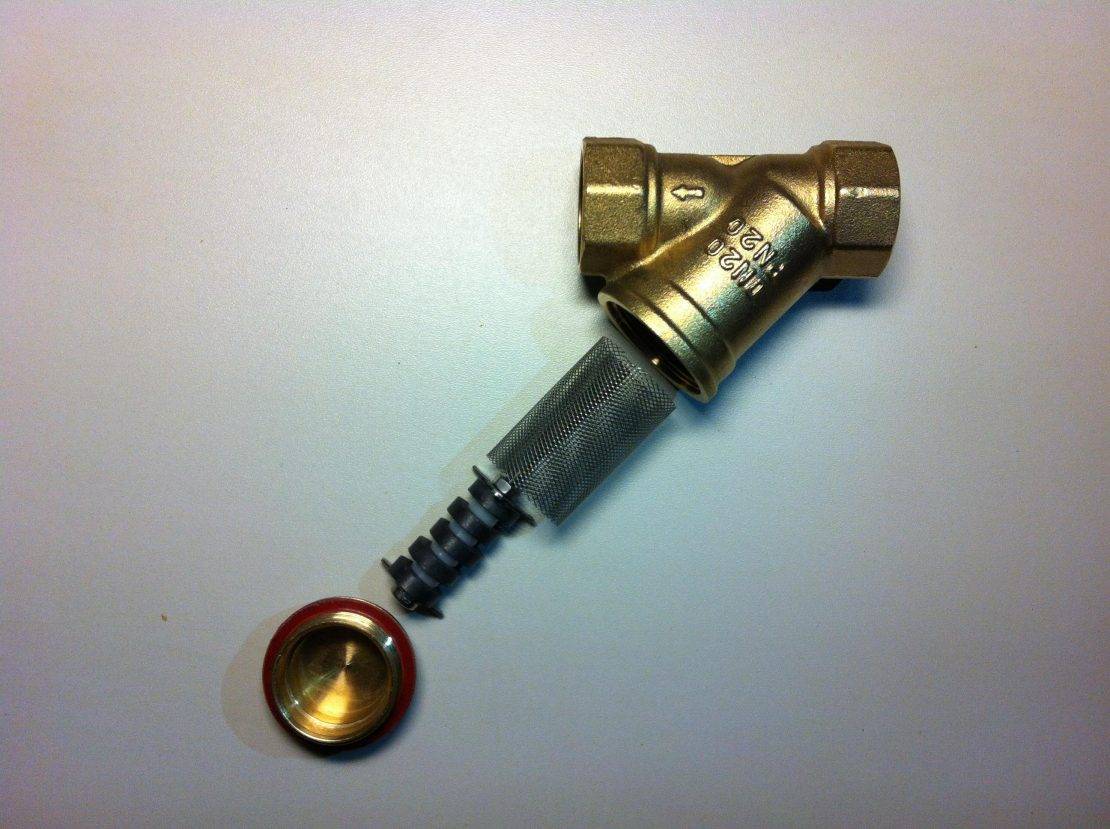

Устройство латунного «косого» фильтра-грязевика
Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.
На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.
В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:
Основные эксплуатационные характеристики латунных «косых» фильтров:
| Параметры изделия | Диаметр трубопровода | |||||
|---|---|---|---|---|---|---|
| G ½ | G ¾ | G 1 | G 1¼ | G 1½ | G 2 | |
| Номинальное давление в системе, бар | 20 | 20 | 20 | 16 | 16 | 16 |
| Опрессовочное давление, бар | 30 | 30 | 30 | 24 | 24 | 24 |
| Размер ячейки сетки, мкм | 500 | 500 | 500 | 800 | 800 | 1000 |
| Дистанция между центрами ячеек сетки, мм | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,6 |
| Плотность ячеек сетки на 1 см², шт | 156 | 156 | 156 | 83 | 83 | 59 |
| Предельно допустимая температура теплоносителя, °С | +150 | |||||
| Степень транспарентности («прозрачности») фильтра, % | 39 | 39 | 39 | 53 | 53 | 59 |
| Общая площадь поверхности фильтрации при чистой сетке, см² | 17,9 | 32,6 | 44,8 | 55,7 | 77,1 | 111,0 |
| Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час | 3,15 | 5,0 | 9,9 | 15,5 | 24,0 | 28,5 |
| Номинальный проток теплоносителя при чистом фильтре, м³/час | 1,41 | 2,24 | 4,43 | 6,93 | 10,7 | 12,7 |
| Средний срок службы фильтра | до 30 лет |
Монтажные характеристики фильтров:
| Условный проход, Ду, мм | Диаметр трубной резьбы | Строительные размеры | Масса в пустом состоянии, кг | |
|---|---|---|---|---|
| высота Н, мм | длина L, мм | |||
| 15 | G ½ | 40.5 | 51 | 0.132 |
| 20 | G ¾ | 47.5 | 63.5 | 0.213 |
| 25 | G 1 | 53 | 68 | 0.285 |
| 32 | G 1¼ | 65 | 91.5 | 0.573 |
| 40 | G 1½ | 73 | 102.5 | 0.750 |
| 50 | G 2 | 88 | 126 | 1.160 |
Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи

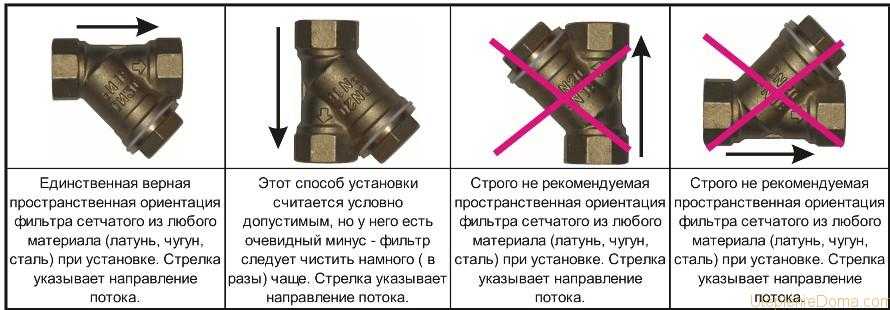

Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:
| Правильная установка | Неправильная установка | ||
|---|---|---|---|
| Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу. | Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства | ||
| Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз. | Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре. |
Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.
Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.
Для чего необходима установка грязевиков в систему отопления?
Необходимость установить грязевик в системе отопления обычно не вызывает вопросов при ремонте системы, которая работает не один год. Здесь наглядно видно, что в процессе эксплуатации металлические трубы постепенно забиваются ржавчиной, а батареи приходится промывать под большим напором воды с применением химических средств очистки.
В новых системах, с полипропиленовыми трубами и современным котлом, казалось бы, необходимость в таком устройстве отсутствует. Но это только на первый взгляд. В реальности грязевик для системы отопления необходим даже в самых новых системах.
Причин установить такой фильтр несколько:
- В процессе работы системы теплоноситель постепенно изменяет свои химические свойства, а это значит, что внутри системы происходят химические реакции, в результате которых образуются нерастворимые вещества способные оседать внутри труб и батарей;
- Мельчайшие частицы в жидкости, особенно если они содержат частицы металлов способные притягиваться друг к другу и оседать на других металлических предметах, например, на лопастях насоса, тем самым постепенно увеличивая нагрузку на двигатель перекачивающий теплоноситель;
- Шлам и мусор может попадать в систему при заливке теплоносителя, например, из водопроводной воды, после чего оседать на внутренних стенках труб сужая просвет для циркуляции теплоносителя;
- В процессе эксплуатации системы металлические батареи и чугунные радиаторы постепенно подвергаются коррозии, из-за чего в потоке теплоносителя постепенно обнаруживаются частички ржавчины.
Так что единственным правильным решением здесь будет установка грязевика, чтобы периодически удалять скопившийся мусор из системы.
Классификация по принципу фильтрации
Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.
Сетчатый фильтр Danfoss FVR, Ду50.
Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.
Магнитный фильтр удаляет из потока теплоносителя металлические частицы
При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов
Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.
Что дает установка грязевиков для системы отопления?
С необходимостью установки грязевых фильтров для воды в централизованных системах отопления вопросов не возникает. Там, где периодически производится слив теплоносителя и повторное заполнение системы, с обязательностью этого элемента в системе спорить невозможно – грязь и посторонние примеси будут всегда.
Пренебрежительное отношение к грязевикам начинается при самостоятельном проектировании небольших автономных систем. Например, системы отопления частного дома. Только кажется, что в замкнутом контуре небольших размеров посторонним примесям в теплоносителе взяться неоткуда.
Грязевой фильтр с краном.
Какой бы вид теплоносителя не использовался, и какой бы первоначальной очистке он не подвергался, в его основе все равно будет вода. Вода, которая начинает взаимодействовать с металлическими узлами системы, а металл есть в любой системе. В результате такого взаимодействия образуются частички ржавчины, циркулирующие в системе. На отдельных участках системы (неровности внутри труб, наплывы от сварки, крутые повороты, суженные проходы и т.д.) происходит накапливание этих частиц, затрудняющее движение теплоносителя.
Механический фильтр грубой очистки воды.
Так как интенсивность циркуляции теплоносителя снижается, то для достижения нужных параметров температурного режима в помещении приходится увеличивать его температуру. Это повышает нагрузку на котел и все остальные элементы системы, что не добавляет им надежности, экономичности и эффективности. Грамотная установка грязевиков в системе от большинства этих проблем избавляет или, как минимум, отодвигает время их возникновения.
Назначение и принцип работы
В системе отопления постоянно циркулирует вода – сильный окислитель, который вызывает активную коррозию металлических элементов. Трубы, краны, радиаторы – все это оборудование под воздействием воды начинает покрываться ржавчиной, которая в последующем отслаивается, свободно перемещается вместе с теплоносителем и оседает в разных частях системы. Как результат – нарушение функционирования оборудования и неравномерный нагрев радиаторов.
Чем же могут помочь грязевики? Они очищают теплоноситель перед его поступлением непосредственно в систему. Его принцип работы очень прост: сначала вода через патрубок попадает внутрь грязевика, взвешенные частички оседают на дне, вода проходит через фильтр выходного патрубка, а затем, уже очищенной, поступает в систему отопления. Грязевик меняет направление потоков в трубопроводе, тем самым разделяя воду на чистую жидкость и грязь – вторая накапливается в специальной части фильтрующего приспособления.
Таким образом, установка грязевика дает возможность:
- повысить общий КПД системы отопления;
- сбалансировать теплоотдачу радиаторов;
- увеличить срок службы каждого элемента отопительной системы;
- избавиться от необходимости вручную промывать отопительное оборудование и менять теплоноситель;
- уменьшить расходы на отопление.
Принцип работы
Принцип работы грязевиков любого типа осуществляется по предельно простой схеме:
- Теплоноситель поступает в патрубок, после чего направляется внутрь корпуса. На дно оседают частицы грязи.
Затем вода из внутренней полости грязевика поступает в фильтр, установленный в выходном патрубке.
После чего очищенный теплоноситель поступает в трубопроводы системы отопления.
Очищение от частиц грязи происходит посредством извлечения стакана из выходного патрубка. Нижняя часть корпуса грязевика должна периодически очищаться от скопившейся грязи. Фильтр-грязевик подключается к трубопроводам как при помощи резьбы, так и посредством фланцев.
Прекрасным изобретением считаются грязевики магнитного типа. Ржавчина притягивается к магниту, что никоим образом не сказывается на интенсивности потока воды в отопительной системе. Выловленные магнитом частицы скапливаются в специально предназначенных для этого местах.
В связи с тем что грязевики для систем отопления не меняют давление, их допускается использовать на линии всасывания насосного оборудования большой мощности. В данном случае магнит внешне представляет собой тонкий цилиндр диаметром примерно 40 мм.
Некоторые потребители сомневаются, что установка грязевика на трубопроводе системы отопления столь важна. Тем, кто считает, что система будет прекрасно функционировать без данного прибора, стоит сказать, что, конечно же, без него можно обойтись. Но при этом эксплуатационный срок системы значительно сократится по причине загрязнений и других факторов, связанных с этим. А также сократится эффективность отопительной системы.
Достоинства данного изделия неоспоримы, в особенности, когда эксплуатация системы отопления требует частой очистки котлов и трубопроводов. Также грязевики приходят на помощь в зимний период времени, когда отопительные приборы еще не достаточно теплые.
Итак, преимущества грязевика для систем отопления очевидны. Причем и стоимость его сравнительно невысока. Так что не стоит слишком задумываться о том, стоит ли устанавливать фильтр для системы отопления. Безусловно, приобрести данное изделие намного выгоднее, чем заниматься устранением какой-либо поломки или производить замену трубопроводов системы.
Также стоит учитывать тот момент, что, помимо финансовых затрат, перебои в работе отопительной системы способны принести немало переживаний.
С грязевиком система будет функционировать надежно, а главное — уменьшится вероятность возникновения аварийных ситуаций.
Когда теплоносителем в системе отопления является вода, все элементы системы, которые выполнены из металла, постепенно ржавеют. Первыми страдают трубы. Кроме того, что коррозия разрушает металлические элементы, опасна она и тем, что частички ржавчины отслаиваются и .
Также систему засоряют, проникшие в нее частицы песка, грязи, шлама и др. Поэтому нужна специальная очистка, для чего следует установить грязевой фильтр для системы отопления.
Как почистить кувшинный фильтр
Технологии, как очищают такие изделия для получения питьевой воды, отличаются. Чаще всего почистить Аквафор либо Барьер возможно лишь частично: очистка картриджа нередко невозможна, чаще всего сменную деталь приходится заменять на новую. Приобрести расходники можно в хозяйственном магазине. Следует периодически тщательно промывать кувшин; для этого можно воспользоваться средством для мытья посуды либо мыльным раствором.
Мы вам не рекомендуем чистить картридж, дешевле купить новый. Благо цены на них не большие.
Существуют однако методы промывки картриджа. Нужно вынуть деталь и срезать колпачок, после чего с помощью щетки и теплой, лучше кипяченой воды тщательно отмыть открывшуюся сеточку. Затем надо вернуть картридж на прежнее место и пропустить через него раствор поваренной соли. Повторять процедуру, пока вкус жидкости в кувшине не перестанет быть солоноватым.
Наливать воду после этого придется с осторожностью: вернуть на место защитный колпачок невозможно, а на сетку жидкость лить нельзя. Использовать для очистки кувшина в домашних условиях можно народные способы
Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой. Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки
Использовать для очистки кувшина в домашних условиях можно народные способы. Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой. Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки.
