Глубина заложения фундамента: рассчитываем до сантиметра какой глубины должен быть фундамент

Нормативно-технические положения, СНИП

Специалистами для правильного расчета глубины заложения фундамента были разработаны разные технические документы, расчеты и нормативно-правовые акты, которые отражены в СНиП «Основания зданий и сооружений». В них учитываются все факторы и подготовлены примерные расчеты, а также экологические нормы и особенности возводимых фундаментов на специфических грунтах.

ОсобенностиПесок (мелкий, пылеватый)Суглинки, глинаСупесчаный грунтКрупнообломочные, пески гравелистые, крупной или средней фракции
Расчет расстояния во время промерзания почвы от уровня грунтовых водДолжен фундамент располагаться на глубину более 2 м по расчету от уровня промерзанияВозможна закладка меньше расчетной глубины, так как такой грунт более стойкийДолжен фундамент располагаться на глубину более 2 м по расчету от уровня промерзанияНе нормируется уровень
Глубина заложения для 2-х и 1-но этажных домовНе менее 50 см, используют независимо от промерзания почвыТолько с учетом степени промерзания и не меньшеНе меньше чем 70 см или ¾ ч промерзания почвыНе менее 50 см, используют независимо от грунтового промерзания

Также следует учитывать сейсмическую зону, источники динамических воздействий и других факторов, которые оказывают большое влияние на движение грунтов.

Фундаменты мелкого заложения, сплошные плиты

Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

Расчет

Как уже говорилось, на расчет глубины заложения фундамента влияет сразу несколько критериев. Основные из них — следующие:

  1. Уровень промерзания почвы.
  2. Расположенность грунтовых вод.
  3. Тип основания.

Эти три пункта влияют на определение глубины заложения фундамента больше всего. Поэтому в каждом случае расстояние от поверхности почвы до дна траншеи будет отличаться. Так, глубина фундамента для конкретного одноэтажного дома может как быть большой, так и практически отсутствовать. Чтобы было понятнее, рассмотрим по порядку вышеперечисленные критерии.

В зависимости от степени промерзания грунта

Этот фактор влияющий на глубину заложения любого фундамента часто упоминается в первую очередь. Если вы собрались выкапывать траншею для заглубленного фундамента, этот показатель должен быть известен вам в первую очередь. Залив ленту без учета глубины промерзания, можно уничтожить здание смещениями в грунте, вызванными превращением воды в лед.

Поговорим о том, как узнать, насколько промерзает грунт. Есть таблицы и карты с усредненным уровнем промерзания грунта в той или иной области. Если нужен точный показатель, нужно взять данные десятилетних исследований на ровной, не заснеженной площадке. Но обычно они отсутствуют.

Тогда примерную глубину можно рассчитать самому. Для этого нужно обратиться в ближайший гидрометцентр и узнать среднюю температуру за месяц. Если предоставят каждодневные данные, ее можно посчитать самому (сложить показатели и разделить на их количество). Затем из этой цифры извлекается корень квадратный, который умножается на коэффициент типа грунта (можно найти в интернете). Все, примерный уровень глубины промерзания у вас есть.

От уровня грунтовых вод

Вода — один из самых опасных врагов фундаментов. Основания возводятся, как правило, из бетона, будь то монолит или ФБС. При слишком высоком уровне грунтовых вод влага попадает в поры через подошву. С наступлением холодов вода замерзает и начинает разрушать бетон. В лучшем случае всё может закончиться трещинами, а в худшем здание просто рухнет.

Чтобы предотвратить это, принимаются необходимые меры: правильно устраивается подоснова (с использованием песка необходимой фракции), сооружается водоотвод и т.д. Кроме того, замерзая, влага пучит грунт. Поэтому, если под подошвой — мелкие или пылеватые пески, а грунтовые воды находятся на уровне выше двух метров, нужно строить только заглубленный фундамент.

Таким образом, выбор глубины заложения конкретного фундамента зависит и от грунтовых вод

Поэтому важно знать, где они находятся. Определить глубину залегания вод на участке на самом деле несложно. Нужно выбрать несколько точек на том месте, где Вы собрались строить дом

При этом одна из них должна находиться в нижней части площадки. На намеченных точках делаются скважины. Через сутки можно приступать к измерениям. Определять расположение подземных вод лучше всего весной, когда насыщенность влаги почвой максимальная.

Определить УГВ можно и с помощью колодца, расположенного в непосредственной близости от места строительства (если такой имеется). Дело в том, что источником для них служат именно грунтовые воды. Поэтому расстояние от поверхности почвы до зеркала воды является тем самым уровнем. Стоит помнить, что колодец должен быть максимально заполненным (то есть, не нужно проверять уровень после забора воды, особенно в большом количестве).

От выбора типа фундамента

Конечно, грунт решает очень многое. Но, кроме этого, глубина заложения фундамента зависит и от него самого. В данном случае речь идет о виде. О том, какая должна быть глубина залегания у конкретного фундамента, можно рассказать в нескольких словах:

  1. Ленточное и столбчатое основания зависят от грунтовых вод и глубины промерзания почвы;
  2. Глубина заложения свайного фундамента определяется с помощью его несущей способности;
  3. Плитное основание заглубляется примерно на 40 — 50 см.

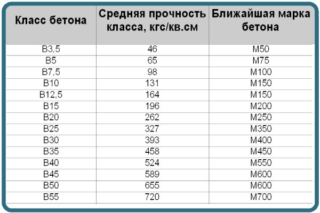

Виды бетона

Для обустройства фундаментов применяют различные марки бетона. Выбор зависит от типа основания, массы постройки, типа грунта.

В гражданском строительстве используют бетон марок:

  • М100 наименее прочный, его применяют исключительно для постройки сараев и оснований для заборов;
  • М150 используют только в ленточных фундаментах для небольших построек — сараев, бань, гаражей, деревянных дачных домиков;
  • М250, М300 при правильном расчёте площади основания выдержит постройки до 5-ти этажей;
  • М350 применяют в условиях повышенной влажности и в северных регионах для фундаментов многоэтажных кирпичных домов;
  • М400 обладает излишней прочностью для частных домов, способен выдержать массу зданий высотой до 20 этажей.

Состав бетона

Состав бетона

Бетон для заливки фундамента включает:

  • цемент;
  • наполнитель;
  • песок;
  • пластификатор и добавки для работы при отрицательных температурах.

От характеристик компонентов зависят их пропорции при замешивании.

Цемент

Промышленность выпускает марки цемента от М300 до М600. Заводы железобетонных изделий работают на сырьё М500.

Если удалось выгодно приобрести цемент М500, высчитать количество компонентов можно по специальной таблице.

При покупке обращают внимание на дату изготовления и условия хранения. Материал гигроскопичен и даже на площадках с крышей может потерять свойства либо отвердеть

Наполнители

Фракции щебня

В качестве наполнителя для фундаментного бетона применяют гравий и щебень. Оба материала имеют природное происхождение и различаются только видом горной породы, из которой изготовлены.

При дроблении получают материал неправильной формы.

Важными характеристиками, которые учитывают при расчете бетона, являются фракционность, лещадность и прочность.

Фракция соответствует размеру частиц щебня или гравия, составляющих основу материала. Чем крупнее фракция, тем больше песка потребуется, чтобы заполнить пустоты между отдельными частицами наполнителя при изготовлении бетона.

Для ленточных и плитных фундаментов выбирают наполнитель от 20 до 40 мм в диаметре.

Большие по размеру фракции увеличивают объём песка в бетоне, что снижает прочность монолитного фундамента.

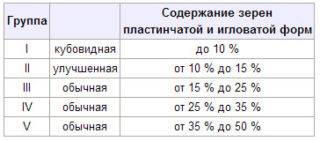

Лещадность щебня

Лещадность показывает, насколько различны компоненты щебёнки по форме. Измеряется в процентах. Чем меньше показатель, тем больше гравий подходит для строительства фундамента. Есть пять групп лещадности:

  • №1 нестандартные камни составляют не более 10% по массе, используют для любых фундаментов;
  • №2 — улучшенная группа, 10–15% камней нестандартной формы, подходит для фундаментов;
  • №3 (15–25%)чаще всего получается при дроблении известняка, для оснований непригодна;
  • №4 (25–35%) в строительстве фундаментов подходит только для создания подушки;
  • №5 (35–50%) дешевле прочих и иногда используется при заливке фундаментов сараев и других лёгких построек.

Прочность показывает способность наполнителя выдерживать нагрузки и может составлять от М200 до М1400.

При строительстве жилых домов под подушку используют М800, а для наполнителя бетона фундамента выбирают М1200.

В монолитных бетонных фундаментах под сараи и заборы используют щебень марки М600 или М800.

Песок разделяют по размерам частиц на тонкий (до 1,2 мм), очень мелкий (1,2–1,6), мелкий (1,6–2), средний (2–2,5) и крупный (2,5–3).

Тонкий и крупный в бетоне не используют — с такой фракцией трудно работать, материал оседает, а смесь получается непрочной. В бетоне с песком крупной фракции вода отделяется от смеси, чего нельзя допустить в момент отвердевания монолита.

Добавки

Для упрощения замешивания, придания раствору пластичности в состав бетона добавляют пластификаторы.

Глина — природный бесплатный пластификатор, доступный практически во всех регионах. Необходимое количество такого сырья определяют опытным путём.

При температуре от -5°С и ниже в состав обязательно добавляют компоненты, препятствующие быстрому замерзанию. Без таких добавок бетон разрушится в течение нескольких лет.

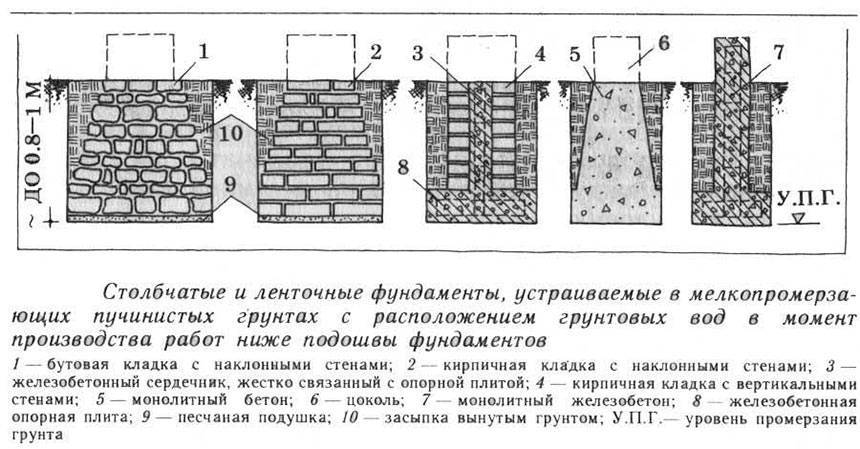

Монтаж ленточного фундамента

Делая выбор основы для двухэтажного дома, рекомендуется учитывать сложность установки и материальные затраты. Наиболее удобный, экономичный и прочный вариант – это ленточный тип. Перед монтажом необходимо рассчитать ширину основы, а также толщину, непосредственно зависящую от используемого материала. Наименьшая ширина у железобетона, потом у бетона, а самое широкое основание необходимо делать для натурального камня, что обусловлено весом материала.

Заглубление зависит от типа материала будущего строения и соотнесения с точкой промерзания грунта. Высота фундамента варьируется от индивидуальных потребностей заказчика и его предпочтений. Если существует угроза затопления естественно высота должна быть увеличена.

Существуют типовые стандарты, предлагающие для дерева высоту от 35–40 см, а для кирпича и газобетона от 20 см. Кроме этого, рекомендуется прибавлять ещё 10 см к высоте снежного покрова, который является наиболее характерным для места строительства.

Основные этапы монтажа ленточного фундамента:

  • составляется предварительный чертёж;
  • производится разметка и копка траншеи;
  • укладка подушки, её увлажнение, и трамбовка;
  • делается армирование;
  • устройство опалубки;

  • заливка бетона;
  • сушка.

Армирование – это основной этап в ленточном основании, поскольку именно каркас из арматуры создаёт крепкую конструкцию. Обычно используются прутья диаметром 12–16 мм. Интервал между прутьями около 30 см и может варьироваться в зависимости от индивидуальных показателей постройки.

Заливку необходимо проводить в один или максимум два этапа, чтобы сохранить монолитность конструкции. При ручном замесе или с использованием частной бетономешалки такого достичь тяжело, поэтому лучше прибегнуть к заводскому бетону. После окончательной заливки необходимо обеспечить высокий уровень изоляции. Подушка может быть сделана из песка, гравия, их смеси или бетона, что обосновывает плотность грунта.

Глубина промерзания грунтов

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Но это  — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью.  Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

Dfn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

  • для крупнообломочных грунтов он равен 0,34;
  • для песков с хорошей несущей способностью 0,3;
  • для сыпучих песков 0,28;
  • для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

Расчет промерзания грунта будет таким:

  • Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
  • Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.

В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров

Что можно увидеть в разрезе:

  • Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
  • Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
    • Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
    • Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
    • Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков врегионе.
    • Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента – определяющие факторы

На какую глубину следует закладывать фундамент

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

  • геологические аспекты;
  • воздействие климатических факторов на глубину фундамента;
  • влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

  • выполнить мероприятия по анализу почвы на участке строительства;
  • изучить ландшафт, а также тщательно расчистить строительную площадку;
  • разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

  • характер грунта на различной глубине;
  • среднестатистический объем осадков на протяжении года;
  • уровень расположение водоносных слоев;
  • глубину замерзания почвы;
  • колебания высоты и особенности рельефа на стройплощадке.

Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

  • особенностей здания, заложенных в проекте;
  • массы строения;
  • наличия цокольного помещения;
  • уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

  • для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
  • при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

  • сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
  • среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
  • не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

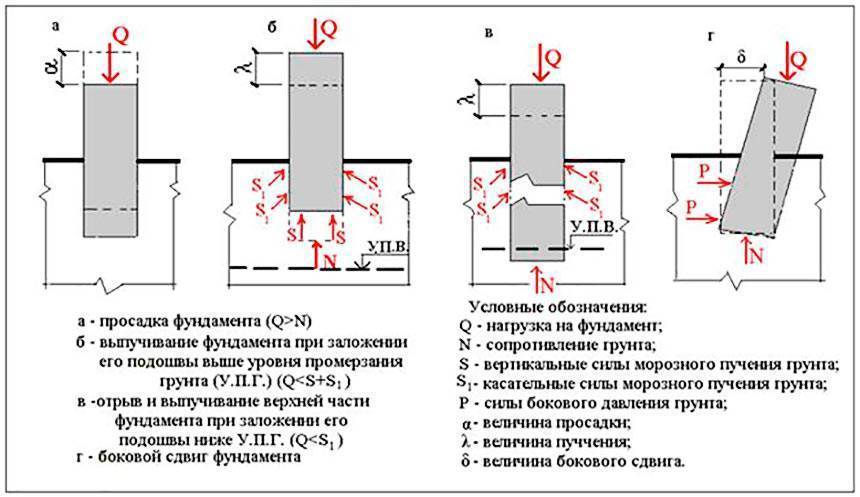

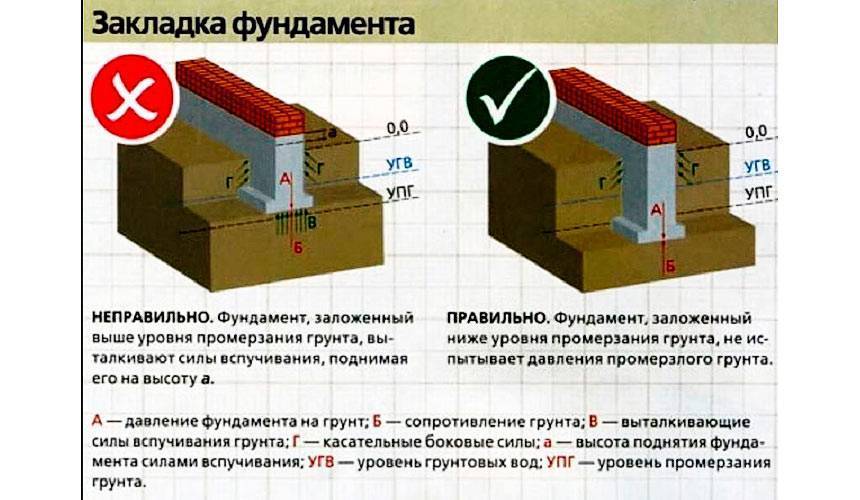

Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

  • концентрация влаги в почве;
  • уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

  • усадка строения;
  • появление трещин на стенах;
  • нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

  • мелкозаглубленный или глубокозаглубленный ленточный фундамент;
  • столбчатое основание в виде свай или железобетонных колонн;
  • плитная конструкция основы строения.

Тип грунта, температура и другие параметры

Итак, как правильно вычислить глубину, на которую следует закладывать баню?

Средняя температура региона

Многие сегодня, конечно, полагаются на среднестатистические расчеты и заливают фундаменты на 90 см глубиной, но опытные строители всегда подстраховываются на случай холодной зимы и достигают отметки 1,10 м и не меньше! Тем более что морозы в России – уж точно, что не редкость. Почему и еще с советских времен всего фундамент закладывают на глубину 110 см – так даже в морозные зимы пучение почвы не может ничего нарушить.

Отапливаем ли подвал?

Неотапливаемые конструкции закладываются на 10% глубже уровня глубины промерзания грунта, а отапливаемые – на 20-30% выше. Еще один момент: под внутренними стенами бани фундамент можно углублять меньше – разрешено строительными нормами

Но не меньше 40 см – это важно!

Глубина промерзания грунта

Итак, во всех местностях – свои особенности грунта, его плотности и водонасыщенности. Поинтересуйтесь такими характеристиками у владельцев соседних построек

Но обратите внимание: если неподалеку есть водоем, то зимнее вздутие почвы может оказаться куда большим, чем ожидалось. Как узнать нормативную глубину промерзания грунта в вашей местности? Воспользуйтесь вот этой картой:

Свойства почвы

Что такое сезонное пучение грунта? Это вода под землей, которая в зимнее время замерзает, увеличивается в объеме (вспоминаем школьную физику) и выталкивает то, что в этом грунте находится. Весной она тает и снова опускает грунт.

Например, согласно официальной информации, на территории Московской области 80% грунтов – пучинистые. Это глины, суглинки и супеси, и все это немало пучит по сезонам. На торфяной почве и вовсе говорить о глубине не приходится: единственно возможный здесь фундамент – это плавающая плита.

Не меньшее значение для определения необходимой глубины заложения ленточного и любого другого фундамента играет водонасыщенность: если это глина и она пучиниста, то заглубление фундамента придется делать значительным. В крайнем случае лучше тогда использовать плиту – для небольшой баньки то, что надо.

А вообще идеальное условие для любого фундамента – это когда грунтовые воды находятся выше глубины промерзания грунта. Ведь при их пересечении подземные воды замерзают и «вздувают» грунт, причем неравномерно, что и приводит к перекосу фундамента. А это трещины и еще что похуже. Потому что сила сезонного вспучивания грунта – 10-15 т/м2, нехило, правда?

На какую глубину копать фундамент

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва  должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент

При этом учитывайте следующие рекомендации:

  • Опираться подошва должна на грунт с хорошей несущей способностью.
  • Фундамент должен погружаться в несущий слой минимум на 10-15 см.
  • Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
  • Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Особенности фундамента

Фундаменты мелкого заложения представляют собой основание строения, глубина закладки которого, обычно, лежит в пределах 30-50 см (не более 70 см). Принцип работы такой конструкции основан на создании жесткой рамы, которая способна компенсировать пучение грунта при замерзании. При сезонных подвижках нагрузки равномерно перераспределяются, что позволяет обеспечить общее вертикальное равномерное перемещение сооружения без риска разрушения.

Фундаменты мелкого заложения имеют следующие характеристики, отличающие их от других типов оснований:

  • глубина заложения фундамента — не более 70 см;
  • основа конструкции находится выше глубины промерзания грунта;
  • может обустраиваться на почвах с высоким уровнем грунтовых вод и на пучинистых (вспученных) почвах.

Работоспособность фундамента обеспечивают следующие принципы, заложенные в конструкцию:

  1. Губина залегания фундамента, чаще всего, выдерживается в пределах 0,4-0,5 м, что исключает действие касательных усилий при морозном пучении.
  2. Жесткая рама конструкции перераспределяет нагрузки, что обеспечивает надежность на пучинистых почвах.
  3. Фундаментная основа опирается на подушку с высоким коэффициентом водной фильтрации, что позволяет отвести воду при оттаивании грунта и распределяет нагрузку на грунт.
  4. Воздействие пучения при промерзании снижается использованием утеплительных покровов на грунт шириной не менее 1 м.
  5. Если имеется высокий уровень грунтовых вод, то закладывается система дренажа.

Мелкозаглубленный фундамент может закладываться во многих типах грунтов, в т.ч. можно возводить такой фундамент при высоком уровне грунтовых вод. Запрещается его строительств на биогенных органических грунтах (торф, сапропель, ил), а также нежелательно его обустройство на неоднородных слоях грунтов, на границе разных подлежащих грунтов, на чрезмерно пучинистых почвах (пластичный глинистый водонасыщенный грунт, водонасыщенные пылеватые пески), на затапливаемых участках.

Выбор типа фундамента

В зависимости от того, каким оказались значения расчетной площади подошвы фундамента (с привязкой к рельефу местности), выбирают конкретный тип основания для дома. Для приведенного выше примера расчета лучше всего подойдет заглубленный ленточный фундамент. Если же приходится строить дом чуть ли не на болоте, то надежнее заливать плиту. В целом же, выбор есть между такими основаниями, как:

  • ленточный;
  • плитный;
  • МЗЛФ;
  • столбчатый;
  • столбчато-ленточный;
  • свайный;
  • свайно-ростверковый

Расчет параметров основания

Исходя из полученного значения площади подошвы фундамента и распределения нагрузок, рассчитывают площадь отдельных его конструкций. Так, на примере вышеописанного расчета (минимальная площадь подошвы 7,2 м2 под дом 6×9 м) можно заложить ленту шириной 0,4 м. Тогда полученная площадь фундамента составит: 9×0,4×2+(6-0,8)×0,4×3=7,2+6,72=13,44 м2 Этого с избытком хватит для строительства дома, ведь площадь фундамента превышает расчетное значение почти в 2 раза! Можно пойти в другом направлении – установить буронабивные сваи с расширением внизу диаметром 0,5 м. В этом случае площадь подошвы каждой опоры составит: 3,14×0,5×0,5/4=0,2 м2 Таких свай потребуется 7,2/0,2=36 штук.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
