Дистанционное управление гаражными воротами: Виды и как работает

Полезные советы

При выборе ворот надо учитывать следующее:

  • механизм защиты пальцев от защемления;
  • все механизмы должны быть защищены кожухами;
  • все движения ворот должны быть под контролем;
  • ширина ворот должна выбираться с учетом заезда разных машин;
  • не должно быть зазоров между полотном ворот и боковыми стойками.

Самое главное отдавайте предпочтение крупным фирмам, которые уже зарекомендовали себя на рынке. Как правило, такие производители самостоятельно осуществляют монтаж и дают гарантию на свои изделия.

В данной статье рассказывается о разновидностях автоматических ворот. Приводится описание и принцип работы моделей. Также перечисляются критерии и полезные советы по выбору подобных систем. Воспользовавшись информацией статьи, вы сможете выбрать надежные ворота, подходящие по конфигурации к конкретному участку. Удачной работы.

Как сделать автоматические ворота своими руками

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

  • Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
  • Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
  • Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
  • Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
  • Требуется гарантированно свободная территория по траектории движения створок.
  • Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Что входит в комплект автоматики?

Базовый комплект для автоматизации гаражных ворот состоит из следующих элементов:

  1. Электромеханический привод, оснащенный электронным блоком управления. Производители гаражных ворот предлагают сразу нескольких моделей. Их характеристики зависят от площади проема.
  2. Направляющая рейка (цепная или ременная), длина которой зависит от высоты ворот. Различаются они не только конструкцией элементов, передающих тяговое усилие, но и эксплуатационными характеристиками: ременная рейка дороже цепной, но зато она тише работает.
  3. Пульты дистанционного управления.
  4. Монтажный набор.
  5. Руководство по монтажу и эксплуатации автоматики.

В плане установки автоматические ворота очень практичны. Инструкция — в картинках, поэтому сложностей с монтажом возникнуть у вас не должно. Более того, в интернете есть множество видеоинструкций как по установке ворот, так и по монтажу и настройке автоматики к ним. Ну, и на форуме всегда можем подсказать порядок установки.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

  • пружин;
  • роликов;
  • рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Продукция Alutech

У этого производителя также есть две основные серии, отличающиеся типом балансировочного механизма: Standard и Classic.

Серия Standard. Пружины растяжения/сжатия

Здесь нужно принимать во внимание специфику каждого производителя. Так как нет установленных стандартных размеров гаражных ворот, каждый предлагает покупателю свой шаг размерности, а также минимальные и максимальные значения габаритных размеров

Для Alutech наименьшая высота составит 2085 мм, а ширина – 2250 мм. Стоимость стандартной комплектации таких ворот, не предусматривающей дополнительных элементов, колеблется от 28 до 32 тысяч рублей.

Если ширину увеличить до наиболее популярных 2500 мм, а высоту – до стандартных для Alutech 2210 мм, то минимальная цена увеличивается до 33-35 тысяч рублей. Эти суммы несколько больше, чем у производителя DoorHan.

Для больших комфортных габаритов 3000 на 2460 мм или 2585 мм (подаются две разные высоты для лучшего сравнения с предыдущими) цена будет около 47 000 или 49 000 рублей соответственно.

Однако, что касается размеров Alutech, тут все же есть большое преимущество: покупателем могут быть заказаны любые габариты, где шаг составляет всего 5 мм. Поэтому их легче подобрать под уже готовый гаражный проем.

Серия Classic. Торсионный механизм

Наименьший возможный размер – такой, как и в серии Standard. Базовая цена этой модели ворот начинается с 32 тысяч рублей, но в зависимости от фирмы-распространителя и региона может быть и больше – до 36 или даже 37 тысяч.

Хотите узнать, в чем преимущества гаражных секционных ворот Alutech? Предлагаем вам обзорную статью.

Мы расскажем — зачем нужен автоматический блокиратор парковочного места и какая от него польза.

По этому адресу: http://tech-gate.ru/avtomaticheskie-vorota/po-principu-raboty/raspashnye/kakojj-dolzhna-byt-shirina-garazhnykh.html — вы узнаете, как рассчитывается ширина гаражных ворот для Джипа.

Следующий размер – 2500 на 2210 мм – стоит уже около 35 тысяч, но цена может достигать и 39–40 тысяч рублей.

Наиболее приближенный (по минимуму) размер к следующим рассматриваемым габаритам ворот – 3125 на 2460 мм. Стоимость в стандартном исполнении без дополнительных опций будет еще выше – от 47 до 55 тысяч рублей.

Элементы автоматического управления, устанавливаемые продавцом, в зависимости от производителя приводов будут стоить заказчику еще 8–13 тысяч рублей.

Встраиваемая калитка добавит к цене еще как минимум 22–25 тысяч, а каждое окно можно дополнительно купить за 2 500–3 000 рублей.

В итоге для модели с более надежным механизмом серии Classic (3125 на 2460 мм) и с автоматическим управлением и калиткой, но без окон цена составит примерно 80 000 рублей, что значительно превышает стоимость ворот DoorHan.

Какую бы модель секционных гаражных ворот от производителя Алютех вы бы ни выбрали – она в любом случае будет надежной и прослужит долгие годы. Об этом и говорится в следующем видео:

Преимущества и недостатки подъемных ворот

Распашные гаражные воротахранениеоткатной механизм

Подъемные гаражные ворота вобрали в себя преимущества и распашных, и откатных механизмов:

  • ворота при открытии оказываются под потолком, потому не надо предусматривать место ни рядом с гаражом, ни сбоку. Конструкция не отнимает полезное пространство;
  • отличные противовзломные качества;
  • хорошие теплоизоляционные качества, так как большинство полотен изготавливается из сэндвич-панелей;
  • достаточное разнообразие цветов и дизайна. Поверхность может быть гладкой и рельефной, иметь металлические декоративные вставки или  имитировать структуру дерева.

Минусы гаражных ворот, открывающихся вверх:

  • подъемный механизм “съедает” от 10 до 25 сантиметров пространства над проемом;
  • при ручном управлении уменьшается высота проема. Уменьшение незначительное, но все же его стоит учитывать.

Зависимость стоимости

На цену ворот влияет не только то, что у них разные фирмы-изготовители, но и то, что они проводят каждый свою ценовую политику.

Есть еще достаточно много факторов, общих для всех производителей, способных существенно изменить стоимость готовой конструкции.

  • Габаритные размеры. Два значимых параметра – ширина и высота – прямо влияют на сумму, запрашиваемую за секционные ворота.
  • Класс и тип секций-панелей. Панели могут сильно отличаться по своим свойствам и внешнему виду. У разных производителей встречаются похожие панели, но не одинаковые.

    Практически все предоставляют услугу покраски секций в выбранный цвет по общепринятому каталогу RAL. Если оттенок не входит в стандарт фирмы, то эта услуга будет платной.

    Вид панелей «под дерево» обычно дороже других вариантов окраски для всех производителей.

  • Вариант управления. Обычно в базовой комплектации конструкция не оснащается автоматическим управлением, которое дает возможность на расстоянии открывать и закрывать ворота, даже не выходя из автомобиля.

    Если клиент хочет снабдить свои будущие ворота автоматикой, то ему нужно будет доплатить по минимуму сумму в 13 000 рублей. Автоматика разных фирм также может иметь различную стоимость.

Давайте выясним, что представляют собой турникеты ОМА и какие у них преимущества.

В этой статье вы узнаете, какие стандартные размеры секционных гаражных ворот.

  • Наличие дополнительных конструктивных элементов. Это могут быть встроенные в полотно ворот калитки, окна, полное остекление и прочее, что не включено в базовый пакет.
  • Разные типы механизмов балансировки. Для секционных гаражных ворот могут быть использованы обычные пружины натяжения или более тихие в работе и надежные торсионные пружинные механизмы.

    Минимальная разница в стоимости для наименьшей, одинаковой по размеру конструкции, будет около 2000 рублей.

  • Установка. Монтажом должны заниматься профессионалы, тогда можно будет избежать многих возможных неполадок, связанных с неверной установкой. Цена этой услуги – от 7 000 рублей.

    Конечная стоимость определяется сложностью монтажных работ и некоторыми другими факторами. Существуют даже наценки на разные типы монтажа – от 5 до 12%.

Как работает система автоматики ворот

Прежде чем устанавливать автоматические ворота нужно надежно проверить все ли механизмы системы отлажены и проверить вручную. Данную работу обычно производят на конечном этапе.

Автоматика может работать :

1. дистанционно от мобильного брелка передающего на приемник и управляющий выходными импульсами с электродвигателя;

2. от станционного пульта управления, расположенного на стене гаража;

Работа от стационарного пульта управления

Автоматические откатные ворота консольного типа

Такие ворота устанавливают там, где необходимо проведение проверки или досмотра транспортных средств и людей, когда въезд или вход на охраняемую территорию ограничен. Такие устройства применяются для охраны частных или производственных территорий.Принцип работы автоматических откатных ворот консольного типа заключается в том, что в процессе открытия они двигаются в правую или левую сторону, направляясь вдоль существующего ограждения. Движение происходит по укреплённым в фундаменте рельсовым опорам, по которым перекатываются прикреплённые внизу полотна ролики. Когда ворота закрыты, то между нижней кромкой полотна и поверхностью земли образуется небольшой просвет, размеры которого достигают 100 мм. Для предохранения роликов от атмосферных осадков, пыли, грязи используют специальный профиль. Когда ворота открыты, то они удерживаются в этом положении направляющими, которые крепятся к самому ограждению либо непосредственно к наружной поверхности здания. Автоматические откатные консольные ворота изготавливаются разных размеров. Если возникает необходимость, то ширина проёма, который необходимо перекрыть, может достигать 12 метров. Этот размер можно увеличить в 2 раза, если сделать так, что две створки ворот будут открываться в противоположные стороны. Как правило, для управления такими воротами используется электропривод, но при необходимости ворота достаточно легко открываются вручную.Подобный тип ворот хорошо себя зарекомендовал, особенно в климатических условиях России и Украины.

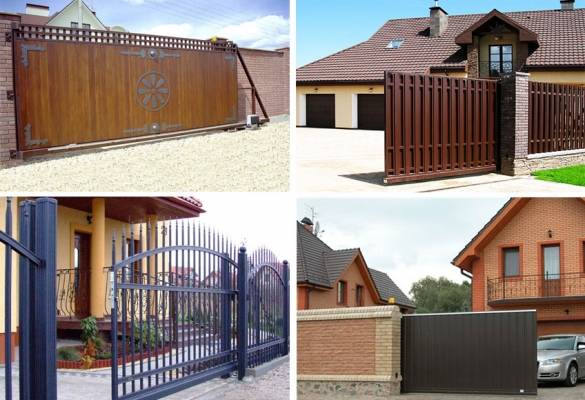

Разновидности автоматических ворот

По месту установки автоматические функциональные ворота с дистанционным открытием подразделяются на:

  • въездные конструкции, расположенные на границе частных владений, парковках, при въезде в торговые центры;
  • гаражные;
  • производственные системы, которыми оборудуются склады, промышленные цеха, въезды на промышленные предприятия и т.д.

По устройству ворота с автоматическим приводом бывают:

  • подъёмные;
  • откатные;
  • распашные.

Подъёмные конструкции могут быть:

  • рулонными (роллетными);
  • секционными системами, которые сегодня являются лидерами по количеству продаж;
  • поворотными моделями.

Особенности конструкции

Автоматические гаражные двери секционного типа состоят из секций (панелей). Панели располагаются одна над другой, соединяясь в единое полотно по технологии шпунта и гребня. В закрытом положении переходы практически не видны.

Классические секции автоматических ворот – многослойная конструкция, состоящая из наполнителя и двух слоев металла. Из-за энергоэффективного наполнителя панели не промерзают, на стыках защищены от продувания специальными уплотнителями и не пропускают холод в помещение, имеют неплохую звукоизоляцию.

Варианты гофры для воротИсточник avmar.in.ua

При открытии гаражные ворота уходят под потолок. Пространство у строения остается свободным, ничто не мешает автомобилю. Конструкция помогает сэкономить полезные квадраты, что актуально при небольших площадях. Владельцу не нужно очищать снег для облегчения движения створок зимой. Ходовые направляющие расположены внутри проема.

Автоматические гаражные ворота «Хёрман» очень легкие. Наиболее популярны панели двух типов:

  • 42 мм – высокий уровень теплоизоляции. Подходят для гаражей, примыкающих к коттеджу.
  • 67 мм – максимальный уровень теплоизоляции. Этот вариант обеспечивает комфортные условия в помещении, сводит к минимуму потерю тепла. Решение актуально не только для хранения авто, но и для обустройства гаража под мастерскую.

Автоматические ворота устанавливаются внакладку изнутри проема и могут не совпадать идеально с размерами проема гаража. Бренд «Hörmann» производит как стандартные комплекты популярных размеров, так и варианты по индивидуальному заказу. При производстве учитывают все характеристики и параметры прочности и безопасности для каждого изделия.

Вариант для гаражаИсточник avante.com.ru

Монтаж створок

При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.

К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.

Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.

Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.

После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.

Типичные неисправности секционных ворот

Если вы услышите, что возникли посторонние шумы (скрип, скрежет или что-то подобное), то в этом случае надо тщательно проверить и смазать механизмы, в первую очередь ролики. Причиной появления таких звуков могут быть также неисправный редуктор, вал или барабан. Эти детали в процессе работы подвергаются сильному износу. Если ломаются именно эти части механизма, то их просто заменяют новыми.

Деформация пружины секционных ворот

Что делать в случае, если вы обнаружите, что оборвался трос или произошла деформация пружины? Дело в том, что конструкцией ворот всегда предусмотрено равномерное распределение весовой нагрузки на детали крепления. Когда этот расчет выполнен неверно, или если во время эксплуатации был применен сильный нажим при открывании вручную, то это и становится причиной нарушения целостности или смещения троса. Также может возникнуть деформация пружины. В подобных случаях однозначно необходима замена деталей

Если возникли проблемы в процессе опускания и поднятия секций, например, заклинило полотно, то причиной такой неисправности чаще всего бывает неправильная работа фотоэлементов. В таких случаях рекомендуется сразу выполнить их замену, не меняя остальных деталей конструкции.

Для этого необходимо сделать следующее:

1) В первую очередь заменить изношенные детали новыми. 2) Затем произвести корректировку баланса всей системы 3) Попытаться аккуратно несколько раз произвести цикл открытия и закрытия ворот.

Важно помнить, что фотоэлементы устанавливаются исключительно для безопасности персонала, в соответствии с правилами техники безопасности. При эксплуатации автоматических ворот могут выявиться различные неисправности. Признаками выхода из строя автоматических ворот является неравномерное открытие-закрытие ворот, то есть когда они работают рывками, или же полное отсутствие каких-либо действий при нажатии на пусковую кнопку

В том случае следует в первую очередь смазать все вращающиеся части механизмов, и выполнить перепрограммирование и настройку блока управления

Признаками выхода из строя автоматических ворот является неравномерное открытие-закрытие ворот, то есть когда они работают рывками, или же полное отсутствие каких-либо действий при нажатии на пусковую кнопку. В том случае следует в первую очередь смазать все вращающиеся части механизмов, и выполнить перепрограммирование и настройку блока управления

При эксплуатации автоматических ворот могут выявиться различные неисправности. Признаками выхода из строя автоматических ворот является неравномерное открытие-закрытие ворот, то есть когда они работают рывками, или же полное отсутствие каких-либо действий при нажатии на пусковую кнопку. В том случае следует в первую очередь смазать все вращающиеся части механизмов, и выполнить перепрограммирование и настройку блока управления.

Гаражные автоматические секционные ворота несколько отличаются от других видов. Иногда такие ворота закрываются не в той последовательности, которая предусмотрена изготовителем. Причиной этому служит неправильное функционирование потолочного или вального привода из-за деформации самого каркаса. Если его монтаж выполнялся неправильно, то эта неисправность со временем обязательно выявится. Например, это может произойти, если при изготовлении прямоугольного каркаса из металлических профильных труб, полученный прямоугольник не укрепили поперечинами или распорками, а просто приварили на него металлический лист. Такие ошибки чаще всего делают непрофессионалы, что и приводит к появлению неисправностей.

Как следует поступать, если появились проблемы в дистанционном управлении?

1) Сначала следует проверить полностью все операции, предусмотренные функциями дистанционного управления. 2) Проверить, и при выявлении неполадок произвести наладочные работы. 3) Попытаться выполнить перепрограммирование управления. 4) Проверить, если ли устойчивая связь, и в случае её отсутствия, попытаться воспользоваться внешней антенной. 5) Провести осмотр, выполнить дефектовку и сделать правильную настройку всей системы.

Особенности подъемных ворот

1. Подъемно-поворотные ворота выполняются из монолитного полотна, при открытии принимают горизонтальное приложение и могут в открытом состоянии располагаться внутри гаража (подъемные ворота с полным заходом) или выходить наружу (подъемные ворота с частичным заходом). Схема крепления элементов и механизм трансформации у данного типа ворот один из самых сложных, требующих многократных замеров.

Подъемные ворота — самые сложные в установке

Достоинства подъемно-поворотных автоматических ворот:

  • надежность при эксплуатации;
  • прекрасно защищают гаражное помещение от влаги и холода.

2. Секционные ворота выполняются из ламелей из стали или алюминия с пенополиуретановым наполнением или сэндвич-панелей, которые соединяются между собой петлями и направляющими, скользящими в них. Для эксплуатации в ручном режиме, схема электропривода обязательно дублируется торсионными пружинами. В процессе открытия, секционное воротное полотно поднимается вертикально вверх, а затем двигается вдоль потолка, не занимая лишнего места ни внутри, ни снаружи гаража. Данная конструкция ворот прекрасно защищает гараж от сырости, влаги, пыли. Надежную герметичность проема обеспечивается резиновыми уплотнителями, расположенными по периметру ворот.

Особенность данного вида ворот — сложный монтаж.

К достоинствам секционных автоматических ворот относится:

  • зргономичный дизайн и удобное использование;
  • высокий уровень безопасности;
  • нагрузка, оказываемая на несущие стены гаража – минимальна.

Распашные ворота во дворе

3. Рулонные (роллетные) ворота выполняются из длинномерных (шириной до 12 м) стальных или алюминиевых панелей-ламели, для теплоизоляции заполненных пенополиуретаном. При приведении системы в действие, ворота наматываются как рулон на вал, находящийся внутри специального короба.

Достоинства рулонных автоматических ворот:

  • бюджетная цена и быстрая установка;
  • герметичность узлов и высокая ремонтопригодность.

Внимание! Выбирая автоматику для ворот гаража, следует уточнить расстояние от потолка до верхнего края проема (размер притолоки), это поможет правильно установить подъемные ворота.

Что входит в комплект автоматики?

Базовый комплект для автоматизации гаражных ворот состоит из следующих элементов:

  1. Электромеханический привод, оснащенный электронным блоком управления. Производители гаражных ворот предлагают сразу нескольких моделей. Их характеристики зависят от площади проема.
  2. Направляющая рейка (цепная или ременная), длина которой зависит от высоты ворот. Различаются они не только конструкцией элементов, передающих тяговое усилие, но и эксплуатационными характеристиками: ременная рейка дороже цепной, но зато она тише работает.
  3. Пульты дистанционного управления.
  4. Монтажный набор.
  5. Руководство по монтажу и эксплуатации автоматики.

В плане установки автоматические ворота очень практичны. Инструкция — в картинках, поэтому сложностей с монтажом возникнуть у вас не должно. Более того, в интернете есть множество видеоинструкций как по установке ворот, так и по монтажу и настройке автоматики к ним. Ну, и на форуме всегда можем подсказать порядок установки.

Виды автоматических ворот

Секционные ворота

Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.

Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы  больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.

Подъемно-поворотные ворота

Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.

В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот.  Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.

Откатные или сдвижные ворота

Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.

Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

Распашные ворота

Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).

Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

Автоматические роллетные или рулонные ворота

Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.

Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).

Это интересно: Беседки — разновидности конструкций

Установка автоматики на распашные ворота гаража своими руками

Самостоятельно установить электроприводы на створки ворот можно в их верхней или нижней части, а для защиты от воздействия внешней среды, монтаж лучше проводить с внутренней стороны помещения.

1. Прежде чем установить выбранный привод следует убедиться в том, что гаражные створки легко открываются, а также хватает места для их открытия под требуемым углом.

2. Ознакомиться со схемой установки, представленной в комплекте с приводным устройством.

3. С помощью рулетки и строительного уровня произвести точную разметку крепления приводов на стенах и створках ворот гаража.

4. На стены гаража, в места, размеченные под монтаж приводов, приварить или установить с помощью дюбелей металлические пластины, которые позволят надежно закрепить устройства.

Выбирать автоматику для ворот следует с учетом температурного режима, в котором они будет эксплуатироваться

5. Приварить кронштейны к гаражным створкам.

6. Болтами прикрепить приводы на кронштейнах к вмонтированным на стенах пластинам. С помощью специального ключа произвести разблокировку приводного устройства, переведя его в ручной режим и установить механизм.

7. Если автоматика не обеспечена концевым выключателем, то необходимо будет установить дополнительные упоры.

8. Установить блок управления и проводку, тщательно закрепив их на плоскости стен и скрыв под защитным кожухом.

9. Проверить работоспособность устройства, подключив его к электропитанию. В соответствии со схемой устройства запрограммировать брелоки.

При правильной установке, ворота гаража будут открываться плавно и без задержки. Проведение профилактических мер позволит предотвратить возможные поломки.

Автоматизация ворот делает пользование гаражом более комфортным, благодаря пульту ДУ створки ворот можно открывать и закрывать, не покидая автомобиль, тем самым экономя время.

Монтаж гаражных автоматических ворот — видео

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

  1. Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
  2. Экономия времени.
  3. Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Стоимость автоматических ворот с ДУ зависит от их:

  • типа;
  • размера;
  • комплектации;
  • производителя.

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

  1. Распашные ворота.
  2. Откатные ворота.
  3. Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Выбор автоматики

В зависимости от используемого типа ворот выбирается соответствующая автоматика. Автоматику разделяют на два основных вида по методу прилагаемого усилия:

1. Линейная. Такой привод подходит для распашных створок весом до 3 т и устанавливается внутри помещения, в проеме. Принцип работы основан на изменении длины навесных активаторов при открывании ворот гаража. В действие приводится пультом ДУ или контактным выключателем. Линейная автоматика разделяется на два подвида: червячную и гидравлическую.

Открывать автоматические ворота можно даже используя приложение на телефоне

2. Рычажный. Привод монтируется изнутри или снаружи. Работает благодаря прямому толкателю, усилие которого передается на ворота с помощью изогнутых рычагов. Является более надежным устройством и подходит для установки на мощных и больших по размеру воротах.

Дополнительно все приводы оснащаются специальным маячком, сигнализирующем о начале их работы.

От качества работы автоматики, используемой для установки гаражных ворот, зависит безопасность сохранности автомобиля. Поэтому стоит подходить к ее выбору осмысленно и с учетом следующих рекомендаций:

Приобретать автоматику рекомендуется у производителя, профессионально занимающегося разработкой данных устройств.
Гарантийный период на приобретаемую автоматизированную систему должен составлять – 5 лет.
Рекомендуется выбирать устройства, дополнительно оснащенные ручной блокировкой, на случай отсутствия электроэнергии.
Приобретение автоматических устройств, оснащенных защитой от скачков напряжения в электросети, позволит им функционировать дольше.
Важно, чтобы электропривод, программируемая и механическая части были выполнены одним производителем.
Приобретая автоматическое устройство, следует поинтересоваться дополнительными опциями: запасной блок управления, кодовый выключатель, транспондерная карта, фотоэлементы и т.д.
Выбирая автоматическую систему для гаражных ворот, не стоит экономить, поскольку низкая цена устройства подкрепляется низким качеством сборки, а соответственно создаст проблемы при эксплуатации.

Приобретать автоматику для ворот лучше у проверенных производителей

Выбирая привод для автоматических ворот гаража, следует учитывать:

  • ширину полотна ворот;
  • направление, в котором будут открываться ворота;
  • интенсивность эксплуатации;
  • запас прочности.

Лучшими на сегодняшний день являются электронные микропроцессорные приводы произведенные компаниями:

  • CAME, Италия;
  • MARANTEC, Германия;
  • Lift Master, США;
  • NICE, Италия;
  • FAAC, Италия.

Гарантийный срок службы автоматики для ворот должен составлять не менее 5 лет

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
