Фундамент для дома из ФБС — ленточный, столбчатый, плюсы и минусы, монтаж своими руками

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Основные сведения о блочных фундаментах

Блоки ФБС

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

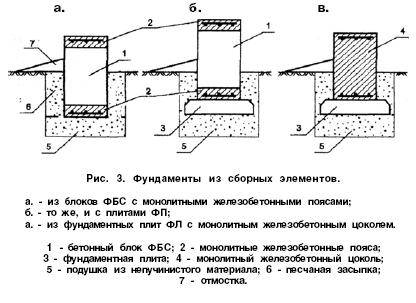

Схема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

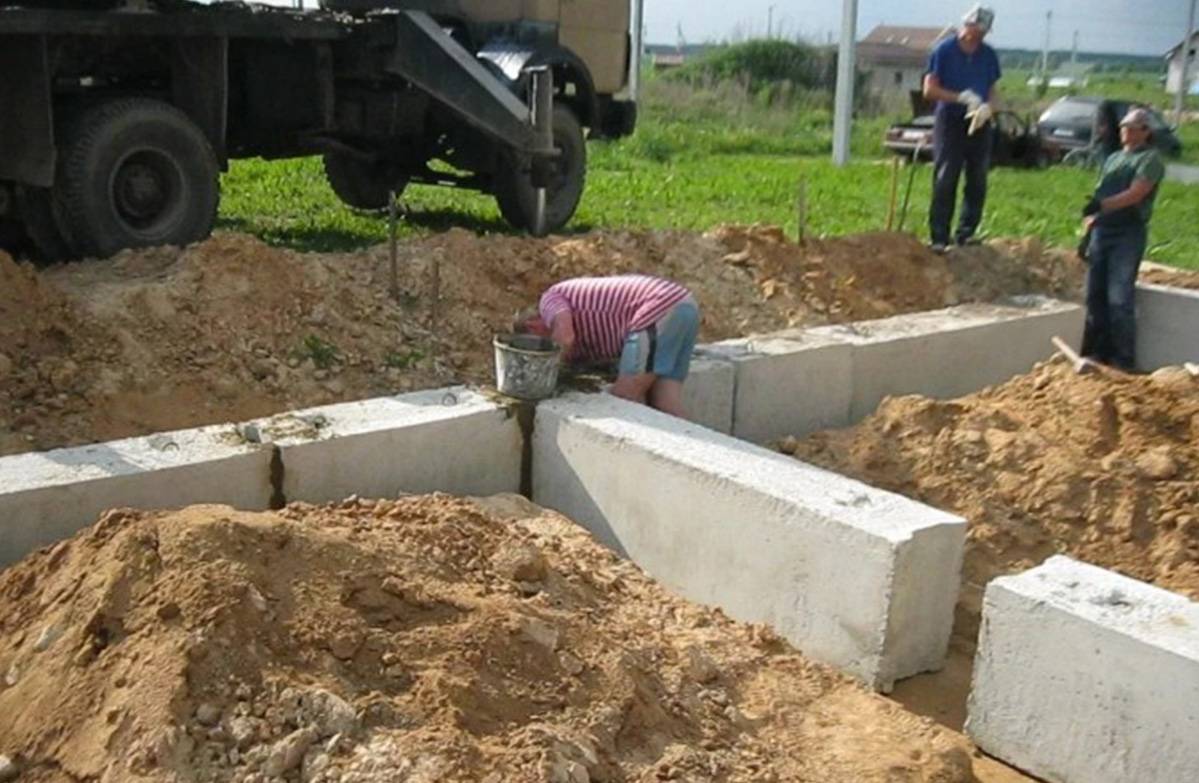

Фундамент из блоков

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

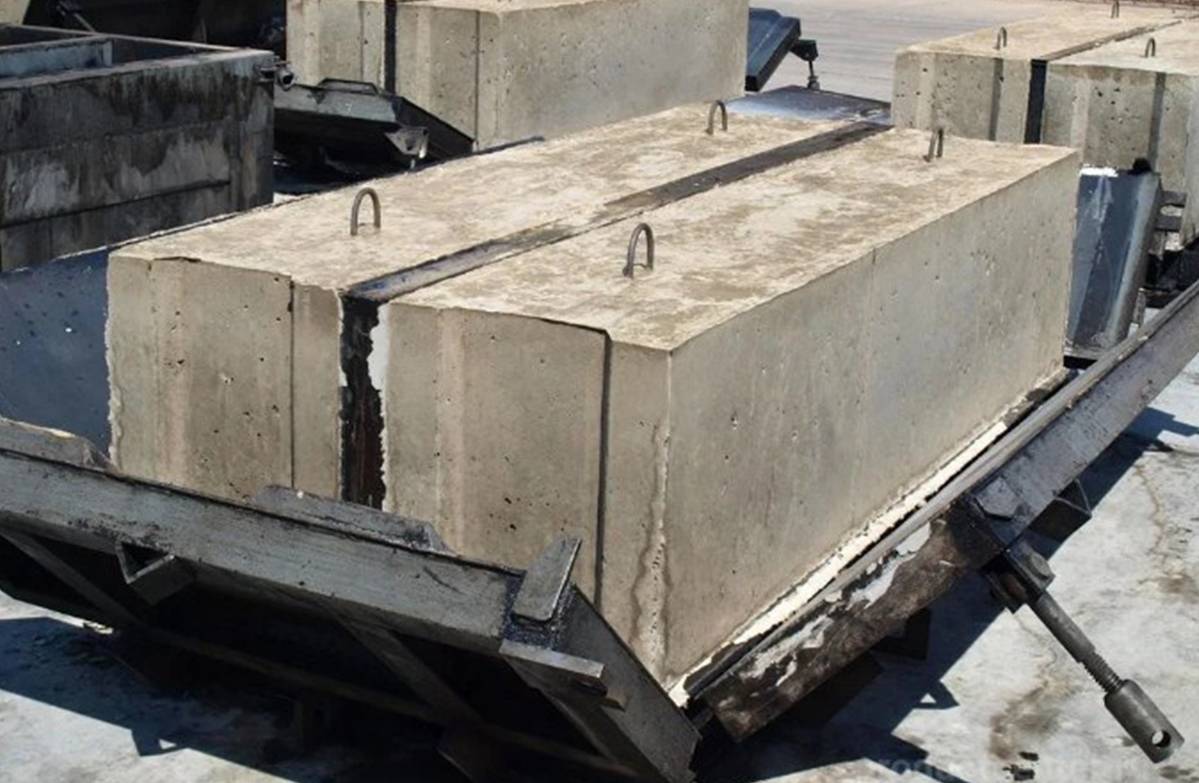

Строительные блоки

Конечно же, простота конструкции и возведения — это преимуществ блочного фундамента, но есть и существенный недостаток. При возведении основания из блоков, для их поднятия требуется использование строительного крана.

Можно постараться соорудить подъемный механизм для возведения фундамента из блоков своими руками, но это только бесполезная и нерациональная трата времени и сил.

При пучинистом грунте такой вариант фундамента будет даже надежнее, чем стандартный монолит. Однако, на рыхлом грунте все же лучше отказаться от данного вида основания.

Преимущества и недостатки этой конструкции

Вот что собой представляет блочный фундамент: железобетонная подушка и вертикальные стены из самих блоков.

Но такого фундамента есть свои недостатки – поднять бетонные блоки для фундамента может только кран. А это, конечно, затраты. Но это, пожалуй, таки единственный его серьезный минус. Зато во всем остальном может все работы может делать даже любитель. Но стоит заметить, что сам фундамент из ФБС, конечно, всегда уступает в плане жесткости и надежности монолитному, зато радует более доступной ценой и простотой работы с ним.

Современный фундамент из блоков ФБС просто идеален для грунтов, в которых слишком много песка. А вот для мягких и рассыпчатых грунтов он не подходит – попросту просядет. Интересное наблюдение: из-за серьезных сил пучения фундамент из блоков может выгнуть – а ведь жесткий ленточный и вовсе могло разорвать. Ведь пытаться снизить пучение почвы путем ужесточения нулевого уровня – нерационально, в этом случае есть смысл только утеплять почву и сам фундамент. Вот в чем еще хорош ленточный фундамент из блоков – в виду отсутствия монолитности, т.е. благодаря наличию кладочных швов, он обладает ценной гибкостью и подвижностью.

Еще один плюс: строительство фундамента из блоков ФБС можно осуществлять в дождь, и в снег – ему ничего не страшно.

Методы гидроизоляции монолитного фундамента

Покрытие фундаментной плиты проникающей гидроизоляцией техниколь Современная строительная индустрия предлагает несколько видов гидроизоляции:

  1. Обмазочная. Гидроизоляция легко наносится, обладает значительным сроком службы и относительно недорогая.
  2. Проникающая гидроизоляция. Появилась относительно недавно, но уже успела зарекомендовать себя с лучшей стороны. Благодаря специальной структуре, она проникает даже в минимальные поры, там твердеет и кристаллизуется. Производится на основе битума и полиэстера или полиэфира (высокомолекулярные соединения, которые получают приемущественно поликонденсацией многоосновных кислот), дополнительно используются минеральные и полимерные добавки, улучшающие характеристики гидроизоляционного слоя.
  3. Рулонная гидроизоляция. Это классический вариант, стоит дешево и доступен среднему уровню достатка потребителя. Но срок службы рулонной гидроизоляции относительно небольшой и она подвержена механическому воздействию.

Ленточная фундаментная конструкция

Название «ленточный фундамент» говорит о конфигурации этого вида несущего основания. Фундамент имеет вид непрерывной ленты, расположенной по периметру для опирания наружных и внутренних несущих стен здания. Ленточный вид опорной конструкции может выполняться в виде бетонного монолитного массива или в виде сборных железобетонных или легкобетонных элементов. Так как строительный сезон охватывает короткий весенне-летний период, за который желательно выполнить возведение всего здания, то для сокращения сроков лучшим вариантом будет применение сборного ленточного фундамента.

Оправдан ли выбор?

Прежде, чем построить здание, необходимо обеспечить его надежной платформой―фундаментом. На сегодняшний день в строительной практике применяются два типа оснований:

  • монолитный;
  • блочный.

Монолитная основа считается более практичной и надёжной. Но в случае, когда есть необходимость ускорить процессы строительства, применяют блочный фундамент.

Рассмотрим два вида материалов ― это ФБС (фундаментные блоки стеновые, как правило применяются при строительстве подвальных помещений), и стандартный полнотелый блок размером 20х20х40 см (ширина, высота, длина). В качестве наполнителя использован керамзит, соответственно оба вида блоков―керамзитобетонные.

Как правило, фундаментные блоки, различных типов и размеров производят на заводах. В этом случае, они имеют ряд преимуществ перед самодельным бетоном изготовленном в домашних условиях. Но стоит отметить, что для укладки крупных заводских керамзитовых ФБС, потребуется строительная техника.

Прежде чем приступить к закладке блочного фундамента, уделите должное внимание особенностям рельефа, свойствам почвы и уровню грунтовых вод, этажности дома и соответственно нагрузке. Если свойства и особенности рельефа благоприятны, то застройщики выбирают ФБС. Если свойства и особенности рельефа благоприятны, то застройщики выбирают ФБС

Если свойства и особенности рельефа благоприятны, то застройщики выбирают ФБС.

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

  1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
  2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
  3. Нескальные грунты:
    • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
    • несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

ПочваМинимальное заглубление (м)
1Песок0,5
2Глина0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

  1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.

  2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

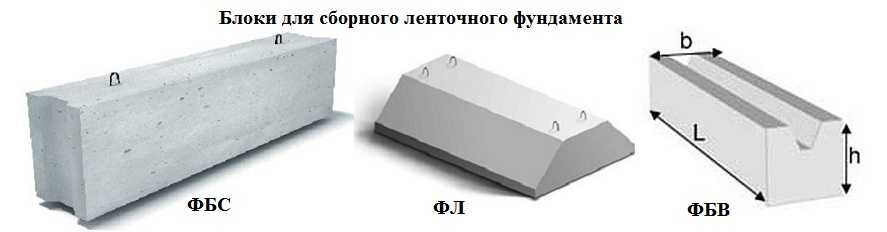

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Преимущества ФБС-блоков

Бетонные блоки уже армированы и хорошо переносят воздействия окружающей среды

ФБС-блоки у профессиональных строителей довольно популярны. Это можно объяснить довольно большим списком преимуществ этого материала. Давайте рассмотрим их более подробно:

  1. Высокий показатель морозостойкости.
  2. Большое разнообразие выпускаемой продукции.
  3. Невысокая цена изделия.
  4. Невосприимчивость блока к влиянию окружающей среды.

При создании блоков производители стараются учитывать все возможные варианты использования. Поэтому в процессе изготовления в бетон добавляют особые компоненты, которые обеспечивают дополнительную устойчивость к влаге или морозу.

Разные размеры конструкций позволяют подобрать блоки под любой размер фундамента

Нередко ФБС-блоки производят для определенных условий, поэтому они могут иметь разные размеры, конфигурацию и состав компонентов. Благодаря этому, каждый покупатель сможет подобрать материал под свои собственные нужды.

С использованием ФБС-блоков процедура возведения не отнимет много времени, а ее выполнение будет гораздо легче. Также блоки практически невосприимчивы к агрессивным средам, поэтому их довольно часто используют при постройке домов в грунтах с высоким показателем кислотности.

Какие материалы понадобятся для обустройства ленточной основы

Для постройки монолитной фундаментной ленты из железобетона необходимо подготовить:

  • раствор бетона. Учитывая увеличенный объем бетонирования, целесообразно купить готовую смесь;
  • металлические прутки рифленого сечения. Из них изготавливают арматурную решетку, предназначенную для усиления конструкции;
  • материалы для монтажа опалубки. Для сборки опалубочной конструкции потребуется фанера, доски или листовой металл;
  • среднефракционный гравий и очищенный песок. Они используются при обустройстве демпфирующего слоя;
  • гидроизоляционные материалы. Для повышения влагостойкости фундамента используется мастика на основе битума или листы рубероида;
  • вязальную проволоку. Она обеспечивает жесткую фиксацию арматурных стержней, а также неподвижность щитов опалубки.

При условии самостоятельного приготовления бетонной смеси потребуется портландцемент, щебень, песок и вода. Не забудьте подготовить саморезы и гвозди для сборки опалубочной конструкции.

Необходимые материалы для обустройства ленточной основы

Способ экономии средств

Плиты подушки можно укладывать с таким расстоянием, чтобы опирание вышележащего блока обоими концами приходилось на железобетонные элементы. Зазоры между сборными ФЛ забивают землей и трамбуют. Экономия от такой прерывистой установки составляет около 22 – 25%, что ведет к уменьшению стоимости строительства сборного фундамента.

Иногда применяют сухую смесь, разведенную водой, для заделки стыков между сборными конструкциями. Это удобно, но можно удешевить стоимость за счет приготовления обычного цементно-песчаного раствора в концентрации 1 : 3 (цемент и песок, соответственно).

Организация строительной площадки включает правильное складирование блоков на расстоянии вытянутой стрелы крана. Так не придется искать дополнительное место перед установкой блоков в монтажное положение и перебазировать подъемные механизмы.

На этапе возведения нулевого цикла используют небольшие автомобильные краны подходящей грузоподъемности, которые легко справятся с фундаментными блоками. Рельсовые башенные краны подключают на этапе возведения второго и дальнейших этажей, когда автокраны уже не смогут доставать до требуемой высоты.

Описание ФБС

Изготавливается фундаментный блок методом формирования тяжелого бетона, который дополнительно укрепляется стальной арматурой. Структура и размер элементов позволяют распределять нагрузку от постройки на выложенное основание. Как показывает практика, фундамент из ФБС блоков, плюсы и минусы которого будут рассмотрены ниже, отличается более высокой надежностью и прочностью по сравнению с бетонным монолитом. ФБС выпускается в нескольких разновидностях, среди них следует выделить:

  • ленточную;
  • колонную;
  • массивную.

Однако все эти изделия изготавливаются по одной технологии и подвергаются проверке. Поэтому покупатель может быть уверен в том, что приобретает качественный товар.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГИсточник izchegopostroit.ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?

Устройство и конструктивные особенности

Конструкция железобетонных фундаментов данного типа состоит из нескольких элементов помимо самих блоков ФБС:

  • Песчано-гравийная подушка. Располагается на дне траншеи, служит для равномерного распределения нагрузки и качественного дренажа;
  • Железобетонная подошва. Сборные конструкции имеют поперечное сечение трапецеидальной формы и увеличенную площадь основания в сравнении с блоками ФБС. Используются для повышения несущей способности фундамента и защиты от просадок.
  • Армированный пояс. Представляет собой слой бетона в верхних частях фундамента из ФБС. Непосредственно на армопоясе в дальнейшем возводятся несущие стены здания.
  • Тепло- и гидроизоляция. Эти материалы укладывают вдоль боковых частей железобетонных блоков. Их основные функции – предотвратить разрушение конструкций из-за воздействия грунтовых вод, атмосферных осадков и резких перепадов температур.

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

  • Высота 28 или 58 см.
  • Ширина 30, 40, 50 или 60 см.
  • Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

  • Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
  • Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
  • Долгий период эксплуатации.
  • Не нужно монтировать опалубку и арматуру.
  • Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

  • Высокая цена.
  • Низкая теплопроводность.
  • Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Главные сведения о фбс

Фундамент из блоков ФБС строится быстро и легко В большинстве случаев строительство фундамента из блоков фбс проводится легко и быстро за счет того, что блоки имеют упрощенное строение. Конструкция такого основания состоит на основе фундаментных блоков, гравийной подушки, гидроизоляционного материала и арматурного пояса.

Одним, но существенным минусом постройки фундамента из блоков, является найм большого строительного крана. Можно провести устройство основания из фбс блоков без привлечения массивной техники, соорудив ручную лебедку. Но в таком случае укладка конструкции станет слишком трудоемкой и долгосрочной.

По прочности и надежности блоки проигрывают железобетонной конструкции фундамента, которая производится непосредственно на строительной площадке. Но по скорости и цене установка фундамента дома из блоков превосходит монолитную конструкцию.

Для того чтобы выполнить полное устройство фундамента из фбс блоков, необходимо использовать специальное руководство, которое будет полезно в проведении строительных работ.

Этапы строительства ленточного фундамента своими руками

Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ.Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.

После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.

Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.

Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.

Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

Монтаж опалубки и армирование

На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.

Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.

Далее арматурная сетка укладывается на кирпичи

Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см. Гидроизоляция ленточного фундамента

Гидроизоляция ленточного фундамента

Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов

Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
