Конструкции фундаментов под дом

Чего лучше не делать при постройке фундамента под частный дом

Существует ряд моментов, от которых следует воздержаться, если вы хотите, чтобы ваш фундамент стал надежным и долговечным основанием для постройки:

• фундаменты под дом из пеноблока не стоит делать из свай. Они рассчитаны на большие нагрузки, а это значит, что вы только зря потратите средства;
• ленточные и столбчатые фундаменты не стоит использовать на илистых грунтах или грунтах с высоким показателем пучинистости – тут лучше подойдут сваи;

Основные причины разрушения фундаментов (силы: а — тяжести, б — сопротивления грунта, в — морозного пучения): 1 — проседание грунта; 2 — выталкивание фундамента; 3 — морозное пучение; 4 — опрокидывание опоры

Армирование необходимо для усиления конструкции и увеличения срока эксплуатации дома

Правила монтажа фундамента для загородного дома

Монтаж фундамента своими руками — трудоемкий, сложный и ответственный процесс

Неправильные установка и расчет, некачественные материалы приведут к образованию плесени, проседанию, затоплению и разрушению дома, перекосу и растрескиванию стен! При монтаже важно соблюдать последовательность действий:

• Перед тем, как сделать фундамент под дом, проводят анализ почв и грунта, подбирают и рассчитывают расходные материалы;
• Площадку под строительство нужно очистить от мусора и разровнять землю. Возводить фундамент можно только на ровной местности! Можно досыпать песок или гравий в ямы либо выровнять лопатой бугры;
• Разметку фундамента делают при помощи колышков и веревки. Более точных результатов можно добиться при использовании лазерных нивелиров;
• По разметке роют котлован нужной глубины. На дно укладывают песчаную подушку с гравием высотой около 30 сантиметров, слои трамбуют;
• Уже на этапе возведения фундамента делают гидроизоляцию и утепление конструкции, проводят коммуникации для частного дома;

• Дальнейшие действия зависят от типа фундамента. При необходимости делают деревянную опалубку и армирование, скважины и другие работы;
• При заливке бетоном помните, что смесь должна высохнуть! Ведь бетонный фундамент набирает основную прочность в первые 20 дней;
• После установки фундамента эксперты рекомендуют проводить завершающие гидроизоляционные и утепляющие работы. Гидроизоляция защитит конструкцию от негативного воздействия влаги, осадков, перепад температур и морозов. Специальные утеплители предотвратят промерзание и растрескивание основы. Кроме того, можно сделать отмостки вокруг дома, которые отведут воду от стен и фундамента.

Чтобы не допустить серьезных проблем и продлить эксплуатационный срок дома, обратитесь к экспертам в деревянном строительстве! Мастера компании “МариСруб” проведут исследование земельного участка и подберут подходящий вид фундамента, рассчитают и выберут нужные стройматериалы, надежно выполнят установку и обустройство от А до Я. Далее рассмотрим подробнее особенности конструкции и возведения каждого типа фундамента.

Разновидности фундамента

В строительстве существует следующая классификация фундаментов:

• Ленточные.
• Свайные.
• Плитные.
• Столбчатые.

Расскажем про эти типы фундаментов подробнее.

Ленточные

Этот вид фундамента с успехом применяют для малоэтажных зданий на достаточно прочном грунте.

Плюсы:

• Такой фундамент под зданием достаточно хорошо распределяет нагрузку. При правильном исполнении достаточно прочен и не склонен к деформациям.
• Образует контуры внешних стенок и внутренних перегородок, а также подвальных стен.
• Относительно невысокая стоимость.

Минусы:

• Такие фундаменты отличаются некоторой трудоемкостью возведения.
• Если нагрузки на основание не равномерные, требуется обеспечение усиленного армирования.

Ленточные фундаменты бывают разными в зависимости от конфигурации ленты.

По характеру типа возведения выделяются такие виды ленточного фундамента, как:

• Монолит – заливается на месте.
• Сборный – монтируется из блоков, изготовленных заводским способом.

Если отвечать на вопрос, какой фундамент лучше, то резонно поставить плюс в пользу первого типа. Армированные монолиты зарекомендовали себя лучше сборных аналогов. Они более надежны, долговечны, устойчивы к деформации и воздействию грунтовых вод.

Кроме того, ленточный фундамент делится на виды по такому параметру, как глубина заложения:

• Мелкозаглубленный – такой фундамент подойдет для дома (максимум в два этажа), расположенного почве, не склонной к пучинистости. Обычно он закладывается на глубину 0,3-0,8м.
• Глубокозаглубленный фундамент монтируется в том случае, если грунт склонен к температурным расширениям и обычно уходит на глубину до 2м.

Кроме того, нередко практикуется возведение ленточных фундаментов из ФБС-блоков. Обо всех нюансах такого основания вы можете прочитать здесь.

Свайные

Это достаточно популярный тип виды фундамента для частного дома. Как правило, такие основания возводятся в условиях сложного рельефа местности и под тяжелые бетонные или кирпичные здания.

Плюсы:

• Прочность засчет закрепления свай в плотных геологических слоях.
• Отлично зарекомендовали себя на пучинистых почвах.
• Характеризуются высокой надежностью.

Минусы:

• Склонность фундамента к коррозии вследствие повреждения защитного покрытия во время вкручивания.
• Для проведения работ требуется специальная техника.
• Цена и трудозатратность.

Фундаменты на сваях имеют следующую классификацию:

• Забивные сваи – 5-12-метровые опоры, использующиеся для габаритных кирпичных и бетонных строений в условиях проблемного грунта. Они невероятно прочны и надежны.
• Буронабивные сваи – ни что иное, как забетонированные пробуренные в грунте скважины.
• Винтовые имеют в длину 5-8м. Их закручивают в грунт при помощи специализированной техники или простого рычажного механизма. Если нужно выбрать фундамент под деревянный коттедж или каркасный дом, то фундамент на винтовых сваях – отличный вариант. Основной плюс в том, что сроки стройки значительно сократятся. Возвести такой фундамент можно буквально за неделю.

Плитные

Фундамент типа «монолит» представляет собой железобетонную конструкцию, покрывающую всю поверхность под зданием. Обычно толщина такой прослойки составляет от 0,3 до 1м. Чем тяжелее дом, тем толще должна быть плита.

Плитный фундамент способен выдержать тяжелое многоэтажное здание.

Плюсы:

• Хорошие несущие характеристики.
• Высокая прочность.
• Равномерное распределение нагрузок и устойчивость к деформационным изменениям на пучинистых почвах.

Минусы:

• Невозможность обустройства подвала.
• Высокая стоимость.

Плитный фундамент — идеальное решение, если планируется возводить здание на илистых или заболоченных почвах.

Столбчатые

Эта конструкция состоит из опорных столбов, расположенных в 2-3м между собой. Существуют сборные и монолитные варианты.

• Монолиты – это асбестоцементные забетонированные трубы.
• Сборные – кирпичные или конструкции из ФБС-блоков.

В целях равномерного распределения нагрузки осуществляют обвязку столбов. Для этого используется брус или двутавровая балка.

Фундаменты столбчатого типа подходят только для легких строений на устойчивом грунте. Такая конструкция не выдержит тяжелый бетонный или кирпичный дом, а также здание в условиях подвижных грунтов.

Однако это идеальный вариант, если вы возводите небольшой каркасный домик не выше 2 этажей.

Мелкозаглубленный ленточный фундамент

Бетонная лента небольшого заглубления больше всего соответствует каменистому или скальному грунту, так как влага в нем не задерживается, следовательно, при промерзании не происходит вспучивания

Можно строить ленточное основание на других грунтах, но при этом стоит соблюдать осторожность и учитывать все нюансы

Строительство мелкозаглубленного ленточного фундамента под каркасный дом заключается в следующем:

Очищают участок от деревьев и растительности.
Снимают плодородный слой земли.
Делают разметку, проверяя диагонали и углы фундамента.
Выкапывают траншею глубиной до 50 см.
Создают песчаную подушку

При этом важно пролить песок водой и хорошо уплотнить, чтобы подушка не проседала под весом конструкции.
Стенки и дно траншеи застилают гидроизоляционным материалом.
Монтируют опалубку из обрезной доски толщиной не менее 50 мм. Доски должны быть плотно уложены, чтобы не наблюдались щели между ними

Над уровнем земли опалубочная конструкция должна возвышаться на 20-30 см.
Создают армирующий каркас. При этом прутья арматуры не сваривают, а связывают специальной проволокой. Каркас должен иметь такой размер, чтобы залитый бетонный слой возвышался над прутьями арматуры на 5 см.
Полученную конструкцию заливают бетонным раствором марки М400 или М500. Бетонный раствор должен иметь консистенцию средней густоты. Для увеличения прочности помимо песка и щебня в бетон добавляют различные пластификаторы. Залитый бетонный раствор необходимо уплотнять вибратором. Схватывание раствора происходит в течение первых двух суток, после чего можно снимать опалубку. Дальнейшее строительство продолжается по истечении 30 дней.

Виды фундамента для каркасного дома

Легкие здания можно строить на любом основании, но чаще всего применяют следующие типы конструкции:

• ленточная;
• свайная;
• монолитная;
• столбчатая.

Они обладают различной жесткостью и сопротивляемостью вспучиванию грунта. Подробная информация о плюсах и минусах конструкций поможет решить, какой фундамент лучше.

Ленточный

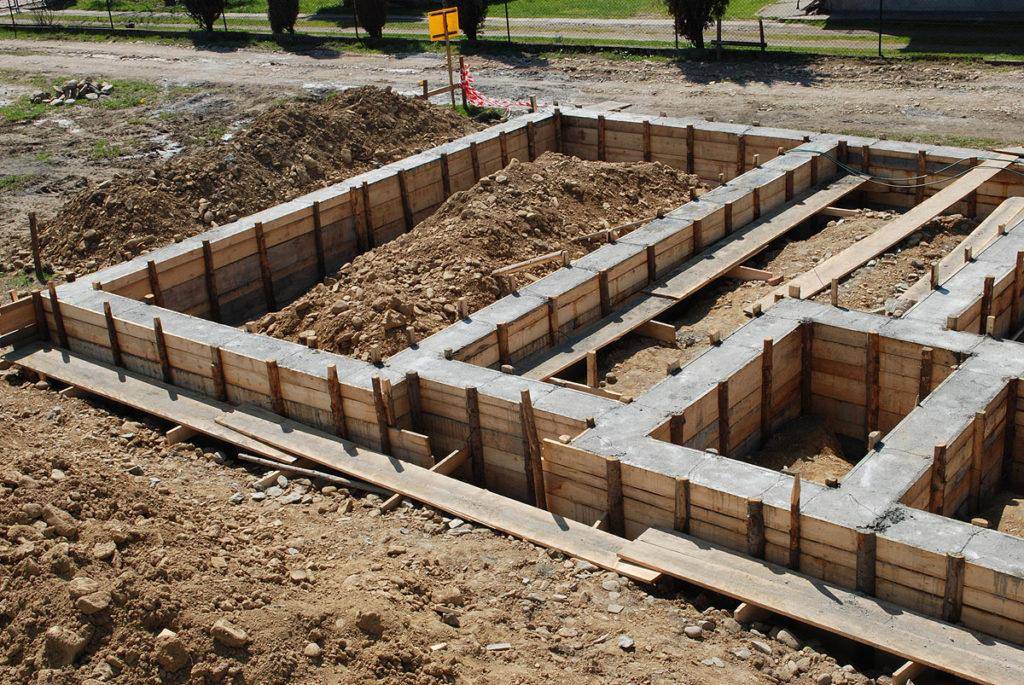

Ленточный фундамент

Фундамент представляет собой железобетонную полосу по периметру всего здания. Перед заливкой бетона устанавливается опалубка. Обязательно выполняется армирование железным прутком. Конструкция бывает двух видов:

• Мелкозаглубленная лента – закладывается в траншее на 40-60 см, над землей она выступает на 30-40 см. Для надежности устраивается непрерывный армирующий пояс. Основание возводится на песчаной подушке.
• Глубокого заложения – конструкция располагается ниже уровня промерзания почвы. Точная величина берется из справочника по региону. Основание обладает высокой несущей способностью.

Достоинства:

• появляется возможность устройства подвала;
• высокая надежность и долговечность;
• простота устройства.

Недостатки:

• повышенный расход материала (для полнозаглубленного основания);
• продолжительный период изготовления (требуется ждать высыхания бетона);
• не подходит для участков с высоким уровнем грунтовых вод.

Свайный

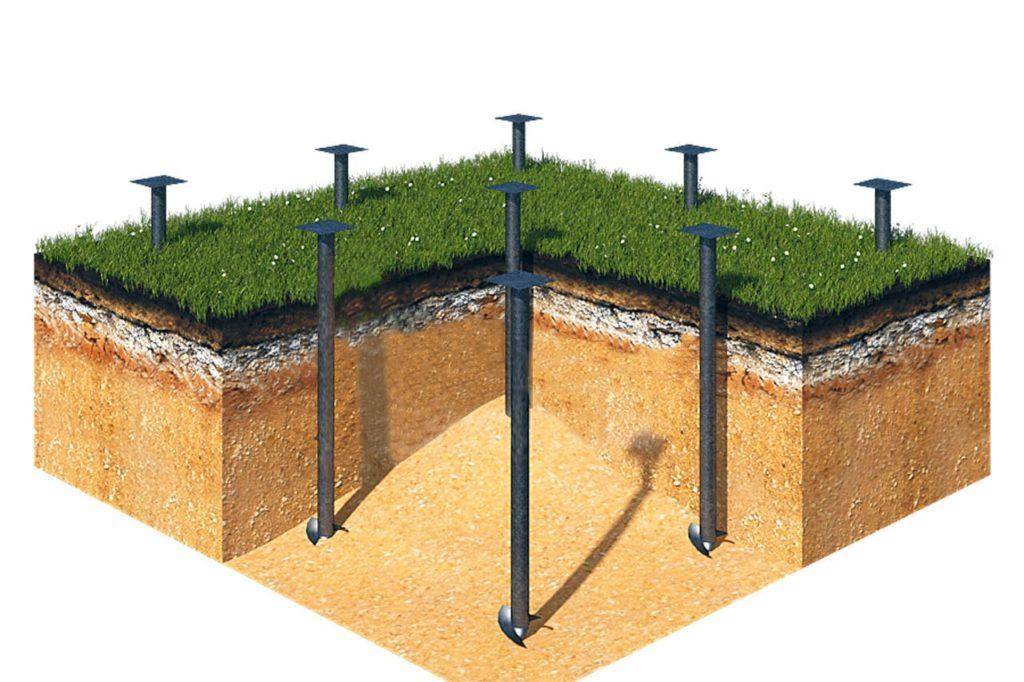

Фундамент на сваях

При строительстве на участках с пучинистым неустойчивым грунтом используются сваи. Опоры бывают нескольких видов: набивные, заливные, винтовые. Готовые сваи закручивают или забивают в землю, набивные изготавливают непосредственно на участке. При возведении легких домов популярны металлические винтовые сваи. Их можно самостоятельно ввинтить в грунт. Для соединения опор в общую конструкцию на них монтируется ростверк.

Достоинства:

• возводится быстрее других типов фундамента;
• подходит для всех типов почвы;
• не требуется выполнение земляных работ.

Недостатки:

• значительные потери тепла;
• металлические сваи подвержены коррозии.

Монолитная плита

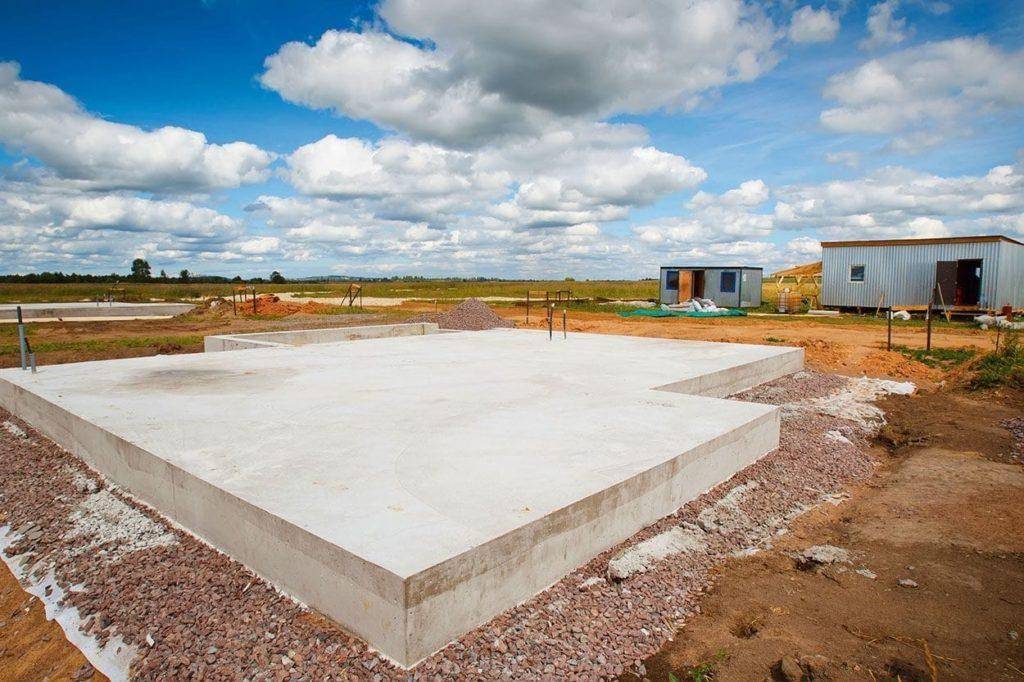

Фундамент-плита для каркасного дома

Плитный фундамент для каркасного дома – это разновидность монолитного основания, применяемого на грунтах с высоким сжатием. Основание изготавливается их бетона и арматуры, располагается под всем зданием. Под плиту засыпается подушка из песка и щебня, укладывается утеплитель и гидроизоляция. Основание бывает плоским или с дополнительными ребрами жесткости.

Достоинства:

• обеспечивает устойчивость дома на пучинистых грунтах;
• может использоваться при близком залегании грунтовых вод;
• долгий срок службы;
• универсальность, используется в типовых проектах загородных домов.

Недостаток – высокая стоимость из-за большого расхода материалов.

Столбчатый

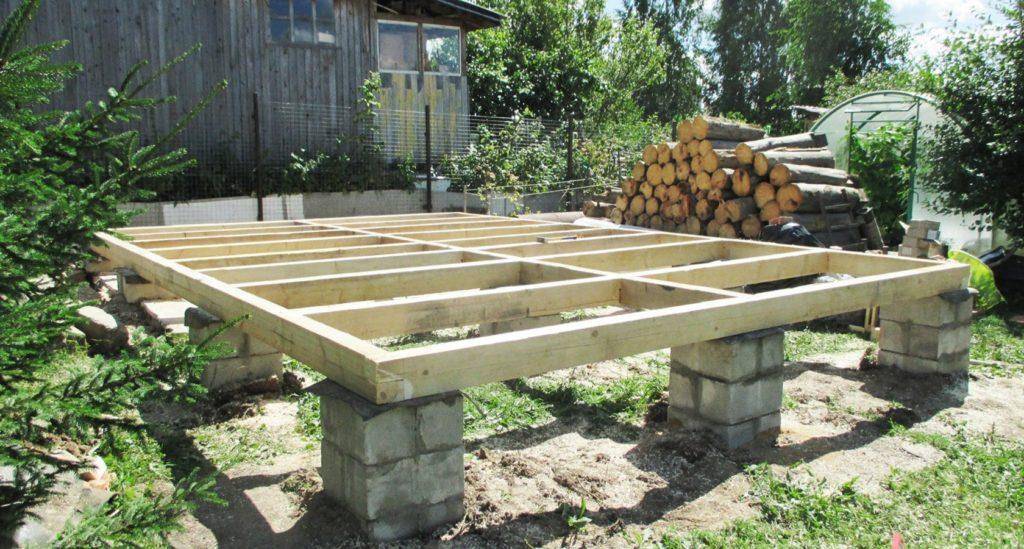

Столбчатое основание

Для домов небольшого веса используют столбчатое основание. Опоры бывают бетонные, каменные или кирпичные. Их устанавливают в углах здания, местах пересечения стен, на участках повышенной нагрузки. Расстояние между столбами составляет 1,2-2,5 м. Нижняя часть опор находится в земле, а верхняя выступает над ней на 50-60 см. Поверх столбов укладывается обвязка из балок.

Достоинства:

• отличается наименьшими финансовыми затратами;
• можно выполнить самостоятельно;
• быстро возводится.

Свайные фундаменты

Завершают наш экскурс в тему того, какие бывают фундаменты, достаточно популярные в последнее время свайные конструкции. Они включают в себя сваи, помещенные глубоко в грунт, и железобетонную армированную плиту, расположенную поверх них. Сами сваи могут быть изготовлены из металла, бетона, металла и бетона, а также древесины (для небольших и легких деревянных построек). Они различаются также по типу производства и монтажа (винтовые, набивные, забивные, вдавливаемые). Характеристики таких конструкций можно разделить на следующие две группы:

Преимущества

Свайные фундаменты можно использовать на слабых грунтах: рыхлых почвах, плывунах, песках — для передачи им основной нагрузки от несущих конструкций здания. Особенно хорошо они показывают себя на слабых грунтах, под которыми находятся более сильные. Также свайные фундаменты хороши на участках со сложным рельефом, поскольку, по сути, не вызывают необходимости в его выравнивании. При этом объем земляных работ при их устройстве относительно невысок, а ограничений на вес здания практически нет.

Недостатки

Такие конструкции стоят достаточно дорого, причем преимущественно из-за того, что для их установки требуется использование специализированной техники.

Ленточный фундамент

Такой тип фундамента для частного дома похож на уложенные в землю особые ленты. Глубина, на которую они заглубляются, зависит от используемых для их сооружения материалов.

Типы ленточных фундаментов

Существует два вида ленточных фундаментов, применяемых в строительстве:

• монолитный, возводимый тут же на стройплощадке;
• сборный, который собирается из готовых железобетонных блоков, кирпича или бутобетона.

Технология сборных фундаментов в упрощенном виде выглядит так: блоки ставят в траншею и связывают, швы наполняют раствором.

Монолитный же ленточный фундамент  — это надежная и долговечная конструкция из железобетона и арматуры, устойчивая к деформации и подземным водам. Строим фундамент так: копаем траншею равную периметру здания, а также в будущих местах нахождения внутренних несущих стен, затем монтируем опалубку, формируем армирующий пояс и заливаем бетон

Очень важно заливку делать не за два, а за один день, во избежание образования шва, уменьшающего прочность. Главный плюс такого фундамента – возможность соорудить конструкцию любой формы.

Плюсы и минусы ленточного фундамента из блоков ФБС

Такие фундаменты очень долго сохраняют свои характеристики, однако они могут быть исключительно прямоугольными, и кратными по длине величине блока. Еще один недостаток – немалая стоимость.

Ленточный фундамент, оптимальный вариант

При выборе такого фундамента для частного дома необходимо  в первую очередь определиться с глубиной его закладки. Бывают конструкции глубокого (1,5-2м) и мелкого (30-70 см от поверхности грунта) заложения. Первый вид пригоден для тяжелых зданий и грунтов, подверженных изменению от перепадов температур, второй – применяется только для одноэтажных строений из кирпича или дерева.

Мелкозаглубленный фундамент

Это бетонная лента на песчаной подушке. Являясь экономичной конструкцией и позволяя возводить здания на участках с высокими грунтовыми водами, он, тем не менее, имеет несколько минусов:

• малая жесткость;
• обязательное наличие очень качественного армирования;
• непригодность для домов из тяжелых материалов;
• необходимость песчаной подушки и дренажа.

Полнозаглубленный фундамент

Позволяет выдерживать более высокие и массивные строения и не боится подземных вод. Он не деформируется при перепадах температур и позволяет возвести цокольный этаж, но требует много финансовых и трудовых затрат. Кроме того, не подходит для мест, где слишком высок уровень подземных вод. Для такой конструкции:

необходима специальная техника;
важно качество заделки швов и гидроизоляции;
для установки блоков нужно хорошее основание;
есть риск усадки.

Ленточный фундамент — наилучшее решение для малоэтажных зданий из кирпича, камня, блоков, керамзито- и шлакобетона. Он оставляет возможность оборудовать подземные гаражи, подвальные помещения и цоколи, для чего основание углубляют на высоту подземного этажа.

Технология построения фундамента для дома

Подготовка площадки к строительству фундамента

Подготовительные работы включают срезку растительного слоя, планировку площадки, закупку и завоз строительных материалов, приспособлений, инструмента.

Пошаговая инструкция для начинающих:

•    траншеи роются экскаватором, зачистка дна котлована делается вручную по проектным отметкам;
•    опалубку устраивают из щитовых элементов выше уровня земли на 30 – 50 см для обустройства цоколя;
•    арматуру связывают в каркас внутри опалубки или собирают снаружи, а затем устанавливают блоками;
•    бетон заливается в опалубку слоями с обязательной вибрацией;
•    дожидаются набора прочности, снимают опалубку.

Делается обклеечная или обмазочная гидроизоляция поверхности перед кладкой стен, затем выполняется обратная засыпка траншей и неиспользованных карманов по бокам.

Виды фундаментов для частного дома

Основная классификация, описывающая, какие бывают фундаменты для строительства дома, учитывает их конструкцию и вес, на которые они рассчитаны. В чистом виде выделяются ленточный, столбчатый, монолитный и свайный. В некоторых случаях используют их комбинации. Например, ленточный по периметру здания со столбами или сваями в центре. Все зависит от величины нагрузки, которую испытывает основание от самого частного дома.

Ленточный

Названием ленточный фундамент обязан своему внешнему виду. Это вкопанные в землю ленты, которые опираются на плиты. Они и воспринимают вес от выше лежащих конструкций и передают ее на землю. Чаще такие ленты выполняют по периметру здания и в месте расположения несущих стен. Здесь есть два варианта, как правильно построить фундамент – монолитный и сборный. В первом случае сооружают опалубку, после чего в нее нужно залить бетонный раствор, а во втором – используют отдельные элементы, например, пеноблоки, бутобетон, бутовый камень или пенобетон.

Столбчатый

Самый дешевый вариант – это столбчатый. Здесь требуется минимум материалов. Сама конструкция представляет собой столбы, погруженные на определенную глубину или же бетонную смесь. Последнюю погружают заранее в пробуренную скважину. Для одноэтажных коттеджей такой вариант считается оптимальным, особенно, если он легкий деревянный. Недорогой столбчатый фундамент для дома может быть тоже монолитным или сборным. В первом варианте нужно копать скважины, в которые заливают бетон, во втором – собирают столбы из блоков или кирпичной кладки.

Монолитная плита

Самым дорогим и надежным является плитный фундамент для дома. Он представляет собой монолитную поверхность, на немного заглубленную в землю или же лежащую на ней. Толщина плиты может изменяться в пределах от 0,3 до 1 м. Для устойчивости ее армируют металлическими прутьями диаметром 12-25 мм. Используется плита при очень больших нагрузках от этажности (чаще больше 2 этажей) или же слабых грунтах. Плита равномерно распределяет усилия по всей своей поверхности. Она бывает:

1. Монолитной. Самый распространенный вариант, когда всю площадь под строением заливают бетонным раствором толщиной до 50 см в зависимости от рассчитанной массы.
2. Кессонной. Подходит для легких построек – деревянных или металлических каркасных или из газоблоков. Это облегченный и экономичный вариант.
3. Шведская плита. Используется при строительстве из SIP-панелей или же каркасных. Подходит только для хорошо дренированной почвы.

На сваях

Немного схож со столбчатым свайный фундамент для дома, но он является более дорогостоящим. Используется он на неустойчивой почве или когда сильный грунт расположен очень глубоко – песке, плывунах, при близком расположении грунтовых вод. Даже значительные веса легко передаются на сваи, которые на поверхности объединены ростверком. Они могут быть деревянными, металлическими, бетонными с армированием. По принципу заглубления сваи могут быть:

• винтовыми – закручиваются в землю;
• забивными – забиваются специальным гидравлическим молотком до отказа;
• набивными – бетон заливают в заранее пробуренную скважину;
• вдавливаемыми – вдавливаются гидравлическими насосами.

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

Способность выдерживать значительные нагрузки;

Простота в сооружении;

Относительно низкая себестоимость;

ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Подготовительные работы

В первую очередь еще до строительства у вас должен быть готов план ленточного фундамента многоэтажного здания. Без него выполнять работы просто нельзя

Важно заранее просчитать, какая будет глубина, ширина, форма фундамента и многое другое. Только после этого можно приступать к процессу

Для начала нужно подготовить участок, убрав все лишнее: мусор, деревья, пни и т. д. Вам ничто не должно мешать. Кроме того, позаботьтесь о материалах, которые потребуются для строительства:

• щебень;
• песок;
• цемент;
• пластификаторы;
• прутья арматуры и проволока для обвязки;
• доски и щиты для опалубки;
• гидроизоляционный материал.

Вам нужны еще и подходящие инструменты:

• бетономешалка;
• ведра, лопаты, уровень, рулетка, отвес, нивелир;
• веревка и колышки;
• мастерок;
• молоток, шуруповерт, гвозди и саморезы.

С этим набором у вас все получится. И для начала, на участке делается разметка будущего фундамента. За основу берутся две точки (линия забора, столбы и т. д.), параллельно которым нужно делать линию фундамента. Ориентируясь на нее, делается подробная разметка согласно плану. В ход идут колышки и веревка.
