Простые решения
Если опыта и таланта работы с деревом и металлом нет, как и денег для оплаты труда мастера, а флюгер установить очень хочется, то на помощь придут простые материалы и интересные и оригинальные решения. Можно изготовить флюгер из пластиковых бутылок. Уж этого добра в каждом доме хватает, и ловкости рук для этой конструкции тоже должно хватить у каждого.

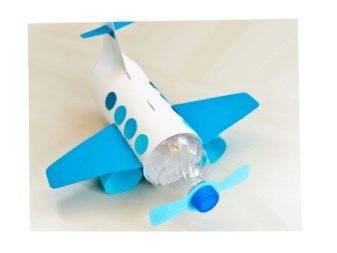

Есть вариант недолговечного флюгера из одной пластиковой бутылки. Можно проявить изобретательность и сделать его из нескольких пластиковых бутылок.
Алгоритм изготовления флюгера из одной бутылки:
- Необходимо подготовить несколько предметов, чтобы сделать флюгер. Это 2-литровая пластиковая бутылка, ножницы или острый канцелярский нож, лист картона и простой карандаш, водостойкие краски, скотч.
- На листе картона отмечаются крылья пропеллера. Чтобы не ошибиться с диаметром крепления самого пропеллера, можно использовать пробку от бутылки. Ее обводят с маленьким припуском на внутренней стороне картонной заготовки.
- Чтобы картонная деталь не порвалась, необходимо обе стороны картона обработать скотчем с двух сторон.
Ширина крыльев самолета устанавливается исходя из длины пластиковой бутылки. Можно задекорировать их любым образом – украсить красными звездами, можно использовать различные полосы разной величины и цвета, вырезав все эти детали из картона предварительно.
Далее нужно взять пластиковую бутылку и в местах, где будут установлены крылья самолета, сделать надрезы. Делать это удобнее при помощи острого ножа. Корпус самолета можно тоже украсить с помощью водостойких красок
Чаще всего используются акриловые краски, так как они обладают повышенной стойкостью, что для флюгера очень важно.
У бутылки откручивается пробка и прикрепляется пропеллер флюгера. После его установки пробка прикручивается обратно.
- Чтобы можно было сделать настоящую компактную кабину, в области крыльев прорезается прямоугольное, квадратное или круглое отверстие.
- Чтобы крылья фигуры были надежнее, их тоже рекомендуется с двух сторон обклеить скотчем.
- В «кабину» можно усадить игрушечного пилота. Дети будут в восторге от такого флюгера. А еще лучше сделать его совместно с детьми.

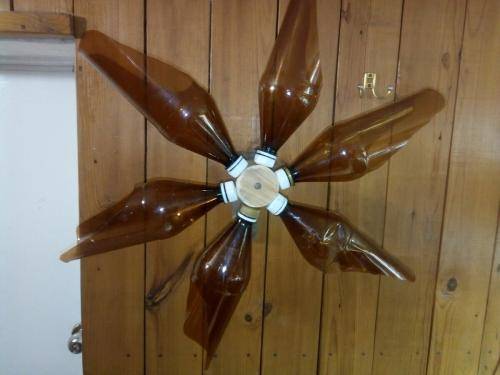

Модель из нескольких пластиковых бутылок будет долговечнее и прочнее, нежели предыдущий вариант. Чтобы изобрести эту модель, потребуются бутылки из пластика объемом 1,5 литра (4 штуки), пластиковые емкости объемом 0,5 литров в количестве 2 штук, канцелярский нож, ножницы, клей «Момент», отвертка, 3 штуки саморезов 25*2,5 мм, небольшой отрез пластика, водостойкая краска, кисть.
Алгоритм действий для изготовления флюгера-самолета:
У трех пластиковых бутылок объемом 1,5 литра отрезают дно.
Карандашом или маркером обозначают контуры лопастей. Лучше всего сделать разметку, чтобы одна линия проходила в углубленной части донышка, а другая – на выпуклой грани
Важно помнить, что линии должны быть несколько округлой формы.
- Острым ножом нужно удалить все ненужные части бутылки из пластика. В этом месте получается верхушка флюгера. Два других донышка бутылок аналогичным образом обрабатывают.
- Чтобы пропеллеры самолета вращались свободно и легко, необходимо сделать отверстия в центре детали. Проделать их можно как шилом, которое раскалено, так и дрелью.
- Вертушки изготовлены. Теперь на очереди корпус самолета. Из куска пластика необходимо вырезать крылья будущего изделия. Их размер должен составлять 35*4 сантиметра. Позже на крыльях можно установить дополнительные вертушки.
На пластиковой бутылке объемом 1,5 литра делаются отверстия с обеих сторон, чтобы на этих местах установить крылья самолета.
Через эти отверстия вставляются заготовленные крылья
Важно проследить, чтобы длина крыльев самолета с двух сторон была одинаковой.
На двух других бутылках из пластика объемом 0,5 литра делаются надрезы с одной стороны, чтобы соединить все детали.
Все стыки нужно обработать клеем «Момент» или другим суперклеем. Это нужно сделать очень тщательно.
- Когда вся конструкция с клеем высохла, в бутылке, расположенной по центру, делают отверстие под ось вращения.
- Края этого отверстия тщательно обрабатываются суперклеем и ось вращения устанавливается в это отверстие.
- Опять все детали должны хорошо просохнуть.
- В отверстие, которое заранее было подготовлено, монтируется саморез. После этого он не очень плотно закручивается в середину пробки. Это необходимо сделать со всеми бутылками.
- Пробки с саморезами возвращаются на бутылки.
- Для реалистичности изделия можно сделать хвостовую часть самолета из пластика.
- После сборки самолета можно его декорировать, как хочется – хоть с помощью аэрозольных красок, хоть акриловых.
Порядок работ
В качестве примера возьмем фигуру кота.
Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.
Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.
Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.
Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.
Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.
Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.
Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.
Читать также: Чем подсветить рабочую зону на кухне
Следующим шагом вырезается заготовленный фрагмент требуемого размера.
Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.
После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.
В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.
Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.
Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.
Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.
По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.
Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.
В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.
В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере
Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.
Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.
Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.
Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.
По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.
Зачем нужен флюгер
Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:
- Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
- При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.
Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.
Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.
Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.
Как устроен флюгер
В конструкции флюгера используется четыре основных узла:
- Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
- Подшипник качения;
- Ось вращения;
- Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.
Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.
Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.
Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.
Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.
Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.
Читать также: Паспорт счетчика электроэнергии меркурий
Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.
Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.
Фанерная модель
Из кусков фанеры, оставшихся, допустим, после ремонта, вполне возможно смастерить прекрасный флюгер. Для начала стоит выбрать простейшую конструкцию.
Нужно вырезать из фанеры три равнобедренных треугольника. Оптимальные размеры самого большого из них — 20 см (длина основания) на 30 (общая высота). В этом треугольнике по центру надо просверлить отверстие для последующего закрепления флюгера на бруске. Отверстие по своим размерам должно соответствовать диаметру обычного гвоздя.
Второй треугольник следует сделать поменьше — с габаритами 12,5 на 12,5 см. В нем со стороны вершины следует вырезать тоненький прямоугольник. Он должен доходить приблизительно до середины треугольника.
Третий треугольник должен быть еще меньше — с размерами 7,5 на 7,5 см. В нем тоже вырезается прямоугольник, но на этот раз он должен начинаться от основания.
Теперь соединяем все вместе: самый большой треугольник — основа, к нему приклеиваем среднюю деталь, причем роль крепления будет играть вырезанный прямоугольный участок. Таким образом, у флюгарки (так называют вращающуюся часть флюгера) образуется хвост.
С другой стороны к большому треугольнику прикрепляем самый маленький треугольник. В итоге конструкция должна получиться похожей на самолет.
В отверстие в центре главного треугольника вставляем гвоздь с нанизанной на него бусинкой. Еще две бусинки надеваем на этот гвоздь снизу.
Теперь гвоздик нужно всего лишь забить в деревянный брусок. В общих чертах конструкция готова. Дополнительно ее можно залакировать, покрасить, пропитать водоотталкивающими составами.
Установка флюгера
Монтаж флюгера производится на высшую точку крыши. Обычно это конек или дымоход, иногда — антенна или иное сооружение. Главное, чтобы это была высшая точка, другие варианты установки сильно снижают эффект от работы устройства. Все элементы конструкции должны быть тщательно отбалансированы, чтобы обеспечить максимальную легкость вращения. Шток, на котором будет расположен флюгер, должен быть качественно закреплен, но иметь возможность демонтажа для периодического обслуживания.
Ветряки, выполняющие функции флюгеров, довольно широко распространены среди владельцев частных домов. Они играют роль декоративных элементов, украшают крышу, придают дому особенный шарм и стиль. Устройства просты и могут быть изготовлены самостоятельно, что увеличивает их привлекательность для пользователей.
Выбор оси вращения флюгера
Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:
- Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
- Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
- Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
- Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.
Ветроуказатель на крышу: устройство и принцип работы
Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:
метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;
Современный флюгер — это не простое механическое устройство, а сложный электронный прибор
приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;
Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер
дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;
Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора
декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.
Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора
Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:
- Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
- Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
- Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
- Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
- Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
- Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
- Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
- Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.
Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

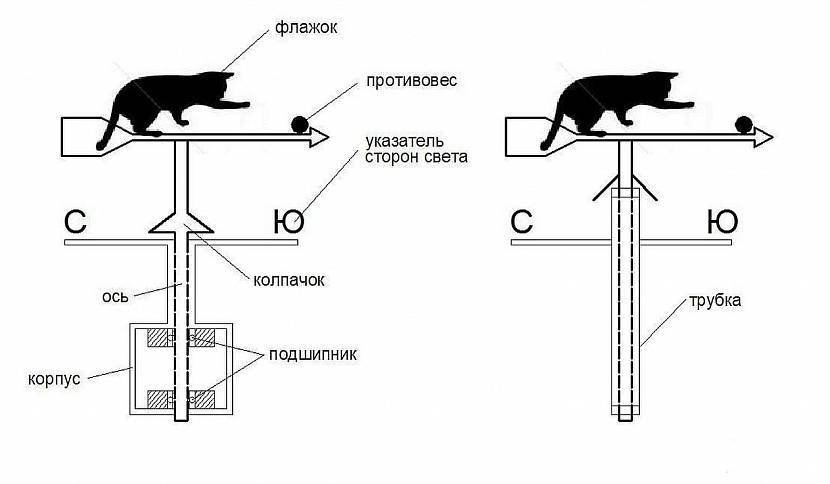

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.
Красивый деревянный флюгер в виде самолёта
На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.
Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:
Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.
Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.
В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.
Назначение и принцип работы
Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.
Что такое флюгер
Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

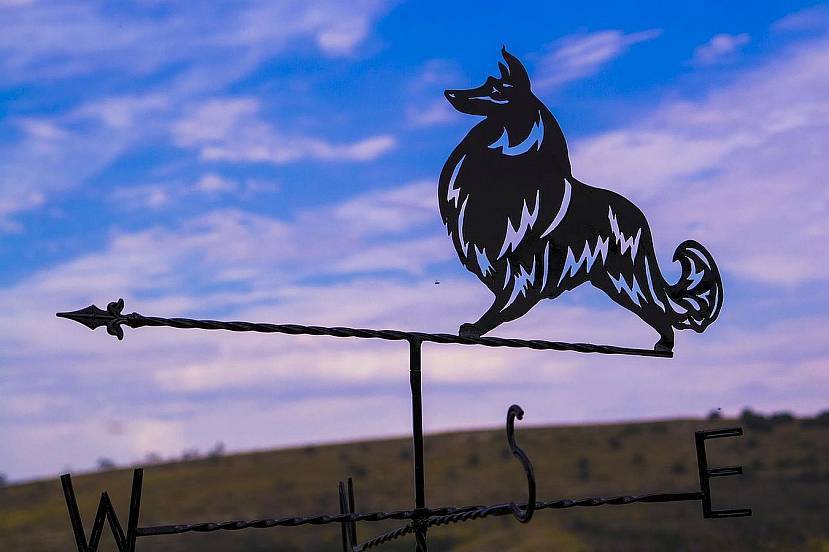

Конструкция с собакойИсточник orgpage.ru
Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.
Составные части
Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.
Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.
Из чего состоит ветрякИсточник build-experts.ru
Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:
- уголки;
- накладки;
- ботлы;
- гайки.
Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).
Виды конструкций
Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:
- Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
- Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
- Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
- Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
- От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
- Электростанции. Во время работы ветряные флюгеры генерируют электричество.

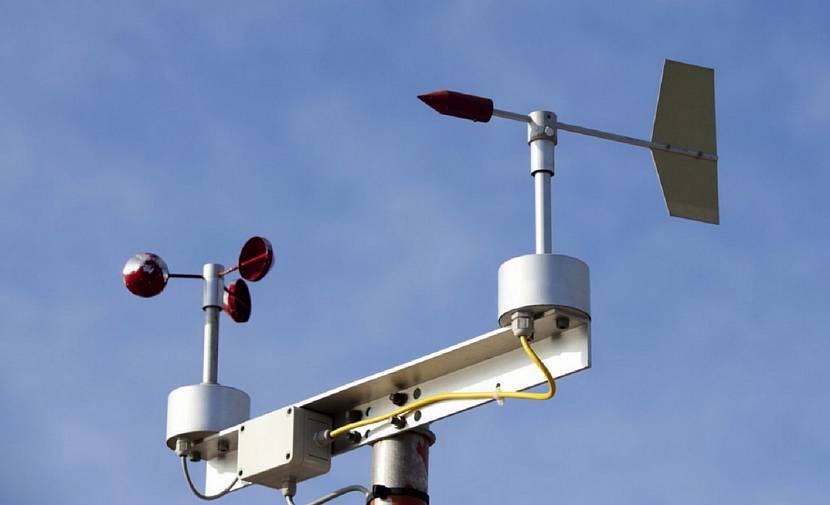

Профессиональный анеморумбометрИсточник ru.lifehackk.com
Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

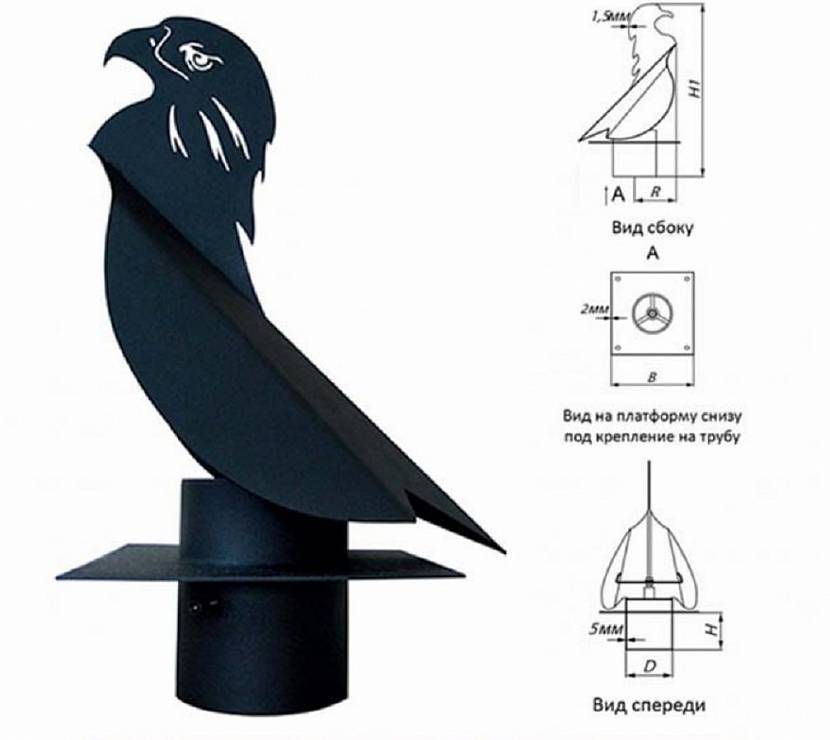

Модель на трубное отверстиеИсточник odymohodah.ru

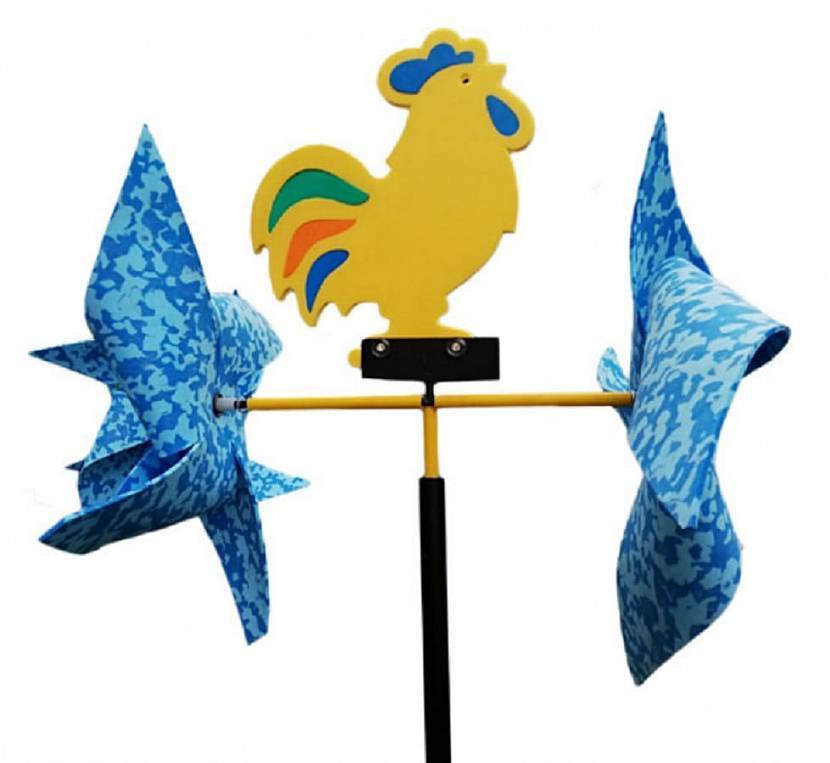

Флюгер-пугало от пернатыхИсточник m-dachnik.com
Как сделать флюгер своими руками
Классический флюгер из металла
Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.
Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.
Необходимые материалы и инструменты
Перед тем, как делать флюгер, нужно приобрести необходимый материал:
- Металлический лист толщиной 1,5-2 мм.
- Проволока толщиной 3 мм
- Три трубки из металла диаметром 15, 22,5 и 25 мм
- Трубка из меди диаметром 18 мм
- Труба профильная 15х15 мм
- Металлический шарик диаметром 80 мм
- Шарик от подшипника диаметром 15 мм
- Круглый металлопрокат 12 мм
- Пластина из железа 60х60 мм толщиной 12 мм
Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.
Вырезаем фигурку из шаблона
На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.
Изготовление стрелки
Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.
Изготовление поворотного узла

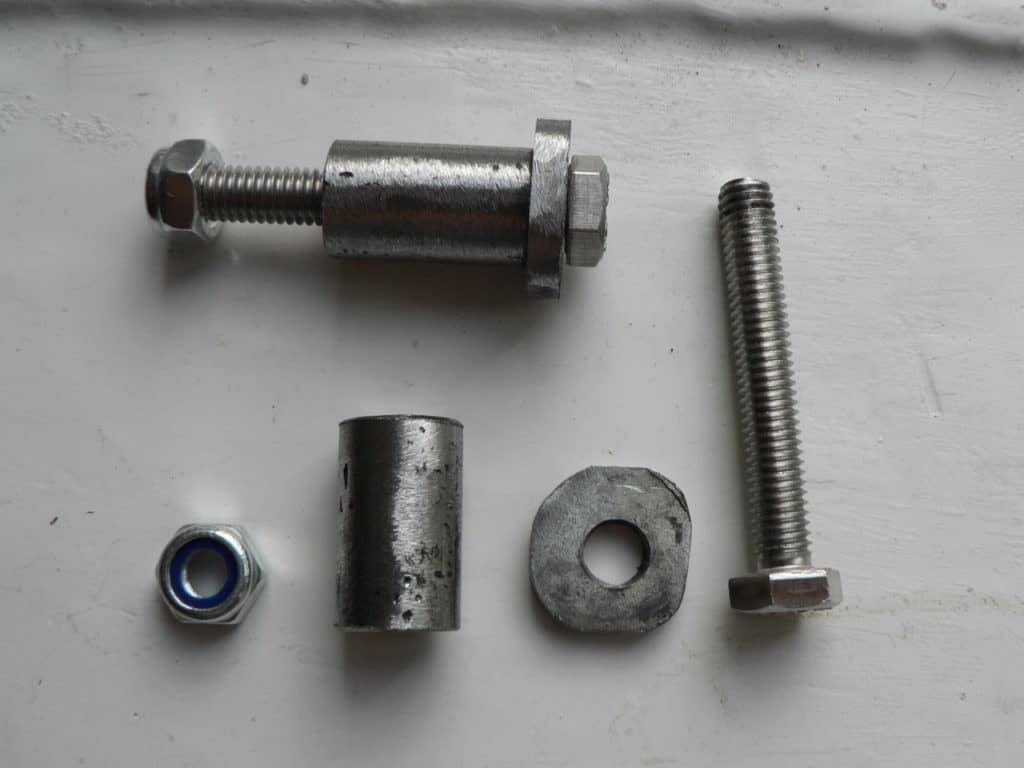

Самодельный поворотный механизм
Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.
Крепление флюгера
После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки
При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны
Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.
