Дымовая труба: расчет высоты и сечения, проверка уровня тяги, правила и онлайн-калькулятор

Расчет высоты по тяге

Этот показатель очень важен для котлов, работающих на твердом топливе. Минимальную необходимую высоту дымохода для создания нормальной естественной тяги производители такого оборудования обычно указывают в инструкции по его монтажу. Однако в случае необходимости расчет высоты дымохода по тяге можно выполнить и самостоятельно.

Использовать для этого нужно такую формулу:

Здесь H — высота дымохода от патрубка твердотопливного агрегата, pв — плотность воздуха, pг — плотность СО.

Плотность воздуха для расчета по этой методике определяется так:

1.2932 — плотность воздуха при принятых стандартных условиях, а t — температура в котельной (обычно +20 С°).

Параметр ρг же из формулы определяется по специальным таблицам с использованием такой формулы:

Y1 — t угарных газов на входе в дымоход, согласно технологической документации, а Y2 — t газов на выходе из трубы. Последний параметр определяется по следующей формуле:

Q — мощность нагревательного агрегата, а коэффициент В имеет значение:

для «сэндвич»-трубы оцинкованной — 0.85;
для обычной стальной — 0.34;
для кирпичной — 0.17.

Как проводится расчет высоты дымовой трубы

Правильность расчета высоты дымовой трубы сказывается на работоспособности отопительного агрегата, выражаясь в достижении необходимой величины естественной тяги. По нормативам, задаваемым СНиП, высота не может быть менее пятиметровой. Пренебрежение этим указанием приводит к падению уровня естественной тяги и неэффективной работе отопительной системы. Устанавливая слишком высокую трубу, также снизим естественную тягу, потому что дым, проходящий по чрезмерно удлиненному каналу, будет остывать и перемещаться с падающей скоростью. Неправильные подсчеты приводят к возникновению воздушных завихрений и проблемам, связанным с зоной ветрового подпора. Сильными порывами ветрами может быть даже погашен огонь в топке.

Вычисления, производимые в ходе возведения объектов промышленного строительства, весьма сложны и сопряжены с введением большого количества различных показателей. Определяясь с высотой дымохода для объекта частного строительства, желательно соблюдать следующие рекомендации:

длина должна составить не менее пяти метров на отрезке, соединяющем основание и самую высокую точку. При такой длине обеспечивается достаточная безопасность от возгорания;
дымоход, устанавливаемый на плоской крыше, должен возвышаться над ее поверхностью не менее, чем на полметра;
при возведении дымохода на скатной крыше труба, расположенная на расстоянии менее полутора метров от конька, устанавливается выше него на полметра. Обязательным в этом случае является дополнительное укрепление конструкции растяжками для повышения устойчивости, иначе она может быть повреждена сильными порывами ветра. При расстоянии до трех метров от конька труба устанавливается на одной высоте с ним. Если расстояние превышает три метра, то угол между горизонтальной линией крышного конька и виртуальной линией, проведенной между коньком и верхним срезом дымохода, должен составить 10º;
расстояние между трубой и высокими деревьями и постройками должно составить более двух метров;
если материал кровли горюч, то высоту дымохода следует дополнительно увеличить на полметра;
на многоуровневой крыше с перепадами высот при проведении расчетов опираются на высоту конька;
при расположении котельной в домовой пристройке оголовок трубы должен подняться над зоной ветрового подпора, располагающейся в пространстве, заданном проведенной под углом в 45º линией от верхней точки дома до поверхности земли.

Если материал кровли не имеет огнеупорных свойств, длину наружной части дымохода нужно увеличить

Документация, прилагаемая к отопительному оборудованию, содержит значения параметров, оказывающих влияние на подбор высоты дымовой трубы.

Проведение вычислений связано с применением формулы:

Hmin = √A*Mi*F/(Спдкі*Сфі*√V*T)

Этой формулой предусматривается использование таких параметров: A – коэффициента, характеризующего региональную метеорологическую обстановку; Мi – массы газовых образований, проходящих по дымоходу за единицу времени; F – скорости оседания частиц, образующихся при горении; Спдкi и Сфi – показателей, отображающих уровень концентрации веществ, которые содержит дымовой газ; V – объема газа; T – разницы значений температуры воздуха при поступлении в трубу и при выходе из нее.

Основные виды расчетов для промышленных дымовых труб

Расчет аэродинамики трубы

Грамотный аэродинамический расчет дает возможность объективно оценить производительность дутьевой и тяговой систем, а также перепад давлений в воздушном и газовом трактах котельной.

Итогом аэродинамических вычислений служат рекомендации специалистов по высоте и диаметру дымовой трубы и оптимизации участков и элементов газо-воздушного тракта.

Определение высоты сооружения

Следующий пункт проекта — экологическое обоснование размера трубы, исходя из расчетов рассеивания вредных продуктов сгорания топлива в атмосфере.

Расчет высоты дымовой трубы производится, исходя из условий рассеивания выброса вредных веществ.

При этом должны соблюдаться все санитарные нормы для коммерческих и заводских предприятий, а также учитываться фоновая концентрация данных веществ.

Последняя характеристика зависима от:

метеорологического режима атмосферы в данной местности;
скорости потока масс воздуха;
рельефа местности;
температуры отводимых газов и пр. факторов.

В ходе данной стадии проектирования определяется:

оптимальная высота трубы;
максимальный, разрешенный объем выброса вредных веществ в атмосферу.

Прочность и устойчивость трубы

Данные расчеты производят для определения способности выбранной конструкции выдерживать воздействие внешних факторов:

сейсмической активности;
поведения грунта;
ветровых и снеговых нагрузок.

Учитываются и эксплуатационные факторы:

масса трубы;
динамические колебания оборудования;
температурное расширение.

Прочностные вычисления дают возможность подобрать не только конструкцию и форму ствола сооружения. Они позволяют, и произвести расчет фундамента под дымовую трубу: определить его конструкцию, глубину заложения, площадь подошвы и пр.

Тепловой расчет

Теплотехнический расчет необходим:

для нахождения температурного расширения материала трубы;
определения температуры ее наружного кожуха;
выбора типа и толщины .

Из чего изготавливают трубы

Керамические трубы для дымохода

Четыре основных строительных материала, из которых изготавливают дымоотводные трубы: сталь оцинкованная, керамика, нержавеющая сталь, кирпич на основе глины.

Дымоходы квадратные, возведенные из кирпича по всем нормам выполнения печных работ, отличаются высокой пожаробезопасностью и отсутствием способности накапливать на стенках отложения сажи. Кроме этого материал достаточно теплоемкий и крепкий по механическим меркам. Единственным недостатком кирпича является его подверженность разрушению за счет деструктивного воздействия химических реакций между водой и оксидом серы.

Стальные дымоотводы удобны тем, что позволяют получить канал любой конфигурации. Недостатком является непродолжительный срок службы, так как металл имеет свойство прогорать и подвергаться коррозии. Более устойчивыми являются нержавеющие элементы.

Трубы из керамического материала спокойно выдерживают повышенную температуру и агрессивную среду оседающего конденсата. Сборку такой конструкции сложно проводить по причине большой массы элементов, где для прочности применен каркас из стальных стержней.

Сэндвич дымоход

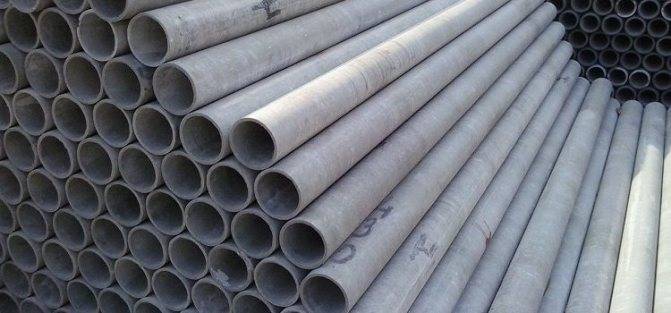

Асбесто-цементные трубы

Стальной дымоход

Кирпичный дымоход

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

«А» – климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
«Мi» – масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
«F» – время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
«Спдкi», «Сфi» – уровень концентрации веществ в отработанном газе;
«V» – уровень объема отработанных газов;
«Т» – разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.. Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица “Высота печной трубы над коньком”

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Аэродинамический расчет параметров дымовой трубы котельной

Дымоход — это составная часть единой системы, включающей теплогенерирующую установку, воздуховоды и газоходы. Дымовой трубой обеспечивается рассеивание в атмосфере вредных выбросов, содержащихся в дымовых газах. Аэродинамический расчет параметров дымовой трубы котельной необходимо проводить для того, чтобы система эффективно выполняла свои функции и не несла угрозы человеческому здоровью.

Выбор трубы для котельной и ее установка производятся только в соответствии с результатами предварительных расчетов, для которых используются специальные формулы или компьютерные программы

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

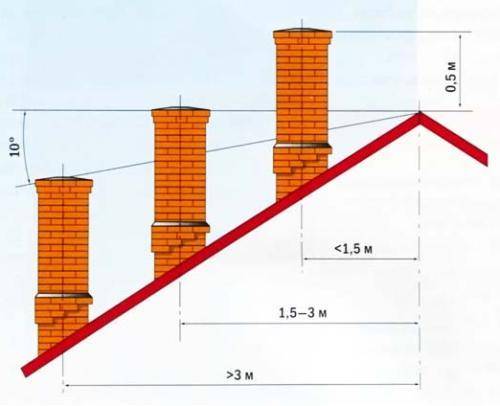

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Высота оголовка вычисляется по следующей формуле: h_{дымохода}= h_дома— S/tg80о, где h_{дымохода} и h_дома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода}= 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Вводим параметры дома из предыдущего примера в помеченные ячейки.
После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.
Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.
Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Основные расчеты для подбора дымовой трубы

В качестве основных параметров для подбора дымовой трубы выступают расчет высоты и диаметр этого элемента.

Определяется предварительная минимальная высота дымовой трубы (м).

Высота устройства отвода дымы для котельной зависит от равенства значения силы естественной тяги и сопротивления газов в трубе и газоотводных каналах. В зависимости от сырья, из которого изготавливается это приспособление, некоторые вычисления могут различаться. Поэтому приведем общий расчет высоты трубы, ее можно найти по формуле H = √g. Подкоренная величина представляет собой сложное математическое выражение, вследствие чего приведем нахождение g в несколько этапов, для этого условно примем g = z×с, тогда z = (А×F×m×n×η(M(SO₂)+5,88M(NO₂)))/ПДК(SO₂). Значение с является кубическим корнем от отношения N/(V₁×∆T),

где А – принимается равным 200 (для Европы и некоторых регионов России (южнее 500 с. ш.));

F – коэффициент для учета скорости осадка зольных вредных веществ, равный 1;

m – показатель условий выхода дыма из трубы;

n – тоже принимается равным 1;

m = 1/(0,67+0,1×√f+0.34b, где b – кубический корень от f;

ПДК (SO2) = 0,5 кг/м3;

N – число одинаковых труб;

V1 – объем газов, образованных в результате горения;

∆T – разница температур нагретого дыма и воздуха атмосферы;

Расчет f проводят по этой формуле f = 1000(ῳ2×D)/(H2×∆T).

ῳ – среднее значение скорости прохождения дыма по трубе;

D – диаметр устья трубы.

D = √4V/πῳ.

Схема и габариты конструкции

Чтобы приступить к процессу обустройства дымовой трубы для котельной, необходимо изучить определенные строительные нормы, в которых четко указан регламент процесса и характеристики для ее возведения.

Важно знать, что независимо от типа дымовой трубы (бытовая или промышленная), в ее состав входят такие элементы, как ствол дымохода, фундамент и цокольная часть. Разумеется, что сам процесс постройки реализуется поэтапно

Сначала устанавливают фундамент, потом цокольную часть и в конце сам дымоход. Некоторые изменяют порядок сооружения, однако этого делать не рекомендуется, так как можно нарушить функциональность системы

Разумеется, что сам процесс постройки реализуется поэтапно. Сначала устанавливают фундамент, потом цокольную часть и в конце сам дымоход. Некоторые изменяют порядок сооружения, однако этого делать не рекомендуется, так как можно нарушить функциональность системы.

Согласно строительным нормам и правилам (СНиП), все дымовые трубы котельных и их габариты определяются высотой. Так, например, промышленные дымоходы, должны быть выше наиболее высокого здания по округу на 25м. Если речь идет о бытовых дымовых трубах котельной, то их оптимальная высота – выше 5 метров относительно крыши. Лучше не вмешиваться в данные параметры, так как от них зависят показатели системы отопления.

На габариты дымохода, особым образом, влияет материал, из которого он сделан. Поэтому:

кирпичный дымоход не должен быть ниже 30м., не выше 70м., с диаметром не меньше 60 см., и не больше 8м.;
железобетонный дымоход не может быть выше 300м., а его максимальный диаметр составляет 10м.
стальные конструкции достигают до 30м., с максимальным диаметром до 1м.

Если превысить данные значения, это повлечет потерю жесткости дымоходной трубы и затруднит процесс горения топлива.

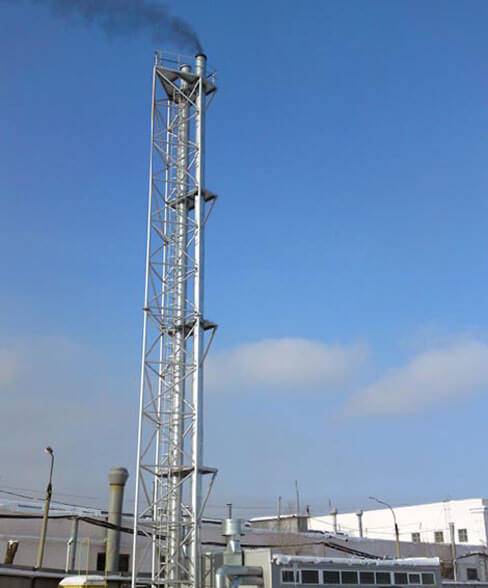

Основные параметры дымовой трубы промышленного назначения

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

Вычисление аэродинамических показателей

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Размер конструкции по высоте

Последний параметр зависит от следующих факторов:

Метеорологический режим атмосферы в определенном регионе.
Скорость движения воздушного потока.
Рельефные особенности местности.
Температурные значения отводимого газа.

В процессе проектирования конструкции для отвода вредных продуктов сгорания топлива определяются такие показатели:

Оптимальный размер трубы по высоте.
Максимальное допустимое значение объема вредных выбросов в атмосферный слой.

Показатели прочности и устойчивости трубы

Конструкция трубы также определяется соответствующими расчетами, которые предусматривают комплексное вычисление оптимальной устойчивости и прочности конструкции.

Эти расчеты необходимо проводить для того, чтобы определить способность дымовой трубы противостоять воздействию следующих факторов:

Сейсмическая активность.
Поведение почвы.
Нагрузки от ветра и снега.

Во внимание принимаются и другие функциональные особенности трубы:

Масса конструкции.
Колебание оборудования динамического характера.
Расширение под воздействием определенной температуры.

Определение прочностных характеристик позволяют сделать правильный выбор конструкции и формы дымовой трубы. В соответствии с поведенными вычислениями выполняют расчет основания под возводимое сооружение: определяется его конструкция, величина заглубления и площадь подошвы.

Тепловые расчеты

Теплотехнические расчеты проводятся с определенной целью:

Определить показатели расширения исходного материала под воздействием определенной температуры.
Установить температуру наружной оболочки.
Выбрать тип и толщину утеплительного материала.

Принципы работы дымохода печи и бытовых котлов

Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.

Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.

Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.

Принцип работы дымохода прост:

выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Основные моменты в проектировании

Проект дымовой трубы разрабатывается, не отрываясь от всего проекта здания и отопительной системы. Место устройства выбирается, исходя из планировки здания и внутренних помещений, конструктивных особенностей самого здания, крыши.

Как правило, дымоход устраивается на кухне, реже в коридоре или подсобных помещениях, если стена между коридором или этими помещениями общая с кухней. Это касается дымоходной трубы для печи. Но в доме могут быть еще и дымоходы для отопительного котла, камина. В итоге, на крышу будут выводиться несколько труб.

Но можно не выводить все трубы на крышу. Существует технология объединения нескольких труб в один дымоходный канал. Это также должно учитываться при проектировании дымовых труб и составлении проекта всего здания. При этом следует учитывать объем всех выводимых газов от нескольких источников их образования, и соответственно этому рассчитывать внутренний размер дымоходной трубы.

При проектировании дымоходов следует учитывать, кроме высоты трубы, конфигурацию, внутреннее сечение, материал производства, вид отопительного устройства – котел, камин или печь, а также вид топлива – твердое, газообразное или жидкое. Неправильно составленный проект повлечет за собой снижение эффективности работы отопительных приборов, отсюда высокий расход топлива и, соответственно, увеличение денежных затрат.

Влияние высоты дымоходной трубы на эффективность работы отопительных приборов

Как было сказано выше, высота дымовой трубы напрямую влияет на качественную работу отопительных приборов. Из этого можно сделать вывод, что чем выше труба, тем лучше будет тяга и КПД работы приборов отопления.

Но не все так просто, как может показаться на первый взгляд. При устройстве слишком высоких конструкций, тяга станет меньше. Парадокс? Нет, все дело в аэродинамических сопротивлениях, которым подвергаются продукты сгорания в дымоходной трубе.

Дым медленнее поднимается вверх, если труба слишком высокая, в результате чего и медленнее остывает, нагревая стенки.

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора

Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот. Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки

Кстати, следует всегда стремиться к минимизации количества и длины подобных участков

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

Цены на дымоходную трубу

дымоходная труба

Основные правила расположения дымовых труб относительно элементов крыши здания

Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно). На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов

Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент).. Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево

Рисунок ниже показывает, как производится графическое построение в этом случае.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Дымовая труба: расчет высоты и сечения
