Дымоход для бани своими руками — изготавливаем из трубы

Тройники и отводы

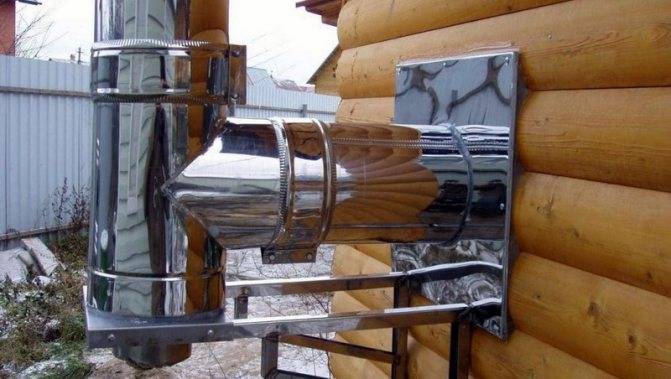

• Через стену труба может быть проведена и через металлический короб, так же, как через чердачное перекрытие. В этом случае короб заполняют каменной ватой, а небольшие зазоры вокруг трубы заделываются термостойким герметиком.
• На внешней стене устанавливается тройник, от которого и пойдет дальнейший монтаж – вверх, вдоль стены, и вниз, к сборнику конденсата.
• На стене устанавливаются специальные крепления-держатели, которые зафиксируют дымоход вертикально. Трубу поднимают выше высоты конька примерно на полметра — это необходимо, для создания хорошей тяги.
• Сверху на оголовок трубы надевается защитный грибок.

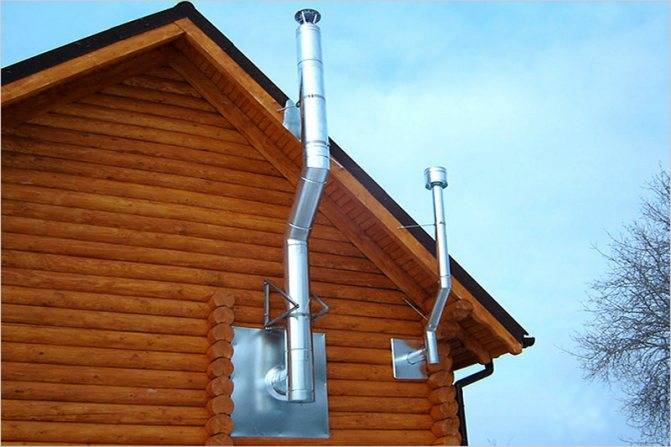

Монтаж наружного сэндвич-дымохода пояснен очень приблизительно, так как подробнее, со всеми нюансами, он расписан в специально посвящённой этому вопросу публикации нашего портала.

Кирпичный дымоход

Кирпичные дымоходы делятся на коренной и насадной. Для банных печей идеально подходит первый, коренной, который располагается рядом с печью.

Если печь сложена также из кирпича, то дымоход пристраивается к общей конструкции. Ну а если же печь металлическая, то она соединяется с кирпичным дымоходом металлической трубой.

Металлический сэндвич дымоход

Для мастеров, делающих сборку дымохода из сэндвич трубы, будут полезны готовые системы, в состав которых входят прямые трубы, отводы, хомуты. Сэндвич труба – это металлоконструкция, в которой элемент меньшего диаметра помещена в трубу с большим сечением. Пространство между трубами заполнено термостойким изоляционным материалом. Система отведения из металла имеет хорошую тягу, мало засоряется, так как поверхность гладкая, сечение круглое, саже некуда осесть.

Дымоходный канал варится жестко в цельный контур или собирается по схеме, в процессе сборки диаметры стыкуемых отделов должны совпадать. В случае большего сечения одного из компонентов соединение осуществляют через редукционные переходники, стыки герметизируют.

Принцип монтажа

Существуют 2 способа сборки трубы для печи бани из металла:

• По конденсату – нижнюю, более узкая часть отрезка трубы, вставляют в больший по сечению широкую уже установленный элемент. Этот тип сборки распространен при обустройстве бань. При работе печи капли конденсата стекают в отстойник, не попадая в утеплитель.
• По дыму – зауженная часть секций трубопровода расположена вверх. При такой схеме монтажа улучшается тяга. Делают для систем с высокой температурой отводных газов.

Также дымоходную магистраль размещают внутри бани (чащке всего), за стеной здания.

Инструменты, материалы

В производстве стальных дымоходов используется оцинкованная, нержавеющую сталь разных марок (ферритрные, мартенситные, хромоникелевые, иные), сэндвич-элементы. Трубы из сложнолегированной стали (нержавеющей) используют в основном для внешнего расположения системы в комплексе с низкотемпературными источниками тепла. Нержавейка имеет преимущества перед оцинкованной сталью по прочности, теплостойкости, отсутствию реакции на агрессивную среду, но стоимость материала и работ высока. Монтаж сети отвода газов для бани из сэндвич-труб – оптимальное решение для бани.

Для монтажа также понадобятся:

• болгарка, диски;
• дрель, набор сверл;
• лобзик, пила по металлу;
• молоток;
• шуруповерт, шурупы;
• отвертки;
• отвес;
• элементы, оснащенные ревизией;
• обжимные хомуты;
• кронштейны;
• жаростойкий герметик на силиконовой основе;
• материал для теплоизоляции (слой толщиной 10 см).

Схемы монтажа сэндвич дымохода

Сборка дымового контура делается поэтапно, начиная от печи к крыше. Особенность дымохода для бани из нержавейки, другого металла – он размещен у опорной стены (но не на ней, не вполтную), часто вокруг трубопровода строят кирпичную шахту (из пеноблоков).

Подготовительная стадия

• Нарисуйте схему дымопровода, выделив все конструктивные элементы.
• Произведите расчеты площадей сечения элементов, их длины, углов изгиба.
• Нанесите на несущую стену осевую разметку размещения, очертите отверстия в перекрытии, кровле.
• Вырежьте отверстия в местах прохода трубы в бане через потолок и крышу.
• Продумайте схему крепления.
• Сделайте изоляцию примыкающей стены термостойким материалом.

Смонтировать сеть вывода дыма можно как внутри бани, так и снаружи. Чаще делают внутренний дымоход, это экономит дрова, материал, силы, деньги.

Подробное устройство дымохода в бане для дровяной печи, устанавливаемого внутри помещения:

1. К патрубку печи присоедините прямую однослойную трубу, длиной не меньше 1 м, из огнеупорной легированной стали. При строго вертикальном расположении не делают отводы, тройники. Далее трубу можно делать из сэндвич-труб.
2. При установке сборника конденсата на высоте 0,5 м от печи делают угловой отвод (45°), ведут наклонный участок, вставляют тройник. Далее вверх отправляют вертикальную магистраль, вниз отводят емкость под конденсат.
3. Подсоединяйте элементы трубопроводов, фиксируя места стыков огнестойким герметиком, хомутами.
4. Проход сквозь перекрытие, потолочный проходной узел, монтируется в виде короба из металла с центральным, жестко зафиксированным отверстием, совпадающим с осью магистрали. Отрезки сэндвич-трубы выступают за уровни перекрытия не меньше, чем на 7 см. Статичность отверстия обеспечивают накладные пластины. Внутри ППУ труба обязательно цельная. Свободное пространство в коробе заполняют негорючей изоляцией, чаще всего минеральной ватой.
5. На выходе через кровлю установите гибкую накладную манжету (мастер-флеш), обеспечивающую герметичность прилегания кровли к сети дымоотведения. Диаметры буферной зоны между горячей трубой и кровлей: для шифера, металлочерепичного покрытия – больше на 15 см, для битумного покрытия, мягкого рубероида – больше на 30 см.

После сборки трубы (высота над крышей не менее 0,5 м), оформите оголовок защитным элементом, поставив флюгер, дефлектор, колпак.

Выбор материала для дымохода в бане

Трубы для дымохода в баню можно использовать разные — в зависимости от этого определяют параметры и характеристики сооружения. К наиболее распространенным вариантам относятся:

• Нержавеющая сталь. Этот материал представляет собой идеальный вариант для создания надежного и качественного дымохода. Он отличается высокой степенью стойкости к влиянию влаги. К тому же на внутренних поверхностях с трудом появляются разные налеты. К плюсам материала относят высокую стойкость к коррозии, небольшой вес, доступную цену. Также для нержавейки характерна высокая прочность, простота монтажа и минимальный вес.
• Керамика. Это один из наиболее подходящих для бани дымоходов. Керамические покрытия считаются весьма прочными и долговечными. Они легко переносят температуру, которая превышает сгорание сажи, — до 600 градусов. Однако для таких материалов характерны и минусы. Они стоят довольно дорого и отличаются сложностью монтажа.
• Бетон. Трубы из этого материала получаются довольно дешевыми, но отличаются длительным периодом эксплуатации. При необходимости проведения ремонтных работ этот процесс занимает минимум времени или усилий. При этом удается добиться полной герметизации всех составляющих конструкций. Сделать такой дымоход несложно, потому все работы можно провести самостоятельно. К тому же сооружение представляет собой монолитную конструкцию. Благодаря этому внутри не будет скапливаться сажа. Однако дымоход получается весьма тяжелым, что создает нагрузки на фундамент.
• Кирпич. Дымоход из этого материала отличается шероховатыми стенками. Потому на них накапливается очень много сажи. Это влечет снижение тяги и увеличивает необходимость частого очищения поверхностей. К преимуществам этого варианта относят интересный внешний вид конструкции, ее устойчивость к возгоранию и длительный период эксплуатации.
• Асбест. Этот материал считается наименее подходящим для удаления дыма. Вследствие доступной стоимости его часто применяют в качестве дымохода. Асбест обладает пожароопасными свойствами. Нередко трубы из него не выдерживают температурных колебаний и лопаются. Это может стать причиной пожара. К тому же асбест обладает канцерогенными свойствами.

Дымоход можно сделать кирпичным.

Инструкция по установке трубы

Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:

1. на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.

Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).

1. в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;

Обустройство прохода через потолок

1. аналогичным образом обустраивается пространство перед проходом через кровлю;
2. монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;

Стена закрывается металлическим листом

Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.

1. труба для печки в баню выводится на крышу;

Вывод дымохода через крышу

1. место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;

Схема установки фартука

1. на последнем этапе наверх трубы одевается оголовок.

Места стыков труб герметизируются жароустойчивым материалом.

Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

• теплоизол;
• фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, мм	Допустимая температура, °С
2–5	-30 — +100
5–10	-60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами

Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
3. Далее на саморез нужно надеть шайбу и кусок асбеста.
4. Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

1. На дно наносится слой глины 20 мм.
2. Оставшееся пространство заполняется керамзитом.

Источники

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/dymoxod-dlya-bani-svoimi-rukami.html
• https://banyaspec.com/dymokhod-i-krysha/kakie-byvayut-dymokhody-dlya-bannoy-pechi-vidy-i-sposoby-montazha.html
• https://SdelatBanyu.ru/pechi-i-dymokhody/dymohod-dlya-bani.html
• https://prorab.guru/stroitelstvo/dyimohod-dlya-bani-svoimi-rukami.html
• https://par-torg.com/truba-dla-dymohoda-v-banu/
• https://Roofs.club/dymohod/dyimohod-v-bane-svoimi-rukami-poshagovoe-rukovodstvo.html

Общие рекомендации по монтажу дымохода в бане

• Внутренние. Отличаются простотой обслуживания, хорошей тягой, экономией тепла. Они не нуждаются в дополнительном утеплении. Однако такие модели считаются пожароопасными и при возникновении трещины в трубе могут задымить всё помещение.
• Внешние. Подходят для небольших бань. Менее пожароопасны. Из недостатков выделяют необходимость утепления и сравнительно высокий расход топлива.

1. Сечение трубы и её диаметр выбираем в соответствии с показателем, указанным в паспорте печки. В противном случае отработанные газы будут либо проникать в помещение, либо выводиться слишком быстро и не обогревать паровую. Оптимальной формой дымохода считается цилиндрическая. Она максимально эффективно выводит продукты сгорания.
2. Монтируем трубу возле внутренней стены. Это позволит создать надёжную теплоизоляцию.
3. Учитываем, что длина всей конструкции должна быть больше 4,5 метров, а длина горизонтальных участков — менее одного метра. В противном случае отходы будут скапливаться в одном месте.
4. Устанавливаем редукционный переходник, если диаметр отверстия выхода на котле и дымоходе не совпадают.
5. Если кирпичный дымоход сооружается для газового котла, то обязательно внутри него монтируем гильзу. Без неё кирпич будет подвергаться действию кислот.
6. Соблюдаем технический зазор между дымовой трубой и кладкой.
7. Оборудуем конструкцию шибером для регулировки интенсивности тяги.
8. Монтируем трубу не ниже чем на 50 см от конька крыши. При высоте в 1,5 метра устанавливаем растяжки с крепёжной скобой.
9. Увеличиваем толщину каждой стены дымохода в местах стыков с потолком на 5 и больше см. Это повысит уровень защиты от самовозгорания.
10. Изолируем стены и потолок вокруг конструкции дополнительными слоями медного или фольгированного материала. Также для этого подойдёт базальтовая вата. А вот использование цинковых листов недопустимо. При нагревании они токсичны.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

1. Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
2. Мастер флеш.
3. Дымоотвод из двойного сандвича или кирпича.
4. ППУ (Потолочный узел где проходит насквозь).
5. Дымоотвод из двойного сандвича или кирпича.
6. Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

Список материалов для металлической конструкции

Элементы металлического дымохода

Чтобы понять, какие именно материалы необходимо приобрести в первую очередь нужно составить подробный чертёж, где будут указаны все углы и повороты трубы. В такой схеме укажите точные углы, чтобы вам правильно подобрали колена. Размеры труб тоже очень важны. Нужно чтобы её хватало на всю высоту здания.
Приобретите пару листов из металла такого же диаметра, что и труба. Их необходимо будет закрепить на потолке банной комнаты и на полу чердачного помещения.
Необходимо позаботиться о жаростойких материалах, которые будут укладываться на перекрытиях и защищать конструкцию бани от высоких температур трубы дымохода.
На крыше трубу необходимо гидроизолировать. Для этого можно использовать клей герметик или специальный резиновый уплотнитель

Резиновый уплотнитель для гидроизоляции

Когда будете приобретать дымоходные трубы, обратите внимание на внутреннее сечение в них. В зависимости от мощности печи, необходимо подобрать нужное именно вам

Для бани обычно используются труды с диаметром 15–20 сантиметров. Установив трубу с большим диаметром, чем вам нужно, печь будет терять тепло слишком быстро. А если труба будет со слишком маленьким сечением, то тяга будет недостаточной.
Высотой дымоходная труба должна быть как минимум 500 сантиметров. От этого непосредственно зависит качество тяги.
Чтобы труба прослужила как можно дольше, выбирайте металл, из которого она изготавливается, толщиной от 1 миллиметра.
Если планируется установка нагревательного бака для воды, предусмотрите и это. На схеме укажите его местоположение и рассчитайте, что нужно приобрести для его установки.
Схема расположения элементов печи с нагревательным баком

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Термоизоляция дымоходов для бани

Утепление дымохода снижает риск образования конденсата

Одностенным трубам присущи три главных недостатка:

• сильный нагрев, который может вызвать пожар или ожоги;
• перепад температуры между внешней и внутренней поверхностью трубы, приводящий к выпадению конденсата и повышенному износу комплектующих;
• повышенная теплоотдача в пространство, особенно для внешних сооружений.

Для предотвращения нежелательных последствий дымоходы утепляют, применяя различные материалы. Требование обязательно согласно п.4.4.4 СНиП 41-01-2003.

Минеральная вата

Минвата — общее названия для нескольких материалов:

• каменной, изготовленной из базальтовой породы;
• стеклянной, производимой из боя стеклотарных производств;
• шлаковой из побочных продуктов металлургической промышленности.

Применение минваты ограниченно для каждого типа:

• Стекловата при намокании теряет теплоизоляционные свойства. Материал нетехнологичен при монтаже — требуются повышенные меры защиты органов дыхания и зрения.
• Шлаковата при нагревании выделяет вредные вещества и для утепления внутри помещений непригодна. При намокании быстро слёживается, становится бесполезной в качестве утеплителя.

Другие теплоизоляционные материалы

Базальтовая вата выдерживает температуру до 800 градусов

Базальтовый картон — это материал схожий с каменной ватой, веществом для связи волокон, в которой является бентонит (особый вид глины). Материал безопасен для природы и человека.

Есть две разновидности базальтового картона — с дополнительным слоем фольги или без него.

Структура и толщина листов подходят для термоизоляции стены.

Огнестойкий гипсокартон внешне не отличается от обычного, но поверхность листа пропитана антипиреном. Материалом ограждают деревянную обшивку стен, от нагрева дымоходной трубой.

Стекломагниевые (стекломагнезитовые) листы состоят из пяти слоёв: центрального теплонаполнителя, закрытого с обеих сторон внешними декоративными слоями и армирующей сеткой.

Гибкость материала позволяет защищать геометрически сложные поверхности.

Минерит изготовлен на основе цемента и волокнистого армирующего материала. Плиты не выделяют ядовитых веществ, хорошо изолируют поверхности от нагревания и задерживают посторонние звуки. Материал подходит для ограждения горючих поверхностей, подходит для изоляции мест прохода трубы через стены и потолок.

Обычная схема сопряжения сэндвич-труб: внутренняя часть — «по конденсату», наружная — «по дыму»

Если используются сэндвич-трубы, что подход несколько меняется – монтаж их внутренней части ведётся «по конденсату» (верхняя труба входит в раструб нижней) а наружной части – «по дыму». Такая система позволяет скопившейся влаге свободно стекать внутри трубы вниз, в конденсатосборник, не попадая в теплоизоляционный материал, который от переувлажненности теряет свои свойства.

Очень важно просчитать размещение соединений таким образом, чтобы стыки не попадали на уровни чердачных или межэтажных перекрытий, а также кровли. При условии расположения печки рядом с деревянными стенами, их нужно обезопасить от возможного перегрева и возгорания жаростойкими материалами, например, это может быть асбестовые плиты, которые лучше закрепить в два слоя

Правила установки дымохода для бани

Дымоход для бани устанавливается согласно следующим нормам:

1. На высоте 0,5 метра над кровельным коньком при условии, если расстояние от трубы до конька составляет 1,5 метра.
2. На одном уровне с коньком или слегка выше него при условии, если расстояние от трубы до конька составляет 1,5 – 3 метра.
3. Если расстояние от трубы до конька составляет более 3 метров, то трубу нужно прокладывать немного выше линии, проведенной от конька под углом, равным 10° относительно горизонта.
4. На плоской крыше дымарь должен иметь высоту 1 метр.
5. Растяжками фиксируется та труба, которая превышает уровень крыши на 1,5 метра.

Как сделать проход трубы для дымохода своими руками, подробнее на видео:

Установка через перекрытие

Преимущества вывода дымохода бани через крышу — это:

• высокий КПД, так как в помещении остается больше тепла;
• меньшее количество отложений и конденсата;
• стабильная тяга.

К недостаткам такой схемы относят повышенную сложность монтажных работ. Все внутренние возгораемые конструкции должны быть экранированы от теплового излучения специализированными материалами. Также необходимо сверить массу конструкции с несущей способностью печи и при необходимости разгрузить свод при помощи кронштейнов. Взаимное расположение дымохода и стропил нужно учитывать еще при проектировании здания, чтобы не ослабить перекрытие или кровлю.

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50 о С. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли. Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50 о С. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части. Как его делать, смотрите в следующем видео. Все рассказано подробно.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе. В следующем видео еще раз продемонстрирована техника установки внутреннего фартука для кирпичной трубы, а также показано, как устанавливается галстук и наружный декоративный фартук.

Вообще, сколько материалов, столько и способов монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.
