Как выбрать дровокол особенности изделия
Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.
Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.
Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.
Преимущества и недостатки
Дровокол бензиновый Достоинства дровоколов очевидны:
- облегчение физического труда;
- увеличение скорость процедуры;
- дровокол под силу сделать своими руками;
- для работы нужно лишь включить станок;
- устройство может работать длительное время без остановки;
- можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
- заготавливать дрова своими руками может даже женщина.
Однако есть и минусы:
- довольно высокая стоимость готового устройства;
- сложность конструкции.
Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.
Реечный дровокольный станок
Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:
- Узел зубчатой передачи.
- Привод бензиновый.
- Шкив ременной передачи.
- Шестеренка с зубьями.
- Вращающийся шкив.
- Рейка с толкателем.
- Рукоять.
- Режущий колун.
- Рама с желобами.
- Редуктор.
Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.
Основные плюсы самодельного реечного дровокола:
- Имеет простую конструкцию сборки.
- Довольно долговечен.
- Может работать от привода 220 В и выше.
- Может расколоть любую древесину.
- Экономичен в эксплуатации, потребляет мало электроэнергии.
- Высокая производительность.
- Ни чем не уступает гидравлическому дровоколу.
Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.
Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.
Важным элементом конструкции реечного дровокола является рама. К ее сборке отнеситесь со всей ответственностью.
Понадобятся следующие материалы:
- Двутавр.
- Труба профильная.
- Стандартный швеллер.
- Уголок металлический.
- Колеса, если есть необходимость перевозить дровокол с места на место.
Нужно собрать все детали в одну конструкцию. Механизм при этом должен твердо стоять на земле и не раскачиваться при работе. Для проталкивания бревна на устройстве предусмотрен поршень. Нужно верно рассчитать силу толкания, чтобы дровокол работал должным образом. Иначе бревна после распила могут вылетать или наоборот застревать. Такой поршень можно приобрести в готовом виде. Также подойдет поршень из трактора, домкрата или любой сельскохозяйственной техники.
Если в вашем устройстве используется электродвигатель, позаботьтесь о безопасности и установите защитную муфту. Желательно использовать режущий колун, состоящий из четырех резцов. Так бревно будет раскалываться сразу на четыре части.
Дровокол лучше оснастить горизонтальным способом укладки. Это обеспечивает наилучшее передвижение чурки к режущему колуну. В качестве материала для режущего элемента отлично подойдет легированная сталь.
Ручной колун для дров своими руками
Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.
На схеме показана только часть устройства, без рычага.
Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.
Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.
Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.
Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.
Пошаговая инструкция по созданию самодельного механического дровокола:
- определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
- изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
- закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
- закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
- далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
- привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.
Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость
Длина этих опор должна составлять не менее половины длины балки с колуном.
Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.
Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.
В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.
Традиции или технологии?
Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.
Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.
Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.
Более современный вариант – это так называемые дровоколы.
Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.
Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.
Сборка в домашних условиях
Чтобы сделать гидравлический дровокол своими руками, чертежи обязательны, ведь от точности в процессе и использования нужных компонентов зависит итог. Найти поэтапность сборки в подробностях можно в инструкции. В процессе изготовления устройства к каждой модели выдаётся необходимая документация, которая предоставляет возможность в домашних условиях воссоздать ручной дровокол своими руками.
Сначала необходимо выбрать чертёж в зависимости от типа будущей конструкции. После этого начинается этап подбора нужных материалов и инструментов, которые будут задействованы в процессе. Следующий шаг включает в себя установку и сборку станины, где основным элементом является рама. Специалисты советуют использовать в процессе создания швеллер или профильную трубу. Это обеспечит выносливость и долговечность.
Далее следует основная часть работы — монтаж конструктивных деталей. Также выполняется установка толкательного элемента. Для увеличения защиты можно добавить дополнительные части, чтобы элементы бревна в процессе не откалывались и не могли травмировать работающего за станком. Полезными станут защитная муфта и тепловое реле. Последнее предохранит прибор от перегревания и сможет отключить механизм в момент наибольшей статической нагрузки.
Пошаговое руководство по изготовлению пружинного дровокола
Для выполнения работы потребуются инструменты:
- УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
- Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
- Струбцины помогут соединять свариваемые детали.
- Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.
Нужны материалы:
- Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
- Профильная труба 40·60 мм (30·60 мм).
- Рельс длиной 300…400 мм.
- Двутавр №№ 12…16.
- Уголок № 30…50.
- Втулка от подвески автомобиля (она может иметь износ).
- Трубы диаметром 40…70 мм.
- Пружина подвески легкового автомобиля, например, от ВАЗ.
Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.
Примерная схема поможет сориентироваться в процессе изготовления установки.
Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.
Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.
Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.
Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.
Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.
Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.
Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.
В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.
Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.
Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.
К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.
Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.
Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.
Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.
Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.
Винтовой (конусообразный) станок
Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.
Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.
Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.
Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.
Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).
Виды ручных дровоколов
Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:
лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);
Дровокол-лом
пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);
Пружинный ручной дровокол, сделанный своими руками
- с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
- реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).
Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью
Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).
Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины
Greenween
Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.
Фото дровокола Greenween
Дровокол GreenWeen
Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.
Основным преимуществом дровокола Greenween является его безопасность
Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.
У базовой модификации дровокола имеется сплошное металлическое кольцо
«Стрела»
Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

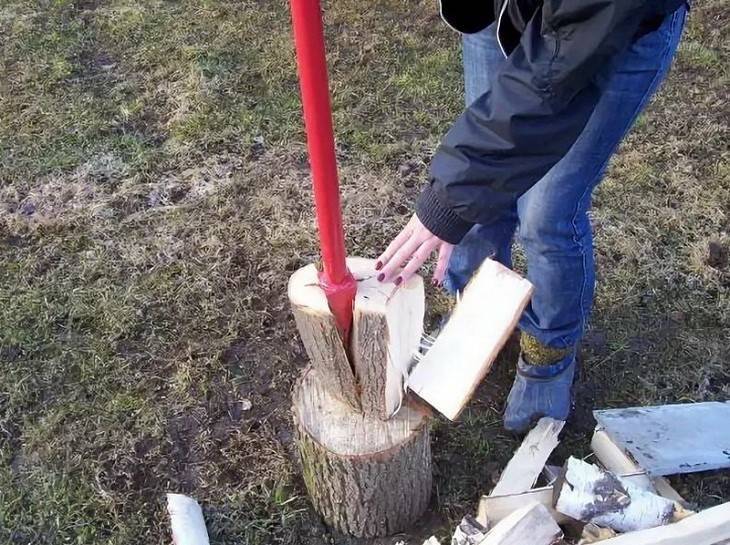

Ручной дровокол «Стрела»
Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.
Этот инструмент многофункциональный
С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:
- небольшие размеры;
- уменьшение прикладываемой физической силы во время работы;
- универсальность (об этом мы рассказали выше).
«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры
Но есть минусы, среди которых:
- непривлекательный внешний вид;
- нагрузка на поясницу (это никуда не девается);
- высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
- появление мозолей (даже невзирая на то, что рукоятки резиновые).
При работе с дровоколом есть риск получить травму
Kolundrov
Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

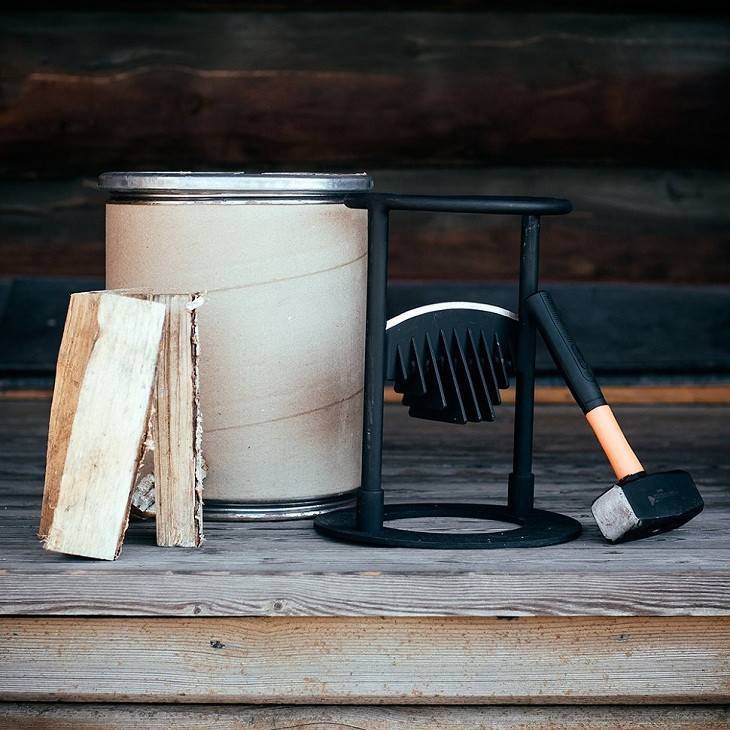

Ручной дровокол Kolundrov
С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.
Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.
| Наименование дровокола | Средняя стоимость, руб. |
|---|---|
| Greenween | 5 650 |
| «Стрела» | 1 690 |
| Kolundrov | 5 800 |
Характеристики, достоинства и недостатки винтового колуна
Реечный дровокол
Устройство с винтом легко отличить даже по внешнему виду. Расположенный по центру шуруп- дровокол работает по принципу ввинчивания метизной детали в дерево. С тыльной части размещается электродвигатель, благодаря которому и работает устройство. Вращение осуществляется до момента достижения предельной точки прочности волокон, после чего и происходит раскол заготовки. Насадка в виде конуса с нарезанной резьбой постепенно утончается к рабочей части, переходя в узкий наконечник, благодаря которому легко осуществляется вход в древесину. Чем значительнее габариты и мощнее мотор, тем с большей скоростью удается сделать поленья из деревянной чурки.
Основное достоинство — предельная простота конструкции. Необходим двухфазный двигатель, мощностью в 3-4 кВт. Для домашних условий достаточно 80 мм диаметра винта, с длиной устройства в 250 мм. Недостатком считается низкий уровень безопасности при работе и необходимость самостоятельно подносить заготовки. Это не исключает физической усталости при работе, хоть и значительно ускоряет процесс колки дров. Самым быстрым считается модель дровокола Кone, который может переработать за 2 часа 5 кубометров дров.
Пример ножного гидроколуна
А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.
Как это работает в жизни, можно посмотреть на видео:
Материалы и инструменты для сборки:
- гидравлический домкрат;
- профильная труба 40х50;
- уголки;
- стальные пластины толщиной 6-8 мм;
- резиновый жгут;
- кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
- болты М12;
- сварка, болгарка, измерительный инструмент, дрель и прочее.
Процесс изготовления
Шаг 1. Изготавливаем раму.
Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.
Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.
Шаг 2. Делаем основу для домкрата.
Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.
Шаг 3. Ручка.
По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.
Шаг 4. Нож.
Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.
Фото ножа для колки дров
На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php
Выбор оборудования для самостоятельного изготовления гидравлического дровокола
Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.
В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.
Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)
| Вид древесины | Среднее усилие на колуне, кН | ||
| Диаметр бревна, мм | |||
| 200 | 300 | 400 | |
| Угол при вершине 15 ° | |||
| Дуб | 17 | 27 | 44 |
| Береза | 11 | 24 | 41 |
| Сосна | 5 | 13 | 21 |
| Ель | 8 | 15 | 23 |
| Вяз | 20 | 32 | 55 |
| Ясень | 11 | 21 | 36 |
| Осина | 7 | 14 | 22 |
| Липа | 2 | 3 | 5 |
| Клен остролистный | 11 | 22 | 39 |
| Клен | 13 | 24 | 42 |
| Угол при вершине 20 ° | |||
| Дуб | 24 | 33 | 51 |
| Береза | 16 | 29 | 48 |
| Сосна | 8 | 15 | 24 |
| Ель | 11 | 18 | 26 |
| Вяз | 28 | 39 | 65 |
| Ясень | 15 | 25 | 42 |
| Осина | 10 | 17 | 26 |
| Липа | 3 | 4 | 6 |
| Клен остролистный | 16 | 27 | 45 |
| Клен | 18 | 30 | 49 |
| Угол при вершине 25 ° | |||
| Дуб | 26 | 38 | 56 |
| Береза | 18 | 34 | 52 |
| Сосна | 8 | 18 | 26 |
| Ель | 12 | 21 | 29 |
| Вяз | 31 | 44 | 70 |
| Ясень | 17 | 29 | 46 |
| Осина | 11 | 19 | 28 |
| Липа | 3 | 5 | 6 |
| Клен остролистный | 17 | 31 | 49 |
| Клен | 20 | 34 | 52 |
Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).
Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.
При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.
При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.
Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»
Примерные затраты на самостоятельное изготовление
Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.
- Двигатель Лифан 13 л. с. — 14 300;
- Гидроцилиндр 100/40/61 — 10 420;
- Гидрораспределитель — 3 510;
- НШ32 — 1 610;
- Привод НШ от МАЗа — 3 960;
- Ступицы с колесами от ВАЗ — 1 500;
- Шкив на двигатель — 1 000;
- Ремни клиновидные — 830;
- Масло гидравлическое 40л. — 2 600;
- РВД + муфты — 2 500;
- Фланцы к НШ — 440;
- Металл для ножей — 1 000;
- Металл для всего остального — 4 000;
- Болты, гайки, шайбы и т. п. — 640;
- Масло в движок — 380;
- Шланг резиновый + хомутки —300;
- Краска — 630;
- Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
- Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
- Кисти для покраски — 100.
Итого: 51 470 руб.
К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.
В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?
При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.
Лом-колун
В плане сборки своими руками лом-колун является самым простым вариантом дровокола.
Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.
Среди преимуществ конструкции дровокола такого типа можно выделить:
- высокий уровень безопасности;
- простота в изготовлении своими руками;
- компактность;
- быстрый переход от одного полена к другому;
- пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
- нет необходимости нагибаться перед каждым поленом.
Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.
Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;
- колун и направляющая труба;
- ударная часть.
Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.
Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким. Только не забывайте, что ударную часть придётся поднимать вручную
КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами
Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.
Можно дать несколько рекомендаций относительно сборки такого дровокола:
- Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
- Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
- Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
- Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.
Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.
