Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести – Обзор

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 25 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

В последнее время представители организаций энергоснабжения требуют устанавливать счетчика (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

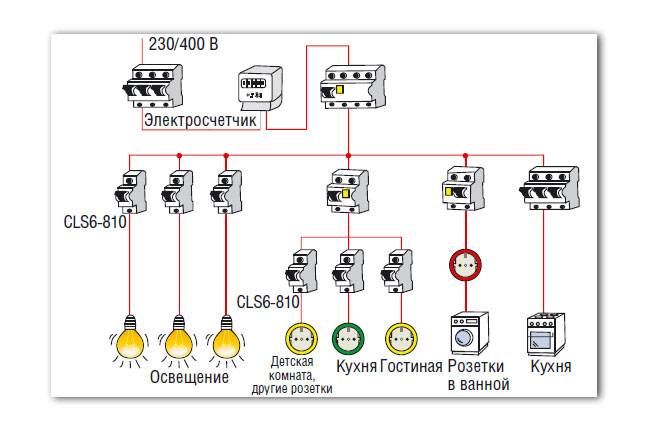

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. По полученному количеству подбираете электрощит.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные автоматы устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

И на последнем этапе  желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Пример нарисованной на плане схема электропроводки в деревянном доме

№2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

• скрытым;
• открытым.

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом, например, вагонкой или гипсокартоном. В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

• нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
• пластиковая гофра и короб – слабая преграда для грызунов, которые могут ее запросто повредить, оголив провода;
• для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

• внутри и снаружи такие трубы должны иметь антикоррозионный слой;
• монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
• трубы необходимо подключить к контуру заземления;
• острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
• соединение труб должно быть герметичным;
• в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки, хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Разводка электричества по участку

В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.

Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:

• светильники на крыльцо и террасу дома;
• светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
• освещение беседки;
• светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
• освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
• точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.

Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.

Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.

Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.

Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

• по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

• использование кабелей с безупречной изоляцией и самозатухающих проводов;
• применение исключительно металлических распределительных и установочных коробов;
• обязательная герметизация любых соединений;
• недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
• ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
• монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

• коронка по дереву;
• дрель;
• крепежные скобы (клипсы) по размеру гофры;
• саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

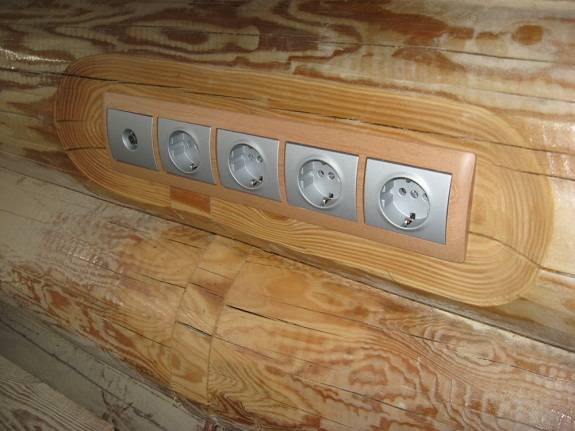

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Современная электрическая проводка в деревянном доме: правила и действующие нормативные документы

Для выяснения точных официальных требований к инженерным системам этого вида можно использовать следующие «первоисточники»:

• «ПУЭ» («Правила устройства электроустановок»). Это собрание нормативных актов является настольной книгой любого квалифицированного электрика. Актуальной является седьмая редакция, утвержденная Минэнергетики РФ в 2002 году приказом от 08. 07.).
• Следующий профильный сборник – «ПТЭЭП» («Правила технической эксплуатации электроустановок потребителей»). Они утверждены Минэнергетики РФ в 2003 г. (приказ от 13. 01).

Если сделать электропроводку в деревянном доме по правилам «ПУЭ», будут выполнены не только необходимые формальности. Эти нормативы разработаны с учетом особенностей физиологии человека. Они помогут создать на самом деле безопасную и надежную систему.

Приведенные в нормативах сведения пригодятся для уточнения параметров защитных средств. Уже при токе от 5 до 9 мА возможны судорожные сокращения мышц. Превышение этого порога провоцирует спазмы, которые не позволяют самостоятельно оторвать руку от проводника. Критичным считают уровень 100 мА. Если направить ток в землю, человек не пострадает.

Для получения такого результата уменьшают сопротивление защитного пути с применением специализированных устройств

На нижнем рисунке показано, что заземление защищает не только человека, но и оборудование. При его наличии быстрее срабатывают защитные устройства электропроводки, уменьшается вредное воздействие на подключенную технику.

Заземление tn-c-s

Эту схему специалисты рекомендуют при монтаже мощной трехфазной электропроводки в частном доме. Здесь есть заземлитель на стороне потребителя, сделано подключение к нейтрали источника питания. Даже при обрыве этого проводника обеспечивается надежная защита.

Такую конструкцию можно использовать в качестве заземлителя

Этот контур электропроводки лучше установить неподалеку от входного щитка с прибором учета потребленной энергии. Уголки выбирают со стенками от 4 мм и более. На песчаных почвах, где удельное сопротивление высокое, их длину увеличивают до 2,5-3 м. Проводник к деревянному дому можно сделать из стальной полосы (40 х 4 мм). Сварные соединения зачищают, покрывают грунтовкой для предотвращения коррозии. Если после проверки выяснилось несоответствие сопротивления цепи действующим нормативам, добавляют необходимое количество штырей.

Точное выполнение обязательных правил монтажа электропроводки в деревянном доме можно дополнить системой уравнивания потенциалов. Суть системы понятна из названия. Специальными проводниками соединяют главную шину заземления, металлические элементы водоснабжения, вентиляции.

Такие решения применяют в душевых, ванных комнатах, бассейнах, иных помещениях с повышенным уровнем влажности

Вместо плавких предохранителей (1) в наши дни применяют автоматические выключатели (2)

Эти устройства стоят дороже, чем устаревшие аналоги. Но их можно использовать неоднократно. Они защищают подключенные установки и электрические цепи от повреждений при возникновении перегрузок, короткого замыкания.

Выбирают подходящие изделия с учетом нескольких факторов:

• В сопроводительной документации производитель указывает ток (номинальное значение), при котором обеспечивается длительное сохранение целостности электроцепи.
• Также приводят время срабатывания отключения, порог превышения по амплитуде тока.
• Электрические параметры изменяются очень быстро при подключении насосов, пылесосов, других индуктивных нагрузок.

Для защиты пользователей от поражения электрическим током используют специализированные устройства («УЗО»)

Внешне они похожи на обычные автоматические выключатели. Но действуют они по-другому:

• УЗО (1) подключают в цепь проводниками 2 и 3 (фаза и ноль соответственно) с мощной нагрузкой.
• Здесь приведен пример с бойлером (6). Его корпус подсоединен к заземлению (7).
• В рабочем состоянии токи в обеих цепях (4 и 5) – одинаковые.
• При нарушении изоляции, изменится баланс. Это является управляющим сигналом для защитного устройства, которое отключает питание.

Статья по теме:

Расчет кабеля и монтаж открытой электропроводки

1. Для того чтобы наиболее точно рассчитать метраж кабеля для всего дома, следует сумму площади всех помещений умножить на 2. Данная цифра дает представление о том, сколько потребуется метров провода для устройства одной определенной линии.
2. Для подключения в доме всех розеток и выключателей потребуется приобрести провода в соотношении 1:1,5. Здесь одна часть кабеля предназначена для подключения осветительных приборов, а полторы — для монтажа розеток. Таким образом, для деревянного дома, площадью в 100 м² необходимо будет приобрести 200 м кабеля для устройства света и 300 м для розеток и выключателей.
3. Роликовые изоляторы для монтажа электропроводки прокладываются через каждые 40-50 см кабеля. Исходя из этого, для 200 м провода понадобится 100 изоляционных роликов.
4. С помощью лазерного уровня на стенах и потолке размечаются все линии трассы горизонтального и вертикального направления будущей проводки.
5. Вдоль размеченных линий ролики крепятся саморезами с шагом 40 или 50 см друг от друга. Минимальное расстояние между начальным изолятором и ближайшей к нему розеткой (выключателем) должно быть 5 см.
6. В соответствии со схематическим планом проводки устанавливаются розетки и выключатели, а также все распределительные коробки.
7. После крепления всех роликов, розеток и выключателей между ними натягиваются провода, которые соединяются между собой с помощью специальной пайки. Для соединения можно использовать клеммы. В домах с деревянными стенами скручивать и изолировать провода традиционным способом не рекомендуется для обеспечения мер безопасности.
8. При прокладке провода на изоляторах кабели натягиваются таким образом, чтобы между ними и стеной оставалось расстояние не менее 1 см в соответствии с принятыми стандартами ПЭУ. На потолке проводка монтируется аналогичным образом.
9. После окончания работ проверяется правильность подключения всех элементов проводки. С помощью мультиметра проверяется сопротивление в системе. Если монтаж произведен правильно, далее включаются все автоматы и можно пользоваться электричеством.

Распределительный щиток

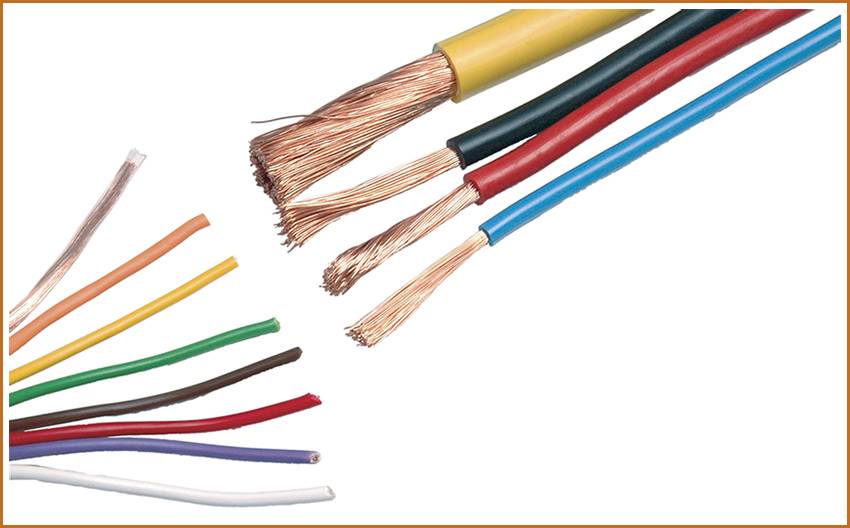

Выбор кабелей и аппаратуры

Выбор проводки осуществляется с учётом технических характеристик объекта (дома). Для деревянного дома нужно использовать только изолированный медный кабель. Алюминиевый тоже пригоден, но он менее надёжен, так как переламывается на изгибах и будет более толстым. Если происходит замена проводки, то лучше старую удалить полностью. Или исключить соединение медных проводов с алюминиевыми. Так как с течением времени это может привести к замыканию.

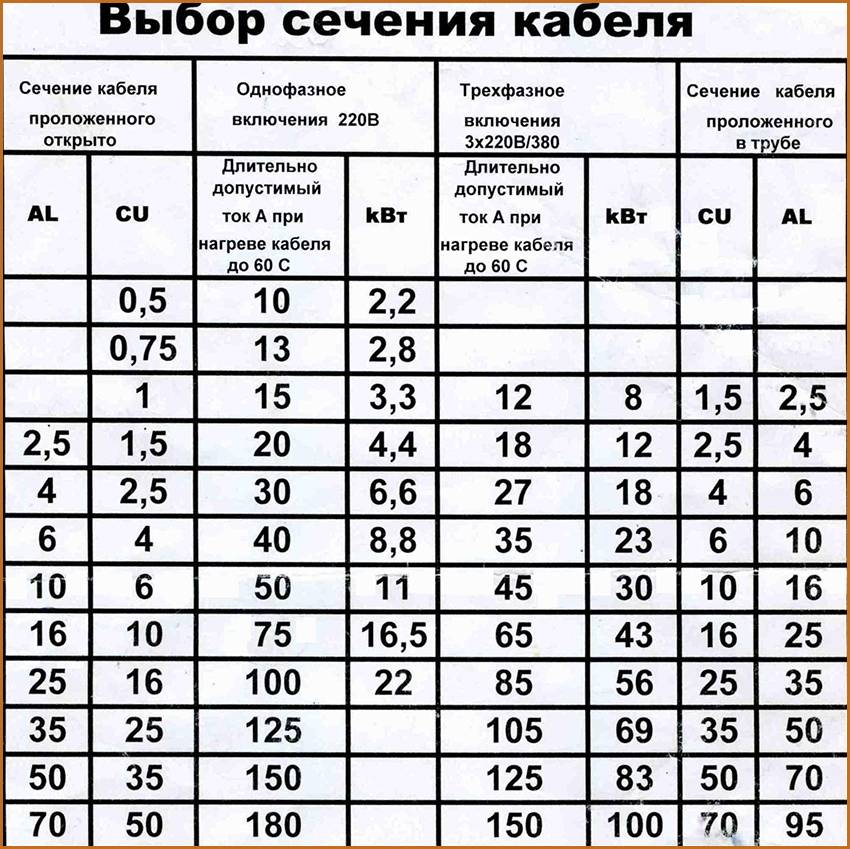

Сечение провода определяется в зависимости от рассчитанной мощности. Разработаны специальные таблицы, которые помогут определить размер сечения провода в зависимости от напряжения в сети и мощности. Провода для деревянного дома должны иметь маркировку «НГ», что означает, не поддерживают горение и «LS» означающее пониженное дымовыделение. Как правило, для внутренней проводки используются провода с сечением 1,5 и 2,5 мм.

Необходимый метраж для проводки, подсчитывают с помощью рулетки, но следует сверху накинуть ещё несколько метров.

Количество розеток подсчитывается исходя из схемы. Понадобятся также изолента, кабель каналы, короба для проводки, подрозетники.
