Для чего нужен дефлектор на дымоход?

Самостоятельное изготовление и монтаж дефлектора

При желании простейший вариант устройства можно выполнить самостоятельно.

Этап #1 — расчет габаритов конструкции

Прежде, чем приступить к изготовлению устройства, нужно провести расчеты и выполнить чертеж. Вычисления проводятся на основании размера внутреннего диаметра дымохода. Высота дефлектора должна быть равна 1,6-1,7 этой величины, ширина диффузора – 1,2-1,3 и ширина колпака – 1,7-1,9. Эти пропорции предполагают наиболее эффективную работу прибора. По полученным размерам строим чертеж элементов дефлектора. Можно выполнить его на картоне, получив таким образом лекала для раскроя деталей.

Пропорции устройства можно рассчитать выше описанным способом или же взять значения из таблицы (кликните для увеличения)

Этап #2 — изготовление устройства

Подготовленные лекала укладываем на металл и обводим по контуру. Ножницами по металлу аккуратно вырезаем все элементы. Используя заклепки, небольшие болты или сварку соединяем все детали. Из металлической полосы изготавливаем кронштейны, на которых будет крепиться колпак. Устанавливаем их на наружной поверхности диффузора. Крепим обратный конус к зонту. После того, как все основные детали подготовлены, можно приступать к сборке устройства на дымоходе.

Этап #3 — монтаж готового изделия

На дымоотвод устанавливаем нижний цилиндр и закрепляем его болтовым соединением. С помощью хомута на него крепим диффузор или верхний цилиндр. Затем на кронштейны закрепляем зонт-колпак и обратный конус, который позволит дефлектору выполнять свои функции, даже если дует низовой ветер. Установка окончена.

Если дымоотводящий канал большого диаметра, то для надежного закрепления прибора используем дополнительные растяжки, выполненные из стальной проволоки

Достаточная тяга в дымоотводе – залог нормальной работы отопительного прибора. Для ее улучшения и стабилизации используются различные приспособления. Их можно приобрести в специализированных магазинах или сделать самостоятельно. Так дефлектор на дымоход своими руками изготавливается без особых затруднений. Грамотно установленное устройство существенно увеличит эффективность и безопасность системы отопления.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Дефлектор на вытяжную трубу – как выбрать исходя из принципа работы, делаем своими руками

ЦАГИ из оцинкованной стали – 40 у. е.
Вольперта-Григоровича, также из оцинковки – 21 у. е.
Вольперта-Григоровича из нержавейки – 46 у. е.
Поворотный дефлектор типа Дракон-300-СН-А из нержавеющей стали – 140 у. е.

А можно немного потрудиться и сделать дефлектор Григоровича своими руками, сэкономив 46 у. е. Для того чтобы изготовить дефлектор своими руками, понадобится некоторый инструмент:

  • рулетка, линейка, картон и фломастер;
  • ножницы для резки металла и саморезы;
  • дрель и сверла.

Материал для изготовления дефлектора:

  1. Листовой металл 0,5 мм, желательно оцинковка или нержавейка.
  2. Металл для жестких креплений (полоса, шпилька и т. д.).

Самый ответственный этап работы – расчет размеров дефлектора. Перед тем как изготавливать дефлектор своими руками, необходимо рассчитать нужные параметры и сделать чертеж с нанесением на него всех размеров. Наиболее простой способ – произвести расчеты по соотношениям:

  • высота дефлектора – 1,6 диаметра дымохода;
  • ширина диффузора – в 1,2 раза больше, чем диаметр дымохода;
  • ширина колпака – 2 диаметра дымохода.

Если изготовить дефлектор, не придерживаясь соотношения, полученное устройство не даст ожидаемый результат.

После вычисления расчетов нужно выполнить чертеж деталей на листе картона и вырезать. Из картонных деталей следует собрать модель дефлектора. Если все выполнено правильно, можно разобрать модель и перенести все детали на металл. Дальше действуем по схеме:

  1. Вырезаем ножницами по металлу детали.
  2. Сворачиваем корпус диффузора цилиндром и засверливаем два края. Скрепляем его саморезами.
  3. Точно так же делаем внешний цилиндр. Дальше делаем колпак, сворачивая конус из металла, и соединяем края.
  4. Склепываем верхний и нижний конусы. Верхний больше нижнего, поэтому его кромку используем для крепления тарелок между собой. Для этого в верхнем конусе вырезаем и загибаем 6 лапок.
  5. Перед скреплением в нижнем конусе нужно прикрепить лапки для монтажа к диффузору.
  6. Прикрепляем полученный зонт к диффузору при помощи лапок. Полученную конструкцию вставляем во внешний цилиндр.

Для того чтобы установить дефлектор своими руками, на металлический дымоход нужно просверлить три отверстия на одном уровне. Далее следует вертикально установить дефлектор и плотно зафиксировать саморезами или болтами. В случае если необходимо установить дефлектор на кирпичный дымоход, нужно заранее изготовить широкий хомут из полосы металла. После установки дефлектора плотно закрепить его, стягивая хомут при помощи болта и гайки.

Дефлектор, установленный на дымоход, улучшит работу вашей печи и устранит проблему слабой тяги.

Грибок (дефлектор) на трубу дымохода своими руками – чертежи и формула расчета

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.
Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Высокая температура в сочетании с вредными веществами, содержащимися в дыме, нарушат структуру кирпича, что рано или поздно приведет к разрушению стенок дымохода, в то время как нижний пояс колпака предупредит это крайне нежелательное явление, стянув верхний ряд кладки.

Установка дымника не только защитит верхнюю часть дымоходной трубы от вредного воздействия окружающей среды и продуктов горения, но и сделает эту часть отопительной системы более привлекательной и оригинальной, что значительно повысит внешние характеристики вашего дома.

Сегодня строительный рынок предлагает нам огромный выбор дымников различных конфигураций и видов. Но несмотря на это, многие владельцы частных домов предпочитают изготовить колпак на дымоход своими руками.

Монтаж дефлектора на дымоход своими руками

Для сборки элементов конструкции можно использовать не только заклепки, но и контактную сварку – заметной разницы в итоге не будет

При работе важно правильно подобрать соотношение размеров деталей дефлектора, чтобы его можно было потом установить на дымоход.

Принцип работы собранного таким образом дефлектора выглядит следующим образом:

  • Любой поток воздуха, пытающийся пройти сквозь верхний цилиндр, встречает препятствие и обходит его;
  • Проходящие над цилиндром воздушные потоки сворачивают вверх и тянут за собой выходящий из трубы дым;
  • За счет разрежения в трубе усиливается движение, поэтому тяга становится на порядок больше.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

  • ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
  • Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
  • Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
  • Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
  • Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

  • Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
  • Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Изготовление и установка дефлектора

Дефлектор проверен в действии не одним поколением владельцев домов/коттеджей. Его эффективность доказана неоднократно, поэтому неудивительно, что прибор пользуется спросом. А спрос, в свою очередь, рождает предложение.

Цена таких предложений подчас может кусаться – 140 долларов за простое устройство готов отдать не каждый рачительный хозяин.

Порядок сборки вентиляционного элемента

Гораздо дешевле обойдется сборка дефлектора из подручных материалов. Особенно, если есть желание что-то полезное соорудить своими руками. Весь процесс производства прибора займет 2-3 часа – время зависит от сноровки и навыков собирающего.

Процесс изготовления отражателя, усиливающего тягу, своими руками, состоит из таких этапов:

  • создать чертеж;
  • сделать заготовки;
  • собрать прибор;
  • установить и закрепить его на дымоходе.

Первый этап по созданию чертежа лучше всего делать на бумаге

Для этого важно правильно рассчитать диаметр входящего патрубка и диаметр колпака. А также, высоту самого дефлектора

Чтобы не ошибиться, можно для своих расчетов использовать общепринятые формулы.

Основную роль в расчетах играет внутренний диаметр трубы дымохода:

  • высота=1,6-1,7*диаметр;
  • ширина диффузора=1,2-1,3*диаметр;
  • ширина колпака=1,7-1,9*диаметр.

Когда есть формула, остается правильно измерить внутренний диаметр трубы у дымохода и подставить полученное значение. Зная размеры, можно приступать к нанесению контуров заготовок на бумагу.

Лучше всего после создания чертежа создать прототип готового изделия из бумаги. Так станут нагляднее возможные ошибки и недоработки. Если таких нет, то можно приступать ко второму этапу – созданию реальных заготовок из металла.

В качестве материала можно использовать лист оцинкованной или нержавеющей стали толщиной 0,5-1 мм. Иногда можно встретить мнение, что для дефлектора лучше всего использовать медь.

Это утверждение имеет право на жизнь, если в гараже или мастерской случайно имеется ненужный лист из меди. В противном случае такая дорогостоящая покупка себя не оправдает. Да и срок службы нержавейки нельзя назвать коротким, чтобы пренебрегать этим материалом.

Когда заготовки вырезаны ножницами по металлу из подготовленного листа, можно приступать к этапу сборки изделия. Для этого можно использовать заклепочник и дрель или сварку. При работе со сваркой нужно быть предельно аккуратным, чтобы не прожечь случайно участок будущего дефлектора.

Если планируется использование заклепок, то припуски на соединение деталей между собой удобно делать на прокаточном станке. Если такого нет, то вполне сгодиться молоток. Сделав припуски, предстоит ровно соединить между собой детали, дрелью сделать отверстия и поставить заклепки.

Колпак предстоит закрепить к основанию ножками, которые также вычерчиваются и вырезаются из листа нержавейки/оцинковки.

Когда с 3-м этапом покончено, и самоделка готова, можно приступать к последнему и самому ответственному моменту – установке на дымоход.

Установка дефлектора на крыше

Последний этап изготовления дефлектора на трубу дымохода заключается в его установке на место постоянного расположения – на дымоход. Поставить самостоятельно можно как самодельный прибор, так и покупную конструкцию. Разницы нету – все равно придется залезать на крышу.

Чтобы не возникло проблем с монтажом, даже покупную модель, идущую в разобранном виде, нужно собрать внизу, надежно зафиксировав все крепления. Только после этого можно брать необходимый инструмент и направляться к дымоходу.

При установке дефлектора на трубу дымохода нужно осторожно сверлить отверстия для крепления. Затем останется надежно закрепить шурупы или заклепки и проверить, не наклоняется ли установленный прибор в разные стороны

Если он болтается, то дополнительно можно поставить хомут. Такой вариант подходит, если дымоход не облицован кирпичом.

Для кирпичной кладки с квадратным или прямоугольным сечением дымохода придется воспользоваться специальными переходниками. Когда работы закончены, можно испытать в действии установленный своими руками дефлектор, затопив печь/включив котел отопления.

Еще один важный момент – искрогаситель. Нужен он или нет – смотрят в конкретном доме. Можно сделать искрогаситель самостоятельно из листовой нержавейки или металлической сетки.

Конструкция дефлектора Вольперта-Григоровича

Интерес к дефлектору этой конструкции означен тем, что в нем соединили разработки Вольперта и Григоровича. Он состоит всего из трех скрепленных между собой элементов:

  • диффузора;
  • крышки;
  • обратного конуса.

Наличие обратного конуса (под защитным козырьком) делает эффективной работу устройства при низких ветрах. Особенностью дефлектора Вольперта-Григоровича является криволинейная поверхность диффузора и наличие крышки в виде зонтика. Обратный конус же позволяет не изготавливать такую достаточно сложную поверхность диффузора, чем еще более упрощает конструкцию. Потому, самодельный дефлектор Вольперта-Григоровича прост в изготовлении и, одновременно, эффективнее других приспособлений для улучшения работы или вентиляционной (дымоходная) системы.

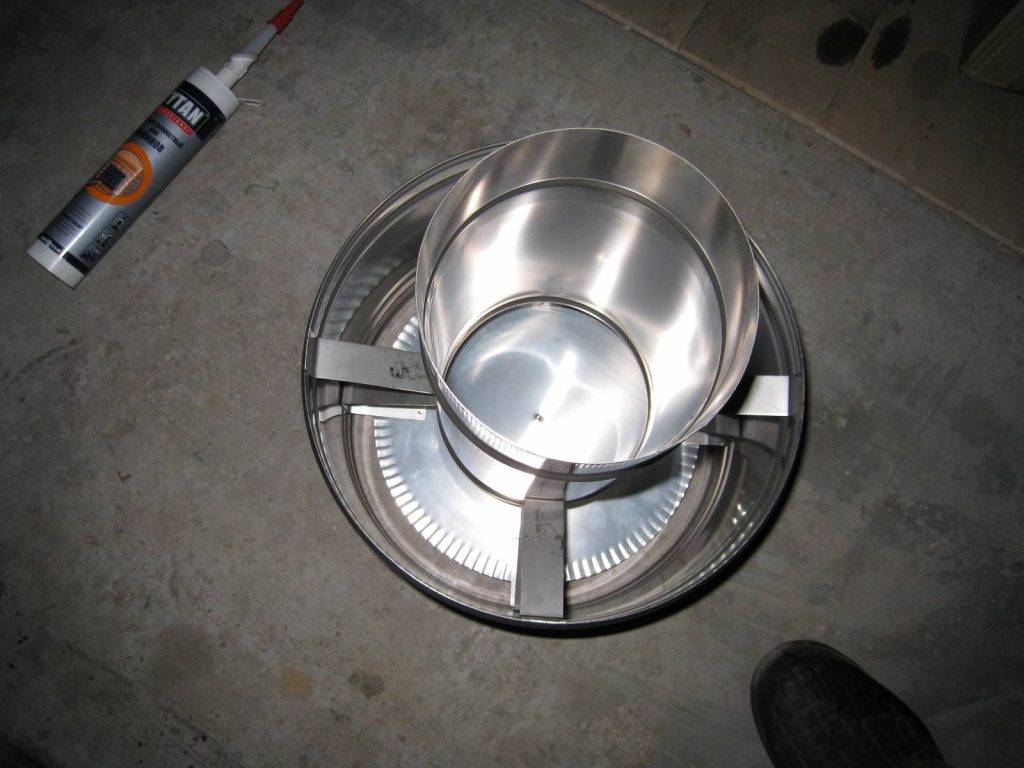

Вид снизу дефлектора Вольперта-Григоровича

Дефлектор изготавливается округлой формы. Возможно и квадратное устройство, если установка выполняется на квадратный воздуховод. Но, как показывает практика, не желательна конструкция такой формы, так как углы не дают возможности правильно передвигаться воздушным массам, а это сказывается на качестве работы дефлектора. В таких случаях выходят из ситуации с помощью переходника, устанавливаемого на вентканал квадратного сечения.

Разновидности

Разнообразие конфигураций дымоходов и кладки крыш обусловило разработку разных форм защитных колпаков, а также дизайна, стилевых решений, габаритов элементов.

Конструкции подразделяются на:

  • типовые;
  • многоскатные;
  • четырехскатные;
  • дополненные флюгером;
  • модели с плоским верхом;
  • изделия круглой формы с конусообразным зонтиком;
  • дополненные крышкой;
  • модели с искроуловителем;
  • модели с вальмовой крышей и т.д.

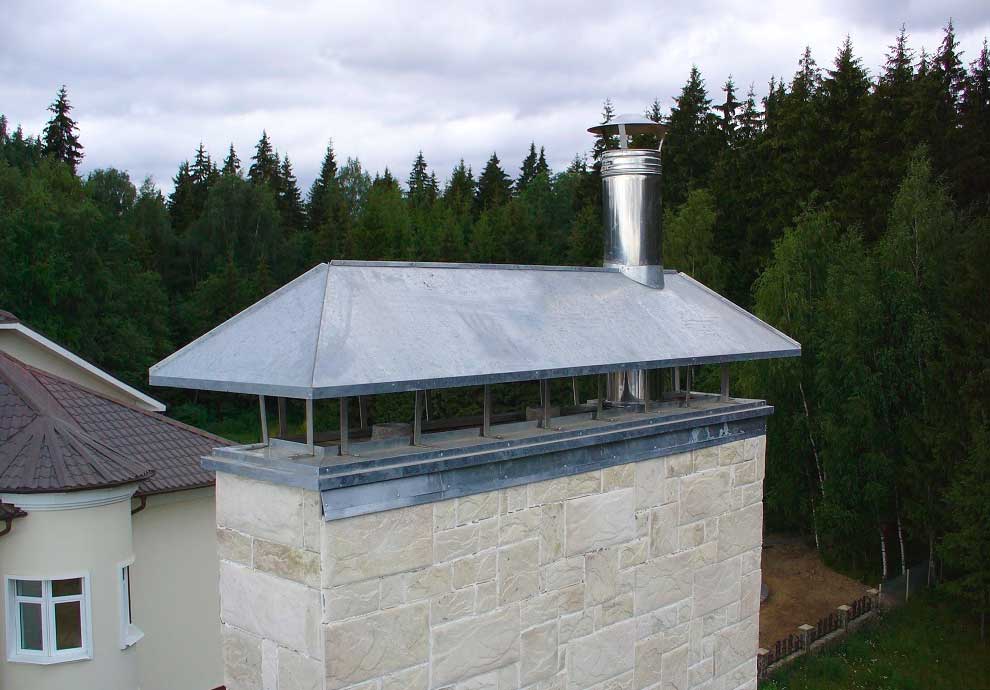

Стандартная флюгарка на трубу изготавливается из металлических листов, имеет конфигурацию пирамиды. К фартуку элемент прикрепляется с помощью кронштейнов. Модель универсальна, выполняется в зависимости от размеров трубы разных габаритов.

Навершие четырехскатной флюгарки на трубу оптимально для трубопроводов прямоугольной конфигурации и выполненных из кирпичей. Форма схожа со строением крыши.

Колпак с округлым зонтом применяется для зданий в немецком, швейцарском и других европейских стилях. Элемент обладает высокими эстетическими характеристиками, компактен, однако показатели тяги модели недостаточно эффективны.

Флюгарки с зонтами плоской прямоугольной формы применяются при дизайне строений в направлениях модерн, минимализм. Однако необходимо учитывать, что плоская конфигурация затрудняет сход снега, на кронштейны приходится большая нагрузка. Для предотвращения деформации используются прочные составы.

Флюгарка круглой формы с зонтом в форме конуса используется в качестве защитного элемента для труб с круглым сечением. Модели не дополняют капельниками.

Элементы для защиты дымохода многоскатной конфигурации позволяют качественно проветривать дымоход. Зимой конструкции предотвращают попадание снежных заносов.

Модели, дополненные закрывающейся крышкой, просты в эксплуатации, ремонте, чистке. Вентиляционный проем обеспечивает свободный пропуск продуктов горения.

Модели с искроуловителями рассчитаны на печные устройства, работающие на торфяном сырье, дровах. Изделия предназначены для кровли из пожароопасных материалов (древесные плиты, массив дерева).

Колпак, дополненный флюгером, отличается декоративностью, используется в зданиях, оформленных под старину (ренессанс, готика и т.д.).

Конструкция с вальмовой крышей имеет большую прочность в сравнении с другими разновидностями. Изделие оптимально в качестве защиты от дождя, снега, града.

Флюгарки в зависимости от проекта дополняются функциональными деталями (заслонки, откидывающиеся дверцы)

Однако важно сохранить функциональность конструкции для надежной эксплуатации, износостойкости. Сложные конфигурации колпаков могут создавать шумы и вибрации в дымоходе

Источник

Устройство дефлектора дымового канала и принцип его действия

Все дефлекторы на дымоход имеют одинаковую конструкцию и состоят из четырёх элементов:

  • цилиндр;
  • диффузор;
  • кольцевые отбои;
  • защитный колпак.

Устройства могут отличаться по дизайну, габаритам и количеству дополнительных элементов, однако все они работают по единому принципу.

Так как конструкция не создаёт сопротивления внутреннему потоку воздуха, дым не попадает обратно в помещение и эффективно выводится за пределы здания. Кроме того, устройство защищает канал от грязи и мусора и выглядит эстетично.

Исследования показывают, что установка дефлектора на дымовую трубу повышает эффективность отопительных приборов на 15–20%. Однако эта величина зависит не только от дефлектора, но и от особенностей расположения и диаметра сечения дымохода.

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

  1. металлическую заготовку согните по чертежным линиям;
  2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
  3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
  4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
  5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
