Как образуется и чем опасна накипь
Ни одна жидкость не сравнится с обычной водой по удельной теплоемкости. В зависимости от температуры и давления этот показатель варьируется в диапазоне от 4174 до 4220 Джоулей/(кг·град). Вода нетоксична, доступна и стоит дешево, что делает ее почти идеальным теплоносителем.
И все же у Н2О есть существенный недостаток – в своем естественном состоянии она содержит соли щелочноземельных металлов Са и Mg. При нагреве они образуют на внутренних поверхностях теплообменного оборудования нерастворимые карбонатные, или, иначе, известковые отложения – накипь.
Жесткая вода характерна для значительной части России и особенно для средней полосы, где степень минерализации достигает максимума
Негативные последствия образования накипи следующие:
- уменьшается КПД;
- снижается напор воды;
- ускоряется износ котла;
- увеличиваются расходы.
Бытовые котлы отопления и водогрейки преимущественно оснащаются поверхностными теплообменниками, в которых тепло передается через поверхности металлических стенок. Но у накипи высокое термическое сопротивление, то есть низкая теплопроводность.
По этой причине в загрязненных теплообменниках снижается коэффициент теплопередачи, что приводит к снижению температуры теплоносителя в отопительном контуре и недостаточному нагреву воды на выходе водогрейного контура.
Если ваш котел плохо греет воду, проверьте состояние теплообменника, возможно, все дело в накипи, которая стала причиной снижения КПД
Твердые отложения толщиной всего 0,2 мм увеличивают расход топлива на 3%. Если толщина накипи составит 1 мм, перерасход газа достигнет 7%.
При снижении теплопередачи для поддержания заданной температуры воды требуется использовать больше газа, что говорит о снижении КПД. Одновременно, при повышении расхода топлива, увеличиваются объемы дымовых газов, усиливается выброс вредных веществ, загрязняющих воздух вокруг домовладения и атмосферу в целом.
Отложения полностью или частично перекрывают проходное сечение трубы, что приводит к увеличению гидравлического сопротивления в системе, нарушению циркуляции теплоносителя, снижению подачи горячей воды в точках водозабора.
При использовании воды нормальной жесткости за год образуется слой накипи толщиной 2-3 мм. При более высокой минерализации скорость оседания карбонатов увеличивается
Нарушение теплопередачи приводит к перегреву труб, что служит причиной образования микротрещин – будущих очагов коррозии. Из-за работы на предельных режимах агрегат преждевременно выходит из строя.
Чтобы предотвратить поломку оборудования, накипь необходимо периодически удалять. Плановую чистку теплообменников газовых настенных котлов и напольных агрегатов выполняют в установленные производителем сроки. Простая процедура помогает поддерживать энергоэффективность оборудования на изначальном уровне, продлевает межремонтный период, снижает общую стоимость эксплуатации.
Очищаемые узлы
Устройство газового котла. (Для увеличения нажмите)
В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:
- запальник;
- горелка с форсунками;
- газовый фильтр;
- теплообменник;
- топка;
- дымоход.
Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.
Запальник
При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.
Порядок чистки происходит в следующей последовательности:
- перекрыть поступление газа к котлу;
- выкрутить запальник;
- с помощью металлической щетки тщательно произвести чистку;
- выполнить продувку;
- установить почищенный запальник на место.

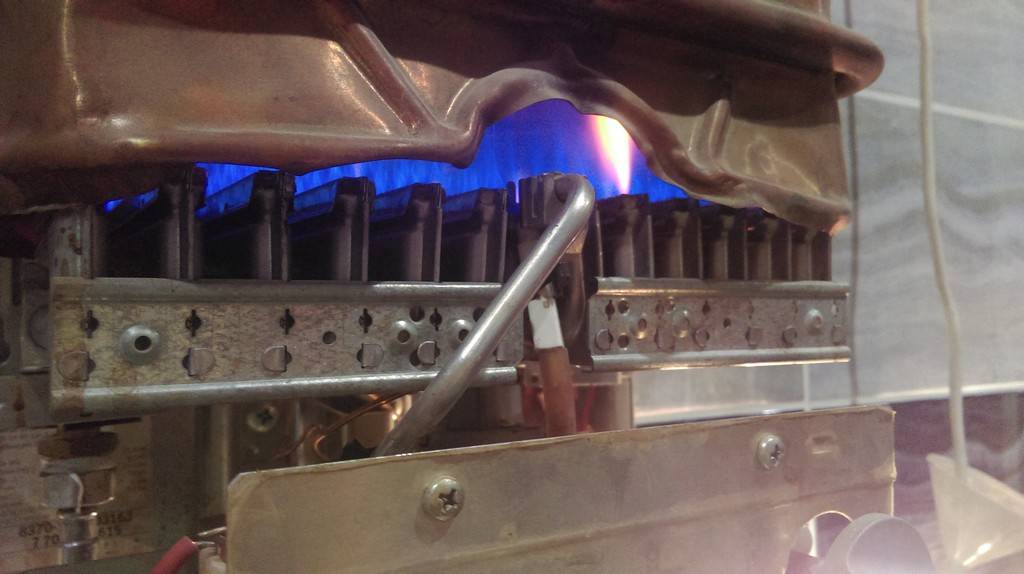

Горелка с форсунками
Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.
Последовательность чистки горелки с форсунками следующая:
закрывается вентиль подачи газа;
горелка снимается с установочного места;
замечается расположение форсунки, а затем она аккуратно выкручивается;
почистить форсунку нужно осторожно ершиком;
горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования;
форсунка вставляется в горелку согласно метке;
горелка устанавливается на место.
Газовый фильтр
Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.
Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

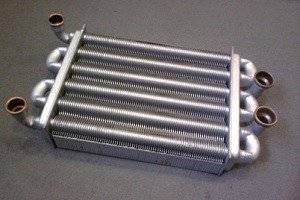

Теплообменник
Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.
Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.
Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.
Для этого потребуется следующий набор инструментов:
- скребки;
- металлическая щетка;
- различной формы ерши;
- электроинструмент с чистящими насадками.
Порядок очистки заключается в следующих моментах:
- отключается газоснабжение и электропитание от котла;
- снимается аккуратно теплообменник;
- чистка осуществляется удобными для этого инструментами;
- устройство снова устанавливается на свое место.
В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.
Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:
- адипиновая кислота;
- раствор сульфаминовой кислоты;
- специальный гель.
Бустер состоит из следующих элементов:
- циркуляционный насос;
- емкость для реагента;
- электронагреватель.
Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:
- для повышения очистных свойств реагент нагревается в емкости;
- с помощью насоса раствор под напором подается непосредственно в теплообменник.
В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.
Топка и дымоход
Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.
Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку дымохода и топки. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.
Смотрите видео, в котором подробно показано, как правильно почистить газовый котел в домашних условиях:
Работа с АОГВ
Она начинается по блокировки подачи газа – закрывается соответствующий вентиль. И это общий принцип для подобной работы с любыми котлами и колонками.
Как почистить горелку газового котла АОГВ? После перекрытия газа данный элемент снимается со своей позиции. У горелки есть форсунка
Она аккуратно отвинчивается и осторожно очищается ёршиком. Саму горелку очищают методом продувания, используя специальный насос. Затем форсунка и горелка возвращаются на место
Затем форсунка и горелка возвращаются на место.
Это общие критерии. А подробности представлены на следующих двух моделях.
Первая. АОГВ 11.6-3. Это надёжный и практичный аппарат.
Но после определённого эксплуатационного периода проводится тщательное его очищение. Процесс происходит так:
Извлекается блок горелок
Для этого проворачивается поддон аппарата, и отсоединяются от блока автоматики три трубки: контактная, газовая и термопары
Осторожной выкручиваются гайки, находящиеся на штуцерах механизма автоматики. Снимается паронитовая прокладка на главной газовой трубке, и изучаются её кондиции
Если она испорчена, её требуется заменить. Достаётся обозначенный поддон через паз, который максимально приближен к трубкам
Вместе с ним вытаскивается и кожух. Фиксируя нижнюю часть поддона, направляйте его на себя и извлекайте из зацепления оставшиеся держатели (две штуки). Весь этот узел опускается на пол. Изучается и очищается основная горелка. Осматривается сопло запальника. Отвинчиваются фитиль и термопара. От запальной горелки отделяется коробчатый кожух. Так освобождается путь к форсунке. Если она латунная и на ней есть налёт, его можно убрать мелкозернистой наждачкой. Очищение сопла. Для этого используется тонкая медная проволока и способ продувания под сильным давлением. Второе действие проводится специальным насосом с той стороны, где трубка подключается к тройнику
Такой же наждачкой крайне осторожно прочищается место изгиба трубки термопары
После этой работы все детали собираются в обратном алгоритме. Плавно, не допуская перекосов, поднимите данный блок целиком. Горелка должна оказаться внутри корпуса, а запальник и термопара не должны касаться отбортовки кожуха.
Со стороны трубок весь узел следует подать на себя с незначительным уклоном вниз. Должна приподняться противоположная сторона поддона.
Затем его подавайте вперёд и синхронно наденьте пару дальних зацепов. Они должны оказаться на отбортовке кожуха. Ближний зацеп идёт вырезанный паз. После его вхождения туда весь поддон проворачивается в обратном направлении к движению часовой стрелки. Газовая трубка должна позиционироваться только под своим патрубком узла автоматики.
Далее тестируется, насколько правильно прилегают прокладки, и все трубки возвращаются на свои места. Ключом затягиваются гайки на двух трубках: запальника и газовой.
До обратного монтажа термопарной трубки тщательно, но бережно, прочищаются её контактные участки. Гайка здесь затягивается пальцами.
Финальный этап – проверка герметичности всех соединений на потенциальную утечку. При их отсутствии включается котёл. При наличии – эти места покрываются герметиком, гайки затягиваются туже.
Вторая модель — АОГВ-23.2-1 Жуковский.
Работа с ней происходит следующим образом:
- Отвинчивается гайка, чтобы прошла газовая трубка.
- Откручиваются угольник, запальник и термопара.
- Все горелки в комплекте тянутся наружу, выдвигаются в сторону на пользователя. Если есть затруднения с их движением, ослабьте и отвинтите шпильки пассатижами. Прочистите все жиклеры и прочие компоненты.
- Разбор горелок. Для этого выкручиваются шпильки по 4 штуки с двух сторон.
- Снимаются пластинки, имеющие прорези, с верхней части горелок, затем пружинки. Тщательно очищаются все детали.
- Сборка всех элементов в обратном порядке.
После обратной сборки устраивается тест на герметичность, изучается, насколько плотно горелки примыкают к корпусу.
Разборка и удаление сажи
Для эффективной работы оборудования необходимо почистить газовую колонку. Образующиеся на стенках отложения способны нарушить бесперебойную работу устройства, поэтому не надо ждать полного отказа оборудования, следует периодически проводить профилактическую чистку.
Перед началом демонтажа необходимо перекрыть доступ газу и воде. Чистка газовой колонки своими руками начинается со снятия дверей котла и отсоединения провода авторозжига. Затем снимается термопара, пьезоэлемент и трубка горелки
Осторожно достаются форсунка и сама горелка
Вынимаются гильза термометра, крышка котла, и газоход. Чистка газовой колонки производится с помощью ершика и щеток, которыми очищаются все внутренние и внешние элементы. Отверстие форсунки прочищается иглой с меньшим диаметром во избежание увеличения отверстия и нарушения режима горения. Внутренние каналы теплообменника продуваются пылесосом и протираются влажной тканью.
Одновременно можно провести мелкий ремонт теплообменника своими руками: заменить прокладку под пилотной горелкой, проверить термопару, которая склонна к поломкам из-за специфики эксплуатации, и прочее. Такие работы не требуют больших вложений, но поддерживают производительность котла на высоком уровне, а устройство термопары довольно простое, и замена элемента не представит труда.
Строение газового котла
Сборка производится в обратном порядке. При подсоединении пьезоэлемента рекомендуется не использовать инструмент во избежание повреждения керамической основы, лучше закрутить руками.
При установке необходимо проверить термопару на газовом котле, надо знать, что окончание проводников должно находиться на уровне того места, где появляется пламя .
Монтаж системы
Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.
Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования
Подключение котла в систему отопления.
Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.
Где возможна установка
Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.
Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.
Разводка трубопроводов
Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.
Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.
Нюансы монтажа трубопроводов
Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.
Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.
Параметры уклона
Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.
О котлах старого образца

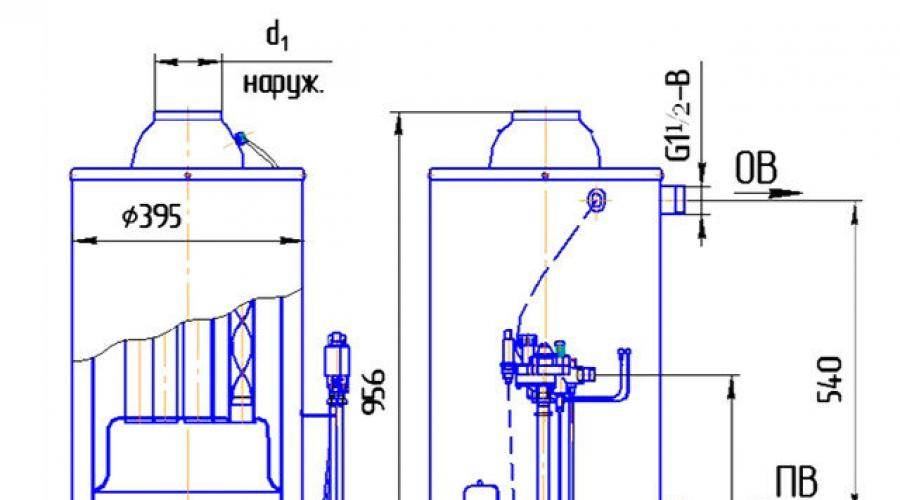

АОГВ — более поздняя модификация марки АГВ. У них, как и у предшественников, не особо высокий КПД, нет управления термостатом. Когда газ был дешев, на низкую производительность никто не обращал внимания, сегодня КПД — одна из важнейших характеристик при выборе отопительного оборудования. Модели АГВ отличались некачественной автоматикой, которая ломалась после одного-двух сезонов эксплуатации.
АГВ и АОГВ могут работать без автоматики: если она сломается или ее отключат специально, это мешать не будет. Покупая отопительный котел, необходимо позаботиться о достаточном количестве труб — их диаметр не должен быть меньше двух дюймов. Если взять меньший диаметр, может ухудшиться циркуляция теплоносителя — появятся дополнительные расходы на его нагрев.
В чем усовершенствование
Разработчики внесли в конструкцию ряд усовершенствований:
- Стеклянные термометры заменили на итальянские, более модернизированные.
- Установлена немецкая автоматика от Honeywell.
- Пьезорозжиг.
- Внешний вид улучшился благодаря качественному покрытию. Изменился дизайн: корпус может быть круглый или прямоугольный. Цвет — белый. Окраска — порошковая.
Как осуществить чистку горелки?
Перед тем, как почистить горелку газового котла, необходимо перекрыть подачу газа. Теперь можно переходить к демонтажу горелочного устройства. Этот процесс предполагает следующую последовательность действий:
- Отсоединяют провод, который объединяет горелку с кнопкой розжига.
- Отсоединяют зажим термопары и снимают ее.
- Помечают фломастером глубину входа форсунки в горелку, чтобы потом поставить ее в том же положении.
- Откручивают гайку, которая обеспечивает соединение трубки клапана с горелкой. Аналогично отсоединяют электрод розжига.
- С помощью отвертки откручивают гайки, которые фиксируют горелку.
Теперь необходимо извлечь форсунку из горелочного устройства. Это выполняется путем откручивания винта, фиксирующего дальность вхождения форсунки. Теперь можно переходить к чистке.
Обратите внимание! Под горелкой расположена прокладка, которую следует периодически менять, так как в процессе работы она приходит в негодность. Основное горелочное устройство чистят ершиком и жесткой щеткой. После того как нагар будет убран, необходимо продуть отверстия пылесосом
После того как нагар будет убран, необходимо продуть отверстия пылесосом
Основное горелочное устройство чистят ершиком и жесткой щеткой. После того как нагар будет убран, необходимо продуть отверстия пылесосом.
Нагар с форсунок горелки счищают щеткой, а отверстия прочищают проволокой либо иглой меньшего диаметра. Нельзя увеличивать имеющиеся отверстия в форсунках, иначе это негативно повлияет на работу газового котла.
Если сажи и нагара много и одной только содой почистить горелку не удается, можно прибегнуть к помощи специальных химических реагентов. Однако использовать их следует очень аккуратно, так как агрессивные вещества негативно влияют на металлические поверхности деталей газового котла.
После завершения очистки все элементы возвращают на место в обратном порядке.
Чистка запальника горелки
Явным признаком того, что загрязнен запальник газовой горелки, является желтый оттенок пламени. Исправный элемент дает конусообразное пламя голубого оттенка. Как почистить запальник газового котла? Его чистку производят следующим образом:
- перекрывается поступление топлива к агрегату;
- выкручивается запальник;
- элемент чистится металлической щеткой;
- продувается запальник;
- деталь устанавливается на место.
Таким образом, ответ на вопрос, как почистить запальник газового котла самостоятельно, довольно прост.
Газовый фильтр
В централизованной газовой магистрали может находиться мусор, поэтому специалисты рекомендуют ставить на топливные входные отверстия своих агрегатов фильтр.
Если на Вашем котле стоит газовый фильтр, то его также необходимо прочищать после окончания отопительного сезона или перед его началом. От правильного функционирования данной детали зависит работоспособность горелочного устройства. Модели фильтров отличаются друг от друга типом фильтрующего материала – это может быть сетка или волосяной состав. Если прочистить фильтр не представляется возможным, то его нужно заменить на новый.
Своевременный уход за горелкой поможет предотвратить множество серьезных неполадок и продлить срок эксплуатации газового котла.

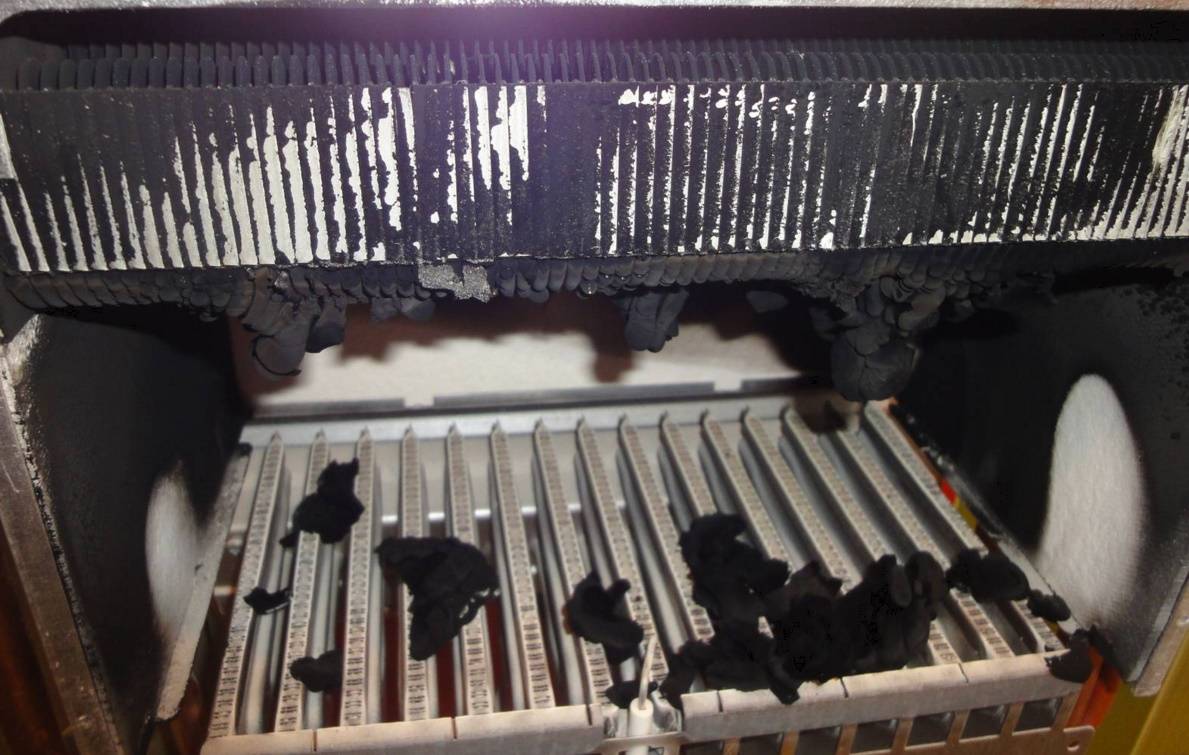

Чистка газового котла от сажи
Перед любыми операциями с газовым оборудованием необходимо перекрыть подачу газа, отключить его от электросети, закрыть подающую линию котла и обратку.
Настенный котел
Такой агрегат имеет более сложную, плотную компоновку, однако по этой причине чистить его проще и быстрее. Сначала снимают лицевую панель. У одних моделей для этого требуется открутить два винта, которые расположены в нижней части. У других котлов есть еще один фиксирующий элемент — внутренняя защитная крышка.
Турбина
Этот элемент есть не во всех моделях. Она находится перед выходом в дымоход, над камерой сгорания. Первым симптомом ее загрязнения является посторонний, неравномерный шум.
- Сначала турбину снимают, открутив крепеж, отсоединив конденсатосборник.
- Элемент переворачивают, вооружаются небольшой щеткой, затем аккуратно чистят лопасти вентилятора.
Завершающий этап — смазывание подшипников турбины.
Теплообменник
О его загрязнении свидетельствует работа насоса с перегрузкой, посторонние звуки при движении теплоносителя, увеличение потребления газа, меньшая теплопроизводительность.
- Первым делом снимают крышку камеры сгорания. Иногда требуется демонтаж верхней крышки.
- Ребра теплообменника очищают щеткой: сначала вдоль, потом поперек. Силу нажима необходимо строго контролировать, иначе можно погнуть пластины. Худший сценарий — их поломка.
- Если модель двухконтурная, то очищают теплообменник, расположенный в нижней части оборудования. В бюджетных двухконтурных моделях теплообменники сдвоенные (биметрические).
Механическая и простая химическая промывка предполагает снятие этого элемента. Процедура с использованием бустера и гидродинамический способ — исключения из правил. Они демонтажа змеевика не требуют.
Чтобы промыть теплообменник простым способом, с котла сливают воду, потом стравливают давление, отключают датчики температуры и протока.
Затем отсоединяют патрубки
Для обеспечения безопасности электроники ее накрывают водонепроницаемым материалом (пленкой), затем осторожно снимают теплообменник. Элемент помещают в емкость с раствором кислоты
Спустя 30-40 минут прибор очищают от накипи с внешней стороны
Змеевик чистят ершиком, затем хорошо промывают водой, потом операцию повторяют.
Биметрические теплообменники для внутренней очистки не предназначены. После завершения операции теплообменник промывают чистой водой, сушат и устанавливают на законное место.
Горелка, электроды
Настенные модели не имеют пилотной горелки (запальника), по этой причине чистить такое оборудование легче. Симптомами засорения элемента может стать проблемный розжиг, или хлопок, его сопровождающий. Самая серьезная неполадка — невозможность зажечь горелку. Возможны ошибки, связанные с датчиком контроля пламени (ионизации). Электрод розжига в некоторых моделях совмещен с датчиком, либо отделен от него. В других агрегатах есть сенсор и 2 электрода.
Для чистки таких элементов рекомендуют использовать щетки из латуни или меди. Главное условие — их мягкость, предотвращающая появление любых царапин. Другие возможные инструменты — ластик, резиновая прокладка, наждачная бумага-нулевка, ватные диски, смоченные спиртом.
В завершение операции все поверхности камеры сгорания пылесосят. В пылесосах из-за сажи не рекомендуют использовать мешки-пылесборники. Их отмыть будет очень сложно. После всех проведенных мероприятий газовый котел собирают.
Газовый фильтр
Перед пуском оборудования после удаления загрязнений советуют заняться очисткой газового фильтра, хотя такие конструкции устанавливают не всегда. Для этого от прибора откручивают крышку, с фланца снимают заглушку. Достают фильтр (сетку или волосяную кассету), затем его продувают, встряхивают, либо промывают растворителем. Например, бензолом. Затем защиту от примесей устанавливают обратно, а фильтр собирают в обратной последовательности.
Напольный газовый котел
Первый, подготовительный этап в этом случае начинается так же: первым делом перекрывают кран подачи топлива. Поскольку принципиальных отличий в напольных конструкциях разных производителей газовых котлов нет, эта инструкция может быть адаптирована практически под любую модель.
Подготовительный этап: разборка
Сначала открывают и снимают дверцу. Затем по порядку отсоединяют:
- подачу газа (1);
- крепеж блока горелки (2);
- контакты клемм (3);
- термобаллон (4).
После этого вытаскивают блок автоматики и горелок. На этом же этапе демонтируют крышку котла, открутив 4 винта: 2 спереди, 2 сзади. Чтобы иметь возможность добраться до теплообменника, снимают теплоизоляционный слой, затем крышку крепления дымоходной трубы и металлическую плиту.
Как снять и прочистить блок горелок АОГВ
Чтобы снять блок горелок, вам нужно провернуть поддон котла и отсоединить от узла автоматики трубку запальника, газовую трубу и контактную трубку термопары. Затем аккуратно вывинтите гайки на штуцерах блока автоматики.
Снимите паронитовую прокладку на основной газовой трубе и проверьте ее состояние. Проверьте на предмет изношенности прокладку и на факельной трубке, скорее всего, она останется на штуцере тройника.
После разборки этого узла поддон легко проворачивается и через ближайший к трубкам паз держатель вынимается из зацепления с кожухом. Поддерживая поддон снизу, слегка подайте его на себя и выньте из зацепления остальные два держателя. Весь узел опустите на пол и аккуратно достаньте между ножками котла наружу.
- Проверьте состояние основной горелки, при необходимости очистите ее. Затем осмотрите сопло запального факела.
- Открутите удерживающие этот узел в собранном положении два винта (фитиль и термопару). Для облегчения откручивания обработайте винты WD-40, процесс пойдет заметно легче.
- Снимите коробчатый кожух с запальной горелки, чтобы получить доступ к форсунке. При необходимости снимите с латунной форсунки налет без усилий мелкой наждачкой.
- Само сопло прочистите тонкой медной проволокой и продуйте под давлением насосом со стороны подключения трубки к тройнику.
- Пока есть свободный доступ, очень аккуратно мелкой наждачкой почистите изгиб трубочки термопары, там может быть небольшой слой окиси.
Нюансы подключения и проверка
Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.
Проверяют работоспособность термопары следующим образом:
- один конец устройства соединяют с мультиметром;
- второй конец вручную нагревают при помощи зажигалки или газовой горелки.
Чтобы проверить работоспособность термопары – один конец устройства соединяют с мультиметром Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.
