Назначение и особенности фильтрационных колодцев
Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы.
Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.
Предусмотрены различные способы очищения стоков, одним из которых является поглотительный колодец, выступающий своеобразным естественным многослойным фильтром. Он удерживает в себе грязь, мусор и другие частички, и пропускающим в почву очищенную воду.
Галерея изображений
Фото из

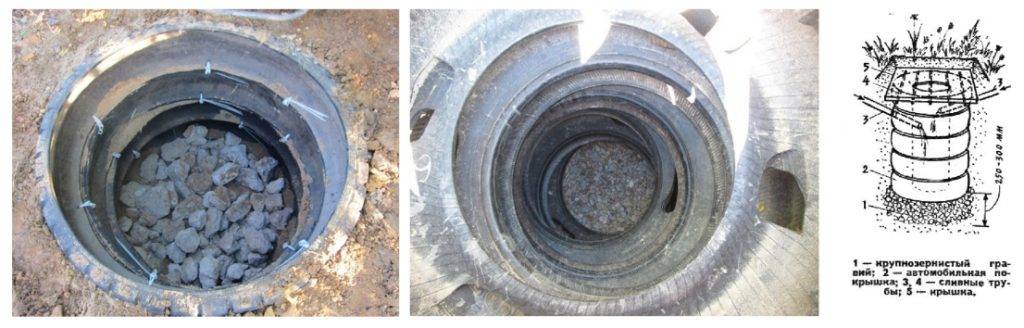

Поглотительный, он же фильтрующий, колодец — это объект канализационной системы, предназначенный для утилизации очищенной сточной воды
В схемах устройства автономной канализации поглотительный колодец устанавливают после септика, очищающего стоки на 95 %
Фильтрующий колодец используется в паре как с промышленными, так и самодельными септиками, производящими очистку серых стоков
По сути, поглотительный колодец это сливная яма, обустроенная грунтовым фильтром мощностью в 1 м
Устройство поглотительных колодцев может проводиться только в несвязных грунтах: песках, кроме мелкого и пылеватого глинистого, гравийных и щебенистых отложениях
Очищенная сточная вода, прошедшая грунтовую доочистку в поглотительном колодце должна свободно впитываться окружающими грунтами
В случае заглубления в грунты с низкими фильтрационными качествами, например в пылеватый песок или супесь, площадь поглощения увеличивают путем устройства перфорированных стенок из кирпича или бетонных колец
Другой вариант увеличения пропускной способности заключается в установке внутри перфорированной трубы, заглубленной на 1,5 — 2 м ниже условного дна грунтового фильтра
Функциональное назначение в канализации
Расположение поглотительного колодца после септика
Составная часть автономной системы очищения
Прототип поглотительного колодца
Техусловия для сооружения фильтрующего колодца
Фильтрационные качества окружающих грунтов
Перфорированные стенки поглотительного колодца
Усовершенствованная конструкция поглотителя
Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.
Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды.
Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или ливневой канализации, или для доочистки сточных вод, прошедших предварительную очистку в септике.
Функция фильтрующего колодца – пропускать поступающую по трубам жидкость через естественную систему фильтров и отводить глубоко в землю уже очищенную воду
Определение уровня залегания ГВ
Прежде чем приступить к любым земляным работам и создавать канализацию, следует узнать, какой именно УГВ на участке. Варианты как это сделать:
- Заглянуть в колодец на участке, если таковой имеется. Уровень воды в нем и будет приблизительной глубиной залегания почвенных вод.
- Узнать у соседей по участку. Если они живут в этой местности давно, то особенности почвы точно знают.
- Провести эксперимент. Суть его в проделывании отверстия в почве, в этом поможет садовый бур до уровня воды или на 1,5-2 метра. Сделать таких ямок нужно 3-4 по всему участку в разных точках. Оставить их на сутки, потом проверить уровень.
- Внимательно рассмотреть, какие есть на участке растения. Если преобладают влаголюбивые и буйно растут, то это говорит о высоком УГВ.
Определение уровня грунтовых вод
Причинами более высокого УГВ являются:
- Болота и водоемы поблизости.
- Нарушение норм использования недр земли.
- Большое количество осадков, паводки.
- Ручьи и родники на участке. Причем в этом случае у соседей уровень будет нормальным.
Варианты обустройства
Первым делом требуется определиться, какая система очистки или накопления стоков будет использоваться. Высокий уровень грунтовых вод слишком большого выбора не дает, но варианты все же имеются. Среди них:
- Накопительные емкости.
- Септики.
- ЛОС.
Устройство канализации при высоком уровне грунтовых вод не предусматривает выброса даже качественно очищенных стоков в почву, так как в них все равно остается загрязнение.
Герметичные накопительные емкости
Это альтернатива привычной выгребной яме. В случае с высоким УГВ подойдут только высокопрочные герметичные емкости. Они изготавливаются из полиэтилена или стеклопластика. Сложность обустройства коллектора такого типа в том, что придется очень часто пользоваться услугами ассенизаторов. Если дом используется для постоянного жительства, то по меньше мере, 1 раз в 2 недели придется проводить откачку. Если же вкапывать в землю более объемную емкость, то возникнут сложности с этим процессом и удержанием ее в первичной позиции, так как она будет огромным поплавком.
Но накопительная емкость это именно то, что нужно для дачи, если УГВ слишком высокий. Откачивать придется разве что в конце сезона и то не всегда, все зависит от количества людей, и частоты их пребывания на даче, ну и от объема резервуара.
Септик
Септик в рассматриваемой ситуации будет отличаться от стандартных схем монтажа. Основное – это отсутствие полей фильтрации и фильтрующих колодцев. То есть выпуска стоков, даже после очистки, в почву нельзя допустить.
Существуют модульные септики, и тогда получится добавлять дополнительные секции и колодцы для более качественной очистки. Жидкость, образованная в результате используется для технических нужд (полив растений) или откачивается и сливается в подходящем для этого месте.
Весной септик может всплыть, если его не заякорить
ЛОС
Локальные очистные сооружения – это одно из лучших решений. Они занимают относительно немного места, а уровень очистки в них высокий, достигает 98%. За фильтрацию стоков отвечают механические фильтры и бактерии, в основном аэробные. Очищенная вода собирается в накопительную емкость, которая вкопана в непосредственной близости от ЛОС. Корпуса таких установок прочные, есть возможность закрепления к бетонной плите. Установить, независимо от того, где расположены грунтовые воды, не составит труда.
Еще одна проблема, которая отталкивает многих потребителей – это высокая цена станций и необходимость постоянного обслуживания и контроля состояния.
Как утеплить кирпичный колодец
Изолировать уже существующий кирпичный колодец можно теми же способами, которые применяются для бетонных стеновых колец. Совсем другое дело, если строительство только начинается.
Тогда гидроизоляция и утепление кирпичной кладки осуществляется в процессе производства работ:
Ствол колодца не обязательно должен быть круглым, он может иметь и квадратную или прямоугольную форму. В этом случае, колодцевая кладка с утеплителем – наиболее подходящий вариант. Это очень популярный в строительстве домов способ возведения стен: кирпич укладывается так, чтобы в их толще образовались пустые колодцы, которые засыпают опилками, керамзитом, крошкой полистирола, либо заполняют пеноизолом.
Утепление кирпичной стены
- В другом варианте, возводят две параллельных, жёстко связанных между собой анкерами стенки, пространство между которыми так же заполняется. Колодезная кладка с утеплителем очень удобна для обустройства резервуара в готовом котловане. Это может быть и питьевой водозабор глубиной до шести метров, и любой другой вид колодца: перепадный, поворотный, смотровой.
- Конечно, для колодца не требуется такой толщины стенок, как для здания – достаточно полтора кирпича. После завершения кладочных работ, останется только оштукатурить стенку снаружи и сделать дренажную гильзу. Если в раствор для кладки и штукатурки добавить пластификатор, прочность и гидроизоляция возводимых стенок будет обеспечена максимально.
Для питьевого колодца желательно сделать домик, либо навес — чтобы его не засыпало зимой снегом. Что касается крышки: лучше, если она будет деревянная многослойная.
Создание альпийской горки
Если осталось много глины, а идей по применению нет, её можно использовать на участке для сооружения альпийской горки. Так решится два вопроса: уберёте ненужную гору оставшегося грунта и украсите ваш сад.
Садоводы знают, что альпийскую горку очень трудно сохранить в первозданном виде в течение нескольких лет. Так как грунт оседает от перепада температур и выпадения осадков, каждый год приходится делать всё заново: поднимать камни и подсыпать землю.
В этом случае можно использовать глину, оставшуюся после рытья колодца или септика
Качество самого грунта в данном случае не важно, крупные включения пойдут только на пользу. Для создания альпийской горки необходимо:
- добавить к смеси песок и гравий;
- утрамбовать полученный материал, придав ему выбранную форму;
- поливать водой 3-4 раза, не давая подготовленной смеси полностью высохнуть;
- убедившись, что состав хорошо уплотнился, установить камни для оформления альпийской горки и ещё раз полить;
- между крупными камнями насыпать небольшой слой плодородного грунта и высадить растения.
Таким же способом можно сделать рокарии, каменистое дизайнерское оформление сада, окантовку боковых сторон дорожек и грядок.
Как сделать эту конструкцию своими руками?
Строительство дренажной ямы самостоятельно не требует больших затрат и не занимает много времени, выполняется легко и без специальных рекомендаций. Но если вовремя не очищать дренажную яму, она может распространять неприятные запахи по всему участку.
Строительство данного сооружения необходимо начать при закладке фундамента, оно проходит в несколько этапов:
- Определение места расположения объекта.
- Выкапывание котлована нужной формы и размера.
- Засыпка на дно ямы дренажной подушки из гравия и песка. После увлажнения и утрамбовки подушку необходимо уплотнить дополнительной засыпкой. Такая подушка должна защищать яму от промерзания.
- Выкапывание дренажных канав, по которым будут проложены трубы. Они нужны для того, чтобы вода уходила в правильном направлении.
- Подведение труб к яме-колодцу. Как уже говорилось выше, их нужно проводить под уклоном. Для того чтобы проверить правильность уклона, рекомендуется использовать строительный уровень.
- Выкладывание стен колодца кирпичом.
- Отделка верхней части колодца.
- Установка крышки или люка на колодец, размеры примерно 70х70см.
Для этого в верхнюю часть ямы устанавливается опалубка, которая будет возвышаться на несколько сантиметров над уровнем грунта. После этого бетон необходимо проткнуть в нескольких местах металлическим прутом, для пропуска воздуха, а затем в полученное отверстие установить люк.
Нужно помнить о том, что неправильная организация слива воды может привести к образованию эрозии, грибка, истощению почв и скоплению большого количества насекомых над ямой. Несвоевременное устранение влаги из ямы может стать причиной появления неприятных запахов. Во избежание таких неприятных последствий рекомендуется соблюдать все основные правила по сооружению выгребной ямы.
В видео еще один способ изготовления выгребной ямы своими руками — полностью из бетона:
Дренажная выгребная яма – это незаменимое для частного дома сооружение, которое выполняет роль канализации в случае ее отсутствия. Она является гарантией того, что сточные воды не будут скапливаться, а будут впитываться в грунт, не нарушая естественную флору почвы. Если яма сконструирована правильно, с соблюдением всех инженерных рекомендаций, то она может прослужить достаточно долго и не хуже центральной канализации.

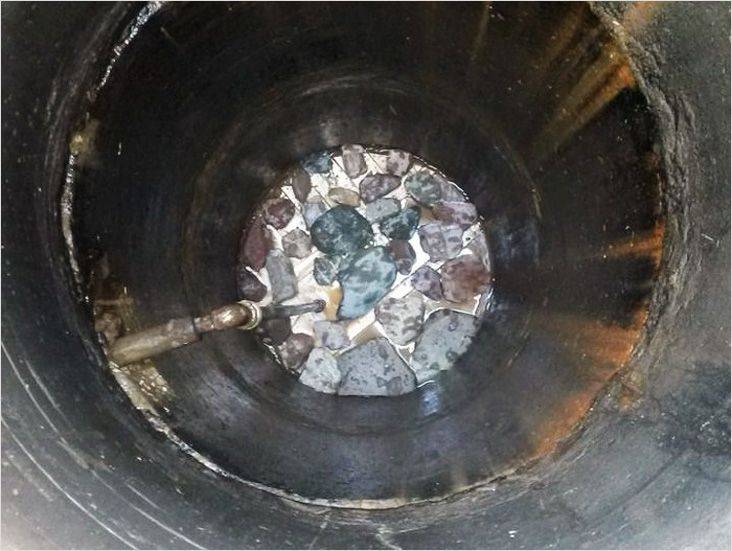

Когда требуется обустройство донного фильтра
Для начала уясните следующее: далеко не каждому колодцу требуется донный фильтр. Он необходим приблизительно в 5% случаев. Более того, если неправильно обустроить фильтр, он может еще и усугубить ситуацию с чистотой воды, ее объемами. А потому перед началом работ необходимо разобраться, в каких именно случаях рекомендуется оборудовать донный фильтр. И начать стоит с определения вида колодезного дна.
Вот основные виды дна, которые можно встретить:
- рыхлое глиняное;
- плотное глиняное;
- плывун;
- песчаное.
В плане чистоты добываемой воды лучшим считается плотное глиняное дно. В колодцы такого типа вода подается из маленьких родничков либо, как вариант, просачивается посредством мельчайших капилляров. В такой воде мало песчаных взвесей, сама она достаточно чистая. Но заметим, что колодцы с такого типа дном на первых порах не могут похвастаться большим дебитом, а потому обустройство донного фильтра попросту нецелесообразно, ведь вода чистая и без него. Еще фильтр может ухудшить и без того низкий дебит.
А вот рыхлое глиняное дно с мощным потоком характеризуется тем, что вода, размывая почву, «обогащается» разного рода примесями и взвесями
При достаточно высоком столбе воды оборудовать донный фильтр не нужно – важно лишь забирать жидкость (при помощи насоса или ведра) не у самого дна. Если и это не дает результата, можно просто засыпать на дно слой гравия/щебня толщиной 15-30 см
Идем дальше. Песчаное колодезное дно – это уже более серьезная проблема, т. к. при самом незначительном движении ведра поднимаются мелкие частички, загрязняющие жидкость. А при использовании насоса всегда присутствует вероятность того, что устройство выйдет из строя из-за песка. Как и в случае с рыхлой глиной, проблема часто решается забором жидкости в верхней части столба. При неэффективности данного метода обустраивается уже донный фильтр, состоящий из нескольких слоев.
Декорирование старого колодца
На несколько лет место старого колодца не пригодно для строительства, поэтому его надо будет как-то использовать. В принципе, вариантов немало. Самый простой – цветник или площадка. Но есть более декоративные варианты. Один из них – это небольшой искусственный водоем. Его можно построить, если часть ствола колодца осталась торчать над поверхностью земли. В таком случае надо провести герметизацию дна водоема, упрочить его и обложить изнутри плоскими камнями. К примеру, на фото ниже такой пруд показан, как один из вариантов.
Искусственный водоем на места старого колодца
Можно вместо водоема разбить клумбу для цветов, облицевав сам торчащий из земли ствол натуральным декоративным материалом. Например, камнем. То есть, включив фантазию, можно получить на загородном участке красивый и функциональный объект. Хотя многие дачники просто выравнивают место, приспосабливая его под другие нужды.
Как положить брусчатку или тротуарную плитку?
Отмостка из брусчатки или тротуарной плитки особо прочная и эстетичная. Для выбора доступны различные цвета, что позволяет подобрать желаемый дизайн. По форме также большое разнообразие: от простых геометрических до замысловатых. Материал устойчив к перепадам температур, а, значит, долговечный. Плитки легко снимаются и устанавливаются обратно.
Используют простую технологию укладки. По песку мягкой отмостки расстилают геотекстиль, посыпают тонким слоем сухого цемента. Укладывают декоративные элементы. Легким постукиванием киянки выравнивают. Прикладывают рейку для контроля уровня: все плитки должны находиться в одной плоскости. Завершив работу, поливают поверхность водой, чтобы цемент схватился.
Принцип работы ямы без дна
Выгребная яма представляет собой накопитель серых отходов человеческой деятельности, т.е. стоков, образующихся при выполнении бытовых действий, приготовлении пищи и приеме гигиенических процедур.
Ее устраивают на некотором (определенном санитарными нормами) расстоянии от дома. Для устройства такой канализации нужно выкопать яму, укрепить и защитить от влаги ее стены, установить верхнее перекрытие, а также подвести к емкости канализационную трубу.
В выгребных ямах без дна нижнюю часть не герметизируют. Здесь устанавливают фильтр из песка и гравия, через который жидкие стоки медленно просачиваются в грунт, где производится их окончательная очистка
Сточные воды поступают внутрь емкости, а перекрытие надежно защищает окружающих от неприятных запахов. Отстоявшаяся жидкая составляющая сточных масс просачивается в нижележащие грунтовые слои, а твердые включения оседают на поверхности песчано-гравийного фильтра.
Со временем резервуар наполняется нерастворимым твердым осадком, и его содержимое необходимо удалять. Для этого используют специальную ассенизаторскую машину, хотя небольшую по объему яму можно вычистить и с помощью обычного ведра.
Стоки внутри ямы с течением времени немного изменяются по составу. Частично они перерабатываются микроорганизмами, твердые фракции превращаются в осадок, а жидкая часть отделяется. С целью уменьшить количество стоков, чтобы пользоваться услугами ассенизаторов как можно реже, яму делают “без дна”.
Стены емкости для серых стоков тщательно заделывают, а на дне оставляют просвет с грунтом. Сверху на грунте делают фильтр из природных материалов: песка, щебня и гравия. Жидкая часть стоков медленно просачивается в грунт, а твердые фракции остаются внутри канализационной емкости.
Сточные воды, проходя через фильтр, получают дополнительную очистку. Окончательно жидкие отходы перерабатываются в толще грунта с помощью микроорганизмов, которые там обитают.
Для того чтобы ускорить и усилить процесс переработки в яму добавляют биологические средства, в основе которых заложено действие природных бактерий. Подобные препараты используют и внутри накопительных герметичных выгребных ям, для выполнения биологической очистки сточных вод и уменьшения объема осадка.
“Бездонная” канализация конструкция очень удобна. Она позволяет удалять жидкую часть стоков естественным и безопасным путем. В результате емкость наполняется медленнее, и оплачивать услуги ассенизаторов приходится не так часто.
Интересной вариацией ямы без дна является система доочистки в виде фильтрующего колодца. Ее устанавливают после септика-отстойника, в котором производится первичная переработка стоков.
Выгребная яма без дна может играть роль части конструкции, которая состоит из двух камер: герметичной и проницаемой
Обе секции соединены переливной трубой. Сначала стоки попадают в герметичный отдел канализации.
Здесь отходы отстаиваются, твердые фракции оседают на дно, легкие технические загрязнения скапливаются наверху, а так называемые “серые стоки”, т.е. очищенная от перечисленных загрязнений вода, достигают уровня перелива и перемещаются в емкость без дна. Сточные воды фильтруются и утилизируются в грунт, как было описано ранее.
Использование специальных микроорганизмов превращает конструкцию почти в полноценный септик, который функционирует на основании схожих принципов.
Такое двух- или даже трехкамерное сооружение имеет смысл делать только для дома, в котором проживает значительное количество людей, в связи с чем планируется получать большой объем стоков. А для летней дачи можно устроит относительно небольшую выгребную яму.
Что необходимо знать
В первую очередь, необходимо понимать, что суть фильтра сводится не к тому, чтобы просто засыпать колодец камнями, а сделать это грамотно, чтобы чистая вода просачивалась сквозь фильтр.
Если ваш колодец достаточно старый, и вы решили установить в нем фильтр, то стоит отметить, что без чистки вам, скорее всего, не обойтись. Лучшим вариантом в таком случае будет сначала провести полную дезинфекцию колодца. Для этого нужно убрать весь старый ил, который собрался на дне, после чего очистить стенки колец, проверить, чтобы стыки между ними были герметичны, и только после этого можно укладывать геотекстиль (или любой другой щит), а потом засыпать внутрь камень, заранее приготовленный для этих целей.
Помните, что фильтр не имеет особых требований по уходу. Его можно чистить параллельно с чисткой колодца. Для этого нужно вытащить камни, которые лежали на дне колодца, после чего изъять оттуда геотекстиль. Если последний достаточно старый, то его можно заменить на новый, а если нет – то просто почистить. Камни также нужно промыть – этого вполне достаточно. Затем почистить колодец и снова правильно все уложить и засыпать камнями.

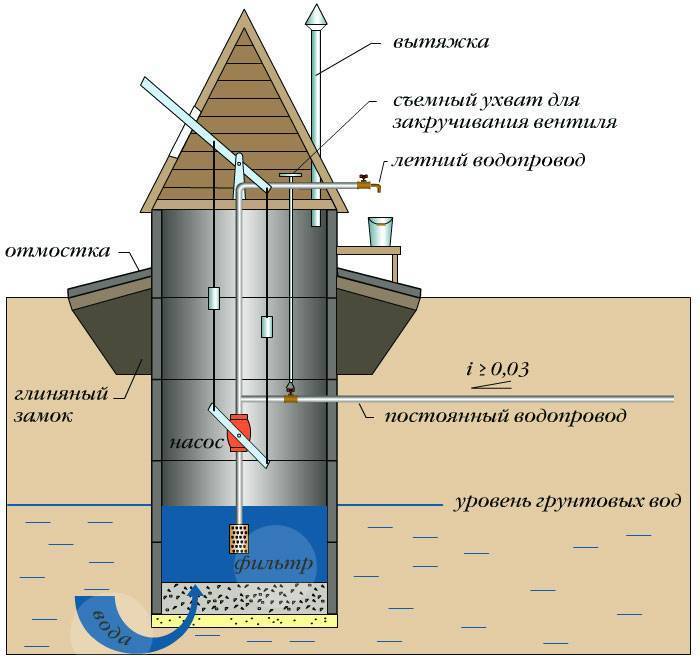

Когда в колодце нужен донный фильтр
Обустройство донного фильтра обязательно только тогда, когда:
- на дне шахты находится пылеобразный или мелкий песок;
- вода прибывает под высоким давлением;
- необходимо защитить дно колодца от размыва;
- источник вскрыл плывун;
- нужно защитить погружной насос, чувствительный к засорам;
- происходят постоянные перепады уровня жидкости, к примеру, при осадках или в результате работы насосного оборудования;
- вода из источника мутная или с осадком.
Устройство донного фильтра НЕ целесообразно тогда:
- когда внизу колодца находится скальной пласт или твердая трещиноватая глина;
- если живительная влага поступает прямо из природных родников или ключей;
- когда вода не засоряется мусором, взвешенными частицами и органическими примесями.
В этих случаях донная защита НЕ нужна.
Немного о доступных водоносных слоях
Схема: залегание водоносных слоев
- Верховодка. Находится ближе всего к поверхности и пополняется благодаря осадкам, из-за чего ее наполненность постоянно меняется, а в засушливые поры и зимой может и вовсе пропасть. Кроме этого она подвержена загрязнению стоками от очистных сооружений.
- Грунтовые. Залегают на глубине 6-20 м и расположены между двумя водоупорными слоями, но не имеют избыточного давления, поэтому уровень воды в шахте колодца остается практически неизменным. Наблюдают лишь незначительные изменения в разную пору года.
- Артезианские воды расположены на значительной глубине, сильно зажаты между двумя водоупорными слоями из-за чего находятся под давлением , а при пробивании пласта фонтанируют на поверхность. Качество воды не вызывает сомнений, а вот строительство и обслуживание колодца особой конструкции, обычно, не рентабельно.

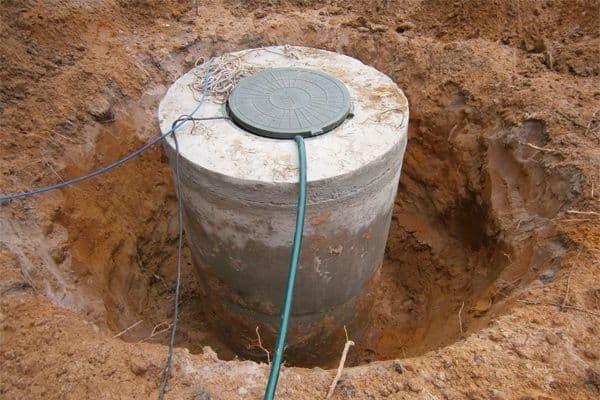

Как сделать самостоятельно?
Все виды защитных сооружений — мягкие и жесткие – строятся по одному алгоритму:
- Выдержка паузы в год.
- Очищение рабочего пространства.
- Рытье траншеи по периметру.
- Оборудование подушки из сыпучих материалов.
При этом любая отмостка устраивается под углом 2-5 градусов для твердой, 5-10 градусов для мягкой.
Мягкую
Выемка грунта производится на ширину до 1,5 м по всем сторонам вокруг шахты, желательно выбрать весь плодородный слой и достигнуть материнской породы. Дно тщательно утрамбовывается и посыпается мелкофракционным песком.
Готовую траншею внахлест и со складками (не допуская натяжения) застилают выбранным материалом для гидроизоляции, угол пленки должен достигать верхнего кольца колодца. Концы пленки закрепляют строительной клейкой лентой или металлическими скобами, возможно также применение шурупов. Складки на пленке призваны сглаживать процессы смещения грунта.
Поверх изоляционного слоя для лучшего дренирования выкладывается строительный песок, следом брусчатка (возможно применение тротуарной плитки, щебня, крупной речной гальки или других декоративных материалов), иногда по желанию владельцев участка высевается газон.
Твердую
Все материалы подвергаются усиленному трамбованию. Если планируется долгая эксплуатация колодца, желательно проармировать его металлической сеткой.
На внешние стенки колодезной шахты (где будет контакт с бетоном) крепится слой гидроизоляции, это делается для предотвращения крепления раствора к стенкам колодца и дальнейшим их растрескиванием.
Деревянные рейки, смазанные битумной смолой, выкладывают по кругу вокруг колодца через равные промежутки- они нужны для выравнивания заливаемого бетона.
Выложенную бетонную смесь тщательно разравнивают и посыпают поверхность тонкой цементной пылью (разглаживают строительным мастерком), и так несколько раз. Завершенную отмостку выдерживают порядка недели в постоянно влажном состоянии (его поддерживают намоченной ветошью).
Подобно другим видам отмостки, бетонную защиту также ставят под уклоном для стока воды, иногда даже прокладывают отводные канальцы.
