Горизонтальная буржуйка из трубы своими руками

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

Преимущества и недостатки «буржуйки»

Как бы это странно ни звучало, но буржуйка для гаража это очень важный аксессуар. Для противников ее присутствия в том помещении можно привести такие аргументы в ее пользу:

  • Печь занимает немного места, она довольно компактная;
  • Она не требует большого ухода – простота конструкции и неприхотливость делают е оптимальным вариантом;
  • Для нее используются самое простое топливо – дрова, брикет, уголь;
  • При желании ее можно модернизировать – установить дополнительные экраны или перевести на жидкое топливо (отработанное машинное масло или дизельное топливо);
  • Ее можно собрать своими руками, для этого понадобится умение работать с болгаркой и электросваркой, 500 рублей на покупку деталей и 5-8 часов свободного времени.

Правда, есть и недостатки:

  • Хотя это и печь с зольником, поддувалом и закрытой топкой ее нельзя оставлять без присмотра;
  • Она быстро остывает и абсолютно не держит тепло;
  • Хотя она и компактная, но машину от нее нужно ставить на определенном расстоянии, а места в стандартном гаражном боксе обычно не хватает.

Но, несмотря на все эти неудобства печь в гараже это великое дело. Можно поработать в холодное время, а можно и с товарищами посидеть. А также закрыться от праведного гнева жен и пересидеть в тепле пока уже они остынут и сменят гнев на милость.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Буржуйка своими руками — разновидности

Буржуйки, которые изготавливаются своими руками, можно условно разделить на 3 вида:

  1. Грамотно продуманные конструкции, которые воплощают в себе полезные идеи отопления.
  2. Работоспособные изделия, но не в полной мере проработанные.
  3. Самодельные устройства, созданные из подручных материалов невысокого качества.

Качественные изделия

Модель PETIT GODIN

К таким типам буржуек, созданных своими руками, относятся:

  • Кирпичная печка для бани. Кирпич в качестве материала для такого вида печки изначально не использовался. Однако при разумном подходе можно сделать конструкцию с КПД в 40%.
  • Буржуйка на отработке. Это эффективный и довольно экономичный вариант печки, который подойдет для обогрева гаража или иного хозяйственного помещения. Заливочное отверстие следует расположить в дальнем углу бака. Для долива отработанного масла сооружается воронка с изогнутым носиком. При этом обязательно соблюдаются правила пожарной безопасности.

Рабочие печки среднего класса

Среди наиболее часто встречающихся буржуек такой категории следует выделить:

  • Конструкцию из бочки. Это наиболее практичный вариант, который изготавливается из обычной 200-литровой бочки диаметром 600 мм. В такую окружность необходимо вмонтировать шестиугольник со стороной 314 мм. КПД такой буржуйки — не более 15%.
  • Печку из баллона. Для этого варианта подойдет бытовой газовый баллон, который укладывают на бок. Дымоход располагают в дальней части топки.

Бочка взята за основу

И в первой, и во второй модели буржуйки свод печи получается изогнутым, сферическим или цилиндрическим. Самая простая в воплощении самодельная буржуйка — газовая. В топку вставляется пропановая горелка, и конструкция готова. Печи на таком топливе должны иметь развитую теплообменную поверхность, так как газ является энергетическим топливом, и продукты сгорания легко и быстро улетучиваются через трубу.

Буржуйка из бочки

Один из несложных способов – большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.

Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

  • У бочки устраняем крышку сверху;
  • Создаём колосник, при этом используя отрезки из металла;
  • Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру

Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра

Принцип работы

Из бочки

В зоне тления дров происходит отток топочных газов, которые в себе содержат определенное количество тепловой энергии. Чтобы эту энергию отобрать, необходимо создать условия, при которых появилась возможность возгорания. Поэтому в дополнительной камере сгорания, которая располагается выше зоны тления, и куда поступают топочные газы, подается кислород в небольшом количестве. Происходит смешивание двух газов и образование воздушно-газовой смеси, которая прекрасно горит. Включается чисто пиролизный процесс.

Чтобы вышеописанная технология проводилась с максимальной эффективностью, необходимо добиться того, чтобы конвекционные потоки, которые исходят из зоны тления топлива, были чуть больше, чем пропускная способность дымоходной трубы.

Какие ошибки могут понизить КПД прибора:

  • Большая закладка дров. В данном случае кислорода только будет хватать, чтобы поддерживать процесс тления дров. На сжигание топочных газов его будет уже недостаточным.
  • Малая закладка. А здесь все наоборот. Воздух, поступающий из поддувала, будет распределяться по всему объему топки, которая заполнена не полностью. Его часть будет улетучиваться, при этом во второй камере сгорания сжигание газов будет происходить неэффективно из-за избытка кислорода.

Малогабаритная конструкция

Оба варианта неэффективны только потому, что не включается процесс пиролиза. Получается так, что изготавливать печи длительного горения на дровах нельзя до максимально возможных габаритов. Есть определенные ограничения, зависящие от количества закладываемых дров, которые будут поддерживать процесс пиролиза. Это важный момент. Вот почему буржуйки данного типа имеют мощность в диапазоне 8-20 кВт, при коэффициенте полезного действия 75%.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

  • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
  • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
  • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
  • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
  • К нижней, донной части закрепляются ножки.
  • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
  • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
  • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
  • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
  • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
  • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
  • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

  • сварочный аппарат в комплекте с электродами;
  • болгарка и круги для резки металла;
  • рулетка;
  • металлические уголки;
  • металлические прутки для колосниковой решетки;
  • трубопровод;
  • листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

  1. Делаем чертеж будущей печи.
  2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
  3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.

  4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.

  5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.

  6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.

  7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
  8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.

  9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.


Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

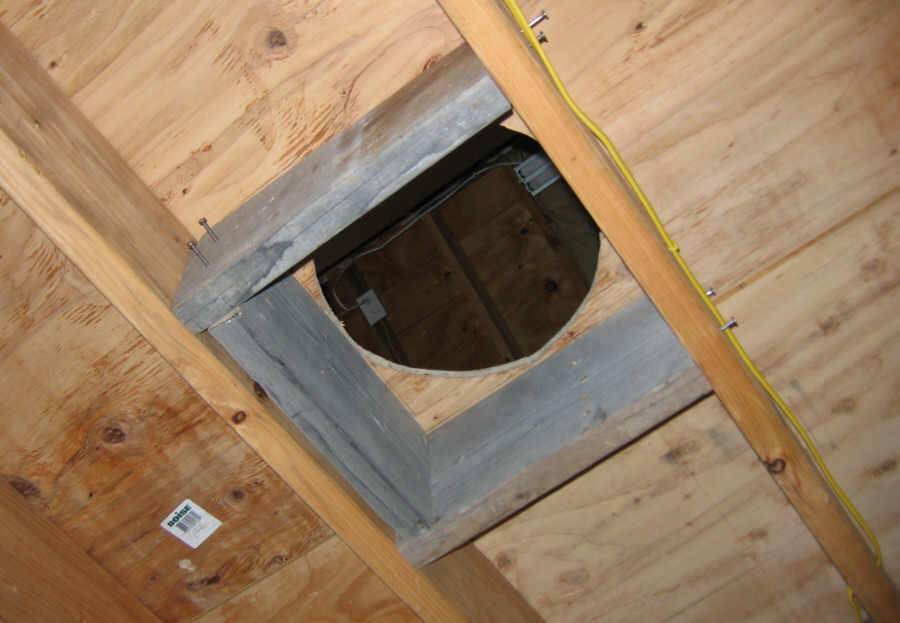

Пример отверстия для трубы дымохода

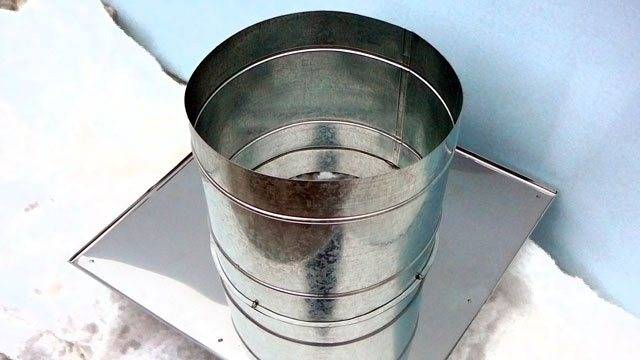

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены


При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:


Герметизация


Вывод трубы на крышу


Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения


Дымоход подключенный к буржуйке
