Модели
Выпускаются отопительные печи «Булерьян» разными заводами в разных странах. Есть завод в Украине. Они выпускают отопительные «Буллеры» и печи для бани, есть также теплоаккумуляторы, совместимые с некоторыми моделями.
Украинский вариант. «Буллеры»
Технические характеристики печей конвекционного типа «Булерьянэтого производителя сведены в таблицу.
Технические характеристики «Булерьянов» украинского производства (кликните для увеличения картинки)
Теплоаккумуляторы используются большей частью в теплицах, где отсутствуют почти полностью стены, которые в обычных зданиях накапливают тепло. Навесные панели из окрашенных стальных пластин, полностью повторяют форму печи, потому для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхушки теплообменных труб и упирается в их нижние концы. Заполнять их можно любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.д.
Канадские Bulerjan. Модели разной мощности
Представлены в России и канадские печи «Булерьян». Их характеристики сведены в таблицу. Как видим, исполнение другое, а характеристики — те же.
Канадские Bulerjan. Технические характеристики (кликните для увеличения размера картинки)
Принцип работы дровяных котлов длительного горения
Работа прибора начинается с тления топлива (дров, торфа, угля) в топке. Поскольку поступление кислорода минимально, время тления существенно увеличивается, благодаря чему топлива хватает примерно на 12 часов. Одной закладки достаточно на 80% дольше, чем в обычном котле, что позволяет экономно расходовать древесину. Кроме того, это дает возможность сократить время, которое необходимо для осуществления контроля над работой прибора. Подходит дровяной котел для дачи, частного дома, производственных помещений – обогрев будет качественный, и при этом на топливо не потребуется много денег.
Поскольку тление происходит длительное время, в бункере образуется газ, обладающий высокой теплотворной способностью. Он, поступив в камеру сгорания через огнеупорную форсунку, воспламеняется под воздействием кислорода. Во время работы котла сжигается множество тяжелых и опасных соединений, в том числе и сажа. Таким образом, в дымоход не попадают токсичные вещества и не загрязняют окружающую среду, а сгорают, отдавая при этом тепло. В дымоход поступает только негорючий, нетоксичный дым.
Виды и характеристика котлов длительного горения, подробное видео:
Обзор моделей и цены
Покупателю порой сложно разобраться в огромном ассортименте отопительных агрегатов, поэтому имеет смысл рассмотреть наиболее популярные модели газогенераторных котлов.
Печь булерьян с водяным контуром
Печи булерьян давно завоевали доверие и популярность у покупателя благодаря компактным размерам и высокому КПД. Булерьян по типу сжигания топлива — газогенераторная печь. Его бочкообразная топливная камера разделена по горизонтали на две части: в нижней происходит пиролиз, а в верхней — дожигание газов. Поступление воздуха регулируется заслонкой на дверце.
Видео: работа печи булерьян
Традиционная конструкция булерьяна подразумевает отопление одного или нескольких помещений с помощью воздуха, нагреваемого от стенок печи и доставляемая в разные помещения по воздуховодам. Однако в последние годы появились печи булерьян-аква, оснащенные водяным контуром. Он занимает около 70% поверхности корпуса и эффективно производит отвод тепла от стенок камеры в систему отопления.
Достоинства печи булерьян с водяным контуром:
- высокая скорость нагрева системы отопления;
- равномерная теплопередача, исключены резкие перепады температуры воды и закипание, булерьян можно использовать в системах с естественной циркуляцией;
- сама печь компактна и проста в установке;
- цена булерьяна ниже, чем у пиролизных котлов;
- широкий ряд моделей разной мощности позволяет подобрать отопительный прибор для любого помещения.
Эксплуатация печи подразумевает выполнение некоторых требований:
- дрова должны быть сухими, допускается использование пеллет и брикетов;
- дымоход печи должен создавать хорошую тягу и иметь прочистные элементы, так как дымовые газы в печи часто прогорают не полностью, и на стенках трубы оседает сажа.
Цена на печи Булерьян-аква, в зависимости от мощности, колеблется в диапазоне от 16 до 46 тысяч рублей.
Пиролизные котлы «Траян»
Котлы компании «Траян» с легкой руки покупателей получили неофициальное название троян. Они представляют собой газогенераторы с нижней загрузкой и мощностью от 10 до 30 кВт в зависимости от модификации. Корпус выполнен из стали, во фронтальной части его расположена загрузочная дверца, а также заслонка зольника и прочистная дверка камеры дожига.
Достоинства котла:
- высокая производительность при малом расходе дров;
- энергонезависимость — в котле нет вентиляторов;
- агрегат оснащен встроенным аварийным контуром, позволяющим избежать закипания и гидроудара в системе;
- троян можно оснастить дополнительным электрическим ТЭНом для поддержания температуры в системе во время перерывов в топке.
Ниже подробное видео: котел «Троян»
Цена на котлы Троян, в зависимости от модели — от 45 до 70 тысяч рублей.
Шахтный котел Стропува
Необходимый для горения воздух подается через телескопическую трубу прямо к верхнему слою дров. Заслонка регулируется биметаллическим элементом. При прогорании и опускании дров труба постепенно увеличивается. После окончания топки труба поднимается специальным тросом.
Достоинства котлов Стропува:
- длительный режим горения без загрузки — до 5 суток при использовании угля;
- высокий КПД — до 90%;
- безопасность — при перегреве котел не взорвется, возможная деформация стенок происходит внутрь котла, что позволит избежать утечки и ожогов;
- независимость от электроснабжения — регулировка осуществляется механически;
- компактные габариты даже у котлов большой мощности.
Видео: котлы Стропува шахтного типа
Котлы длительного горения — новое слово в производстве отопительных агрегатов. Их конструкция все время совершенствуется, при этом повышается КПД, увеличивается безопасность и простота использования, цена становится доступнее. Установка пиролизного котла в частном доме — шаг к комфорту и экономии.
Основные недостатки
Если вы решили установить печь «Булерьян» в гараже, отзывы о ней специалисты рекомендуют прочесть. Среди них следует выделить способность оборудования работать исключительно за счёт дров. Нельзя не упомянуть еще и о том, что большой объём генераторных газов так и не сгорает, вылетая в дымоходную трубу.
Дрова сгорают не полностью, печь при этом коптит, а копоть уходит в трубу дымохода. Это влечет необходимость выведения трубы на 3 м от высоты печи. Всё это дополнительные расходы, к которым необходимо добавить тот факт, что труба нуждается в теплоизоляции. При этом не имеет значения, выполнена конструкция из металла или кирпича.
Отзывы о печи длительного горения «Булерьян» говорят еще и о том, что в дымоходе в процессе эксплуатации накапливается конденсат из воды, сажи и дегтя. Это происходит по той причине, что топливо прогорает не полностью. Труба коксуется, а во время растопки образуется неприятный запах, что особенно актуально после длительного простоя.
Потребители выделяют еще один минус, который выражен в том, что на раскаленном металле конструкции горит пыль. Атмосферу помещений это не улучшает. К таким последствиям приводит принцип работы отопительного устройства: конструкция рассчитана на теплоотдачу с поверхности. На одной закладке долгое горение и максимальную теплоотдачу обеспечить не так просто. Для этого вам придётся овладеть навыками регулировки заслонки. Отзывы о печи для дачи «Булерьян» говорят о том, что горение методом тления вызывает множество побочных эффектов.
Мнение специалистов о печи «Булерьян Классика» (тип 01)
В целом специалисты считают данную модель комфортной и мощной. При этом она имеет все преимущества, которые отображены в предыдущих моделях. Вторичная камера устройства довольно прочная. Толщина металла в этом месте достигает 4 мм. Также специалисты отметили удобство загрузочного отсека. Его дверца плотно прилегает и обеспечивает хорошую герметизацию.
Передняя стенка довольно прочная и хорошо защищает инжектор. Все регуляторы мощности легко настраиваются. Ручка дымохода, в свою очередь, надежно закреплена. Дополнительно многие специалисты с положительной стороны отметили работу поддувала, которое скрыто за задней панелью. В целом данную модель можно охарактеризовать как практичное и мощное устройство для отопления больших домов.

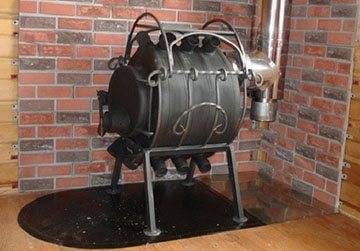

Печи Булерьян и их конструкция
Такой необычный внешний вид печи обусловлен замысловатой конструкцией: в трубы снизу засасывается холодный воздух, который проходя по трубе нагревается.
Пред тем как начать рассказывать о печах Булерьян, неплохо было бы вспомнить о конструкции традиционных буржуек. Их основой являются простые прямоугольные или бочкообразные корпуса, оснащенные дымоходами. В качестве излучающих поверхностей здесь выступают только сами корпуса и частично дымоходные трубы. Неудивительно, что из-за этого частично страдает теплоотдача оборудования. Печи Булерьян обладают несколько иной конструкцией. Они были созданы в Канаде, которую нередко называют американской Сибирью – зимой там довольно холодно. Поэтому перед разработчиками стояла довольно интересная задача, заключающаяся в отводе максимального количества тепла от горящих дров. Задача была решена путем сооружения необычного конвекционного воздушного теплообменника. Давайте вспомним основной принцип конвекции. Под действием теплового излучения воздуха начинает нагреваться, после чего поднимается под потолок обогреваемого помещения, вытесняя оттуда холодные воздушные массы. Опустившийся холодный воздух снова попадает в конвектор и повторяет тот же путь. В итоге возникает естественная циркуляция воздушных масс, из-за чего прогрев осуществляется сразу по всему объему.
Печки Булерьян состоят из следующих частей:
- Трубчатый конвектор – запускает процессы конвекции в атмосфере отапливаемого помещения;
- Камера сгорания – в больше степени она образуется за счет трубчатого конвектора;
- Загрузочная дверца с регулировочным дросселем – через нее в топку печи Булерьян загружаются дрова;
- Дымоход – служит для удаления продуктов сгорания.
Особого упоминания заслуживает конвектор – он выполнен из довольно больших по диаметру труб, как бы охватывающих камеру сгорания. Они начинаются у основания печи Булерьян и заканчиваются у ее верхушки, дважды пересекаясь с трубами, проходящими с другой стороны. В результате этого конвектор полностью охватывает топку, забирая от нее большую часть тепла.
Внутренняя перегородка разделяет основную и вторичную камеру. В последней происходит частичное догорание газов, что заметно повышает общую эффективность всей системы.
Конвекторы в печах Булерьян обладают удивительно высокой производительностью, чего и стремились достичь разработчики. Через них проходят до нескольких кубометров воздуха в минуту, что обеспечивает быстрый обогрев загородных домовладений, дачных домов и нежилых построек. Требуемая температура, в зависимости от отапливаемой площади, достигается уже через 20-30 минут после розжига.
Отдельно следует отметить конструкцию камер сгорания в печах Булерьян – они отличаются гигантскими размерами. В них загружается большое количество дров, что способствует их длительному сгоранию. Также здесь присутствует перегородка, за которой сгорают продукты пиролиза – для этого сюда подмешивается вторичный воздух. Сами печи устанавливаются на мощные основания, на 10-20 см выше пола, что необходимо для правильной работы конвекции.
Загрузочная дверца в печах Булерьян используется для закладки дрова и удаления продуктов сгорания (золы). А еще в ней располагается небольшой дроссель, регулирующий подачу кислорода. Смотровые окошки в большинстве случаев отсутствуют, дверцы обладают глухим исполнением. Но в продаже уже начали появляться модификации со стеклом – можно наблюдать за пламенем.
Особенности установки с водяным контуром
Принципиальная схема использования
До недавнего времени практически все твердотопливные печи не могли конкурировать с центральными системами отопления. А все потому, что при помощи печного оборудования трудно было отапливать большое помещение, разделенное на жилые секции. Но после того как удалось совместить обычный котел, работающий на дровах, и водяной контур, многое изменилось.
Сегодня даже печь булерьян можно доукомплектовать циркуляционной системой, по которой будет перемещаться теплоноситель. Новые модификации получили приставку «аква». Так на свет появились «Аква-Булерьян» и «Бреннеран — Акватэн», которые можно использовать для организации водяной системы отопления.
В конструкции водяной контур занимает практически 70% пространства всей камеры сгорания. Поэтому вода в нем нагревается очень быстро и равномерно, а теплопотери минимальны. Нет резких перепадов температур, нет колебаний давления, поэтому система работает исправно и эффективно. КПД печи булерьян сравним с КПД газогенератора. Воздушная циркуляция себя хорошо зарекомендовала, поэтому сегодня нередко можно увидеть такие установки и в жилых домах, и в производственных помещениях, и в общественных местах.
На протяжении 12 часов печи булерьян, доукомплектованные водяным контуром, производят тепло со стабильной температурой. Это дает возможность максимально отодвинуть повторную закладку дров.
Положительные технические характеристики
Модель сделанная своими руками
Конечно, подобный список эксплуатационных преимуществ создает радужные перспективы. Но для полного представления об особенностях описываемой конструкции специалисты рекомендуют внимательно присмотреться к недостаткам оборудования.
Отрицательные моменты
Разные размеры
Загружать печь булерьян можно только хорошо просушенными дровами и желательно тех пород, которые при горении не образуют смол.
Генераторные газы в такой модели используются не полностью, их во второй топке сгорает менее 70%, поэтому назвать установку совершенной нельзя.
При сооружении дымохода необходимо уделить большое внимание утеплению трубы. В противном случае будет образовываться конденсат, снижающий КПД печи булерьян.
Так как основной элемент конструкции — корпус — чаще всего выполняется из металла, котел является источником тепла
Поэтому в метре от него все должно иметь соответствующую защиту. Если котел стоит в углу на стыке двух стен, значит, придется подумать, как их защитить. Близко к стенам печь булерьян ставить нельзя. И это проблема для малогабаритных домов. Максимально допустимое расстояние — 20 см.
При желании сэкономить пространство, вам придется обшить стены металлическими листами с высотой больше высоты корпуса описываемого устройства. Между стеной и листом целесообразно установить базальтовый утеплитель. В этом случае экран из металла будет выполнять две функции — защищать стены от прогревания и работать как дополнительный источник тепла.
И еще один момент, касающийся особенностей конструкции печи. В отверстие труб неизбежно будет попадать пыль. При топке печи булерьян в разогретых каналах образуется такая высокая температура, что она все выжигает на своем пути. В результате работа оборудования часто сопровождается неприятным запахом.
К тому же вокруг разогретой печи в воздухе появляются положительно заряженные ионы. Они моментально притягивают к себе мельчайшие частички грязи, которые попадают внутрь человеческого организма. Если в помещении есть вирусы простуды, вероятность заражения здоровых людей увеличивается в разы. Поэтому комнаты, отапливаемые такой установкой, придется постоянно проветривать или более тщательно убирать, делая влажную уборку дважды в день.
Тем, кто присматривается к подобным установкам, специалисты рекомендуют обращать внимание на материал, из которого выполнены дверцы котла. Есть модели со стеклянными дверцами
Они смотрятся очень эффектно, к тому же через них можно наблюдать за сгоранием топлива. Однако подобный элемент значительно увеличивает стоимость печи булерьян. Ни практичности, ни эстетики стеклянная дверь не имеет. Пламя через нее видно только в момент растопки. Из-за этого специалисты рекомендуют не переплачивать и приобретать печи булерьян с обычной металлической дверцей.
Основные критерии выбора твердотопливного котла
Выбор твердотопливного котла для обогрева помещений основывается на нескольких основных критериях.
- Вид топлива — если основным видом топлива будет выступать уголь, то в данном случае лучше приобретать котлы из высоколегированной стали. Если в качестве топлива будут использоваться дрова, то чугун будет идеальным вариантом.
- Мощность котла/полезный объем загрузочной камеры — данный критерий указывает на то, какое количество топлива можно загрузить в топку за один раз, и как часто это нужно будет делать. При этом учитывается и вес отопительного оборудования. К примеру, стальной котел при той же мощности, что и чугунный, для установки потребует меньше свободного пространства от всей площади помещения, на 19% в среднем.
- Вес котла и его стоимость — стальной котел меньше по весу, чем чугунный, примерно на 17%, поэтому и цена на установку и доставку значительно меньше.
- Экономичность — коэффициент полезного действия (КПД) чугунного котла меньше, чем у стального, хотя и остывает чугунный котел намного медленнее.
- Расходы на обслуживание и удобство эксплуатации — не менее важные критерии, от которых зависит не только тепловая отдача отопительного оборудования, но и физические и энергетические затраты на загрузку и чистку камер сгорания.
- Долговечность — условная цифра срока службы отопительного твердотопливного котла составляет около десяти лет. Но этот показатель больше связан с устареванием отопительной техники. чем со сроком ее эксплуатации. По факту, любой котел при правильном обслуживании может прослужить гораздо дольше.
Нельзя забывать и про такой немаловажный фактор в выборе твердотопливного котла, как опасность получения травмы или ожога. и степень безопасности. В большинстве случаев, стальные котлы отопления выпускаются только компаниями, занимающими лидирующее место на рынке отопительной техники. Все стальные котлы данных компаний имеют не один уровень защиты от ожогов и травм в процессе эксплуатации. Оборудование, применяемое при производстве стальных котлов очень дорогостоящее. поэтому и выпускаются они в небольших объемах, тогда как предложений по чугунным твердотопливным котлам более чем достаточно. Но и степень безопасности у них намного ниже.
В том, что твердотопливный котел может быть использован как основной источник тепла. нет сомнений. Несмотря на то, что такая отопительная техника требует постоянного обслуживания в процессе эксплуатации, она до недавнего времени была и остается самым альтернативным источником тепла для жителей отдаленных районов. А доступность и относительно недорогая цена на твердое топливо позволяет успешно использовать подобное отопительное оборудование в загородных домах.

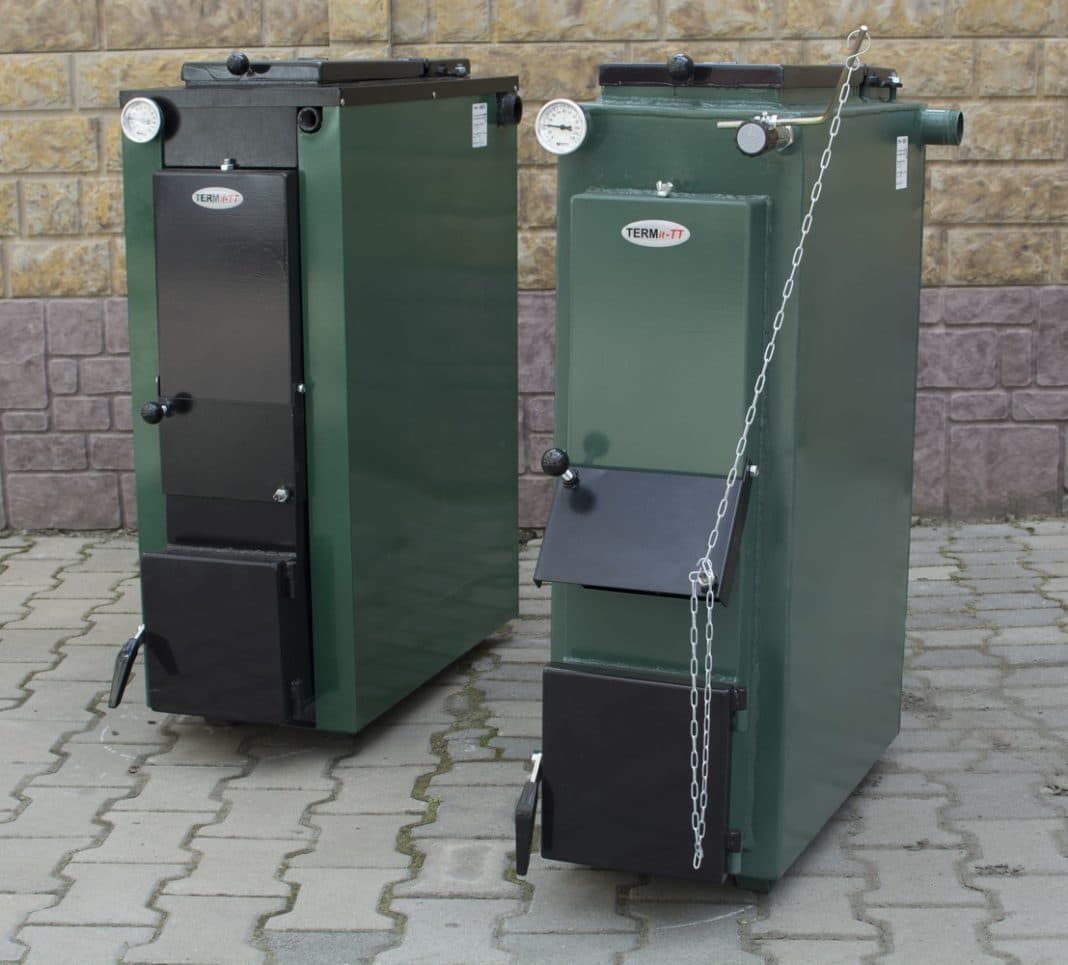

Преимущества и недостатки твердотопливных котлов верхнего горения
Котлы с верхним горением уже более 15 лет обеспечивают пользователей теплом. За это время они полностью подтвердили свою эффективность, которая обеспечивается следующими факторами:
- когда происходит закладка топлива, распределитель поднимается вверх, а после розжига опирается на дрова и опускается по мере их прогорания;
- в месте поступления воздуха, происходит неполное окисление углеводородов. Газ с частицами пепла переносится в верхнюю часть топочной камеры. Там к нему присоединяется кислород, в результате чего он дожигается и отдает оставшееся тепло;
- в начале камеры для сжигания газа, находится регулятор тяги. С его помощью автоматически определяется температура воды и регулируется скорость сгорания летучих соединений.
Котлы имеют следующие преимущества:
- длительное время работы и минимальное количество загрузок;
- энергонезависимость за счет работы с естественной циркуляцией и природной тяги;
- универсальность некоторых агрегатов в плане топлива: уголь, дрова, стружки, торф и др.;
- небольшое количество топлива способно обеспечить высокую эффективность работы;
- автоматизированная непрерывная работа котла для снабжения горячей водой и теплом;
- отсутствие сложных механизмов делает эксплуатацию котла простой даже для новичков;
- высокий уровень безопасности;
- длительный срок службы от 10-15 лет и более.
Котел верхнего горения имеет высокий уровень безопасности
Недостатки твердотопливных котлов с верхней загрузкой:
- высокая стоимость по сравнению с другими установками;
- чувствительность к изменениям температуры теплообменника. Возможно появление конденсата и окисление стальных элементов;
- повышенная зольность может засорять зону горения и снижать уровень теплоотдачи;
- необходимо регулярно вручную прочищать дымоход и зольник;
- неудобная закладка дров из-за конструктивных особенностей;
- нельзя загружать топливо больших размеров, например, не колотые дрова;
- топливо должно быть полностью сухим, поэтому нужно продумывать условия его хранения;
- неполная загрузка делает неудобным розжиг, т.к. топка достаточно глубокая;
- нельзя проводить дозагрузку, если процесс уже запущен;
- опорная балка и диск, служащие перегородкой между зонами горения твердого топлива и газа быстро выходят из строя.
Как видите, твердотопливные котлы верхнего горенияне лишены минусов, поэтому прежде, чем приобретать такое устройство, хорошо взвесьте все за и против.
Особенности топки
Для печи Булерьян применяют дрова лиственных пород деревьев, хвойная древесина быстро засоряет дымоход, поэтому этот тип топлива использовать не рекомендуется. Фруктовые сорта деревьев выделяют минимальное количество тепла.
Перед топкой открывают шибер дымохода, заслонку поддувала. Дрова разжигаются посредством любого розжига. После того как началось горение, загрузочную дверцу закрывают. Обязательно надо последить за процессом 10-15 минут, чтобы убедиться в корректности текущего процесса. Теплый воздух начинает поступать в помещение достаточно быстро. Если в печи сильная тяга, появляется своеобразный гул, при котором рекомендуется слегка прикрыть обе заслонки.
Помимо стандартных дров для топки можно использовать:
- бурый уголь совместно с дровами – топить только углем запрещено, это сильно сократит срок службы оборудования;
- торфяные брикеты – оптимальный вариант с идеальной теплоотдачей;
- кора деревьев, опилки, щепа – помогут сэкономить;
- пеллеты – предварительно требуется установка сетки.
Принцип действия и эффективность
Вокруг камеры сгорания, кожуха, расположены трубы. Если в печи есть водяной контур, но в них будет циркулировать водяной пар. Есть и остальные вариации подобных печей, в которых циркулирует воздух обогрева. Циркуляция водяного пара происходит по следующей схеме: пар разогревается в трубе и начинает расширяться под действием высоких температур. Из-за этого по законам физики он начинает подниматься вверх и поступает внутрь отопительной системы. При обогреве жилых помещений он начинает отдавать тепло, а после остывает и сжимается.
После этого он опускается обратно вниз и снова попадает в трубы, примыкающие к котлу. Там он снова начнет прогреваться и цикл повториться снова. Не стоит забывать о том, что в конце горения получаем газообразные отходы. В этом случае идет речь именно об углекислом газе и малом количестве дыма. Данные продукты горения обязательно должны выводиться наружу через дымоход, который расположен в верхней части печи.
Отметим то, что аналогичным путем будет выводиться тепло. Для того, чтобы тепло оставалось внутри и не выходило вместе с продуктами горения, его следует обложить минеральной ватой или другим похожим по свойствам материалом. Использование такого способа тоже внесет свой вклад и повысит эффективность системы отопления. кожух обязательно должен быть двухслойным, что поможет снизить непроизводительные затраты тепла при работе устройства.
Отопительный процесс Булерьян-Аква можно разделить на 2 главных стадии:
- Розжиг. В печь добавляют дров, чтобы получить интенсивное горение.
- Поддержание огня. В это время следует регулярно подкидывать небольшой объем топлива. Так, при процессе горения все будет ровно и с большей силой. Для поддержания огня нужно минимум усилий.
При использовании печи ее можно украсить, декорировать таким образом, чтобы она напоминала стилизованную русскую печку (или что-то другое, что вам по душе).
Приступаем к работе
Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.
Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.
Подготовленные трубы сваркой соединяются в единую конструкцию.
Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.
Трубы печи булерьян
Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.
Трубы в печи булерьян
Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.
Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.
Этап создания печи булерьян своими руками
Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.
К наружной стенке привариваются петли и можно уже закреплять дверцу.
К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.
Варианты серийного исполнения печей булерьян
Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.
Теперь из кусочков труб делаем ножки и печь можно испытывать.
Готовая печь булерьян, изготовленная самостоятельно
В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.
Обзор печи булерьян
Установка печи с водяной рубашкой
Печь Булерьян устанавливается на несгораемой подставке на расстоянии не менее 1 м от стены (при наличии огнестойкой штукатурки толщиной от 25 мм расстояние можно сократить до 0,8 м).
Размеры подставки должны быть на 600 мм больше размеров печи (по 300 мм с каждой стороны).
На полу перед дверцей в радиусе 1,2 м от нее должен быть стальной настил (толщина – от 1,5 мм) на подушке из асбеста.
Поскольку твердотопливное оборудование предоставляет гораздо меньше возможностей по регулировке мощности, чем газовое, его подключают к системе отопления по особой схеме. Она необходима для предотвращения закипания теплоносителя (может разорвать трубы) или поступления его в теплообменник при температуре ниже 50 градусов (приводит к образованию на стенках контура химически агрессивного конденсата).
Данная схема предусматривает наличие байпаса, соединяющего линии «подачи» и «обратки», и группы безопасности:
- предохранительного клапана;
- автоматического воздухоотводчика;
- манометра.
При закипании теплоносителя предохранительный клапан сбросит избыток давления.
На байпасе устанавливается 3-ходовой клапан с сервоприводом, который управляется термодатчиком. Если температура в «обратке» окажется недопустимо низкой, термодатчик откроет 3-ходовой клапан и холодный теплоноситель через байпас будет разбавлен горячим.
Принципиальная схема использования печи Булерьян
Запуск системы отопления, оснащенной твердотопливным котлом, также осуществляется несколько сложнее, чем при наличии газового теплогенератора. Сначала прогревается теплоноситель в малом контуре и только потом к нему малыми порциями добавляется холодная вода из основной системы.
