Автоматический полив участка своими руками – схема, инструкция по изготовлению и Фото

Определение количества воды, пропускаемого системой орошения

Теперь нужно выяснить, какое максимальное число одновременно функционирующих дождевателей на Вашем участке. Это определяет и действие оросительных каналов в системе: смогут ли они функционировать одновременно или же потребуется запускать поочередно.

Для того чтобы узнать пропускную способность потребуется шланг длиной 1 м и диаметром 19 мм. Требуется зафиксировать в секундах за какое время наполнится этим шлангом десятилитровое ведро воды. После этого подсчитываем расстояние непосредственно от самого крана до отдаленного дождевателя так, что через 15 метров к общему времени еще по 2 секунды добавляем.

Схема водопровода для полива из шлангов

Система орошения состоит из большого количества составляющих, поэтому правильно разместить все элементы и посчитать необходимые материалы без схемы будет трудно. Лучше это сделать на компьютере с использованием общедоступной программы. Я работал в Microsoft Power Point.

Схема водопровода для полива из шланга

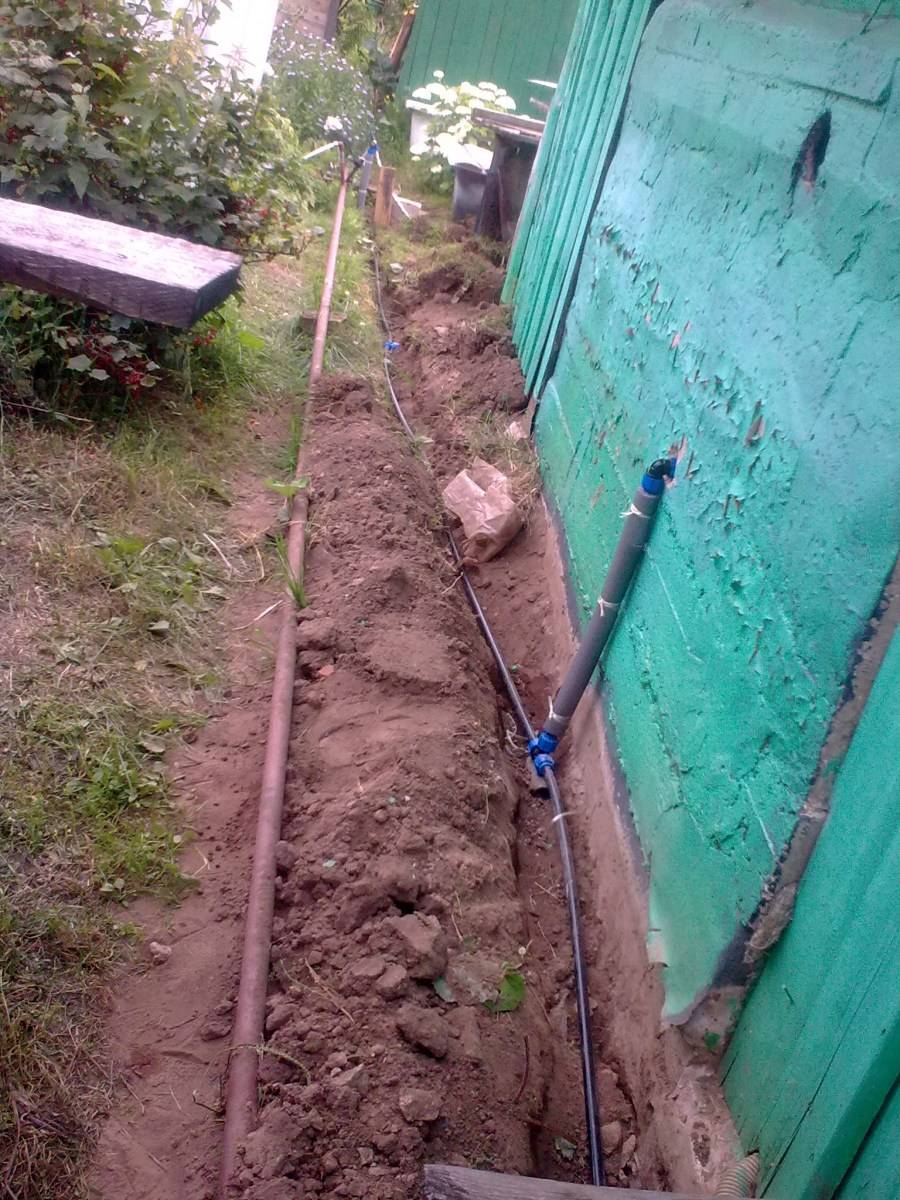

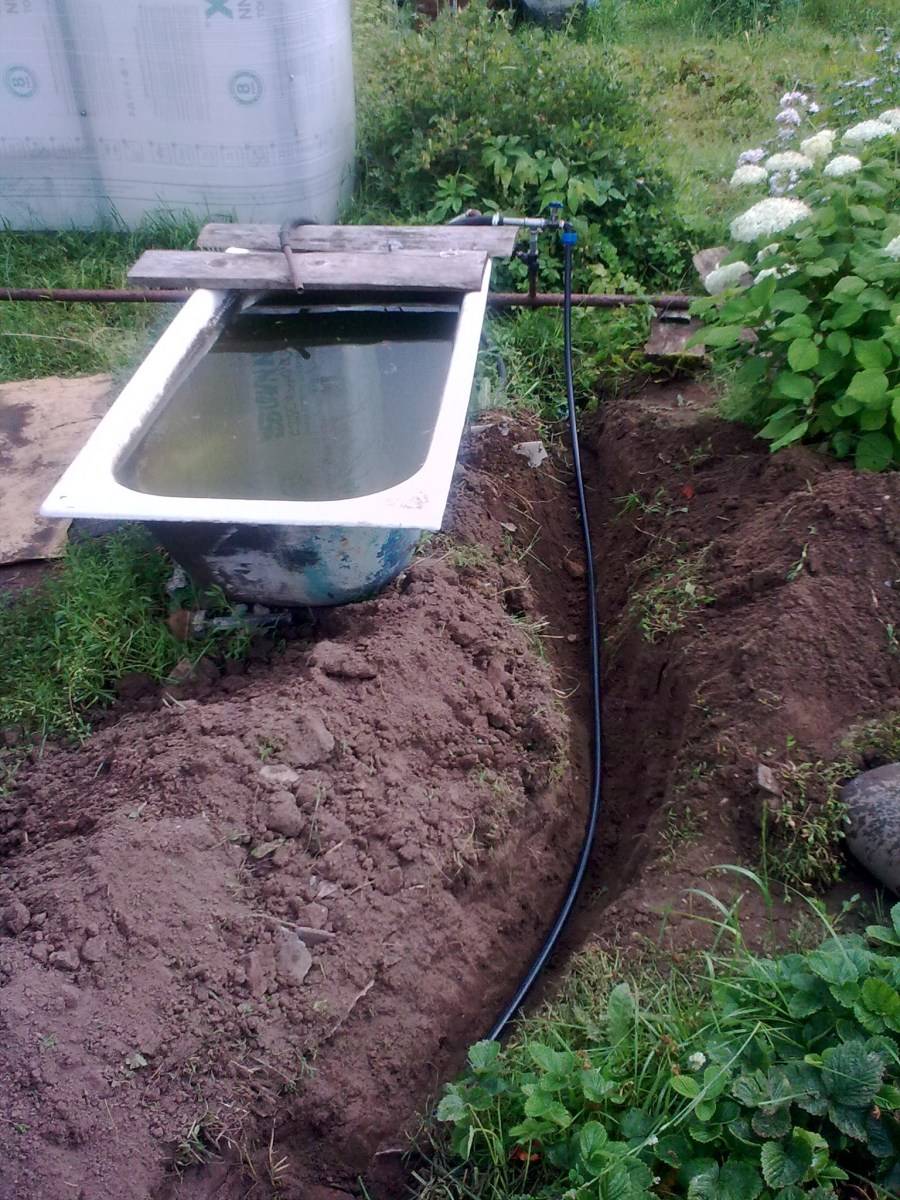

До обустройства брусчатки был заложен водопровод из труб ПНД диаметром 25мм, который обозначен на схеме красным цветом. Цифрами на чертеже указаны размеры сторон участков для полива. Окружности радиусом 10м с центрами в местах размещения кранов демонстрируют возможность орошения всей растительности на территории участка и деревьев за забором.

Все соединения выполнены пластиковыми фитингами. Работать с ними — одно удовольствие: стыковка получается быстро, просто, надежно. Труба заложена на глубину более 0,5м, чтобы гарантированно не повредить ее лопатой. Укладку старался проводить вне дорожек, чтобы обеспечить возможность ремонта и подключения дополнительных линий, при необходимости.

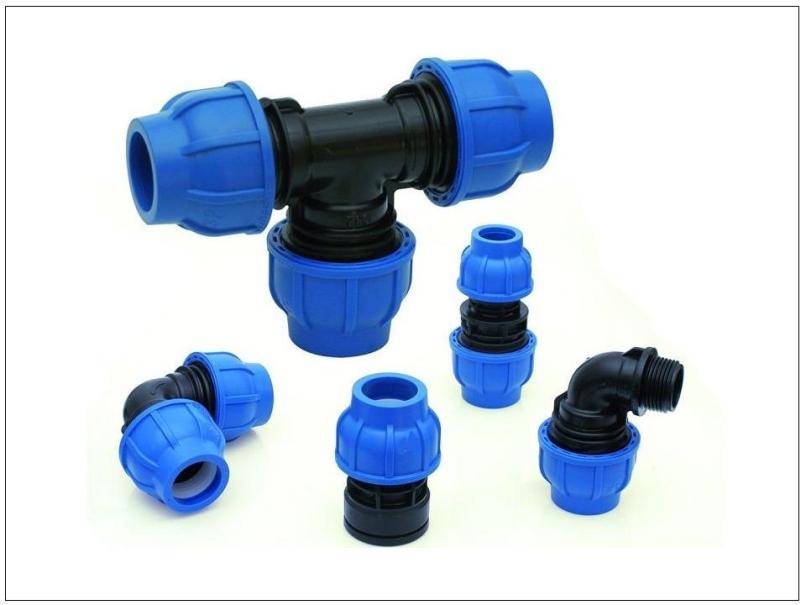

Пластиковые фитинги обеспечивают быстрое и надежное соединение труб ПНД

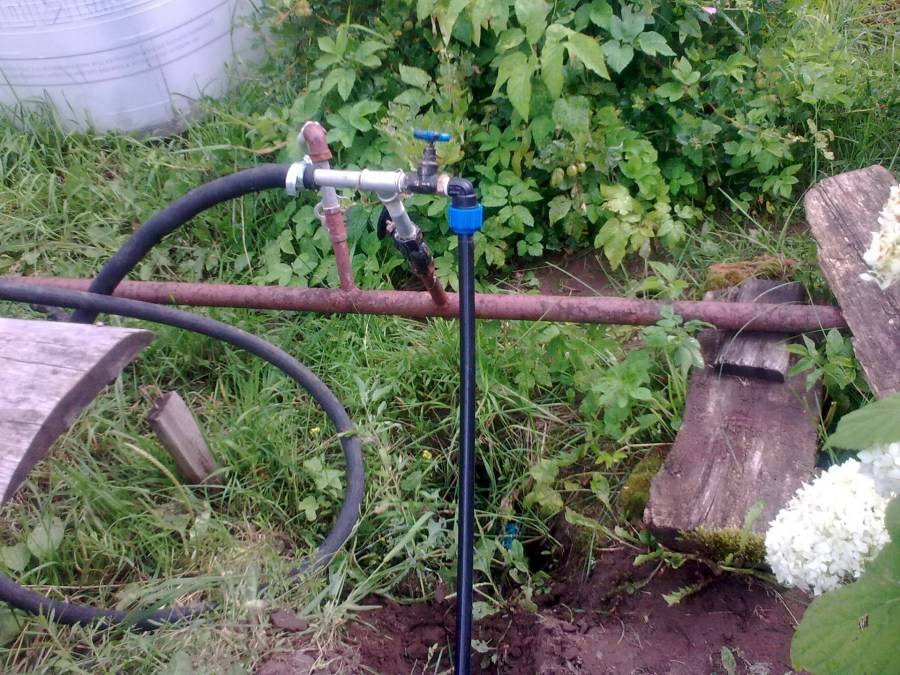

В конечных точках водопровода установлены три крана со штуцерами, это было сделано для быстроразъемного подключения шланга. Участок имеет заметный уклон, а, значит, труба также лежит с уклоном. Это обеспечивает возможность легко удалить воду из системы осенью.

Точка подключения шланга с краном и штуцером быстроразьемного соединения

Установка системы автоматического полива

Как только все необходимые элементы завезены на участок, можно приступать к подготовке оросительной системы, которая полностью избавит вас от забот, связанных с поливом растений.

Работа включает в себя несколько основных этапов:

Земляные работы на участке. Они предполагают прокладку канав согласно схеме, чтобы уложить в них трубопроводную систему. В норме глубина траншеи должна составлять около 1 метра, чтобы трубопровод располагался ниже уровня промерзания грунта. Естественно, такая работа окажется слишком трудоемкой для владельца обычного дачного участка, поэтому обычно траншеи копаются на глубину примерно 30 см

Важно! При этом трубы должны располагаться под небольшим уклоном, а в самых низких точках должны быть установлены дренажные клапаны. Это необходимо, так как если трубы будут располагаться в промерзающем слое грунта, перед наступлением зимнего сезона всю воду из системы придется сливать

Монтаж насосной станции и присоединение трубопроводной системы к насосу. После установки насоса и прокладки системы трубопровода необходимо осуществить ее пробный запуск. Это промывка труб с одновременной проверкой исправности системы. Если были обнаружены протечки, их нужно устранить до запуска основной системы в работу. До завершения работ и установки дождевателей трубы закрываются заглушками, иначе они могут оказаться забитыми грунтом.
Устанавливается распределительная гребенка с системой вентилей, после этого в помещении в доступном месте ставится контроллер.
В систему устанавливаются дождеватели: каждый производитель такой техники предоставляет инструкцию по установке, она может несколько отличаться. Когда система собрана, траншеи нужно закопать, грунт выравнивается. Со стороны будут заметны только дождеватели, участок будет выглядеть аккуратно.
Монтируются фильтры, электромагнитные клапаны, они соединяются с контроллером и электросистемой дома. После этого необходимо запрограммировать контроллер и провести пробный пуск оборудования.

Хотя установка потребует больших трудозатрат, в дальнейшем она позволит забыть о постоянной работе с ведрами и лейками, а летний отдых на даче превратится в настоящее удовольствие.

Виды систем автополива

Поливать в автоматическом режиме можно насаждения, высаженные любым способом: на открытом грунте, в теплице, даже на балконе или на подоконнике. Просто масштабы и способы будут разные. Воду можно подавать несколькими способами:

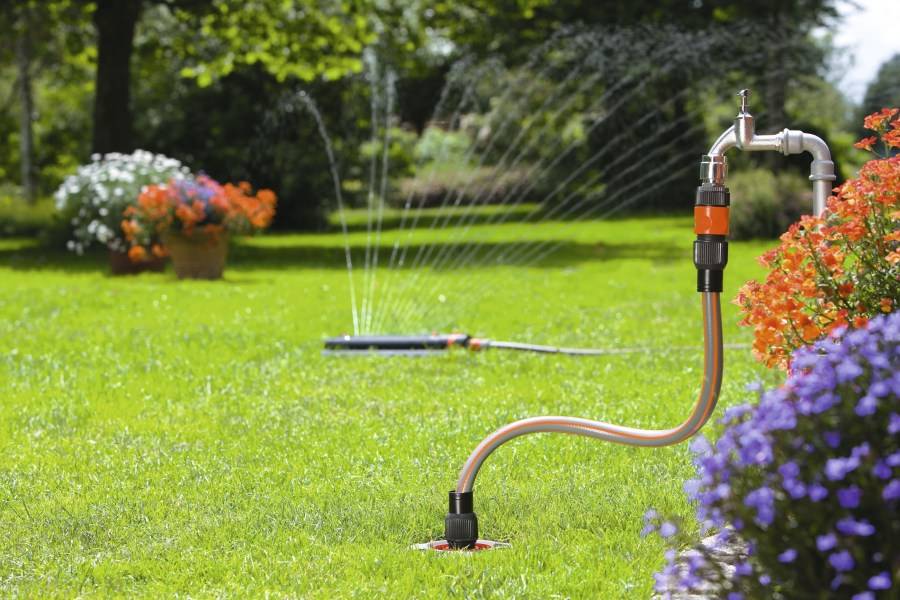

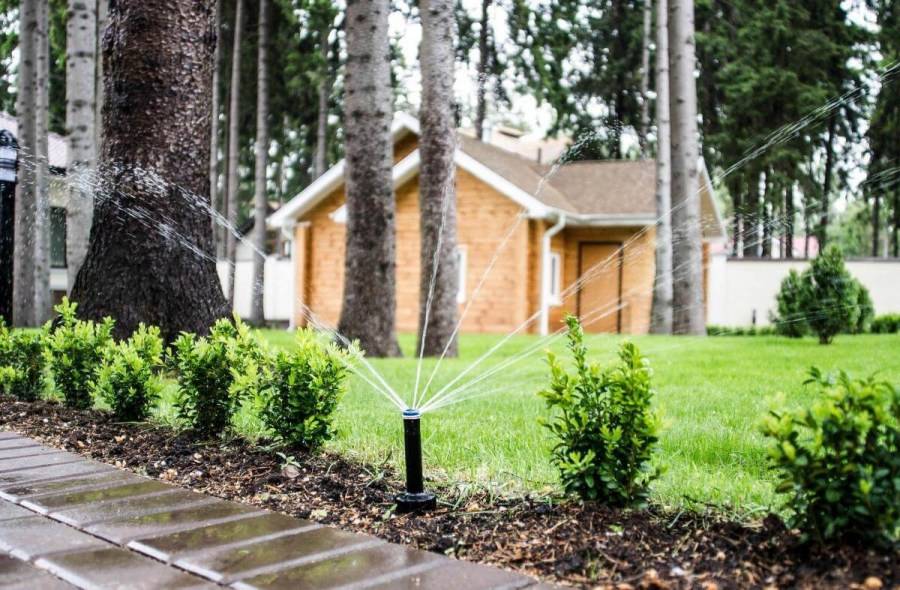

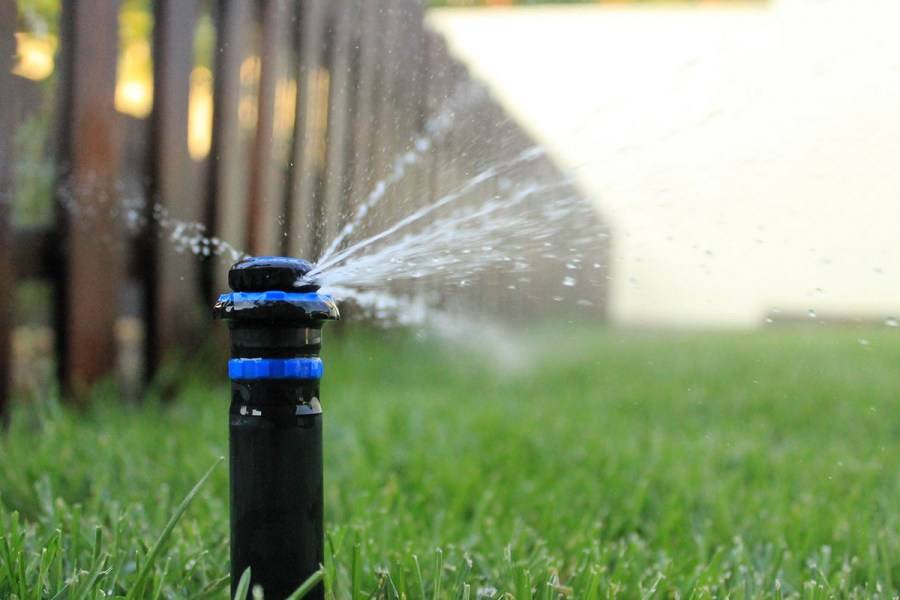

Дождевателями. Через специальные устройства вода разбрызгивается по поверхности, имитируя дождь. Такой способ автоматического полива чаще всего применяют для орошения газонов. Трава хорошо реагирует на поверхностное внесение воды. Применение для других насаждений может быть ограничено из-за возможности развития болезней.

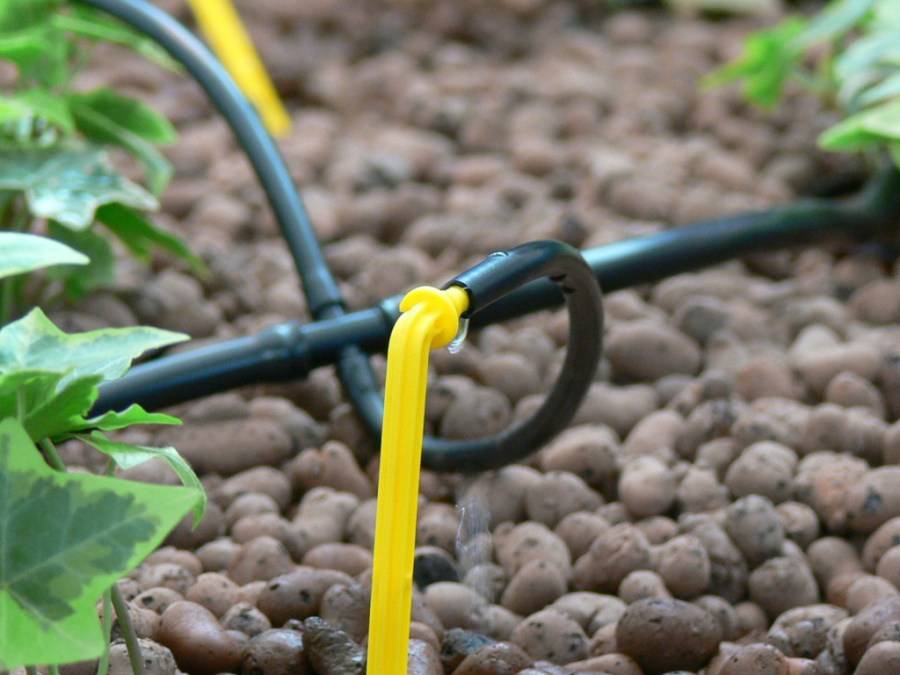

Капельный прикорневой полив. В этом случае вода подводится к зоне высадки растения и подается каплями, иногда — тонкими струйками, в зону расположения корневой системы растения. Такой способ автоматического полива используется для огородных и ягодных культур, деревьев, кустарников, цветов. Его часто монтируют в теплицах, на огородах, в цветниках. Миниатюрные системы можно сделать на балконе или для домашних цветов. Потому что вода подается именно туда, куда нужно, такой полив называют «точечный».
Подземное внесение воды. Подземная подача воды в основном организовано по капельной технологии. Отличаются шланги — они должны быть более прочными, имеют особенности капельницы: в состав материала, из которого они изготавливаются, вводят гербициды, которые не дают корням растений забивать выходные отверстия. Во всем остальном строение аналогично.

Несмотря на разные способы подачи воды, сама система автоматизированного полива строится одинаково по одним и тем же принципам. Отличаются они рабочим давлением: капельная подача воды может работать даже в самотечных системах с низким давлением — от 0,2 атм, для разбрызгивателей-дождевателей напор должен быть больше. Соответственно и компоненты оросительной системы и ее соединения должны быть рассчитаны на разное рабочее давление. Других отличий нет: компоновка одинаковая.

Первый реальный опыт использования поливальной машины.

Уезжая в отпуск на 21 день, мы сложили все горшки с цветами (кроме кактусов) на кухонный стол, повтыкали в каждый вазон по капельнице и включили машину.

Цифрами на картинке обозначены:

Блок управления.
Детектор датчика пролива воды (лежит на полу).
Коллектор (привязан к трубе центрального отопления).
Ведро с водой прикрытое полиэтиленовой плёнкой (стоит на полу).
Насос.

Конечно, делали это в последний день, а точнее, за несколько часов до отъезда. Не мудрено, что впопыхах я совершил массу ошибок.

По возвращении, обнаружили все цветы живыми, но влажность почвы была недостаточна высока. Причём, это касалось и горшка, в котором находился датчик влажности почвы.

Промерив сопротивление датчика, обнаружил, что оно соответствует тому сопротивлению, которое было выбрано во время тестирования, как пороговое. Проверка работоспособности машины также не выявила никаких отклонений. Проще говоря, машина работала правильно, но её настройка было неверна.

Проанализировав результаты, сразу же понял, какие критические ошибки я совершил. Конечно же, главная ошибка была в том, что я не учёл рекомендаций, которые сам давал

А именно, при тестировании и автономной работе машины, датчик влажности был установлен в разные горшки, тогда как положение регулятора чувствительности осталось без изменений.

Кроме этого, в конце периода тестирования, я уменьшил порцию воды, выдаваемую насосом за один цикл, так как горшков оказалось чуть меньше, чем я думал и два самых прожорливых растения смогли получить по две капельницы. При уменьшении объёма воды, её стало не хватать для равномерной пропитки всей почвы, но так как датчик влажности находился как раз в эпицентре орошения, то он стал давать заниженные показания.

Но, как говорится, нет худа без добра. Последний эксперимент привёл меня к несколько парадоксальной мысли. Возможно, что использование индивидуальных датчиков влажности почвы для каждого горшка с соответствующим выделением определённого количества воды для каждого растения, вовсе не упростит настройку всей системы, а напротив, настолько её усложнит, что на эту настройку может понадобиться слишком много времени.

Может быть, использование индивидуальных нормированных датчиков индукционного типа могло бы решить эту задачу, но это уже явно за рамками бюджетных решений, так как один такой датчик может стоить больше 100$.

Мелкие подробности.

Приблизительный расчёт времени срабатывания таймера, собранного на КМОП микросхеме, можно сделать в уме.
t = 0,7CR t – время в секундах,С – ёмкость в микрофарадах,R – сопротивление в мегомах.
Время также зависит от величины утечки конденсатора. Если требуется использовать конденсаторы большой ёмкости, то лучше выбрать танталовые, а не обычные электролитические конденсаторы. Если используется печатная плата из стеклотекстолита, а вы живёте не в тропиках, то можно использовать резисторы до 100 мегом. Однако сопротивление утечки некоторых танталовых конденсаторов может быть соизмеримо с этой величиной.
Минимальное сопротивление резистора нужно выбирать из расчёта максимально-допустимого выходного тока микросхемы – 1 килоом на 1 вольт питания.
Количество воды перекаченное той или иной капельницей зависит от количества воздушных пробок оставшихся от последнего цикла и может отличаться на 20-30%.
Кроме этого, количество перекачиваемой воды зависит от пропускной способности жидкостного фильтра и может варьироваться даже у капельниц одного и того же производителя. Капельницы из разных партий можно отличить по оттенкам трубок и других пластиковых деталей. Разглядывать нужно при дневном свете.
В данной конструкции, для настройки автомата, использован с логарифмической характеристикой (Б). Можно использовать и потенциометр с характеристикой обратной логарифмической (В), тот, что используют для регуляторов громкости, но тогда шкалу придётся сделать обратной. То есть, чувствительность датчика влажности будет расти при повороте ручки против часовой стрелки.
Первый же запуск автомата в автономном режиме дал протечку. Соскочила трубка со штуцера насоса. Пришлось сделать хомуты из проволоки.

Проведение монтажа системы

Для начала работы следует подготовить каналы для орошающих траншей. В соответствии со схемой копаем траншеи, выкапываем орошающие каналы, кладем трубы, ставя на них заглушки, дабы земля не оказалась в них. Так же изготовляем оросительную гребенку коробки для вентилей, в доме ставим контроллер.

Так же провода требуется протянуть на улицу и уложить в траншею под трубу, оставляя при этом достаточные петли, дабы снизить возможность критического напряжения, посредством влагонепроницаемых соединителей провода подключаем к гребенке.

Далее требуется установить дождеватели согласно ранее определенной схеме, выполнить конструкцию капельного полива сада. Для того чтобы это осуществить встраиваем капельницы к основной ветке полива или же подводим полив для каждого отдельного куста при содействии иных трубок и распрыскивателей. Закапываем траншеи.

Далее в настройках контроллера рассчитываем по необходимости частоту поливки цветов, овощей и фруктов и размера воды для них. Обусловленность типом поливаемого растения расход воды будет разным: для цветов и некоторых видов овощей он составит до 2 литров в час, кустарникам и деревьям понадобиться больший объем воды – до 8 литров в час

Так же важно учитывать тип почвы, меньшее количество воды потребуется для глинистых почв.

Если система кажется Вам сложной для выполнения, вы всегда можете обратиться за помощью к специалистам, вплоть до того, что всю конструкцию смонтируют и установят, Вам же нужно будет лишь периодически контролировать ее работоспособность. Практичность и внешний вид Вы можете оценить, посмотрев фото полива на участке.

Сделайте сад местом Вашего отдыха, а не необходимостью оставлять все силы и время в борьбе за скудный урожай из-за засухи или иных погодных неприятностей.

Зачем нужен автоматический полив

Грамотно спроектированная и качественно установленная система автоматического полива обеспечивает своевременное орошение участка в необходимых объемах и без дополнительных трудозатрат. В то время, пока хозяева наслаждаются отдыхом на приусадебном участке, все растения будут обеспечены необходимым количеством воды, смогут зеленеть и плодоносить.

Система автоматического полива – это целостный комплекс, который включает поливочное оборудование и регулирующие его работу автоматические устройства. Эффективность системы автополива в несколько раз выше, чем при поливе традиционными методами (например, вручную из шланга), и намного удобнее.

Монтаж системы автоматического полива имеет свои нюансы и требует определенных навыков, поэтому его лучше доверить профессионалам. Правильно устроенная и качественно установленная система автополива проста в эксплуатации и долговечна в использовании.

Система автоматического полива позволяет:

определять количество поливов в течение суток;
устанавливать количество затраченной воды;
определять день и время включения системы;
устанавливать длительность каждого периода орошения;
обеспечивать как общий полив, так и орошение определенных зон;
добиться равномерного распределения воды по всей орошаемой территории;
регулировать работу системы в зависимости от погодных условий.

Система автополива, в состав которой входит контроллер, регулирует не только объем затраченной воды, но и периодичность полива растений (1, 2, 3 раза в день или сколько необходимо). В случае, когда в состав системы входят климатические датчики, передаваемая ними в центральный контроллер информация позволяет регулировать производительность системы в зависимости от погодных условий: увеличивать в жаркое время, уменьшать во время дождя или полностью отключать в период заморозков.

Помимо заманчивой функциональности, система автоматического полива очень привлекательна и с эстетической точки зрения:

она не нарушает дизайн ландшафта, так как все коммуникации скрыты;
позволяет сохранить целостность клумбы и газона – с автополивом на них не будет человеческих следов и сломанных от перетаскивания шланга растений;
оригинальные спринклеры могут входить в композицию ландшафтного дизайна;
пульт управления системой можно разместить в доме либо подсобном помещении, где он не будет бросаться в глаза.

Монтаж систем автополива на территории нашей страны может быть выполнен в любое время, когда отсутствует снежный покров. Компании, которые осуществляют проектирование и монтаж систем автополива, рекомендуют заказывать разработку проекта автополива зимой, а выполнять работы – ранней весной. Это объясняется тем, что зимой работники компаний меньше загружены, поэтому заказчику будет проще вносить корректировки и изменения в разрабатываемый проект, а исполнителю – их выполнять. Кроме того, обычно следы, оставшиеся после проведения земляных работ во время монтажа систем автополива, исчезают через 1,5–2 месяца, а ранней весной это время сокращается до 2–3 недель.

В случае, когда работы по благоустройству участка только начаты, рекомендуется обеспечить совместную работу специалистов по созданию ландшафта и монтажников системы автополива, чтобы избежать накладок во время проведения работ. В таком случае специалисты смогут выработать оптимальную схему своей работы на благо заказчика.

Предварительный проект схемы автополива участка может несколько отличаться по стоимости от окончательного варианта. В любом случае все изменения проекта согласовываются с заказчиком.

Даже опытные дачники знают, как непросто ухаживать за приусадебным участком – особенно когда наступает летний зной. Много времени и сил уходит на обеспечение полива. Можно ли оптимизировать выполнение этой задачи и как-то ускорить процесс? Снять добрую половину забот с плеч поможет автоматический или капельный полив, который вполне реально организовать своими руками. В связи с многочисленными вопросами по данной теме мы решили написать подробное руководство о том, как сделать автополив на даче своими руками с минимальными затратами.

Некоторые правила эксплуатации и обслуживания системы автоматического полива.

Сначала настроим систему для правильного использования. Время начала полива установил в 4 часа утра. Давление воды в это время максимальное, а земля полностью остыла. Для начала время автоматического полива газона устанавливается в пределах 30 минут, затем орошается цветник в течение 20 минут, потом огород — в продолжении 20 минут. Весной я устанавливаю полив три раза в неделю. Летом газон приходится поливать каждый день.

Вообще, все индивидуально: климат, почва, растительность – все разное. Надо просто пробовать и подбирать необходимый режим.

Порадовала энергонезависимая память контроллера, то есть настройки не сбиваются при отключении энергии без применения батареек. По этой причине на зиму контроллер я просто выключаю из сети. Осенью осуществляю продувку системы воздухом, так как клапана и спринклеры лед не любят. Для этого изготовил переходник из штуцера быстроразьемного подключения шланга и штуцера автомобильного колеса. Оказалось, что небольшой компрессор для малярных работ окупается за три сезона вместо приглашения профессиональных «продувальщиков». Сначала просто сливаю воду с помощью крана, затем компрессором накачиваю водопроводную систему до 4-х атмосфер и включаю «полив». За несколько таких циклов вся вода вылетает через распылители.

Фильтр перед клапаном чистил один раз за 4 года. Форсунки не чистил ни разу. Датчик дождя я решил не использовать, так как он измеряет влажность в одной точке. Получается довольно грубое регулирование поливом. Думаю, таковой имеет смысл ставить, если собираетесь отсутствовать больше месяца. Тогда стоимость напрасно истраченной воды окупит стоимость датчика.

Поверьте, собрать систему автополива на даче своими руками вовсе не сложно и даже интересно. Надеюсь, представленный ниже видеоролик поможет Вам разрешить оставшиеся вопросы. Удачи Вам!

Схемы поливных систем

Схем поливных систем очень много. Все они мобильные и способны учесть основные особенности приусадебных участков и посадок. Можно рассмотреть пример, при котором вода берется из резервуара с помощью небольшой насосной станции. Подобный метод автоматизированного полива очень эффективный.

Влага к растениям подается небольшими каплями или при помощи специальных разбрызгивателей. Устанавливается оборудование для внесения полезных удобрений, которое будет необходимо в системе автополива на даче. Число линий полива изготавливается по необходимости и рассчитывается рабочее давление. Тип брызгалки или капельницы нужно подбирать по общему количеству воды, которая необходима всем растениям.

Главная особенность систем автоматического полива газона заключается в том, что трубопровод укладывается под землей. Для того чтобы детали системы не мешали при стрижке газона, они должны быть спрятаны глубоко в землю.

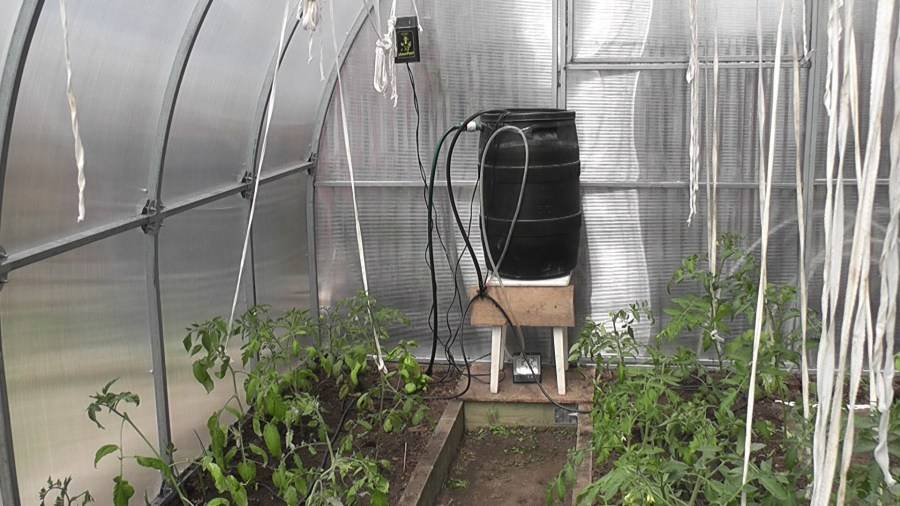

При системе автоматизированного орошения тепличного помещения вода закачивается в большую емкость, а оттуда течет самотеком. Чтобы обеспечить необходимое давление для разбрызгивателей, необходимо установить мощный насос или небольшую насосную станцию.

Фото полива участка
