Засов для гаражных ворот: делаем своими руками

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

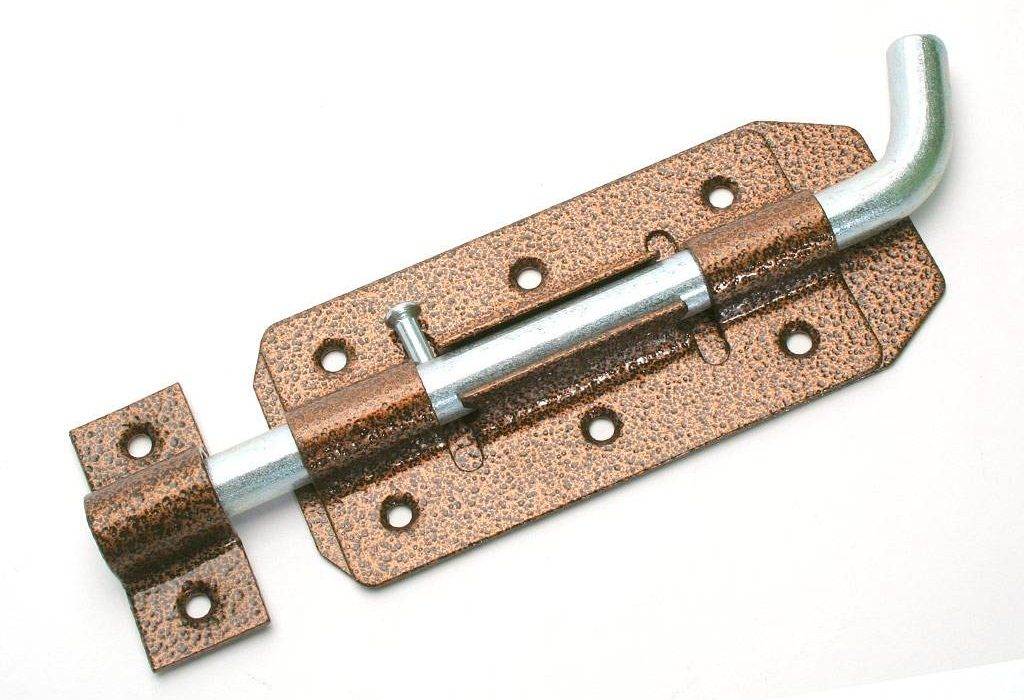

Горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

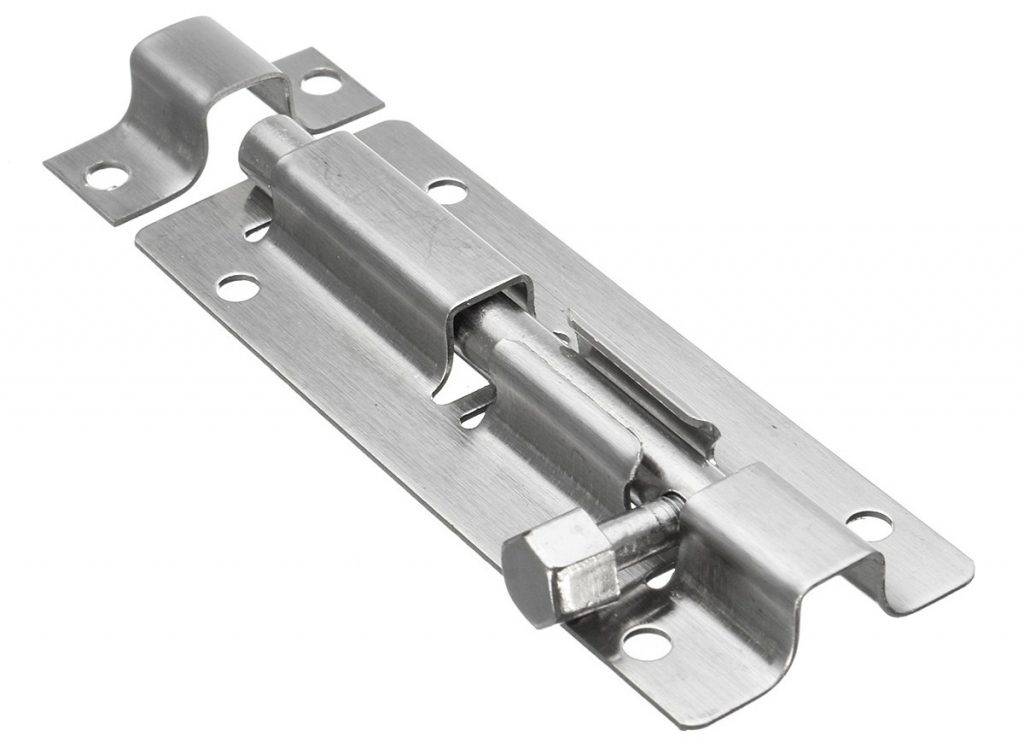

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Типы по виду конструкции

Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Готовые модели

Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Запор своими руками

Сделать по-настоящему крепкий засов непосредственно на ворота или же калитку даже опытному мастеру бывает нелегко. Потому лучше выбрать один из описных ниже простых, но надежных вариантов.

К таковым относится задвижка с пружиной и ряд других, о которых мы расскажем позднее.

Прежде всего, требуется отметить место, где вы планируете поставить засов. Для этого используют рулетку, карандаш и уровень.

Чтобы изготовить пружинную задвижку, вам следует определиться с размерами и подготовить:

стальной прут с приваренным к нему ухом;
тиски;
железные пластины;
набор торцевых ключей;
молоток;
шуруповерт или же отвертку;
электросварку;
дрель;
ножовку с полотном по металлу (или болгарку);
болты и гайки.

Порядок действий такой:

к основанию будущего засова приваривают держатели для прута;
на последнем закрепляют стопор для пружины одновременно выполняющий роль ручки;
далее устанавливают саму пружину;
готовый механизм закрепляют на воротах;
напротив него прикручивается скоба (или просто высверливается дырка в раме ворот).

Сделанные таким образом запоры можно открыть только изнутри. Чтобы избавиться от такого недостатка, рекомендуется установить тросик. Его петлю закрепляют стяжкой на ухе стержня. Противоположный конец выводят на внешнюю сторону ворот.

Чтобы весь механизм работал безотказно, важно соблюдать аккуратность в процессе сборки и произвести точные замеры. Поскольку засов находится на улице, его следует обязательно защитить от действия окружающей среды

Как правило, для этого сооружают либо козырек из жести или же просто прячут механизм в специальном углублении.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

с одной створкой;
с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

каркас из металлического уголка, круглой или профилированной трубы;
створок;
калитки в одной из створок, если таковая предусмотрена проектом;
петель;
укосин/перекладин/перемычек;
засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Засовы вертикального типа

Подобного рода задвижки чаще устанавливаются в качестве вспомогательных, для надёжной фиксации нижней части ворот и удерживании створок в открытом положении. Для их изготовления используется прут из прочного металла, с диаметром от 1 сантиметра, который предварительно изгибают в Г-образную форму. И подобрать дополнительно трубку, которая будет соответствовать диаметру прута.

Вертикальный запор с пружиной возврата

Трубка приваривается на нижнюю часть створок, вставить в неё прут и соорудить дополнительное отверстие в земле (его обычно вбитой частью трубки). Дополнительно можно монтировать на воротах дополнительный упор, чтобы можно было совершать фиксацию открытых створок.

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

фиксаторы;
задвижки;
засовы;
шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

Такой засов украсит любые деревянные ворота

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Важные советы по изготовлению запора своими руками

Обратите внимание! Чтобы запор прослужил как можно дольше, предусмотрите его защиту от внешних воздействий. Для этих целей подойдет защитный карман из металла или другого материала — такое приспособление предупредит попадание влаги на механизм

Если вы планируете купить откатные ворота с калиткой, можете сами изготовить щеколду для запирания системы

Важное условие правильного монтажа — выполнение точных замеров и создание грамотного чертежа. С этой работой легко справится мастер на все руки, в арсенале которого есть необходимый инструмент

Если же описание процесса показалось вам сложным или вы не уверены в своих возможностях, рекомендуем приобрести готовый замок и заказать его монтаж в компании Мастеровит. В этом случае можно не сомневаться, что механизм установлен правильно и вашей собственности ничего не угрожает.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Запоры-фиксаторы

Такие запоры трудно назвать засовами. Они предназначены для плотного запирания ворот и применяются в основном в гаражах. Там имеется возможность поставить два засова, вверху и внизу, что редко бывает на воротах забора.

Запор фиксатор

Самая распространенная конструкция добывается в запчастях для грузовичков и Газелей. Запор для дверей фургона, для бортов – уже готовый вариант. Осталось только приложить его к своим воротам.

Принцип действия прост, его даже можно повторить самостоятельно. Неподвижная часть прихватывается петлей и притягивает створку. Из крайнего положения сама она выскочить не может. Для надежности достаточно повесить небольшой замок.

Какими бывают засовы?

Такие устройства как засовы ставят на распашные ворота в основном для обеспечения несанкционированного проникновения на территорию участка. И главными их качествами должны быть безопасность и надежность. Внешний вид механизма при этом отходит на второй план, так как он устанавливается с внутренней части двора и чаще всего скрыт от посторонних глаз.

Разновидностей затворов, которые можно самостоятельно изготовить, существует достаточно, и выбрать, какой из них наиболее подходящий к тем или иным воротам, не составит труда.

Вертушка

Засов «Вертушка» для двухстворчатых ворот.

Такой вид засовов один из самых простых для изготовления своими руками, так как для этого не потребуется сварка. Его механизм устраивается таким образом, что крепление располагается посередине основы устройства, а его «крылья» при повороте запирают обе створки ворот. Данная конструкция, в основном, используется для временных целей.

Заводская модель.

Разновидность такого затвора, как на фото, – самая распространенная, так как его механизм используется не только для запирания ворот и калиток, но также применяется для фиксации створок фургонов, грузовых автомобилей и различных дверей. Данный тип засова представлен в специализированных строительных магазинах широким разнообразием моделей, которые отличаются размерами и дизайном.

Однако, в случае с засовами для распашных ворот, где не слишком важен внешний вид, «защелка» чаще всего делается владельцами построек собственноручно. Конечно, если не идет речь о задвижках с оригинальными коваными ручками, такими как кольцо или головы животных.

Помимо вышеуказанных механизмов, существуют и другие популярные виды засовов, которые применяются для запирания распашных ворот. Это такие типы как засовы с фиксацией и сейфовые конструкции.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Оригинальное внешнее исполнение секций ворот.
Удобный способ открывания и закрывания.
При открывании места такими воротами практически не занимается.
Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Защелки и фиксаторы для откатных ворот

Откатные ворота представляют из себя достаточно сложное устройство, при этом их движение осуществляется вдоль одной линии. Таким образом, достаточно вертикального штыря, чтобы заблокировать открывание. В зависимости от исполнения ворот можно подобрать подходящий вариант запора из представленных на фото.

Перечислим их по порядку:

фабричная задвижка с пружиной и фиксатором;
петли для замка, приваренные к воротам и их каркасу;
механическая защелка;
автомобильный привод замка двери, управляемый напряжением 12В.

При этом нельзя забывать, что один их хозяев ворот может забыть или не знать о том, что они заблокированы. В результате при попытке открыть ворота, например с помощью брелока, на привод будет подано напряжение и электродвигатель выйдет из строя.

Одно из возможных решений – установка концевого выключателя, который обесточивает привод при нахождении ограничивающего штыря в положении блокировки. Именно этот вариант представлен на фото. Таким же образом можно поступить и в отношении вертикальных автоматических гаражных ворот.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
Замок сувальдный.
Засовы гаражные: вертикальный и горизонтальный.
Грунт по металлу.
Растворитель №646.
Краска.
Мел.
Изолента.
Наждачная бумага крупной и средней зернистости.

Инструменты

Сварочный аппарат.
Электроды.
Кувалда, молотки.
Болгарка, диски по металлу.
Дрель, свёрла.
Перфоратор.
Набор отвёрток.
Болты с гайками, саморезы.
Струбцины.
Уровень (желательно лазерный).
Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Видео описание

Идея для самостоятельного изготовления засова показана в этом видео:

Когда в дверную створку будет закручен болт, его часть будет выступать снаружи ворот

Важно спилить выступающий край. Это необходимо по двум причинам

Во-первых, тогда наружная поверхность будет ровной, при желании её легко покрасить. Во-вторых, сточенный болт невозможно выкрутить снаружи, а значит, невозможно вскрыть защитную конструкцию.

По аналогичной технике можно изготовить щеколду в виде шлагбаума. Планка должна состоять из двух половин, чтобы защитная щеколда обеспечивала двойную защиту ворот.

Откатные ворота: задвижки и защёлки

Если на участке установлены откатные ворота, то необходимо знать, как сделать задвижку на ворота своими руками. Преимущество таких ворот в том, что с ними отлично сочетаются другие виды замков. Например, засов-фиксатор – весьма эффективная конструкция, которая не позволяет воротам открываться снаружи. Для изготовления потребуются старые запчасти от отечественного автомобиля. Но даже если их нет, можно использовать подручные детали.

Расчёт

Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

жёсткость проёма;
депланирующие деформации при заданных размерах створок и использовании определённого материала;
прочность на изгиб;
скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Чертежи, схемы, эскизы

При этом во внимание берутся такие параметры:

устойчивость к ветру, большому весу, другому механическому воздействию;
жесткость проема;
возможность деформации при указанных размерах створок и материала полотна;
прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

сигнальная лампа;
фотоэлементы;
блок управления;
замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Советы профессионалов

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

Чтобы создать грамотный и читаемый чертеж, можно воспользоваться простыми специализированными программами, такими как: КОМПАС-3D, AutoCAD, NanoCAD, FreeCAD и т

д. При сваривании деталей каркасной рамы следует помнить, что для большей прочности лучше соединять края уголков, уложенных внахлест

Для комфортной работы конструкции гаражных ворот, плавного открывания-закрывания дверей и мягкого функционирования замков и запоров, важно помнить об их смазке и следить за чистотой систем

С целью повышения теплоизоляционных качеств, можно сперва застелить уплотнитель полиэтиленом, а уже только после этого прикрыть его вагонкой.
Гаражные ворота не обязательно должны быть стандартными и банальными. Существует масса стильных и оригинальных решений для их создания и оформления. Все зависит только от вашей фантазии и бюджета.

В заключение предлагаем вам посмотреть несколько фотографий готовых гаражных ворот разных видов.

Засов на ворота типа шлагбаум

Как сделать такой механизм? Совершенно несложно. На гаражные ворота он подходит больше всего.

Здесь лучше использовать толстую стальную пластину длиной не менее 0,6 м. В одном конце проделывают дырку, через которую подвижный элемент закрепляется на воротах в 20 сантиметрах от края. Если требуется закрывать его на замок, то с противоположной стороны делают отгиб под прямым углом с отверстием под скобу.

Фиксаторы изготавливают из 2 фрагментов уголка (по 100 мм каждый) – прорезь под засов протачивают болгаркой. Далее их приваривают к воротам. Засов закрывают и отмечают место установки второго уха под скобу замка. Затем эту деталь также закрепляют на створке.

Засовы для гаражных ворот своими руками: Виды и чертежи – Установка и Инструкция
