Как выбрать компрессор для краскопульта? Что использовать для покраски своими руками – Обзор

Траектория движения краскопульта

Окрашивание нужно производить слева направо, горизонтальными движениями. Краскопульт нужно вести равномерно, не изменяя скорость, максимально параллельными движениями. Не забывайте о правильном положении краскопульта!!! Каждый новый проход должен проходить по предыдущему не меньше, чем на половину. Это позволит избежать полос на краске.

Итак, начинаем движение в стороне от верхнего левого края поверхности и сразу же нажимаем на спусковой курок полностью. Дойдя до правого края, не прекращая движение, курок отпускаем. Основной фактор овладения покраской-это определение момента спуска курка. Но, как показывает практика, со временем контроль над спуском курка срабатывает рефлекторно.

Инструкция для изготовления самодельного компрессора для покраски

Один из легких вариантов получения компрессорного аппарата для покраски автомобильных деталей будет приведен ниже. Способов работы, как понятно несколько, выбор делается исходя из предпочтений мастера.

Способов работы, как понятно несколько, выбор делается исходя из предпочтений мастера.

Необходимые материалы

Сначала потребуется подготовить требуемые материалы, тогда собрать прибор полностью получится. Список включает:

• Манометр;
• Реле, контролирующее степень давления;
• Редуктор с наличием фильтрующего элемента для отвода водяной и масляной жидкости;
• Фильтрующий элемент для чистки от бензинового мотора;
• Крестовик для влаги с резьбовой поверхностью изнутри;
• Для резьбовых частей нужны переходники;
• Хомуты либо стяжки;
• Двигатель, ресивер;
• Масляное средство для моторов;
• Включатель для 220 вт;
• Трубки латунные;
• Шланг, выдерживающий воздействие масел;
• Фанера;
• Шприц;
• Состав для борьбы с ржавыми образованиями;
• Шайбы и гайки;
• Состав для герметизации;
• Эмаль;
• Напильник;
• Колеса маленькие, чтобы двигать прибор;
• Фильтр моторный для дизельного двигателя.

Сначала потребуется подготовить требуемые материалы, тогда собрать прибор полностью получится.

Собираем двигатель

Мотор для запуска потока воздуха нужного уровня можно брать неспециальный, а от устаревшего холодильника. Мотор следует хорошо зачистить, потребуется использовать раствор от коррозийных образований. Процесс сборки:

1. В моторе есть 3 трубки, одна закрытая с 2х сторон, а две открыты с 1о-й стороны. Определение входного и выходного типа производится запуском мотора.
2. Сменяют масло, новое вводить удобно шприцем.
3. Область, куда вводится масло, герметично закрывают, применяется винт с обмоткой ФУМ лентой.
4. Реле и мотор нужно будет прикрепить к доске, служащей основной частью для крепления деталей прибора.

Мотор следует хорошо зачистить, потребуется использовать раствор от коррозийных образований.

Резервуар для сжатого воздуха

Для функционирования прибора требуется создание давления воздуха, поэтому нужна тара, которая сможет справиться с необходимым уровнем давления. Обычно выбирается огнетушитель размером для 10литров. Они устойчивые и могут справиться с давящим потоком воздуха.

Пусковой клапан изменяется с помощью резьбового переходника, вкручиваемый на ресивер. Герметизируется область ФУМ лентой. На очищенную емкость закрепляется крестовый переходник.

Обычно выбирается огнетушитель размером для 10 литров.

Собираем устройство

Готовый ресивер и мотор нужно будет закрепить к доске, закрепляться они должны по вертикали. Надежность обеспечат три листа фанеры, одна фанера должна быть с отверстием для введения тар. Другие листы будут крепить к дощатому фиксатору для ресивера, к напольной части нужно установить колеса. Далее:

1. Для трубки, через которую будет заходить воздух, крепится резиновый шланг, на него нужно закрепить фильтрующую деталь от бензинового двигателя.
2. Чтобы влага и масла не попадали дальше, нужно установить фильтр от дизельного мотора.
3. Фильтр чистящий ставится на вход редуктора, креплением служит крестовик водопроводного варианта. На другую сторону напротив ставится манометр, в верхнюю часть крестовика ставится регулирующее реле, обеспечивается герметичность.
4. Регулировка давления дает возможность прерывать окрашивание, настраивается реле нажатием на пружину. Ставится одна для маленького показателя, вторая для наибольшего.
5. Один контакт подключают к нагнетателю, 2-ой устанавливается к минусу. 2 провод закрепляется с нагнетателем с помощью тумблера и с фазой сети. Тумблер служит кнопкой запускающий прибор, соединение контактов происходит пайкой, после следует их изолировать.
6. Металл красят.

Готовый ресивер и мотор нужно будет закрепить к доске, закрепляться они должны по вертикали.

Испытываем и настраиваем самодельный компрессор для покраски

Когда процесс подготовки завершен, то обязательно производится проверка работы с краскопультом. Следует выполнить следующие действия:

• Включается прибор, заранее тумблер переключают на положение выключенного аппарата.
• Реле ставится на низкий оборот, включается работа компрессора, манометр показывает давление. Нужно проверить исправность действия реле, если показатели завышена, то реле должно размыкать цепь.
• Чтобы убедиться, что протечек не возникает, области соединений обрабатываются мыльным раствором.
• Запускается краскопульт, чтобы выпустить воздух, если все сделано правильно, когда давление упадет, то прибор заработает.

Когда процесс подготовки завершен, то обязательно производится проверка работы с краскопультом.

Советы по экономии

Чтобы не потратить слишком много краски зря, необходимо заранее ее развести под необходимый уровень вязкости. Здесь действуют по инструкции от производителя.

Перед работой также регулируют уровень подачи воздуха, размер факела, подача краски. Все эти параметры зависят от марки краскопульта, поэтому заранее проводят тестирование настроек на незаметном участке.

Чтобы не потратить слишком много краски зря, необходимо заранее ее развести под необходимый уровень вязкости.

Краскопульт может существенно сократить расход краски, а также время на проведение ремонта. При выборе оборудования учитывает опыт мастера, для каких целей оно будет использоваться и бюджет.

Применение электрических краскопультов

Электрические краскопульты считаются бытовым инструментом, профессионалы обычно пользуются пневматическими. Хотя среди электрических краскораспылителей есть и такие, «всеядность» и производительность которых позволяют отнести их если и не к профессиональным, то, как минимум, полупрофессиональным. Поэтому электрические краскопульты используются не только в быту как замена кисти и валика, они также применяются при:

— отделочных работах для покраски стен и потолков;

— строительных работах для покраски стен и заборов;

— изготовлении садовой мебели и деревянных конструкций;

— опрыскивании кустарников и растений инсектицидами или удобрениями.

Компрессор с ресивером

Данный вариант гораздо сложнее по конструктиву, чем предыдущий. Такой инструмент относиться уже к полупрофессиональному, а значить для того чтобы собрать компрессор, необходимо большее число инструмента и материала. Важным элементов такого оборудования является компрессор из холодильника своими руками. Стоит учитывать то, что компрессор старого холодильника может утратить герметизацию, а значит и его функциональность снижена. В таких случаях необходимо позаботиться о смене масла. Такая процедура выполняется следующим образом:

1. Надпилить и обломать трубку на боковой стороне компрессора.
2. Залить масло внутрь, используя шприц.
3. Трубку заглушить винтом с прокладкой из резины.

Для изготовления ресивера можно использовать корпус от огнетушителя со спиленной ручкой.

Для того, чтобы компенсировать обильное испарение масла необходимо на входе в ресивер установить фильтр для отделителя масла и влаги, который предотвратит попадание в краску сторонних жидкостей.

После этого необходимо просверлить отверстие для переходника и установить его, используя, к примеру, холодную сварку. Выходное отверстие оснащается воздушным автомобильным фильтром для предотвращения попадания внутрь грязи и жидкостей.

Как только предварительная сборка окончена можно собирать компрессор:

1. На фильтр отделителя навинчивают крепежи и устанавливают его одной стороной на армированный маслостойкий шланг, а другой – на трубку компрессора.
2. Все соединения зажимают хомутами, а резьбу уплотняют фум-лентой.
3. Прикручивают чугунную крышку с подложкой из резиновой прокладки.
4. Устанавливают тумблер, реле давления, редуктор, манометр и присоединяет все провода.

Для изготовления ресивера можно использовать корпус от огнетушителя со спиленной ручкой

По окончанию сборки компрессор необходимо настроить и испытать. Такой инструмент самому изготовить, безусловно, сложнее, однако и его функционал горазда обширнее. Для удобства использования на компрессор можно установить мебельные колёса.

Наиболее распространенные неисправности

1. Ресивер не поддерживает заданный уровень давления при отключении питания. Такое возможно если в системе есть утечка и обнаружить ее можно при помощи мыльного раствора на следующие наиболее уязвимые места:

• магистраль;
• клапан поршня;
• кран сброса давления на ресивере.

При обнаружении утечки на магистрали сжатого воздуха устранить данную неисправность можно простой изолентой и герметиком. Если неисправность на кране, то необходимо заменить вентиль.

1. Двигатель на реагирует на запуск. Прежде всего необходимо убедиться в исправности источника электроэнергии и целостности кабеля, а также оценить качество контактных соединений и предохранителей. Неверные настройки давления на ресивере также могут влиять на работу инструмента. Для диагностики данной неисправности необходимо спустить воздух из резервуара и попробовать запустить двигатель.
2. Нет нагнетания. Первой причиной такого повреждения может быть повреждение сети электроэнергии. Также возможно, что давление в ресивере имеет слишком высокие параметры.
3. Перегрев компрессора. Такая ситуация возможна при повышенном температурном режиме и при падении напряжения в сети, а также при продолжительной работе инструмента.
4. На выходе воздух содержит воду. Как правило, причины такого явления следующие:

• Собранная вода в ресивере достигла критичного уровня
• загрязнения фильтра на входе:
• повышенный уровень влажности помещения.

Что такое компрессор

Стандартный строительный компрессор используется для сжатия воздуха в ресивере (баллоне) с последующим его вытеснением под давлением. Необходим для использования пневматических инструментов. Обязательным компонентом любой установки является резервуар для хранения воздуха и двигатель, который может быть электрическим или бензиновым. Тип компрессора определяется исходя из типа устройства, нагнетающего воздух в баллон. На сегодняшний день актуальны поршневые и винтовые механизмы накачки, о которых мы в подробностях расскажем далее. Из дополнительных, но не менее важных компонентов, можно выделить манометр, регулятор давления, отверстие для слива конденсата и осушитель сжатого воздуха.

Главными характеристиками компрессора, актуальными для всех типов устройств, являются его рабочее давление, производительность и мощность. Рабочее давление измеряется в барах или атмосферах, и определяет, насколько сильно компрессор может сжимать воздух. Производительность указывает на скорость нагнетания воздуха в ресивер за указанный промежуток времени и измеряется в литрах или кубических метрах (л/мин или м³/мин). Показатель мощности компрессора определяет эффективность работы электродвигателя, выражаемую в киловаттах (кВт).

Это интересно: Огнеупорная краска — особенности применения, преимущества

Что такое компрессор

Стандартный строительный компрессор используется для сжатия воздуха в ресивере (баллоне) с последующим его вытеснением под давлением. Необходим для использования пневматических инструментов. Обязательным компонентом любой установки является резервуар для хранения воздуха и двигатель, который может быть электрическим или бензиновым. Тип компрессора определяется исходя из типа устройства, нагнетающего воздух в баллон. На сегодняшний день актуальны поршневые и винтовые механизмы накачки, о которых мы в подробностях расскажем далее. Из дополнительных, но не менее важных компонентов, можно выделить манометр, регулятор давления, отверстие для слива конденсата и осушитель сжатого воздуха.

Главными характеристиками компрессора, актуальными для всех типов устройств, являются его рабочее давление, производительность и мощность. Рабочее давление измеряется в барах или атмосферах, и определяет, насколько сильно компрессор может сжимать воздух. Производительность указывает на скорость нагнетания воздуха в ресивер за указанный промежуток времени и измеряется в литрах или кубических метрах (л/мин или м³/мин). Показатель мощности компрессора определяет эффективность работы электродвигателя, выражаемую в киловаттах (кВт).

Это интересно: Краска по дереву износостойкая — познаем главное

Лучшие модели среднего ценового сегмента

Здесь мы собрали краскопульты, стоимость которых варьируется в пределах от 2 до 10 тысяч рублей.

4. Wester FPG-30 профи

Этот краскопульт идеально подойдет для использования водоэмульсионной краски. Его сопло имеет оптимальный диаметр для формирования факела распыления. Оно изготовлено из нержавеющей стали, как и иглы, а корпус покрыт защитным антикоррозийным составом.

Wester FPG-30 профи

Технические характеристики:

• тип распыления — LVLP;
• диаметр сопла — 1,5 мм;
• объем бачка — 0,6 л;
• откуда подается краска — сверху;
• материал бачка — нейлон;
• из чего изготовлен корпус — алюминий;
• расход воздуха — около 100 л/мин;
• вес устройства — 0,6 кг.

Плюсы

• бюджетная цена;
• низкие требования к производительности компрессора;
• легкий и удобный в использовании;
• функциональный;
• оптимальная система распыления.

Минусы

у некоторых пользователей быстро стерлась прокладка.

Средняя стоимость устройства — 2700 рублей.

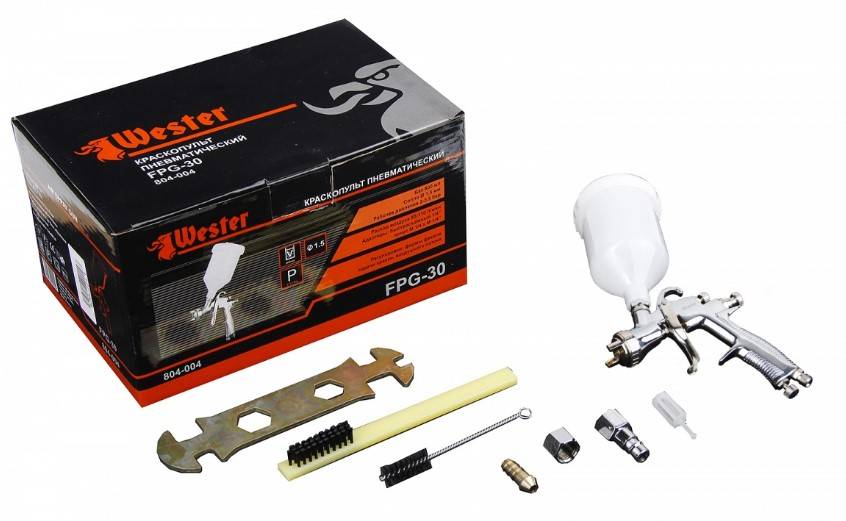

Краскопульт Wester FPG-30 профи

3. HUBERTH LVLP R500 (1.4)

Как и все пистолеты, работающие по системе LVLP, этот краскопульт распыляет краску с помощью низкого давления. Благодаря данной особенности его можно подключать даже к автокомпрессору. Это позволит вам быстро обработать небольшую поверхность и закрасить мелкие царапины или другие повреждения.

HUBERTH LVLP R500 (1.4)

Технические характеристики:

• тип распыления — LVLP;
• диаметр сопла — 1,4 мм;
• объем бачка — 0,6 л;
• откуда подается краска — сверху;
• материал бачка — пластик;
• из чего изготовлен корпус — алюминий;
• расход воздуха — около 85-110 л/мин;
• вес устройства — 0,93 кг.

Плюсы

• удобно лежит в руке;
• сравнительно недорогой;
• оптимально подходит для гаражного ремонта;
• отличная покупка для начинающих;
• низкие требования к компрессору.

Минусы

некоторые пользователи отметили, что нанесенная на корпус краска рано или поздно начинает слезать, поэтому рекомендуют снять ее сразу.

Средняя стоимость краскопульта — 3400 рублей.

Краскопульт HUBERTH LVLP R500 (1.4)

2. JONNESWAY JA-6111

По своим возможностям этот краскопульт будет лучшим профессиональным устройством для нанесения грунтовочных покрытий и жидкой резины. Поскольку он распыляет материал под низким давлением, вы получите ровный слой нужной толщины — до 70-80 микрон. В конструкцию включено большое сопло, благодаря чему снижается риск возникновения засора. Предусмотрено верхнее расположение бачка, откуда жидкость под собственным весом стекает вниз и подхватывается воздушным потоком.

JONNESWAY JA-6111

Технические характеристики:

• тип распыления — HVLP;
• диаметр сопла — 3 мм;
• объем бачка — 0,6 л;
• откуда подается краска — сверху;
• материал бачка — нейлон;
• из чего изготовлен корпус — пластик;
• расход воздуха — 396 л/мин;
• вес устройства — 0,7 кг.

Плюсы

• очень ровно распределяет материал по поверхности;
• оптимальный размер бачка;
• цена;
• оптимальный вариант для обучения или бытового использования.

Минусы

• недолговечный пластиковый корпус;
• пользователи отмечали большую потерю материала.

Средняя стоимость устройства — 8500 рублей.

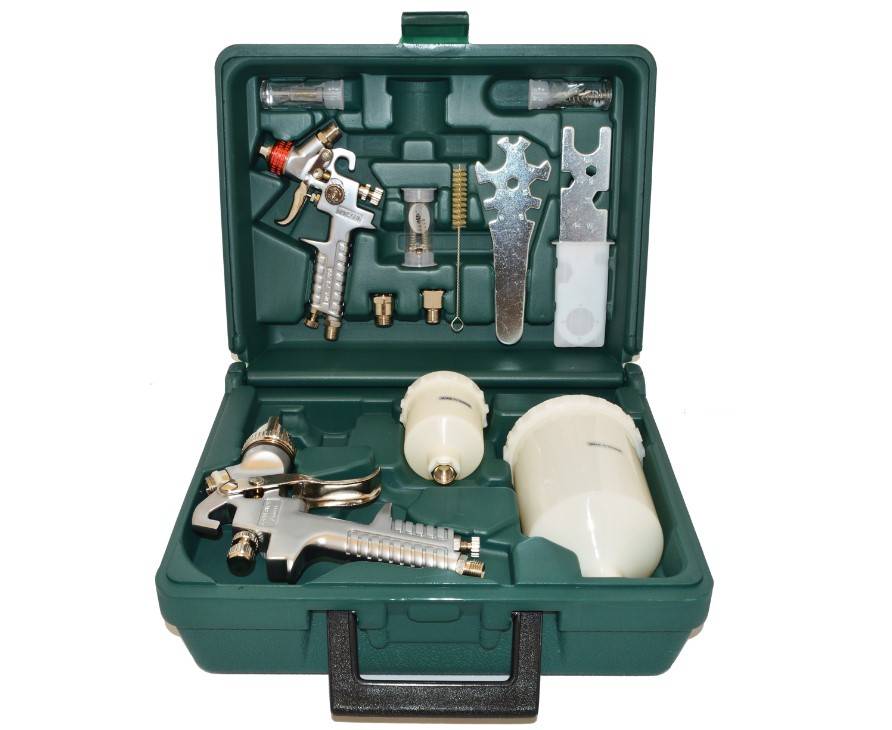

Краскопульт JONNESWAY JA-6111

1. DeVilbiss FLG-5

По заявлению производителя, данный распылитель подойдет для нанесения различных типов материалов — от базовых ЛКМ до грунтовки. В отличие от большинства устройств, краскопульт поставляется без бачка. Учитывайте, что его нельзя использовать для работы с водоэмульсионными материалами.

DeVilbiss FLG-5

Технические характеристики:

• тип распыления — RP (технология среднего давления, аналог LVLP);
• диаметр сопла — 1,4 мм;
• где подсоединяется бачок с краской — сверху;
• из чего изготовлен корпус — алюминий;
• расход воздуха — 277 л/мин;
• вес устройства — 470 г.

Плюсы

• металлический корпус, устойчивый к материалам с агрессивным химическим составом;
• можно подобрать самостоятельно и купить бачок нужного объема;
• бюджетная цена;
• известный бренд.

Минусы

нельзя работать с водорастворимыми материалами.

Средняя стоимость изделия — 9000 рублей.

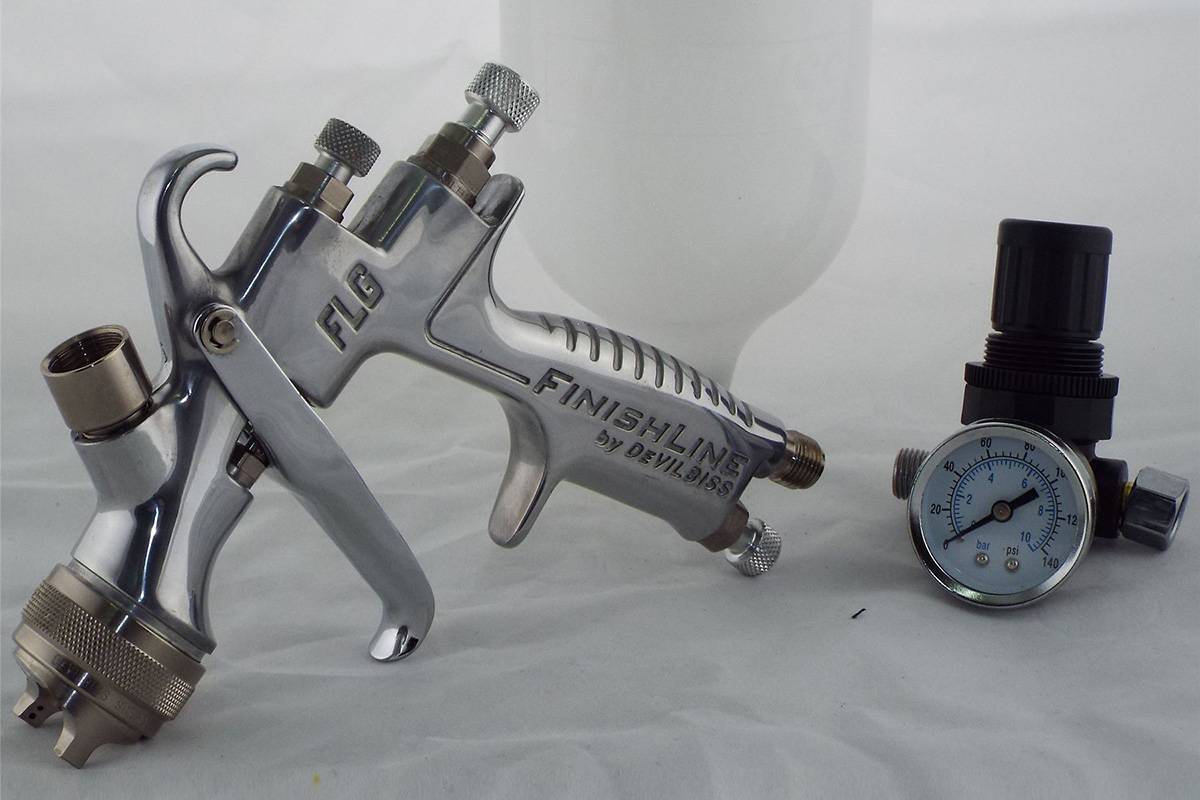

Краскопульт DeVilbiss FLG-5

Особенности покраски

Обычно применяются два вида краскопульта:

1. Пневматический. В устройство подается сжатый воздух, который проходит по внутреннему каналу и захватывает краску из специальной емкости и с силой вылетает из отверстия – сопла,  создавая так называемый покрасочный факел.  Схема отличается качеством  и производительностью. Результат во многом зависит от опыта и мастерства маляра.
2. Электрический. Чтобы правильно пользоваться во время окрашивания электрическим краскопультом, необходимо выбрать его тип — с  компрессором  или с плунжерным насосом.

Компрессорный  агрегат работает по тому же принципу, что и  пневматический. Давление воздуха, создаваемое встроенным электрическим компрессором, меньше, чем у профессиональных пневматических устройств.  Качество окрашивания ниже, но и расход красящей смеси меньше.

В  аппаратах с плунжерным насосом краску  через сопло выталкивает специальный поршень. Качество окраски ниже, чем у компрессорного, зато  плунжер  распыляет густые составы, регулируя при этом силу и форму факела.

Какой компрессор для покраски выбрать?

Выби­рай­те ком­прес­сор, кото­рый смо­жет удо­вле­тво­рить потреб­но­сти ваше­го крас­ко­пуль­та. Боль­шин­ство  совре­мен­ных крас­ко­пуль­тов тре­бу­ют мно­го воз­ду­ха для рас­пы­ле­ния (200–400 лит­ров в мину­ту) и низ­кое дав­ле­ние. Это озна­ча­ет, что рас­пы­ля­е­мый мате­ри­ал име­ет мень­шую ско­рость, поэто­му мень­ше веро­ят­ность скач­ков при рас­пы­ле­нии. HVLP про­из­во­дит более мяг­кое рас­пы­ле­ние, сокра­ща­ет поте­рю мате­ри­а­ла и уве­ли­чи­ва­ет эффек­тив­ность пере­да­чи мате­ри­а­ла. Для крас­ко­пуль­тов ука­зы­ва­ет­ся рас­ход воз­ду­ха, при кото­ром они будут нор­маль­но рабо­тать. Выход­ная про­из­во­ди­тель­ность ком­прес­со­ра явля­ет­ся реша­ю­щим пара­мет­ром для нор­маль­но­го функ­ци­о­ни­ро­ва­ния покра­соч­но­го писто­ле­та. Этот пара­метр ука­зы­ва­ет, смо­жет ли ком­прес­сор доста­точ­но быст­ро сжать воз­дух, что­бы поспеть за краскопультом.

Суще­ству­ют так­же крас­ко­пуль­ты LVLP, кото­рые подоб­ны крас­ко­пуль­там HVLP, но тре­бу­ют мень­ший объ­ём воз­ду­ха для рас­пы­ле­ния (LVLP – Low Volume Low Pressure, низ­кий объ­ём и низ­кое дав­ле­ние). Такие крас­ко­пуль­ты могут тре­бо­вать менее 200 лит­ров воз­ду­ха в мину­ту для рабо­ты. Выби­рая такой крас­ко­пульт нуж­но учи­ты­вать его недо­стат­ки. Они име­ют низ­кую ско­рость рас­пы­ле­ния и факел мень­ше­го раз­ме­ра. Более подроб­но о крас­ко­пуль­тах може­те про­чи­тать в ста­тье “как выбрать крас­ко­пульт”.

Ком­прес­сор луч­ше брать с запа­сом про­из­во­ди­тель­но­сти (на 20–40%), что­бы он не рабо­тал на пре­де­ле и не грел­ся. Таким обра­зом,  ком­прес­сор будет запус­кать­ся реже, и не будет нагре­вать­ся, что сохра­нит воз­дух более холод­ным и сухим.  Если посто­ян­но соби­ра­е­тесь зани­мать­ся покрас­кой, то луч­ше брать мас­ля­ный ком­прес­сор с ремен­ным при­во­дом, с реси­ве­ром 100 лит­ров и про­из­во­ди­тель­но­стью 440–650 лит­ров в мину­ту. Или же, учи­ты­вай­те все выше­при­ве­дён­ные све­де­ния, и выби­рай­те самый доро­гой и про­из­во­ди­тель­ный ком­прес­сор, кото­рый може­те себе позволить.

Краскопульт своими руками и его применение

Использование самодельного краскопульта не гарантирует высокого качества покраски и требует времени, чтобы приспособиться к работе с ним. Простейший аэрограф, собранный из шариковой ручки, подходит для покраски небольших поверхностей. Для него потребуется:

• Пластиковая шариковая ручка, винная пробка, бутылочка с крышкой и широким горлышком
• Шприц, спирт, зубочистка

Самодельный ручной распылитель краски изготавливается следующим образом:

• Нагрейте носик шприца и вставьте в него зубочистку, чтобы расширить отверстие
• Разберите ручку, срежьте конусом одну из сторон корпуса – сюда вы будете дуть, чтобы распылять краску
• Разберите стержень и выдуйте из него при помощи шприца пасту, таким же способом промойте трубочку спиртом
• В пробке вырежьте уголок (примерно четверть), в круглой части проделайте маленькую дырочку под стержень, а в боковой – дырку для пластикового корпуса. В том месте, где пробка вырезана, должны встретиться отверстия пластиковой трубки и стержня
• Проделайте в крышке пузырька дырочку для стержня и вставьте его туда, приклейте пробочное устройство к крышке
• Налейте в пузырек краску, закрутите пробку

Хорошее нанесение ЛКМ получится при использовании негустой краски с плотностью чуть выше, чем у воды. Через пластиковый корпус от ручки поступает воздух от выдоха, а капли краски поднимаются через стержень. Распыление происходить от удара воздуха в краску.

Выше был приведен самый простой пример аэрографа, но его можно усовершенствовать. Если самодельный краскопульт состоит из металлических трубочек, то прослужит он гораздо дольше. Вместо использования собственных легких для подачи воздуха приспосабливается пылесос, у которого есть функция выдува, или насос.

Емкость и расположение бачка

Как правило, пневматические краскораспылители оснащены наливными бачками на 0,8–1 л. Это емкости, которые крепятся непосредственно к «пистолету». Таким образом, весь объем краски мастер постоянно держит в руке. Если нужно красить очень большие поверхности, используют специализированные баки объемом до 100 л. Они присоединяются к краскопульту шлангом.

Виды крепления бачка к краскопульту

Наливные бачки располагаются снизу или сверху «пистолета». Их положение не зависит от типа краскопульта (HP, HVLP или LVLP). Нужно выбирать модель с таким расположением емкости, которое будет удобно мастеру. Но можно выделить несколько объективных плюсов и минусов каждого решения:

1. Нижний бачок не загораживает мастеру обзор во время покраски. А в перерыве краскопульт можно поставить на стол (дно емкости плоское). Но краска из нижнего бачка подается в распылитель только под давлением сжатого воздуха. Поэтому на дне резервуара всегда остается немного неиспользованного материала. Также нижние бачки часто имеют чуть больший объем, чем верхние.
2. Верхний бачок хорош тем, что в нем не остается краска – вся она перетекает в краскопульт под воздействием силы тяжести. В результате такими агрегатами можно распылять более густые ЛКМ. Также считается, что верхний бачок хорошо балансирует вес аппарата и материала. Благодаря этому распылитель удобнее держать, рука не так быстро устает.

Кроме перечисленных характеристик, также следует обратить внимание на наличие у выбранной модели краскораспылителя возможности регулировать подачу краски, направление и конфигурацию факела. Обязательно нужно подержать понравившийся аппарат в руке – он должен быть удобен для работы

При выборе распылителя необходимо подержать аппарат в руке и понять насколько он удобен
