Используем комнатный термостат для газового котла: Виды и Технические характеристики для котлов разных видов – Обзор

Варианты подключения терморегуляторов

Регуляторы температуры делятся на проводные и беспроводные. Беспроводное устройство состоит из двух блоков, первый — это отдельный комнатный термостат, а второй — реле. Комнатный агрегат находится в помещении, а реле — у источника тепла, это терморегулятор радиатора отопления.

Беспроводная связь между этими устройствами осуществляется на расстоянии около 30 метров в открытом пространстве.
Однако эта связь может быть прервана металлическими предметами или устройствами, которые являются источником электромагнитных волн.
Беспроводное соединение проще по сложности, но за этот комфорт придется доплачивать.
Проволочные терморегуляторы имеют реле, расположенное непосредственно в термостате, и работают по тому же принципу, что и беспроводные.
Этот тип более сложен в установке, необходимо размещать провод в рейке или стене.

Также важна совместимость с источником тепла. Вы можете уточнить, можно ли подключить котел к терморегулятору, в документации на источник тепла или проконсультироваться со специалистом.

Виды комнатных термостатов

Существует три вида терморегуляторов для жилых помещений:

Электронное устройство состоит из датчика температур, передатчика сигнала и термореле. Плюс этого прибора заключается в точном определении и последующем изменении температуры в комнате. При этом удаленное управление довольно легкое и термостат может быть использован в системе «Смарт Хаус».
Электромеханический терморегулятор имеет более упрощенное внутреннее устройство, чем электронный. Реле – основной элемент в конструкции, имеющий форму трубочки, полость которой наполнена реагирующим на изменения температурного режима веществом. Во время нагревания котельного оборудования это вещество расширяется, во время остывания, наоборот, сужается. Все скачки испытывает на себе привод, регулирующий температуру посредством электрической цепочки.
Механический агрегат не содержит в себе электронику. Основа работы этого термостата – изменение свойств материала под воздействием температурного режима. Изменения в температуре заполняющего газовую мембрану вещества провоцируют замыкание или размыкание электрической цепочки, тем самым запуская механизмы терморегулятора.

Разновидности

В зависимости от конструкции, термостаты бывают со встроенным и выносным датчиком. Последние удобны тем, что позволяют размещать термоэлемент и регулирующую ручку на значительном удалении друг от друга.

Классификация по количеству труб

По количеству присоединяемых труб радиатора они подразделяются на двухходовые, трехходовые и четырехходовые. Двухходовые термостаты также называются проходными. Они имеют два выхода и крепятся только к одной трубе. Двухходовой регулятор имеет механический или электрический клапан, который частично или полностью перекрывает путь потоку теплоносителя.

Большими возможностями обладают системы отопления, укомплектованные трехходовыми термостатами. Последние не просто перекрывают доступ горячей воде, но и подают в контур радиатора холодную воду. В результате смешивания потоков температура нагрева отопительных приборов снижается.

Важно правильно установить трехходовой терморегулятор. Схему монтажа производитель обычно изображает на корпусе устройства

Синим цветом обозначается место для подключения подающей трубы с охлажденным теплоносителем, красным – с нагретым, а место отвода помечено стрелкой. То же касается четырехходовых моделей. Правда, в отличие от трехходовых регуляторов, они способны поддерживать рециркуляцию охлажденного и нагретого теплоносителей без смешивания.

Классификация по типу приведения в действие

В зависимости от способа приведения в действие, термостаты подразделяются на две категории – ручные и автоматические. С первыми все просто: чтобы уменьшить силу потока нагретой воды или перекрыть ему путь в контур радиатора, нужно повернуть ручку.

Вторые имеют более сложную конструкцию. Они состоят из датчика и термостатического элемента, встроенных в пластиковый корпус. Датчик заполнен газовым конденсатом, водой или воском, которые при нагреве до определенной температуры изменяют объем среды. После этого в движение приходит шток прибора, частично или полностью перекрывающий механический клапан.

Также можно установить электронный терморегулятор. Он оборудован клапаном с электрическим приводом. В зависимости от принципа работы, электронные устройства бывают:

автоматизированными, которые срабатывают при изменении зафиксированных датчиком показателей температуры;
программируемыми, срабатывающими в указанный пользователем период времени;
радиоуправляемыми, когда температура радиатора отопления регулируется с помощью пульта дистанционного управления.

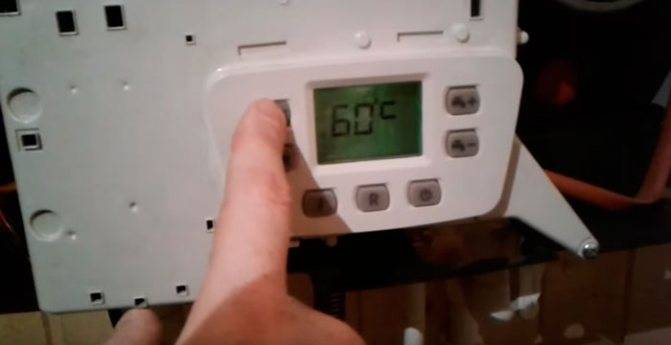

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

во-первых, котел меньше тактуя, быстрее прогревает систему

во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше

да и максимальное КПД батарей наблюдается именно при t 65С-70С, а не при +45С

Какие бывают терморегуляторы

К простым типам регуляторов температуры относятся механические модели, зачастую они функционируют за счет мембранных и капиллярных датчиков, которые измеряют температуру.

Механические

При расширении, вещество, находящееся в капсуле, оказывает давление на специально разработанное реле, контакты размыкаются при достижении заданной температуры.

Электромеханические терморегуляторы

Такие приборы будут намного практичнее, они пользуются большой популярностью среди потребителей. Для контроля над производительностью были предусмотрены пластины, они производят микро-разряд при нагревании до определенной температуры.

Реле, в свою очередь, управляет клапаном механического типа, а погрешность приспособления такого вида минимизируется в отличие от предыдущего варианта исполнения.

Электронные регуляторы

Более практичны, но это отразилось на стоимости продукции, она будет гораздо выше других типов конструкций. Автоматика и внешние датчики позволяют изменять режимы работы оборудования в соответствии с погодными условиями за окном.

Вмешательство человека потребуется лишь для того, чтобы задать основные параметры. Экономичность и функциональность делают терморегулятор для электрического котла отопления практичным и очень востребованным.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Виды терморегуляторов для котлов

Автоматические терморегуляторы степени горения в котле в зависимости от температуры помещения имеют две разновидности:

Электронные. Содержат терморезистор – чувствительный к теплу элемент, меняющий своё электрическое сопротивление при изменении температуры. Далее электроника замыкает реле, учитывая настройки. Прибор типа контроллера климата.
Механические. Цепь разрывается или замыкается с помощью металлической пластины, которая деформируется от нагрева.

Регулировка настроек происходит путём вращения ручки, меняющей зазор между пластиной и контактом. Терморегуляторы можно применять также для управления работой насосов, ветвями радиаторного отопления или системой тёплых полов. Подключение к отопительному оборудованию осуществляется при помощи кабеля.

В современных моделях всё чаще применяются беспроводные термостаты из-за удобства монтажа и эксплуатации. Такие устройства содержат два блока с радиомодулями.

Также существует возможность удалённого управления котлом при помощи GSM термостата, который способен передавать текущую температуру в доме через интернет, тревожные сообщения и график её изменения. Для этого устанавливается специальное мобильное приложение для смартфонов и путём отправления команд, SMS или звонков термостат выполняет команды владельца. На рынке очень распространены GSM термостаты ZONT H-1 компании Baxi. Так же рекомендую присмотреться к Данко и Руснит.

Это интересно: Газгольдер для загородного дома — отзывы, цены на резервуары и стоимость заправки

Лучшие терморегуляторы с управлением через смартфон

Grand Meyer W330

Надежное исполнение, которое отличается низкой стоимостью в своем сегменте. Конструкция максимально простая и требует скрытого монтажа. Для некоторых это может быть недостатком, однако такой вариант положительно отражается на внешнем виде. Устройство программируемое и легко подключается к смартфону посредству протокола связи Wi-Fi.

Средняя стоимость – 2 900 рублей.

~~Grand Meyer W330~~

Достоинства:

Соотношение цены и качества;
Неплохой дизайн;
Яркий дисплей;
Простые настройки;
Прочность.

Недостатки:

Terneo AX

Более дорогое исполнение, которое подойдет для экосистемы «Умный дом Яндекса». Устройство отличается простотой и надежностью. Внешнее исполнение достаточно привлекательно, но ничего необычного в нем нет. Быстро подключается к смартфону и не требует никаких сложных действий. Выдерживает нагрузку до 3 кВт, не больше этого значения.

Средняя цена – 4 440 рублей.

~~Terneo AX~~

Достоинства:

Хорошее приложение для смартфона;
Статистика включения;
Количество потребляемой энергии;
Управляется на расстоянии;
Возможность настройки работы по расписанию.

Недостатки:

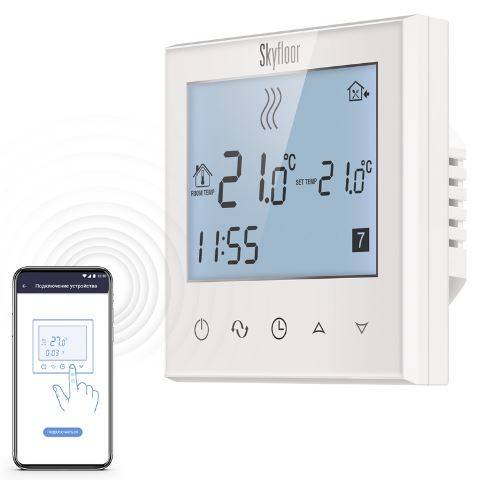

REDMOND Skyfloor RSF-171S

Еще одна модель средней ценовой категории, которая подойдет для установки в загородный дом или квартиру. Устройство отличается сенсорным управлением и беспроводным контролем, что позволяет легко наблюдать за состояние отопительной системы из любого уголка дома. Максимальная нагрузка – 3.6 кВт, что хороший результат. Протокол связи Bluetooth, присутствует возможность блокировки от детей.

~~REDMOND Skyfloor RSF-171S~~

Достоинства:

Простой контроль посредством смартфона;
Функциональность;
Хорошее приложение;
Быстрая настройка;
Установка простая и понятная.

Недостатки:

DEVI Smart

Один из лучших вариантов, который привлекает необычным дизайном. Продается в нескольких цветовых исполнениях, что поможет подобрать подходящий прибор для каждого интерьера. Способа монтажа – скрытый, однако здесь присутствуют провода, о чем стоит знать заранее. Изделие легко программируется, что повышает эффективность. Легко подключается к смартфону и передает всю информацию. Присутствует опция регулировки температуры воздуха. В комплекте имеется датчик теплого пола. Класс защиты – IP21.

Средняя стоимость – 9 600 рублей.

~~DEVI Smart~~

Достоинства:

Привлекательный дизайн;
Прочное стекло;
4 цвета;
Яркий экран;
Управление через приложение;
Настройка;
Удобство.

Недостатки:

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

Контроль контура горячего водоснабжения;
Работа по программе;
Работа с теплыми полами;
Отображение даты и времени;
Дневной и ночной режимы работы отопления;
Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Механический

В основе работы положено физическое явление термодинамического расширения газов, жидкости и смена упругости металлов. Газ или жидкость заключаются в специальную колбу, сильфон, который по тонкому каналу связан с регулируемой арматурой клапана или контактной группой. По мере расширения или сжатия вещества в сильфоне изменяется давление, оказываемое на шток клапана.

Регулятор в этом случае определяет граничное условие, по которому срабатывает клапан. Термочувствительный элемент может соединяться с регулирующей арматурой достаточно длинным каналом, трубкой с малым сечением, однако связь весьма ненадежная и хрупкая.

Результатом работы терморегулятора может быть не только срабатывание клапана, но и регулировка шибера, механического блока управления тягой подачи воздуха в твердотопливных котлах.

Самым практичным решением является трехходовой клапан с терморегулятором. С его помощью можно управлять системой отопления в связке с любым котлом отопления, у которого имеется встроенная защита от перегрева теплоносителя.

Преимущества:

простая конструкция, безотказность (при условии качественной сборки и согласования функциональных частей);
относительно низкая стоимость;
энергонезависимость.

Недостатки:

большие габариты термостата;
слабая чувствительность, возможность регулировки с погрешностью до 1-2ºС.

Выбирать придется либо из решений, предложенных производителем котлов, либо из таких популярных производителей, как: Regulus, Kg Elektronik, ICMA. Стоимость регуляторов начинается от 900 рублей и выше.

Терморегуляторы на основе упругой металлической пластины, реагирующей на изменение температуры, используются только совместно с контактной группой. Под воздействием температуры изменяется упругость. Она, деформируясь, размыкает или смыкает электрические контакты.

Преимущества:

компактная конструкция;
низкая стоимость.

Недостатки:

только локальная установка без возможности выноса термочувствительного элемента;
большая погрешность в измерениях достигающая 2-3ºС.

Электромеханические

Термочувствительным элементом является термопара, связка двух пластин из специально подобранных металлов. Под воздействием температуры на границе двух металлов возникает микроЭДС до 50 мВ, чего вполне достаточно для управления механическим клапаном с помощью электромагнитного реле.

Однако для срабатывания датчика требуется существенный нагрев термоэлемента. Используются электромеханические терморегуляторы в основном в газовых и твердотопливных котлах для определения наличия пламени и, соответственно, в блоке безопасности.
