Как сделать покрасочную камеру своими руками: Обзор и чертежи: Пошаговая инструкция

Что должно быть внутри камеры?

На вопрос, «Какой материал предпочесть при обустройстве самодельной камеры?» однозначно ответить будет готов не каждый. Оглядываясь на имеющийся в магазинах ассортимент, проще выдвинуть несколько требований к материалу отделки, чем указывать на какой-то конкретно. Во-первых, не забывайте, что работать вам придется с горючими материалами и при высокой температуре. Поэтому стоит сразу отказаться от использования вагонки. Во-вторых, необходимо обеспечить изоляцию камеры от внешних источников загрязнений.

Идеальным материалом, позволяющим соблюсти данные условия, является металл, окрашенный ровным слоем краски. Также отметим, что наличие ковров и прочих элементов интерьера не допускается, а в качестве изоляции предпочтительны негорючие полимеры.

Какой цвет подойдет для стен покрасочной камеры?

Именно покрасочная камера относится к таким местам, где эксперименты с цветовой гаммой могут влететь в копеечку. Что совсем не означает дороговизну материала. Дело в том, что при покраске автомобиля необходимо обеспечить максимально точную цветопередачу деталей. Именно в этом и поможет порошковая краска белого цвета. Ей обрабатывают не только стены, но и потолок.

Кроме этого, не лишним будет предусмотреть подсобное помещение, чтобы непосредственно в самой камере находилось только самое нужное.

При этом совсем не важно, выберете ли вы эконом-вариант камеры или Hi-class, главное, чтобы конечный вариант полностью устраивал вас как в эстетическом, так и функциональном планах

Автоматический пульт управления

Немаловажным также является вопрос повышения производительности и удобства труда. Чаще других из средств автоматизации находит применение автоматический пульт управления. Но есть у прогресса и вторая сторона медали: покупка подобного девайса несколько поднимет ценник осуществляемого проекта. Смотрите сами, позволяют средства – смело берите его на вооружение, нет – довольствуйтесь более низкими результатами работы. Если выбор сделан, и прибор решено приобретать, приглядитесь к наиболее неприхотливым моделям, работать им придется в агрессивных условиях. Не желательно содержание в интерфейсе незнакомых глазу пиктограмм, на его освоение у мастера не должно уходить более 15 минут.

Еще несколько приятных черт может добавить таймер, благодаря которому можно выстроить стройную систему из всех приборов и инструментов.

Автоматическое управление – очень хорошо, однако на всякий случай необходимо иметь дублирующее ручное, чтобы вы в любой ситуации могли взять управление на себя.

Подводя итоги, можно сказать, что создание и обустройство собственной покрасочной камеры вызовет у вас не меньше эмоций, чем у парнишки, впервые садящегося за руль отцовской Волги. С приобретением личного автосервиса для вас откроются новые горизонты обслуживания автомобилей, главное, следовать советам бывалых и не бояться экспериментировать с собственными идеями.

Система обогрева

Обустройство системы обогрева — обязательное условие при изготовлении покрасочной камеры. Отсутствие такой опции ведет к ухудшению качества нанесения краски и сушки ЛКП, повышению риска для здоровья работника.

При обустройстве обогрева важно учесть:

1. Наличие центрального отоплении и электрических ТЭНов и в зимний период хватит ли их для обогрева помещения.
2. При отсутствии глобальных планов, подразумевающих частое окрашивание машин, в покупке теплогенератора нет необходимости (он вряд ли окупится).
3. Монтаж теплой пушки вполне может обеспечить прогрев покрасочной камеры и основных точек помещения.

При обустройстве системы обогрева применяется пластинчатый рекуператор. Это устройство, обеспечивающее снижение затрат на прогрев воздуха в помещении.

К плюсам изделия относится высокий КПД, быстрая окупаемость и экологичность. Устройство представляет собой узел, монтируемый вместе с тепловентиляционным блоком (тем, что готовит воздух).

Конструктивно рекуператор состоит из тонких пластин алюминия, обеспечивающих повышение температуры поступающего воздуха за счет нагретых воздушных масс, удаляемых из помещения.

Плюс пластинчатого рекуператора — разделение грязного и чистого воздуха (их смешивание исключено).

Внимание, опасно! «Мертвые зоны» в покрасочном помещении

Для качественного окрашивания автомобилей и безопасности для здоровья человека важно правильно организовать вентиляцию и особое внимание уделить правильному расположению выходных и входных отверстий в системе вентиляции устройства. При неправильном расположении этих отверстий в рабочем пространстве могут появляться «мертвые зоны» – места с недостаточным воздухообменом, в воздухе которых задерживаются мельчайшие частицы окрасочной пыли и пары растворителей. Это приводит не только к ухудшению качества окрашивания поверхностей автомобиля, но также и опасно для здоровья персонала, работающего в покрасочных помещениях

Это приводит не только к ухудшению качества окрашивания поверхностей автомобиля, но также и опасно для здоровья персонала, работающего в покрасочных помещениях.

Чтобы предупредить появление таких опасных зон в рабочем помещении, покрасочная камера для авто должна быть оснащена воздуховодами с регулирующими клапанами. Помимо этого на потолке и на полу равномерно по всей площади устанавливают потолочные и напольные фильтры. Также в боксе должны присутствовать клапаны для регулировки давления. Это необходимо для предупреждения сложностей в работе устройства в режимах сушки и продувки, которые могут возникнуть вследствие загрязнения фильтров.

Основные требования для устройства

При строительстве камеры для окрашивания машин требуется строго соблюдать требования к устройству:

• в боксе требуется устроить хорошую систему вентиляции и очистки воздуха;
• обеспечение температурного режима во время сушки, так как современные лакокрасочные материалы не терпят перепадов более чем на 3 градуса;
• свет внутри бокса требуется максимально приближенный к дневному солнечному освещению;
• следует щепетильно соблюдать все правила безопасности, как при пользовании, так и при дальнейшем ремонте и реставрации.

Оборудование помещения и внутренняя отделка

Помещение для покрасочной камеры не требует особого расположения или специальных условий для построения. Отлично подойдет гараж или любой другой нежилой бокс с хорошим подъездом к воротам. Перед строительством требуется начертить подробный план, указав в нем вентиляцию и освещение.

Внутреннюю отделку рекомендуется делать, используя негорючие материалы. Для этой цели отлично подойдет металлопрофиль. Теплоизоляцию в покрасочной камере рекомендуется также оформить негорючим утеплителем, образуя эффект термоса.

Вентиляция помещения, очистка воздуха и сушка

В покрасочном боксе главный критерий для качественной работы – грамотная и бесперебойная циркуляция воздуха. Этот процесс обеспечивает:

• нагнетание воздуха в камеру с улицы после соответствующей фильтрации;
• клининг воздуха от излишков краски и лака;
• выброс переработанного воздуха наружу;
• повышение температуры внутри камеры до соответствующего предела (20-30 градусов);
• непосредственно сушка результата путем непрерывной циркуляции горячего воздуха.

Важно! Вентиляционная система должна полностью исключать «мертвые зоны» в покрасочном боксе. Перебои с воздухообменом могут стать причиной некачественной обработки изделия

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

• одномоторные;
• двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Сушилка

Малярная камера для сушки, в принципе, должна состоять из нескольких основных комплектующих:

• самого помещения;
• оборудования, обеспечивающего вентиляцию в камере;
• оборудования, обеспечивающего обогрев сушильной камеры;
• яркого света.

Начнём с первого. Помещение для проведения работ подбирается в зависимости от индивидуальных предпочтений. В частности, какого размера должно быть помещение, чем обделывать потолок и тому подобное, решает сам владелец.

Хотя существуют определённые правила, которые следует соблюдать. К ним относятся следующие каноны:

• обязательно в покрасочной камере должна быть траншея или второй пол для отведения воздуха;
• стены обязательно должны быть изготовлены из такого материала, который не пылит и не представляет собой источник пыли;
• потолок должен иметь определённую форму (обычно это покатая форма, не позволяющая воздуху собираться в одном месте).

Ну и вентиляция, которая должна работать в помещении как в режиме покраски, так и в режиме сушки. Что касается режима покраски, то он подразумевает выполнение следующих процессов:

• подачу чистого воздуха, имеющего температуру в 25–30 градусов;
• возможность забора чистого воздуха снаружи;
• возможность удаления ненужного воздуха и пыли из камеры.

А вот в режиме сушки процессы немного отличаются, хотя на деле всё то же самое. Итак, это:

• подача воздуха, но уже с температурой в 45–90 градусов;
• забор чистого воздуха снаружи не полностью, а на 10%;
• выбрасывание из камеры отработанного воздуха всего на 10%.

Камера для покраски авто своими руками

Нанесение краски.

Наносить краску вы можете, используя малярную кисть, малярный валик или специальный краскопульт (к слову, краскопульт является наиболее экономичным и качественным способ покраски).

Зачастую, редко удается получить качественное декоративное покрытие после окрашивания поверхности в один слой, поэтому краску нужно наносить в несколько слоев.

Верхний слой — грунтовочный. На основание необходимо нанести грунтовку, либо грунтовочную краску, в редких случаях можно так же использовать сильно разведенную основную краску.

Следующим слоем наносится так называемый подстилающий слой. Данный слой способствует выравниванию цвета и обеспечивает выравнивание поверхности для нанесения последнего финишного слоя.

Краски, которые имеют клеевую основу, обычно наносят в 2 слоя, краски на водной основе — в 3, а некоторые глянцевые покрытия требуют нанесения шести слоев и более.

Окрашивание кистью. Если вы наносите краску кистью, то имейте ввиду, что существуют простые правила окрашивания с помощью данного инструмента:

• Кисть держат с небольшим наклоном к поверхности.
• Окунать кисть в краску следует приблизительно на 1/3 ¼ / длины ворса.
• Избыток краски необходимо отжимать о край банки.
• Начинать работу нужно с труднодоступных мест и углов, плавно переходя к ровным площадям.

Окрашивание валиком. В комплекте с малярными валиками часто можно встретить специальный поддон, на котором выполняется «раскатывание» краски. Специальная ячеистая фактура плоской части поддона позволяет удалить с валика излишки краски, а также равномерно распределить ее по «шубке» валика.

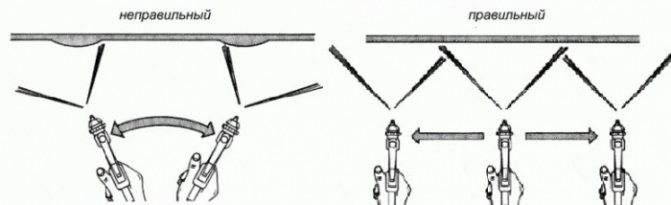

Окрашивание краскопультом. Если вы выбрали для работы пистолет–краскораспылитель, то внимательно изучите инструкцию к нему, а также рекомендации на банке с краской. Краску нужно будет разбавить до рабочей густоты (она должна свободно протекать через выпускное отверстие неработающего краскопульта). При окрашивании краскораспылитель необходимо держать на расстоянии 20—60 сантиметров от стены, перемещать по 5—30 сантиметров в секунду в направлении от себя. Обязательно следите за уровнем краски в бачке: в случае если воздух попадет в сопло, то может произойти неконтролируемый выброс краски.

Окрашивание аэрозольными красками. Если вы прибрели краску в аэрозольном баллончике, то при работе с ней также нужно соблюдать расстояние до поверхности. Если расстояние будет слишком маленьким — краска будет пузыриться, слишком большим — покрытие плохо прилипнет. Кроме этого, распылять краску следует только во время движения баллона, в противном случае на одно место попадет избыточное количество краски и образуются потеки. При нанесении краски из баллончика либо при помощи краскопульта позаботитесь о том, чтобы краска не попала на окружающие предметы и не испачкала их.

Требования к покрасочным камерам

Если здание для камеры еще не возведено, то необходимо учитывать основные параметры для таких построек во время его проектирования и закладки или подогнать чертежи покрасочной камеры для изготовления своими руками под удовлетворяющие выходные характеристики. В том случае, когда переоборудуется готовый ангар или гараж, то вносятся изменения по ходу ремонта или перестройки внутренностей.

В любом из этих случаев необходимо, чтобы стены были:

• с огнеупорным покрытием;
• с них легко смывались брызги краски;
• основной цвет их был белым;
• не образовывался сквозняк из щелей.

Кроме стен, необходимо оборудовать пол в самодельных камерах для покраски автомобилей. Необходимым условием для него является обеспечение удовлетворительной циркуляции воздуха в помещении. Такой эффект достигается за счет укладывания основы из нескольких решетчатых слоев, способствующих воздухоотводу.

Пример пола для покрасочной камеры

Для входных дверей также необходимо подбирать огнеустойчивые материалы. Дверь блокирует попадание нежелательного загрязнения и пыли снаружи. Герметичность ее является не последним фактором. Открытие должно быть простым и производиться наружу для обеспечения безопасности работникам этой камеры.

Обустройство внутреннего пространства

Каким именно материалом можно покрыть поверхности стен? На протяжении многих лет использовалась вагонка. Специалисты не рекомендуют применять подобный отделочный материал, так как он быстро и легко воспламеняется.

В большинстве случаев при отделке помещения используют нержавеющий металл и негорючие изоляционные материалы. Подобное сочетание позволяет:

• Обеспечить требуемую герметичность.
• Обеспечить высокую степень пожарной безопасности.
• Создать наиболее благоприятные условия для проведения работ.

Не стоит забывать о том, что в помещении запрещается использовать материалы, которые могут собирать пыль.

Кроме этого, уделяется внимание выбору краски, которая будет применяться для окрашивания стен и потолка. Рекомендуется использовать порошковую краску белого цвета

Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля.

Правильное освещение

Самодельная камера для покраски автомобиля также должна иметь профессиональное хорошее освещение. В большинстве случаев проводится установка ламп дневного освещения. По заявленным требованиям, степень освещенности покрасочной камеры должна соответствовать 600−1000 люкс. При этом источники света должна быть правильно размещены в помещении.

К особенностям правильной организации освещения помещения для покраски транспортных средств можно отнести нижеприведенные моменты:

Наиболее удачным местом для размещения источников света принято считать потолок и верхнюю часть стен. Для того чтобы исключить вероятность появления бликов на поверхности, проводится установка нескольких дополнительных ламп вдоль стены. Они также обеспечат требующийся уровень освещения нижней части автомобиля.
Для покрасочной камеры подходит гараж размерами не менее чем 4 на 6 метров. Слишком близкое расположение источников света от автомобиля может создать большое количество проблем.
Не стоит забывать о том, что лампы следует защитить от краски

Со временем большой слой капель краски существенно снизить прозрачность установленной защиты.
При подключении источников света рекомендуется уделить внимание их мощности. Проводка должна быть рассчитана на оказываемую нагрузку.

Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант.

Вентиляционная система

Для обеспечения благоприятных условий работы следует уделить внимание созданию качественной вентиляционной системы. Как ранее было отмечено, она должна быть с фильтром, проводить очистку воздуха внутри помещения и выводить туманные краски

В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

Создаваемая вентиляционная система должна обладать высокопроизводительным фильтром, который рассчитан на удаление из воздуха частиц пыли и краски. Рекомендуется проводить установку двухфазовых фильтров: они проводят удаление пыли с воздуха в два этапа, что и определяет высокую эффективность.

При проектировании системы учитывается и показатель производительности, под который подбирается фильтр с определенной пропускной способностью. Рекомендуемый показатель производительности вентиляции для покрасочной камеры составляет 20−25 см/с.

Фильтр, рассчитанный на очистку воздуха, который отводится с помещения, будет быстро загрязняться. Именно поэтому следует предусмотреть возможность его быстрой замены.

Важно правильно расположить приточную и отводящую систему, так как в некоторых случаях в камере может возникнуть эффект турбулентности. Кроме этого, слишком быстрое перемещение воздуха в камере может повлиять на прохождение лакокрасочных работ

Как правило, регулировка давления осуществляется через специальные отверстия.

При обустройстве малярной камеры уделяют внимание и равномерности распределения подаваемого горячего воздуха. Нельзя допускать перегрева поверхности, так как это приведет к ухудшению качества лакокрасочного покрытия из-за его неравномерного высыхания

​

“>

Системы вентиляции воздуха

Вентиляция должна обеспечить равномерную циркуляцию воздуха и избежать наличия мертвых зон. Потолочные и напольные фильтры располагаются вдоль всего помещения.

Главная вентиляция должна обеспечивать вывод воздуха со всех точек, если нет мертвых зон, то воздух обновляется не менее 8-10 раз.

Вентиляционная система должна быть очищена от пыли, которая сказывается на качестве покрытия, а входящий воздух должен быть очищен от паров краски.

Покрасочные камеры представлены двух разновидностей:

1. У одномоторных систем воздух поступает из верхнего короба. За счет поступающего воздуха туман краски снижается к полу и чрез отверстия снизу уходит наружу.
2. Двухмоторные системы укомплектованы моторами, расположенными вверху, снизу же мотор, отвечающий за вытяжку воздуха.

Более эффективный результат могут оказать два мотора. Этот вариант будет стоить дороже, но оправдывает себя. Установка такой системы требует помощи специалистов.

Такой вариант себя оправдывает, если количество машин для покраски много, в противном случае выгоднее осуществить установку одного мотора.

Чтобы вывести воздух с пылью, прорывают траншеи в самом полу. Если пол выполнен из металла, то он уже приподнят, поэтому траншеи проделывать не стоит.

1. Фильтры быстро засоряются, что задерживает воздух, в связи с этим вентиляция должна регулировать поток воздуха.
2. Фильтр должен удобно располагаться, чтобы можно было его вытащить и в любой момент произвести чистку.

Поскольку на качество покраски влияет наличие пыли, ее необходимо свести к минимуму, а значит перед ней необходимо расчистить от хлама помещение, убрать все ковры и тряпки.

Вопросу пожарной безопасности необходимо уделить особое внимание, ведь из-за лакокрасочных материалов регулярно происходят пожары. В связи с этим для проведения отделки и теплоизоляции должны применяться негорючие материалы

Все вещи, которые расположены внутри не должны быть взрывоопасными

В связи с этим для проведения отделки и теплоизоляции должны применяться негорючие материалы. Все вещи, которые расположены внутри не должны быть взрывоопасными.

Если используются электроприборы, то все они должны пройти заземление, а теплообменники стоит укомплектовать термостатами от перегрева. Помещение, в котором будут проводиться лакокрасочные работы, должно быть оборудовано системой пожаротушения.

Как обустроить камеру изнутри?

Как обустроить камеру изнутри?

Вопрос, какие материалы использовать для внутренней отделки камеры, волнует многих. Часто из соображений экономии при строительстве камеры используют вагонку, однако это опасно, учитывая высокий уровень возможности возникновения пожара. Специалисты рекомендуют использовать металлические элементы и негорючую изоляцию.

Плюсами правильной отделки покрасочной камеры является герметичность, препятствующая попаданию пыли и других загрязнений. Также нужно помнить, что в самой камере не должно быть никаких материалов, «собирающих» пыль – ковров, мягких уголков, мебели, тканевых материалов. Легкость уборки гладких крашеных стен обеспечивает нормальное состояние камеры и отсутствие пыли.

Каким цветом покрасить стены покрасочной камеры?

Во время покраски стен и потолка стоит выбирать порошковую краску белого цвета. Это обеспечит правильную цветопередачу и существенно облегчит процесс покраски. Общеизвестно, что самодельная покрасочная камера должна иметь подсобное помещение для персонала, в котором хранится оборудование и другие необходимые для работы устройства и предметы. В целом, ответственность за выбор помещения и материалов, которыми отделывают помещение внутри, целиком и полностью лежит на владельце камеры. Именно он решает, какой – бюджетный или более дорогостоящий вариант – выбрать.

Автоматический пульт управления

Автоматический пульт управления

Перед тем, как сделать покрасочную камеру, стоит определиться с вопросом, будет ли у вас автоматическая система управления. С одной стороны, эта функциональная часть увеличивает потенциальные бюджет всего мероприятия. Но с другой стороны – в результате вы получите технологически более совершенную систему, с полностью автоматизированными процессами. Панель управления должна быть изготовлена из устойчивого к воздействию внешних веществ материала. Главной особенностью пульта управления, призванного облегчить вам жизнь и контроль над многими функциями, является его доступность. Все команды и процессы должны быть доступны для восприятия простым человеком.

Еще больше удобства добавляет таймер, с помощью которого контроль над всеми режимами работы обретает новое значение

Также специалисты советуют обратить внимание на один нюанс: не лишним будет предусмотреть возможность быстрого перевода с автоматического управления на ручное и т.д

В целом, постройка и организация работы покрасочной камеры – довольно таки увлекательный и интересный процесс. Учитывая технологические моменты и создав нормальный проект, можно рассчитывать на то, что самодельная покрасочная камера будет эффективно выполнять свое прямое предназначение. Большое количество материалов, способов монтажа и технологических решений позволяют выбрать наиболее приемлемый вариант, который удовлетворил бы все требования как в функциональном, так и в финансовом планах.
