Контроль качества ПНД труб для водопровода
Каждая труба, произведённая для водопровода, в обязательном порядке проверяется на соответствие государственным стандартам качества. Рассмотрим основные параметры, которые подвергаются проверке:
- в первую очередь очень важным параметром является состояние внешней и внутренней стенки изделия. Поверхность должна быть гладкой, а также исключается наличие каких-либо дефектов и брака. Допускается наличие продольных полос и волнистых участков, которые не превышают допустимых норм для этой продукции;
- все поверхности, включая торцевую, не должны иметь посторонних включений, трещин или раковин. Наличие вышеперечисленных изъянов считается браком. Продажа и использование такой продукции запрещается.
- цвет таких трубопроводов должен быть чёрным. Допускается наличие продольных полос, по которым определяют назначение изделий. Полос не должно быть больше, чем 3 и они должны быть равномерно нанесены и распределены по окружности изделия.
Приобретая водопроводные ПНД трубы, необходимо обращать внимание на все вышеперечисленные моменты
Самостоятельный монтаж водопровода
Поскольку монтаж водопровода из ПНД труб не требует дорогостоящего оборудования и особых профессиональных навыков, его вполне можно выполнить своими руками. Первым шагом является составление схемы, где обязательно нужно указать места забора воды, расположение источника. По готовой схеме рассчитывают потребность в материале и подготавливают все необходимое для работы:
- комплект труб;
- фитинговые соединения;
- краны и другие соединительные элементы;
- переходники требуемого диаметра;
- ножовку по металлу;
- торцевой конусовидный нож;
- лопату.
Разъемное соединение труб из полиэтилена
Технология самой прокладки проста, но чтобы водопровод прослужил отведенный производителем труб срок, необходимо соблюдать при монтаже определенные правила:
- На дне, вырытой в грунте, траншеи необходимо устроить 100 мм подушку из мелкого гравия или песка, а затем утрамбовать ее. В противном случае существует риск повреждения предметами, которые могут попасть под нее.
- При укладке водопроводных труб, места их соединения следует чуть утапливать в подушку.
- Если трубу необходимо немного согнуть, то летом достаточно солнца, а в остальное время нагрев осуществляется с помощью фена или с использованием кипятка.
Совет: если придется нагревать трубу, делайте это осторожно. При недостаточной температуре она сломается, а при перегреве воспламенится, в результате прочность уменьшится.. Осуществляя монтаж самостоятельно, следует знать, что существует 2 типа соединения ПЭ труб: неразъемное и разъемное

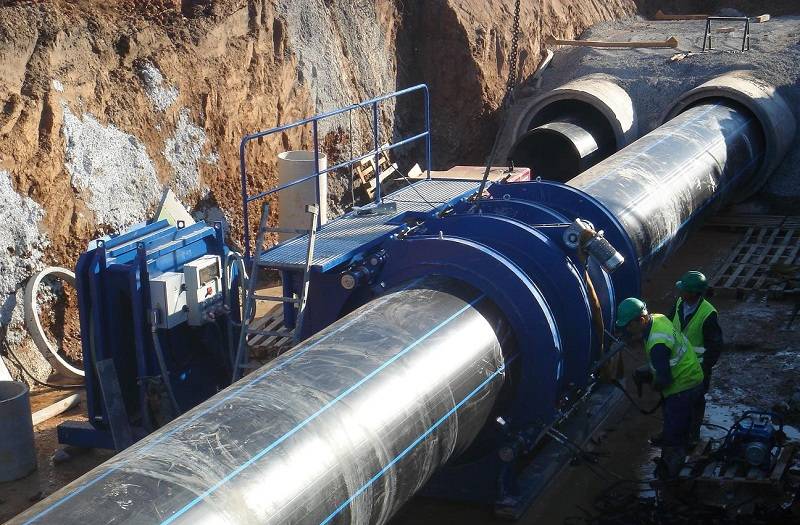

Для первого необходимо иметь специальное оборудование для сварки. Чаще всего трубы сваривают встык и используют электрические муфты. Этот способ в основном применяют для трубопроводов большого диаметра
Осуществляя монтаж самостоятельно, следует знать, что существует 2 типа соединения ПЭ труб: неразъемное и разъемное. Для первого необходимо иметь специальное оборудование для сварки. Чаще всего трубы сваривают встык и используют электрические муфты. Этот способ в основном применяют для трубопроводов большого диаметра.
Пример неразъемного соединения труб

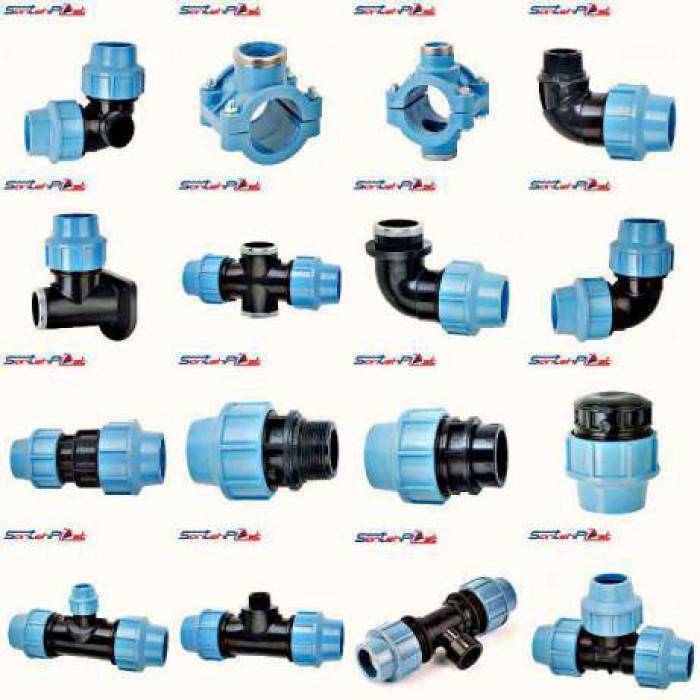

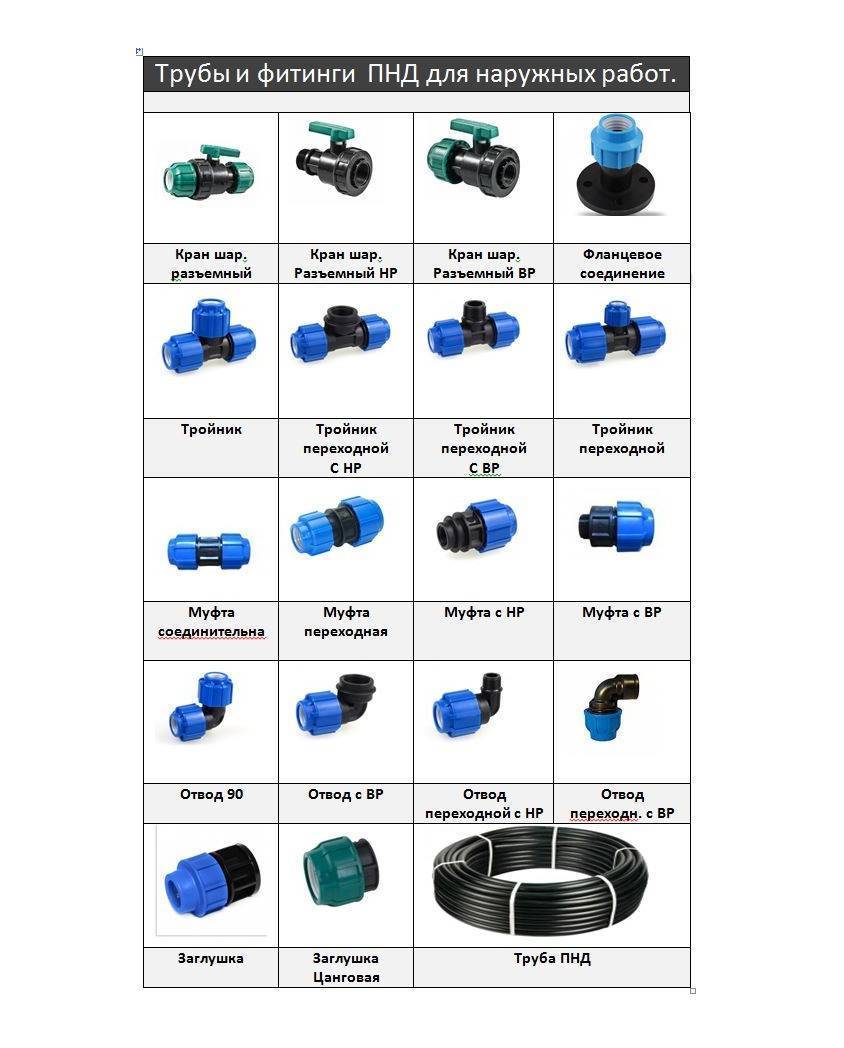

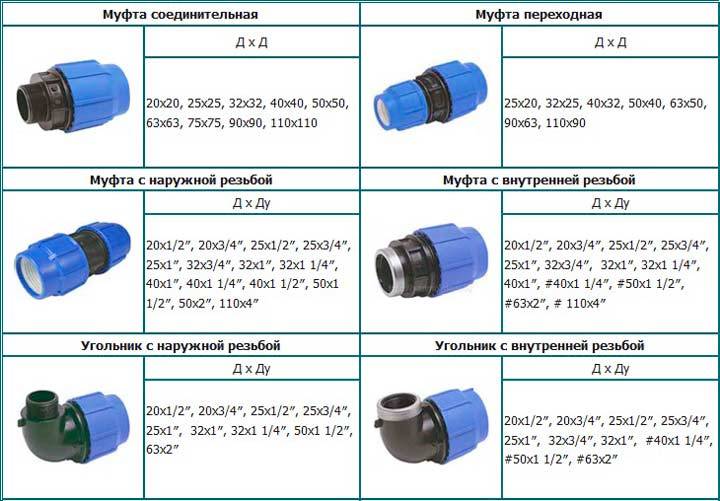

Второй тип соединения получают с помощью фитингов фланцевых или раструбных, укомплектованных эластичными уплотнителями. Специальный инструмент для этого не нужен. Способ идеален, когда трубопровод работает без давления и используются трубы небольшого диаметра.
Таким образом, трубы ПНД — самый подходящий, недорогой материал для прокладки системы водоснабжения.
Труба водопроводная ПНД по ГОСТу.
Трубная продукция отвечает ГОСТу 18599-2001. Изделия имеют гладкую поверхность без пузырей, трещин, посторонних включений. При соблюдении допустимых тепловых условий (до 40 градусов) трубная продукция прослужит не менее 50 лет. Кратковременное повышение температуры до 60-65 градусов не влияет на механические характеристики.
При замерзании воды диаметр изделия увеличивается на 5-7%, а после оттаивания возвращается в исходное состояние. При продолжительном воздействии низкой температуры материал не разрушается. Длительное повышение тепловых показателей выше 40 градусов приводит к потере кольцевой жесткости и прочности. Несмотря на ограничения ПНД трубы имеют ряд преимуществ:
- Низкий вес;
- Низкая теплопроводность;
- Прочность на разрыв;
- Не требуют обслуживания на протяжении всего срока эксплуатации;
- Пластичность;
- Коррозийная стойкость.
Пропускная способность водопровода с течением времени не ухудшается. В отличие от металлических труб не происходит коррозионного зарастания. Внутренние стенки ПНД труб со временем становятся более гладкими. Полимерному материалу при нагрузке характерно свойство ползучести. В течение 10 лет без ущерба работоспособности сечение увеличивается на 1,5 % и примерно на 3% за весь период эксплуатации трубопровода.
ПЭ труба для воды производится из марок полиэтилена, соответствующего санитарным нормам. Вне зависимости от среды материал химически инертен. Наш завод полностью соблюдает ГОСТ на водопроводные ПНД трубы. При необходимости вы можете запросить сертификаты.
Как выбрать трубы для водоснабжения, исходя из материала
Материал нового поколения, используемый во многих отраслях, – это пластик. Так и пластиковые трубы пользуются популярностью. Основные их преимущества – легкость и долговечность. Привлекают пользователей также несложный монтаж, удобство в использовании и, конечно, доступная цена. Такие трубы применяются для внешнего и внутреннего водоснабжения и водоотведения.
Итак, основные преимущества пластиковых труб:
Легкий вес;
Прочность и долговечность;
Низкая отдача тепла;
Эластичность;
Удобство при монтаже и в использовании;
Отсутствие влияния на качество воды.
Однако в использовании пластиковых труб тоже есть свои нюансы. При эксплуатации следует соблюдать определенные правила:
Температура жидкости в трубах не должна превышать крайнюю границу;
Не использовать для проведения запрещенных химических составов во избежание вступления в химическую реакцию с трубами;
Соблюдать непростые условия монтажа определенного вида труб — фитингов;
Производить монтаж с учетом видовых отличий труб.
Действительно, пластиковые трубы бывают разных видов. Рассмотрим их подробнее.
Полипропиленовые трубы
Вам предстоит проложить водоснабжение частного дома. Какие трубы выбрать? У полипропиленовых высокая термоустойчивость (до 90 градусов), что дает возможность использовать их как для холодного, так и для горячего водоснабжения, а также и для водяного отопления. Существуют армированные и неармированные трубы. Первые выдерживают высокую температуру, вторые используются для холодной воды.
Еще один плюс в сторону полипропиленовых труб — их долгий срок службы. При правильном использовании они способны до 50 лет радовать хозяев своей прочностью. При этом стоимость их довольна невысока.
Выделим плюсы и минусы полипропиленовых труб. Из положительных качеств следует отметить:
Невысокую стоимость;
Прочность;
Несложный монтаж;
Герметичные соединения;
Пригодность для проведения жидкостей высоких температур.
При этом существуют и свои недостатки:
Соединения неразъемны, а это значит, что при неправильном монтаже придется вырезать Данный участок и заново его припаивать;
Для монтажа необходим специальный сварочный аппарат.
Металлопластиковые трубы
Для собственного водоснабжения хорошо подходят и металлопластиковые трубы. В их корпусе есть металл, но при этом они достаточно хорошо гнутся, соответственно, облегчают монтаж.
Из преимуществ металлопластиковых труб можно отметить следующие:
Возможна скрытая прокладка трубопровода;
Довольно низкая стоимость;
Трубы можно гнуть;
Нет необходимости в дополнительном соединительном оборудовании;
Облегченный монтаж.
Но есть и свои недостатки:
Недостаточная морозоустойчивость;
Резьбовые соединения требуют подтяжки;
Высокая стоимость металлических фитингов.
Полиэтиленовые трубы (ПНД)
Обычные полиэтиленовые трубы — неплохой вариант для наружного водоснабжения, ведь они достаточно морозоустойчивы, не треснут даже при замерзании воды. В основном их используют для холодного водоснабжения. При этом для горячей воды также существуют трубы из сшитого полиэтилена.
Основные преимущества полиэтиленовых труб:
Пластичность, что удобно при монтаже;
Морозоустойчивость;
Сшитый полиэтилен подходит для высоких температур, нет необходимости в сварке, соединяются с помощью фитингов.
Основные недостатки:
Для монтажа обычного полиэтилена требуется сварочный аппарат;
Сшитый полиэтилен имеет более высокую стоимость.
Трубы из полипропилена
Ещё одним вариантом устройства водопровода на даче считается полипропилен. Этот материал тоже следует отнести к пластику. Подобные изделия могут иметь различные полоски на поверхности. Так синие линии указывают на предназначение труб для транспортирования холодной воды, материал с красной пометкой может использоваться для устройства отопительной системы.
Отдельные элементы соединяются в единую конструкцию при помощи специальных муфт или спаиванием. В последнем случае паяльник разогревает стыковочные поверхности двух деталей, после чего проводится их соединение. Уже через 2-3 часа с момента начала работ в месте стыкования образуется монолитный шов. Паяльник стоит достаточно дорого, до 5 тысяч рублей. Для уменьшения финансовых затрат при монтаже трубопровода этот инструмент можно взять напрокат.
Единственным недостатком полипропиленовых изделий считаются высокие цены на фитинги. Если 1 метр длины трубы диаметром 32 миллиметра стоит около 2 долларов, то соединительная муфта для этого же диаметра имеет цену 1,2 доллара. Полипропиленовые трубы не изгибаются, поэтому для качественного монтажа системы необходимы дополнительные детали, такие как муфты и уголки. В общем, такой водопровод считается самым надёжным, но он достаточно дорогой.
О том, какие трубы для водопровода на даче лучше каждый пользователь вправе решать самостоятельно, ознакомившись с преимуществами и недостатками каждого из видов.
Виды и технические характеристики
Существуют марки ПЭ 63, 80, 100. ПЭ 63 в данный момент применяется для укладки электрических кабелей в грунте. Это дополнительная защита резиновой оболочки от повреждения. Иногда марку 63 используют для строительства безнапорных трубопроводов холодного водоснабжения или для транспортировки газа. Это материал, который уже устарел. Многие заводы его не выпускают из-за высокой предрасположенности к растрескиванию. Имеет небольшой срок эксплуатации.
ПЭ 80 и 100 – это инновационные материалы, которые по всем показателям превосходят ПЭ 63, поэтому их используют во всех сферах – для обустройства напорных и безнапорных систем канализации, водопровода, газовых магистралей. Производители выпускают больше продукции ПЭ 100, так как ее характеристики по отношению к ПЭ 80 более совершенные.
Преимущества ПЭ 100:
- более высокая плотность, поэтому толщина стенки может быть меньшей;
- пропускная способность выше все из-за того же внутреннего диаметра;
- меньший вес трубы при одинаковых показателях давления и пропускной способности;
- устойчивость к растрескиванию у ПЭ 100 в несколько раз выше, поэтому срок службы дольше;
- материал выдерживает очень низкие температуры, что делает возможным его использование во всех регионах страны.
Требования к изделиям
Изделия могут использоваться как для холодной воды, так и горячей. Но необходимо, чтобы они соответствовали требованиям, изложенным в ГОСТ 18599-2001.
От них требуется абсолютная гладкость внутренней, наружной и торцевой поверхностей, на которых не должно быть посторонних включений, трещин, раковин, прочих дефектов. Максимальное значение давления для таких труб должно составлять от 16 до 20 атм.
Диаметры труб ПНД, соответствующих этим требованиям, находятся в диапазоне 1,6-160 см. Такие изделия поставляют либо в виде прямых отрезков (их длина составляет 12 м), либо в бухтах по 100 или 200 м.
Где и как применяются трубы пнд
Полиэтиленовые трубы достаточно универсальны. Их используют в совершенно разных целях – как для коммуникаций теплого пола, канализации, отвода грунтовых от зданий и сооружений, так и в системах холодного водоснабжения жилых домов и полива хозяйственных угодий , подачи газа в жилые и коммерческие здания.
Если есть необходимость в защите электропроводки, для этого можно применить гофрированную трубу пнд
Распространен также способ применения пнд труб для защиты и изоляции электропроводки. Этот метод весьма популярен, что обусловлено низкой электропроводностью материала. В этих целях в основном применяют гофрированные трубы пнд с зондом – тонкой проволокой, приспособленной для большего удобства установки коммуникаций.
Еще одно полезное свойство, которым обладает труба пнд, это хорошие звукоизоляционные характеристики, что делает двустенную трубу из полиэтилена идеальным средством для устройства канализации. Вообще, есть довольно много вариантов, что можно сделать из трубы пнд. Их используют даже для обустройства подогрева полов и стен, (благодаря тому, что они гибкие и легкие); впрочем, для теплого пола чаще используют полиэтиленовую трубу сшитую – она несколько отличается по свойствам. Есть даже специальные трубы пнд для опалубки.
В быту из труб пнд часто делают водопровод. Их стенки очень гладкие, поэтому такие системы долговечны, не требуют частой диагностики и ремонта, на них не откладывается осадок, они реже забиваются.
Популярная разновидность труб пнд – обсадные. Что это такое? Это изделие для защиты стенок скважин с технической или питьевой водой.
Преимущества и недостатки труб ПНД
Полиэтилен низкого давления – органический полимер этилена. Обозначается РЕ или ПЭ. Имеет белый цвет (тонкослойные изделия – прозрачны). Понятие «полиэтилен низкого давления» не имеет отношения к плотности материала или условиям эксплуатации, а характеризирует условия производства.
Трубы ПНД красят в черный, серый, синий или черный с синими полосками цвет. Синий цвет или синяя полоска обозначает, что трубы можно использовать для трубопроводов питьевой воды.
Сфера применения ПНД – для водопроводов холодной воды, некоторых агрессивных сред (за исключением разбавленной азотной кислоты), канализационных систем. Диаметры доходят до 1600 мм. Очень широко распространены для трубопроводов холодной воды и канализации.
Преимущества ПНД как материала для трубопроводов:
- долговечность – первые пластиковые трубопроводы из ПНД уже отработали более 50 лет;
- небольшая цена;
- морозостойкость – выдерживают замерзание с водой зимой и оттаивание весной и сохраняют целостность;
- химическая инертность – стоек даже к концентрированным щелочам и кислотам; вода в трубах не приобретает неприятного запаха или привкуса;
- коррозионная стойкость;
- гладкие стенки с малой адгезией препятствуют оседанию на стенках солей;
- безвредность для человека;
- экологичность – безвредное производство, легкая утилизация;
- прочность;
- гибкость – легко гнется (при нагреве можно согнуть даже руками);
- высокая ударная вязкость, пластичность и, как следствие, стойкость к гидравлическим ударам, отсутствие хрупкости, способность восстанавливаться после деформации;
- простое обслуживание – пластик легко мыть, он не нуждается в регулярной окраске и антикоррозионной обработке;
- небольшой вес облегчает перевозку, складывание, монтаж;
- легко монтируются – нет необходимости в сложном оборудовании (например, сварочном аппарате); легко режутся; легко стыкуются разными способами.
Недостатки ПНД:
- самый «неудобный» недостаток – слабая устойчивость к ультрафиолету. ПЭ разрушаются на свету и неприменим к открытой прокладке на свету под открытым небом. Конечно, можно прокладывать в чехлах и коробах – но это лишние затраты и потери времени; впрочем, 2-3 сезона в огороде трубы «проживут»
- невысокая термостойкость – ПЭ трубы можно использовать только для холодной воды и при температуре максимум до 60°С (в отличие от полипропиленовых и труб из сшитого полиэтилена, которые можно применять для систем отопления), как следствие – длинные подвешенные участки трубы из РЕ иногда провисают в жару;
- не очень высокая эстетичность – не в наших вкусах черно-полосатые или черные трубы в ванных и кухнях;
- рабочее давление до 20 МПа ограничивает применение полиэтилена в промышленности;
- армированные трубы имеют меньшую гибкость.
Маркировка труб ПНД типа
Все упомянутые выше характеристики можно встретить не только в справочниках, но и в особых буквенно-цифровых маркерах, наносимых на внешнюю поверхность трубы. Соответственно, умение читать маркировку облегчает процесс выбора труб на складе и позволяет избежать ошибок при сборке трубопровода.
Маркировка коммуникаций из полиэтилена основана на отображении на ее внешней стороне следующих данных:
- Наименования компании-производителя и обозначения стандарта, которому соответствует такая продукция. У отечественных изделий в качестве такого стандарта используется ГОСТ 18599- 2001
- Наименования материала, в международном формате. То есть, сразу после стандарта на изделии будет проставлено обозначение сорта полиэтилена: РЕ100 или РЕ 80 или РЕ63.
- Следующая за сортом полимера группа цифр обозначает наружный диаметр — эта величина соответствует сортаменту и измеряется в миллиметрах.
- После наружных габаритов на трубе маркируется один из «внутренних» размеров – толщина стенки изделия, которая измеряется в миллиметрах.
- Следующее обозначение информирует нас о номинальном давлении. Причем если давление не выйдет из указанных границ, то данное изделие продержится в трубопроводе, как минимум, полвека.
- Кроме номинального в маркировке может быть указано и максимальное давление, которое может выдержать ПНД труба – размеры этой характеристики указаны в МПа.
- В самом конце маркировки нас информируют о дате изготовления и номере партии.
Кроме цифрового и буквенного обозначения на внешней поверхности трубы имеется еще и цветовой маркер – синяя или желтая полоса. Эта отметка указывает на принадлежность трубы к водопроводным сетям (синяя полоса) или газовым трубопроводам (желтая полоса).
Основные эксплуатационные характеристики труб ПНД
На прилавки специализированных магазинов ПНД трубы поступают в бухтах или катушках, в которых уложена труба диаметром от 16 до 110 мм, длиной до 1000 м, а также в виде прямых отрезков, имеющих длину 12 м и диаметр 110-1200 мм. Маркировка производителя, кроме полос голубого цвета, содержит в себе следующие данные:
- наименование производителя, его контактные телефоны, дату изготовления и номер партии;
- марку используемого полиэтилена (ПЭ63, ПЭ80, ПЭ100, ПЭ100+);
- предназначение;
- величину толщины и диаметр стен;
- SDR;
- ГОСТ или ТУ.
- При выборе ПНД труб для каких-либо конкретных нужд необходимо учитывать следующие характеристики:
- марку используемого в ходе создания трубы полиэтилена;
- диаметр трубы;
- SDR или соотношение между толщиной стен и диаметром трубы, отображающее степень устойчивости материала к величине внутреннего давления.
Кроме перечисленных выше характеристик, для полиэтиленовых труб существует такой параметр, как номинальное или рабочее давление. Эта величина отображает численное значение давления, создаваемого потоком воды на внутренние стены трубопровода при температуре 200°С. В зависимости от конкретного значения этой величины трубы ПНД подразделяются на следующие категории:
- трубы напорные;
- трубы средненапорные;
- трубы, работающие под разрежением.
Необходимо учитывать, что из существующих разновидностей труб ПНД только для водонапорных трубопроводов существует ГОСТ 18599-2001, описывающий все необходимые технические параметры и область применения. Трубы ПНД водонапорные могут быть использованы в следующих областях:
- при создании коммуникаций домашнего водоснабжения;
- для подачи воды к промышленным установкам мелиорации;
- для создания канализационных систем;
- для коммуникаций газоснабжения.
К сожалению, при достаточно высоких эксплуатационных характеристиках, трубы ПНД, все же, не лишены определенных недостатков. В частности, трубопроводы, созданные на основе полиэтиленовых водонапорных труб, имеют очень малую величину упругости при сдавливании, а также они утрачивают свои основные свойства в ходе продолжительного контакта с ультрафиолетовым излучением.
Как работать с полиэтиленовыми трубами
В процессе создания водопровода на даче может потребоваться согнуть полиэтиленовую трубу. Она относится к термопластичным материалам. Следовательно, ее легко будет согнуть после нагрева. В результате теплового воздействия материал становится текучим и эластичным. Тогда гнуть разогретый участок трубы можно в нужном направлении. Полиэтилен не потеряет своих свойств, а после остывания вернет прежнюю структуру.
Гнуть ПНД трубы можно четырьмя способами, с помощью:
- строительного электрофена;
- газовой горелки;
- формовочной машины;
- горячей воды.
Как лучше согнуть, зависит не только от умений. Трубогибочный станок (формовочная машина) – это устройство промышленного назначения. Гнуть изделие по требуемому радиусу на нем можно только в заводских условиях, а никак не своими руками.
Горячая вода тоже поможет не всегда. Суть метода в том, чтобы место будущего изгиба обильно поливать кипятком. Тогда материал разогреется, станет податливым, и его можно будет согнуть. Для использования на даче такой способ годится, но он неэффективен для труб, чей диаметр превышает 50 мм. Своими руками очень сложно обеспечить равномерное воздействие кипятка на определенный участок, чтобы потом можно было гнуть изделие. Велик риск получить ожог, но если масштаб работы невелик, то двух литров кипятка из обычного электрочайника будет достаточно.
Строительный фен найти гораздо проще. Если требуется гнуть трубу по большому радиусу, то лучше изготовить деревянный шаблон. Нужный отрезок прогревают, вращая заготовку вокруг оси. Фен не нужно держать слишком близко, а температура должна быть в диапазоне 140-160°C. Затем нужно аккуратно выгнуть трубу вокруг шаблона и удерживать до остывания. При малом радиусе изгиба заготовку сгибают двумя руками и фиксируют, пока она не остынет.
Гнуть изделия из ПНД своими руками на даче можно с помощью газовой горелки. Процесс аналогичен вышеописанному, но из-за открытого пламени следует тщательно соблюдать технику безопасности.
Обзор и сравнение различных видов полиэтиленовых труб
Полиэтиленовые трубы имеют несколько видов:
- ПВД трубы. Они представляют собой трубы, изготовленные при большом давлении.
- Трубы из полиэтилена низкого давления (ПНД). В основном они канализационные.
- Напорные ПЭ трубы. Используют для создания водопроводных систем. В качестве исходного материала берут полимер ПЭ-80.
- Полиэтиленовые гофрированные трубы для канализации. В большинстве случаев их изготавливают из полиэтилена ПЭ80 и ПЭ63, потому что они являются стойкими к действию различных химических веществ.
| Виды полиэтиленовых труб | Отличительные свойства |
| ПВД трубы | Лёгкие по весу, просты в перевозке, установке, монтировке и демонтировке. Устойчивы к воздействию сред с тяжёлыми условиями. Используются для установки внутренних систем канализации. Присоединяются эти трубы друг к другу довольно просто, при этом качество стыков получается очень хорошим. |
| ПНД трубы | Очень высокопрочный, безопасный, стойкий и долговечный. Именно поэтому они популярны среды людей, занимающихся прокладкой каких-либо труб. Утойчивы к активному действию вредных разрушающих веществ. Очень часто их прокладывают для транспортировки холодной и горячей воды. |
| Напорные ПЭ трубы | Представляют собой чёрные трубы с синими полосками. Для того, чтобы труба продержалась долгое время, нужна температура, не превышающая 40С, и тогда она прослужит Вам не менее 50 лет. |
| Полиэтиленовые гофрированные трубы | Главной отличительной чертой является то, что они состоят их двух слоёв. Верхний слой — волнообразный листовой материал. Благодаря гофрам трубы очень прочные. Второй слой, внутренний — гладкий, поэтому жидкость проходит по трубе без каких-либо помех и преград, что значительно снижает возможность засорения трубы. |
| Безнапорные ПЭ трубы | Такие трубы предназначены для защиты подземных кабелей от различного рода механических повреждений и от воды. В отличие от других труб, безнапорные ПЭ трубы изготавливаются из вторичных материалов ПНД. Данные трубы обладают теми же самыми свойствами, что и обычные полиэтиленовые трубы, то есть долговечностью, гибкостью и т. д. |
